放样是全站仪的基本功能之一，GTS-332全站仪提供了距离与点位两种放样模式。

在距离测量模式的P2页菜单中的“放样”选项只要求测量人员输入测站点至放样点的水平距离，方向为仪器照准方向，对棱镜测距后，屏幕显示设计距离与实际水平距离之差dHD，观测员指挥棱镜在望远镜视线上移动，直至dHD＝0即可。所以，该模式实际上只有放样距离这一要素。

在工程实际放样时，例如桩基础和建筑物轴线放样，经常既要考虑距离，也要考虑方向的放样，这时就要用到点位放样模式。在正常测量模式下按键，仪器进入如图5-19（a）所示菜单界面，再按键即可进入点位放样模式，如图5-34所示。在该模式下放样点位的具体步骤如下：

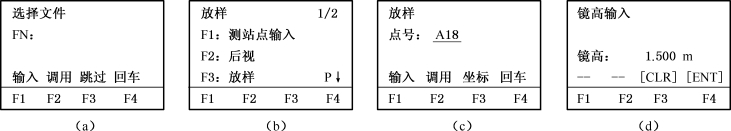

图5-34　点位放样菜单界面（1）

（1）选择、创建文件

放样时首先要选择或创建一个坐标文件，在图5-34（a）界面中有4项选择：若创建新文件按键；选择已有文件按键；省略此步操作按键；选定文件名按键确认。例如选择文件“DATA01”，并回车确认即完成选择文件过程。

（2）设置测站和后视点

在选择文件后，屏幕进入如图5-34（b）所示的“放样1/2”菜单界面，在此可以设置测站和后视点，设置方法与数据采集时测站和后视点设置相同。

（3）输入放样点的点号或坐标(www.daowen.com)

在如图5-34（b）所示的“放样1/2”菜单界面中按键进入放样子菜单，按屏幕提示输入放样点号或坐标。既可按键选择“调用”内存文件中的点，也可以手工直接输入；例如选择“调用”内存文件中的点“A18”，按回车确认即可。

（4）输入棱镜高

在如图5-34（d）所示的放样子菜单界面中输入棱镜高，回车确认即可。

（5）放样元素计算

输入棱镜高并确认后，仪器即刻自动计算及显示出相应的放样元素，即至放样点的水平方向值和水平距离，如图5-35（a）所示。

（6）放样测量

转动照准部，精确照准放样点处棱镜，在如图5-35（a）所示界面中按键进入放样子菜单5-35（b）所示界面。此时显示放样点号为A18，HR仪器视线方向，dHR为测站至棱镜的水平方向差值，dHR＝实际水平方向值-计算的水平方向值。根据dHR的“±”符号，指挥棱镜移动，直至dHR＝0°0′0″时，表明放样方向正确。

在如图5-35（b）所示界面中按键进入放样子菜单5-35（c）所示界面。此时显示仪器至放样点水平距离HD、距离差值dHD和高程差值dZ。其中，dHD＝实际水平距离-计算的水平距离，dZ＝实测高程-计算高程。此时指挥棱镜在视线上前后移动，并用精测模式测量距离，使得dHR、dHD和dZ均为零时，即可设置放样标志完成该点放样测量。标志设置后应测量该点坐标以便校核，较差符合施工要求时才能最后定点。具体操作是精确照准棱镜后，在如图5-35（c）所示界面中按键进入放样点坐标测量模式，其结果如图5-35（d）所示。

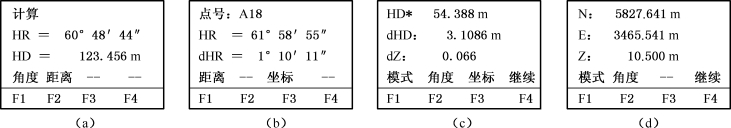

图5-35　点位放样菜单界面（2）
