GTS-330系列全站仪内存划分为测量数据文件和坐标数据文件，文件可达30个，测点最多可达24000个。用该全站仪进行野外数据采集十分方便，并且效率高。具体操作步骤如下：

1）创建新文件或选择已有文件

在正常测量模式下按键，仪器进入如图5-19（a）所示的菜单界面，再按键进入图5-29（a）界面，此时可以创建新文件或选择已有文件。若创建新文件则按键，输入文件名“DATA01”，并回车确认即完成创建文件过程。仪器自动创建两个名称均为“DATA01”的文件，一个保存测量数据，一个保存坐标数据。

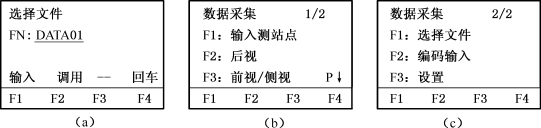

图5-29　数据采集菜单界面

2）设置测站点

设置测站点主要完成测站点坐标和仪器高的设置。测站点坐标有两种方法设定，一是选择坐标文件设定；另一种是由键盘直接输入测站坐标设定。下面以选择坐标文件设定测站为例说明具体步骤。

（1）选择坐标文件

选择坐标文件来设定测站点坐标，首先要选择存放了测站坐标的文件，现假定测站（A05）坐标存放在名为“DATA01”的坐标文件中。从“数据采集2/2”菜单界面按键进入选择文件菜单，如图5-30（b），按键进入坐标文件选择菜单，如图5-30（c），按键选择“调用”选项并选中名为“DATA01”的坐标文件，回车确认后，返回“数据采集2/2”菜单界面，按键再切换至“数据采集1/2”菜单界面，准备输入测站坐标。

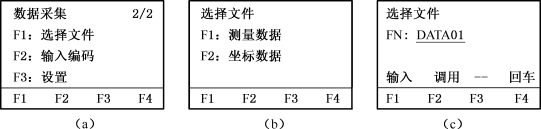

图5-30　选择坐标文件菜单界面

（2）输入测站点坐标

在“数据采集1/2”菜单界面按键进入“输入测站点”选项，进入如图5-31（a）所示设置测站点坐标与仪高菜单界面，此时显示的是上一次设置的内容。输入光标“→”停留在点号项，可选择“输入”选项直接键入“A05”，也可选择“查找”选项，在DATA01文件中查找“A05”；完成响应后，输入光标“→”自动下移到“标识符”选项，按键选择“查找”选项，在编码表中选择“KZD”编码作为标识符；最后输入仪器高；按键选择“记录”选项，屏幕显示测站点的三维坐标给操作员确认，如图5-31（b）所示，按键选择“是”选项后，进入如图5-31（c）所示界面，最后按F3键选择“是”选项确认，完成测站设置。

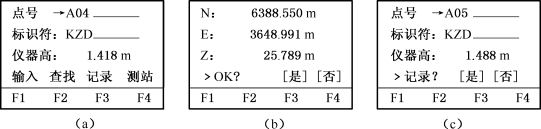

图5-31　设置测站点坐标与仪高菜单界面

3）输入后视点

该操作是为了解决后视点定向角问题，可按如下三种方法设定：

·选择坐标文件中的点号来设定

·直接键入后视点坐标

·直接键入设置的定向角

下面以选择坐标文件设定测站为例说明具体步骤。(www.daowen.com)

（1）选择坐标文件

选择该方法时，先要选择后视点所在的那个坐标文件，设置方法与“输入测站点”相同，如果测站点、后视点在同一个文件内，在设置测站点后可以省略该步骤。

（2）输入后视点

在“数据采集1/2”菜单界面按键进入“后视”选项，进入如图5-32（a）所示设置后视点菜单界面，此时可以选择“输入”选项，手工输入后视点名、编码和镜高；或者按键进入如图5-32（b）所示菜单界面，选择“调用”选项，例如在DATA01文件中查找“A06”；完成响应后，在编码表中选择“KZD”编码作为标识符；最后输入镜高；也可按键选择“NE/AZ”选项来选择点号、坐标和方位角定向方式；望远镜精确照准目标后，回车确认，进入如图5-32（c）所示界面，根据目标的类型（棱镜、标杆），选择“角度”、“斜距”或“坐标”测量方式，如选择“斜距”测量，其结果被保存后，显示屏返回“数据采集1/2”菜单界面，完成测站定向设置。

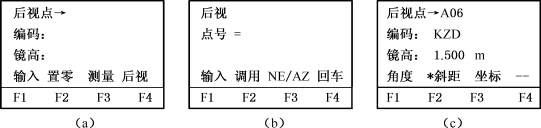

图5-32　后视点设置菜单界面

4）碎部点坐标测量

碎部点坐标测量的步骤如下：

（1）选择坐标文件

要采集多个碎部点坐标，需要先选择存放碎部点坐标的文件。

在如图5-29所示的“数据采集2/2”菜单界面按键，进入“选择文件”界面，按屏幕提示选定相应文件，例如名为“DATA01”的文件，将其设置为当前文件，确认后返回“数据采集1/2”菜单界面，如图5-29（b）所示。此时在“数据采集1/2”菜单界面按键即可开始碎部点坐标采集。

（2）设置碎部点点号、编码和镜高

先在图5-33（a）界面中输入点号、编码和镜高，确认后如图5-33（b）所示。

（3）照准目标（棱镜）

在图5-33（b）界面中按键进入测量界面，同时精确照准目标（棱镜）。

（4）精确照准目标后，在图5-33（c）界面中通过按键选择“角度”、“斜距”、“坐标”、“偏心”测量方式，例如按键，开始坐标测量后，测量数据自动保存，屏幕上点号自动加1，如图5-33（d）所示。此时又可以对下一个点的点号、编码和镜高进行编辑，从而进行下一点的测量。

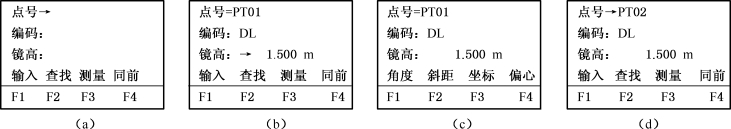

图5-33　碎部点采集菜单界面

5）下传碎部点坐标

碎部点数据采集完成后，可以用T-COM通讯软件实现全站仪与计算机之间的数据通讯，将全站仪内存中的数据文件传送到计算机中（下传），具体操作如前所述。
