1）文件状态

在图5-20（a）内存管理菜单界面中按键即进入文件状态管理菜单项，它有两个菜单页，如图5-21所示。图5-21（a）文件状态菜单界面显示了仪器当前存储的测量文件个数、坐标文件个数和剩余内存空间的大小，图5-21（b）中显示了仪器当前存储的测量文件中的测量数据总数、坐标文件坐标数据总数和剩余内存空间的大小。

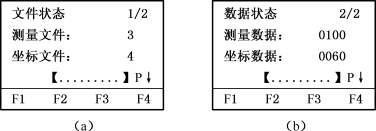

图5-21　文件状态菜单界面

2）查找

此模式用于查找数据采集模式或放样模式下记录文件中的数据，包括测量数据、坐标数据和编码库。每种类型文件都有如下3种查找方式可供选用：

·查找第1个数据

·查找最后1个数据

·按点号查找数据（测量数据　坐标数据）

在查找模式下，点名，标识符、编码和高度数据（仪高、镜高）可以更正，但测量数据不能更改。

在图5-19（a）菜单中按键即进入内存管理的查找菜单项，如图5-22所示，下面以坐标数据查找介绍此功能的应用。假设现有一个名为“DATA01”的坐标文件，文件中存储有10个控制点的坐标，编号为A01～A10。现要查询点号位A05的坐标，其操作步骤为：在图5-22（a）菜单中按键即进入坐标数据查找菜单项；在图5-22（b）菜单中按键选择“输入”选项，输入文件名“ZB”，也可以选择“调用”选项，从文件列表中选择相应文件名，然后按回车，进入如图5-22（c）所示的“坐标数据查找”菜单，此时在屏幕上有3种查找选择，可按键选择“按点号查找”，其结果如图5-22（d）所示。

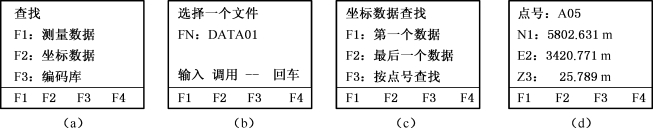

图5-22　查找菜单界面

3）文件维护

在内存管理菜单第一页按键即进入文件维护菜单项，在此模式下可进行更改文件名、查找文件中的数据和删除文件操作，如图5-23所示。

图5-23（b）中显示文件目录时，位于文件名之前的文件识别符（*、＠、&）表明该文件的使用状态，在四位数字之前的是数据类型识别符号（M/C），它们的含义为：

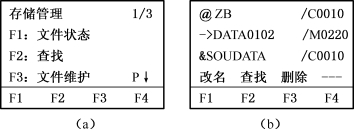

图5-23　文件维护菜单界面

对于测量数据文件

“*”：数据采集模式下被选定的文件

对坐标数据文件

“*”：放样模式下被选定的文件

“＠”：数据采集模式下被选定的坐标文件

“&”：用于放样和数据采集模式被选定的坐标文件

数据类型识别符号（M/C）

位于四位数之前的数据类型识别符号表明该数据的类型

“M”测量数据

“C”坐标数据

四位数字表示文件中数据的总数

（坐标数据文件有一个说明工作区的附加数据）

按[▲]或[▼]键，显示上一个或下一个文件。

4）坐标输入(www.daowen.com)

在内存管理菜单第二页按键即进入坐标输入菜单项，用户通过“输入”或“调用”选项选择一个文件后，可直接由键盘输入放样点或控制点的点名和坐标数据，新增加的点名和坐标数据自动增加到所选定的文件中。

5）坐标删除

在内存管理菜单第二页按键即进入坐标输入菜单项，用户通过“输入”或“调用”选项选择一个文件后，可删除指定的点名和坐标数据。

6）输入编码

数据采集时为了说明测量点的属性，经常需要调用这些编码。仪器可以存储编号为001～050的50个编码，用户可以为这50个编码赋值。例如可以为001号编码赋值为“KZD”表示测量控制点，为002号编码赋值为“FW”表示房屋，为003号编码赋值为“DL”表示道路等。

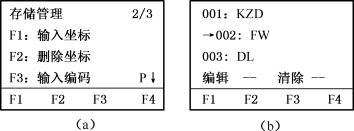

图5-24　输入编码菜单界面

为编码赋值的方法是在内存管理菜单第二页按键即进入输入编码菜单项，如图5-24所示。用户通过“▼”或“▲”键移动输入光标“→”至要赋值的编码号位当前编码号，然后按“编辑”键为当前编码号赋值，选择“清除”选项可以清除当前编码号的赋值内容。

7）数据传输

使用该菜单可以实现全站仪与计算机之间的数据通讯，既可以将全站仪内存中的数据文件传送到计算机（下传），也可以通过计算机将坐标数据文件和编码数据装入全站仪内存（上传）。

在内存管理菜单第三页按键即进入数据传输菜单项，如图5-25所示。

图5-25　数据传输菜单界面

全站仪与计算机进行数据传输需要通讯程序的支持，拓普康全站仪与计算机的通讯可用该公司提供的T-COM1.5（中文版）通讯程序来实现，该程序启动后界面如图5-26所示。

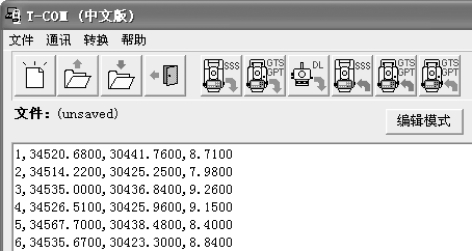

图5-26　T-COM通讯软件界面

该软件可进行全站仪与计算机之间的数据传输，数据格式转换，也能下传电子水准仪的测量数据。从全站仪上下传数据时，其操作步骤如下：

（1）连接计算机与全站仪

用数据传输线连接计算机与全站仪，传输线一端连计算机的COM1或COM2，另一端连全站仪的通讯口。

（2）设置通讯参数

设置通讯参数包括通讯协议、波特率、字符/校验和停止位，如图5-27所示。计算机和全站仪上相应项要设置一致。

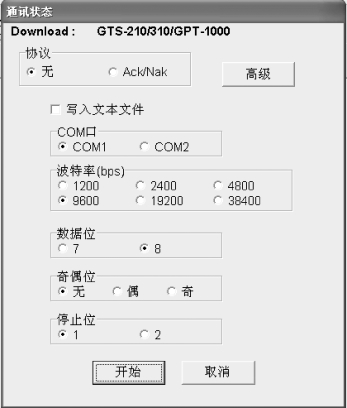

图5-27　通讯参数设置界面

（3）在图5-25（b）数据传输菜单中按键进入坐标发送界面，按菜单提示输入或调用文件名，回车确认，屏幕显示发送坐标数据提示符“OK？”，此时暂时不按回车。

（4）先在计算机通讯软件界面上按“开始”键，紧接着在全站仪上回车确认，即可开始数据传输，直至结束。

8）初始化

在内存管理菜单第三页按键即进入初始化菜单项，如图5-28所示。

此模式用于初始化内存储器，可以对所有测量数据、坐标数据文件、编码表进行初始化。例如初始化全部数据时，操作步骤为：在初始化菜单页按键，屏幕进入如图5-28（c）所示的初始化菜单界面，“OK？”提示是否要删除全部数据，确认要删除全部数据，按键（是）即可完成。

尽管对内存进行了初始化，但测站坐标、仪器高、棱镜高数据不会初始化。

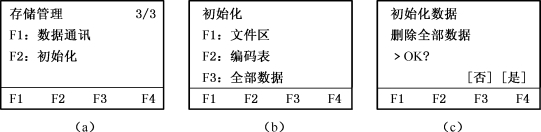

图5-28　初始化菜单界面
