全站仪坐标测量功能在直接测定目标（棱镜）坐标时非常实用。按键即进入坐标测量模式并开始坐标测量。坐标测量模式下有P1、P2、P3三页菜单，如图5-17所示。P1页菜单的3个菜单选项的功能与距离测量模式下的P1页菜单功能一样；P2页菜单3个选项其功能是完成坐标测量时测站坐标、仪器高与棱镜高的设置；P3页菜单有2个选项，其功能是完成目标偏心时坐标测量与测量单位切换。

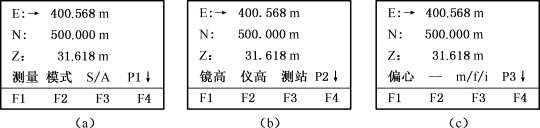

图5-17　坐标测量模式选择菜单界面

1）P2页菜单操作

（1）镜高的设置

在图5-17所示P2页菜单按键即进入镜高设置界面，如图5-18（a）所示，输入相应的棱镜高，回车确认即可。

（2）仪高的设置

在图5-17所示P2页菜单按键即进入仪高设置界面，如图5-18（b）所示，输入相应的仪器高，回车确认即可。(www.daowen.com)

（3）测站的设置

在图5-17所示P2页菜单按键即进入测站设置界面，如图5-18（c）所示，输入相应的测站点X坐标（N）、Y坐标（E）和高程（Z），回车确认即可。

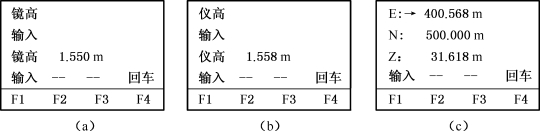

图5-18　镜高、仪高、测站设置菜单界面

2）坐标测量步骤

（1）设置好测站、仪器高和棱镜高后，照准已知点目标，在角度测量模式下设置方向角。

（2）照准棱镜键。

（3）显示测量结果，其界面如图5-17（a）所示。
