GTS-332全站仪基本设置-土木工程测量学第2版

GTS-332全站仪基本设置可以通过星键模式与参数设置模式来完成。

图5-4 GTS-332全站仪操作界面

1)星键设置模式

星键设置模式主要完成显示屏对比度与照明、十字丝亮度、仪器倾斜改正、定线指示器开关与音响模式(S/A)的设置,开机后按即进入星键设置模式菜单,如图5-4所示。

在此功能界面下,可进行如下操作:

按▲或▼键可调节显示屏的黑白对比度(0~9级)。

按◀或▶键可调节十字丝亮度(0~9级)。

——打开或关闭显示器背景光照明。

——仪器倾斜值显示及补偿器的开或关。

——打开或关闭定线点指示器的开/关。

——显示EDM回光强度、PPM和PSM。

完成相应的基本设置后,按键即可返回上一级菜单。(www.daowen.com)

2)参数设置模式

参数设置模式分为参数设置模式1和参数设置模式2两个子菜单,按键后再按两次即可进入参数设置模式1,按进入参数设置模式2。参数设置模式1有三页菜单,如图5-5所示。下面以角度测量最小读数1″的设置为例说明设置过程:在参数设置模式1菜单(1/3)中按键角度最小读数设置界面,如图5-6(a)所示,再按键,并按回车键确认即可。

图5-5 参数设置模式1界面

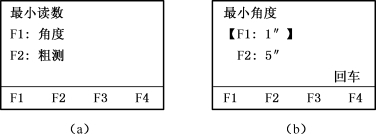

图5-6 最小读数设置界面

图5-7 参数设置模式2界面

参数设置模式2如图5-7所示有单位设置、模式设置和其他设置三个选项,各选项下的子菜单及其功能列于表5-4。相关选项的设置与前面角度测量最小读数设置相似,依照屏幕提示,按相应的功能键即可完成设置,即使关机后,相关设置全部保存。在设置好表5-4中的各项内容后,就可进行正常的测量作业了。

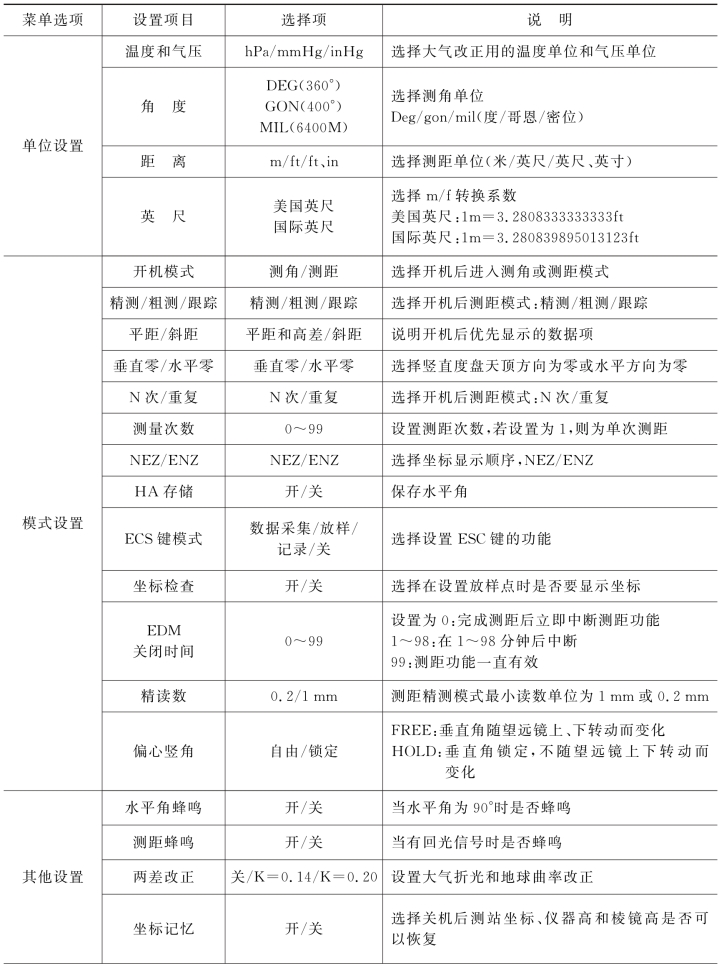

表5-4 GTS-332参数设置模式功能表

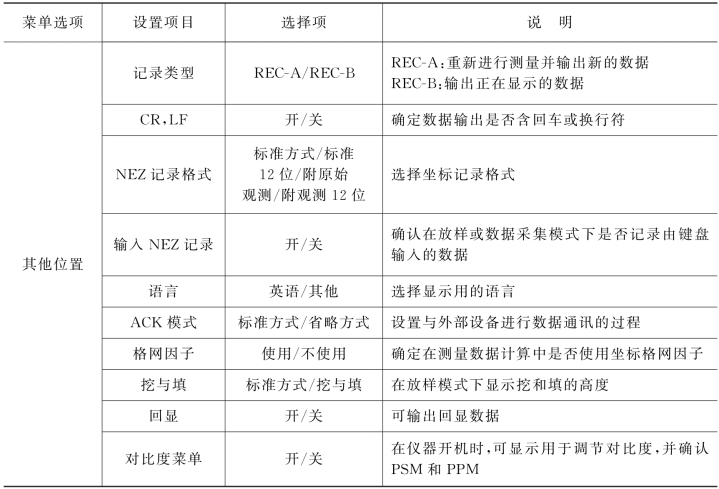

续表5-4
