下面以RED mini相位式红外测距仪为例，介绍短程光电测距仪的使用方法。

1）仪器简介

图4-14为RED mini测距仪，图4-15为反射棱镜，测程短时用单块棱镜，测程较远时用3块棱镜。

图4-14　RED mini光电测距仪

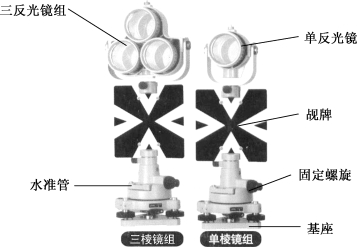

图4-15　反射棱镜

2）仪器安置

将经纬仪安置于测站上，测距仪主机连接在经纬仪望远镜的连接座内并锁紧固定。经纬仪对中、整平后，将测距仪的电池插挂在三角架上，并连接电源。在目标点安置反光棱镜三脚架，并对中、整平。(www.daowen.com)

3）测量竖直角和气象条件

用经纬仪望远镜十字丝瞄准反光镜觇牌中心，读取并记录竖盘读数，然后记录温度计的温度t和气压表的气压p。

4）距离测量

（1）开机：按一下测距仪上的＜POWER＞键（注：再按一下为关），显示窗内显示“88888888”约3～5s，为仪器自检，表示仪器显示正常。

（2）瞄准：将测距仪上下、左右转动，使测距仪目镜的十字丝中心对准棱镜中心。

（3）测量：按＜MEAS＞键，仪器进行测距，约4s之后，仪器发出鸣声（提示注意），鸣声结束后显示窗显示测得的斜距，记下距离读数。

（4）重复测量：再次按＜MEAS＞键，进行第二次测距和第二次读数，一般进行4次，称为一个测回；如果需进行第二测回，则重复（2）～（4）步操作。

（5）关机：测量结束后，再按一下测距仪上的＜POWER＞键，关闭电源。
