光学经纬仪的读数设备包括度盘、光路系统和测微器。水平度盘和竖直度盘上的分划线是通过一系列棱镜和透镜成像于望远镜旁的读数显微镜内。由于度盘尺寸有限，最小分划间隔难以直接刻划到秒。为了实现精密测角，要借助光学测微技术。DJ6型光学经纬仪的读数装置主要有分微尺测微器读数和单平板玻璃测微器读数两种。

1）分微尺测微器及读数方法

目前我国生产的DJ6光学经纬仪大都采用分微尺测微器读数装置，其光路系统如图3-4所示。外来光线经反光镜1反射，经进光镜进入经纬仪内部。一部分光线经折光棱镜2照到竖直度盘上。竖直度盘像经折光棱镜3，显微物镜4放大，再经过折射棱镜5，到达刻有分微尺的读数窗6，再通过转像棱镜7，在读数显微镜内能看到竖直度盘分划及分微尺。外来光线另一路经折射棱镜8，聚光镜9，折光棱镜10到达水平度盘。水平度盘像经显微镜组11放大，在读数显微镜内可以同时看到水平度盘分划和分微尺。

角度的整度值可从度盘上直接读出，在读数显微镜中可以同时看到两个读数窗，注有“—”、“H”或“水平”的为水平度盘读数窗；注有“⊥”、“V”或“竖直”的为竖直度盘读数窗。分微尺全长代表1°，其长度等于度盘间隔间两分划线之间的影像宽度，将分微尺分成60小格，每1小格代表1′，可以估读至0.1′，即6″。分微尺的0分划线为读数指标线。读数时，先读出位于分微尺60小格区间内的度盘分划线的度数，再以度盘分划线为指标，在分微尺上读取不足1°的分数，并估读到秒数（只能是6的倍数）。图3-5中水平度盘的读数为207°54′54″，竖直度盘的读数为66°05′30″。

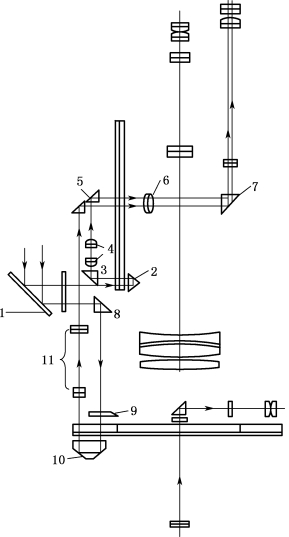

图3-4　分微尺测微器读数系统的光路图

图3-5　分微尺测微器读数(www.daowen.com)

2）单平板玻璃测微器及读数方法

DJ6光学经纬仪光学测微器的光学元件一般为单平板玻璃，光线以一定入射角穿过平板玻璃时将发生移动现象。平板玻璃和测微尺用金属机件连在一起，转动测微手轮时，平板玻璃和测微尺就绕同一轴转动，度盘分划线的影像因此而产生的移动量就可在测微尺上读取。

如图3-6（a），当光线垂直通过平板玻璃时，读数窗中双指标线读数应为82°＋α，测微尺上单指标线的读数为0′00″。转动测微轮，使平板玻璃转动一个角度，如图3-6（b），而度盘分划线的影像经折射后平行移动α，82°分划线的影像正好夹在双指标线的中间。由于测微尺与平板玻璃同时转动，因此，α的大小可由测微尺读出为17′39″。

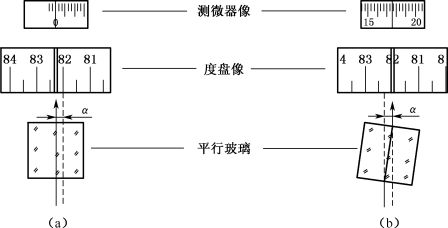

图3-6　单平行玻璃板测微器

图3-7所示为读数显微镜中所看到的度盘和测微分划尺的像。实际测角时，望远镜瞄准目标后，转动测微手轮使双指标线旁的度盘分划线精确位于双指标线的中间，双指标线中间的分划线即为度盘上的读数：整度及二分之一度数（30′）根据被夹住的度盘分划线读出，30′以下的零数从测微分划尺上读得。如图3-7（a）所示水平度盘读数为4°11′44″。图3-7（b）中竖直度盘读数为82°17′30″。

图3-7　单平行玻璃板测微器读数
