各种等级和型号的光学经纬仪，其结构有所不同，但其基本构造大致相同。光学经纬仪主要由基座、水平度盘和照准部三部分组成，如图3-3所示。

1）基座

基座用来支承整个仪器，包括轴座、脚螺旋、底板、三角压板等。基座借助连接螺旋使经纬仪与三脚架相连接，连接螺旋的下端有一个挂钩，用于悬挂垂球。其上有三个脚螺旋用来整平仪器。在经纬仪基座上还固连一个竖轴轴套和轴座固定螺旋，用于控制照准部和基座之间的衔接。轴座连接螺旋拧紧后，可使仪器上部固定在基座上；使用仪器时，切勿松动该螺旋，以免照准部与基座分离而坠地。另外，有的经纬仪基座上还装有圆水准器，用来粗略整平仪器。

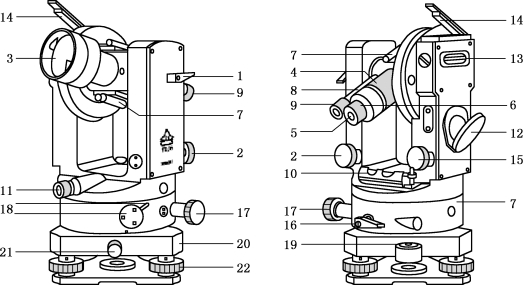

图3-3　经纬仪的构造

1—望远镜制动螺旋；2—望远镜微动螺旋；3—物镜；4—物镜调焦螺旋；5—目镜；6—目镜调焦螺旋；7—光学瞄准；8—度盘读数显微镜；9—度盘读数显微镜调焦螺旋；10—照准部水准管；11—光学对中器；12—度盘照明反光镜；13—竖盘指标管水准器；14—竖盘指标管水准器观察反射镜；15—竖盘指标管水准器微动螺旋；16—水平方向制动螺旋；17—水平方向微动螺旋；18—水平度盘变换螺旋与保护卡；19—基座圆水准器；20—基座；21—轴套固定螺旋；22—脚螺旋(www.daowen.com)

2）水平度盘

水平度盘是由光学玻璃制成刻有分划线的精密刻度盘，分划从0°～360°，按顺时针注记，最小间隔有1°、30′、20′三种，用以测量水平角。水平度盘与照准部是分离的，水平度盘装在仪器竖轴上，套在度盘轴套内。在水平角测角过程中，水平度盘不随照准部转动。

测量中，有时需要将水平度盘安置在某一个读数位置，因此就需要转动水平度盘，常见的水平度盘变换装置有度盘变换手轮和复测扳手两种形式。当使用度盘变换手轮转动水平度盘时，要先拨下保险手柄（或拨开护盖），再将手轮推压进去并转动，此时水平度盘也随着转动，待转到需要的读数位置时将手松开，手轮退出，再拨上保险手柄（或关上护盖），水平度盘位置即安置好。当使用复测扳手转动水平度盘时，先将复测扳手拨向上，此时照准部转动而水平度盘不动，读数也随之改变，待转到需要的读数位置时，再将复测扳手拨向下，此时度盘和照准部扣在一起同时转动，度盘的读数不变。

3）照准部

照准部是指位于水平度盘之上的可转动部分。主要包括望远镜、水准器、照准部旋转轴、横轴、支架、光学读数装置、竖盘装置及水平和竖直制动及微动装置等。经纬仪望远镜和水准器构造及作用和水准仪大致相同，但为了瞄准目标，经纬仪的十字丝分划板与水准仪稍有不同。望远镜与横轴固定在一起，安置在支架上并能绕其旋转轴旋转，旋转的几何中心线称为横轴。照准部在竖直面旋转中心线称为竖轴。为了控制照准部水平方向的转动，装有水平制动和微动螺旋。为了控制望远镜的转动，设有望远镜制动螺旋和微动螺旋。读数设备包括一个读数显微镜、测微器以及光路中的一系列的棱镜、透镜等，仪器外部的光线经反光镜反射进入仪器后通过一系列透镜和棱镜，可以读取水平度盘和竖直度盘的读数。照准部水准管可用来精确整平仪器。光学对中器是一个小型外对光望远镜，对中器由目镜、物镜、分划板和直角棱镜组成。当水平度盘处于水平位置时，如果对中器分划板的分划圈中心与测点标点相重合，则说明仪器中心已位于测站点的铅垂线上。照准部水准管用于使水平度盘处于水平位置，即用来精密整平仪器。
