水准仪检验校正-土木工程测量学

1)圆水准器的检验与校正

(1)检验

检验目的是保证圆水准器轴L′L′平行于仪器竖轴VV。

图2-19 圆水准器检验方法

首先安置水准仪后,转动脚螺旋使圆水准器气泡居中,此时圆水准器轴L′L′处于竖直位置。如图2-19(a)所示,若仪器竖轴VV与L′L′不平行,且交角为α,则竖轴与竖直位置之间便偏差了α角。将仪器绕竖轴VV旋转180°,如图2-19(b)所示,此时位于竖轴左边的圆水准器轴L′L′不但不竖直,而且与铅垂线的交角为2α,显然气泡不居中,则表示仪器不满足L′L′∥VV的几何条件,需要进行校正。

(2)校正方法

旋转脚螺旋使气泡中心向圆水准器的零点移动偏距的一半,如图2-20(a)所示,然后用校正针拨转圆水准器下的三个校正螺丝,如图2-21所示,使气泡中心移动到圆水准器的零点,如图2-20(b)所示。之后再将仪器绕竖轴旋转180°,如果气泡中心与圆水准器的零点重合,则校正完毕,否则还需要重复前面的工作。校核完毕后,勿忘旋紧固定螺丝。

图2-20 圆水准器的校正

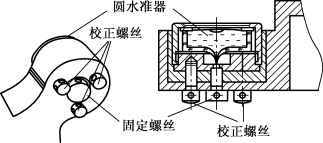

图2-21 圆水准器的校正螺丝

2)十字丝的检验与校正

(1)检验

检验目的是保证十字丝横丝垂直于仪器竖轴VV。

首先整平水准仪后,用十字丝横丝对准一个明显的点状目标P,如图2-22(a)所示,固定制动螺旋,转动水平微动螺旋。如果目标点P沿横丝移动,如图2-22(b)所示,则说明横丝垂直于竖轴VV,不需要校正。否则,如图2-22(c)和(d)所示,则需要校正。

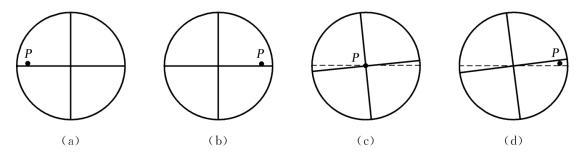

图2-22 十字丝的检验

(2)校正方法

旋下目镜处的十字丝环外罩,用螺丝刀旋开十字丝环的四个压环螺丝,如图2-23所示,按横丝倾斜的反方向转动校正丝环,再进行检验。如果P点始终在横丝上移动,则表示横丝已经水平,最后旋紧4个压环螺丝。

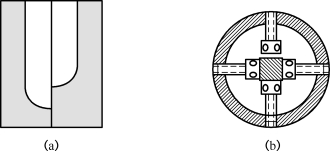

图2-23 十字丝的校正(www.daowen.com)

3)管水准器的检验与校正

(1)检验

检验目的是保证望远镜视准轴CC平行于水准管轴LL。

设水准管轴不平行于视准轴,它们在竖直面内投影之夹角为i,称为i角误差,如图2-24所示。当水准管气泡居中时,视准轴相对于水平方向向上或向下倾斜了i角,则在水准尺上的读数偏差Δ会随着水准尺离水准仪越远而引起的读数误差越大。如果水准仪至水准尺的前后视距相等,即使存在i角误差,但在前后视距读数上的偏差Δ也相等,则所求高差不受影响。若前后视距的差距增大,则i角误差对高差的影响也会随之增大。

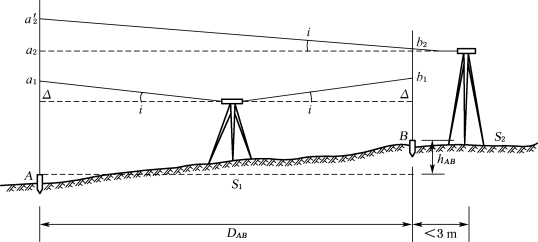

图2-24 管水准器轴平行于视准轴的检验

检验方法如下:

①检验时,在S1处安置水准仪,从仪器向两侧各量40m,定出等距离的A、B两点,打下木桩或安置尺垫标志。

②在S1处精确测定A、B两点的高差hAB,hAB=(a1-Δ)-(b1-Δ)=a1-b1。为了保证观测的正确性可用两次仪器高法测定高差hAB,若两次测出的高差之差不超过3mm,则取平均值hAB作为最后结果。

③安置水准仪于B点附近的S2处,离B点3m左右,精平仪器后测得B点水准尺上的读数为,再测得A点水准尺上的读数为,则A、B两点的高差为

,则表明水准管轴平行于视准轴,几何条件满足。若,则说明存在i角误差,其值为:

式中:ρ=206265″。

对于DS3微倾式水准仪,i角值绝对值不大于20″,如果超限,则需要校正。

(2)校正

旋转微倾螺旋,使十字丝中丝对准A尺上的正确读数a2,此时,视准轴已处于水平位置,而管水准气泡不再居中,如图2-26(a)所示。可以用校正针拨动管水准器一端的上、下两个校正螺丝(如图2-26(b)所示),使符合水准气泡严密居中。

图2-25所示的这种成对的校正螺丝在校正时应遵循“先松后紧”的规则,即如要降低管水准器的一端,必须先松开上校正螺丝,让出一定的空隙,然后再旋出下校正螺丝,如图2-26(b)所示。

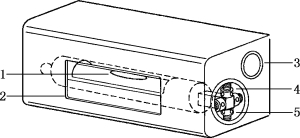

图2-25 水准管校正螺丝

1—水准管;2—水准管照明窗;3—气泡观察窗;4—上校正螺丝;5—下校正螺丝

 图2-26 水准管校正螺丝转动规则
