水准仪的使用包括安置、粗平、瞄准、精平、读数等步骤。
1)安置
在安置水准仪之前,应先将三脚架等距分开,3个脚尖在地面的位置大致成等边三角形,调节好三角架的高度并使架头大致水平;然后取出水准仪平稳地安放在三角架头上,一手握住仪器,一手将三角架上的连接螺旋旋入仪器基座的中心螺孔内,防止仪器从三角架头上摔下来。
2)粗平
粗平即粗略平整仪器,旋转脚螺旋使圆水准气泡居中,仪器的竖轴大致垂直,从而使望远镜的视准轴大致水平。具体操作方法如下:

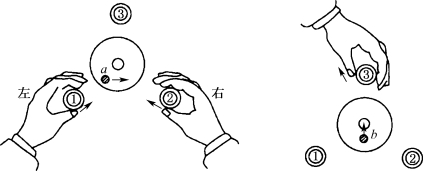

图2-10中,外围圆圈为三个脚螺旋,中间为圆水准器,阴影圆圈代表水准气泡所在位置。首先用双手按箭头所指方向旋转脚螺旋1、2,使气泡移动到两个脚螺旋方向的中间;然后再用左手按箭头方向旋转脚螺旋3,使气泡居中。在整个移动过程中,气泡移动的方向始终与左手大拇指转动脚螺旋时的方向一致。
图2-10 圆水准器整平(www.daowen.com)
3)瞄准
先将望远镜对向明亮的背景,旋转目镜调焦螺旋使十字丝清晰;松开制动螺旋,转动望远镜,利用望远镜上方的缺口照准水准尺;拧紧制动螺旋,旋转物镜调焦螺旋,看清水准尺;利用水平微动螺旋,使十字丝竖丝瞄准尺子的边缘或中央,如图2-11所示,检查水准尺是否倾斜,同时观测者的眼睛在目镜上下微动,检查是否存在视差;消除视差,直至水准尺成像在十字丝分划板上,且十分清晰。
4)精平
精平是旋转水准仪的微倾螺旋,使水准管气泡严格居中,从而使望远镜的视准轴处于精确的水平位置。有符合棱镜的水准管,可以在水准管气泡观察镜中看到两个气泡影像是否吻合。如不吻合,再慢慢旋转微倾螺旋直至完全吻合为止。
5)读数
水准仪精平后,应立即按十字丝的中丝读取水准尺上的读数。对于倒像望远镜,读数时应从上往下读。观测者应先估读水准尺上毫米数,然后读出米、分米及厘米值,一般读出四位数。如图2-11,水准尺中丝读数为1.608m,其中末位8是估读的毫米数,也可记为1608mm。
图2-11 水准尺瞄准与读数
