使用直线、圆弧和偏移等工具来绘制泳池轮廓,再根据需要对其指定的面进行推拉,然后设置水池模型的材质效果,再通过Photoshop导入“鱼图片”,并作适当的调整。

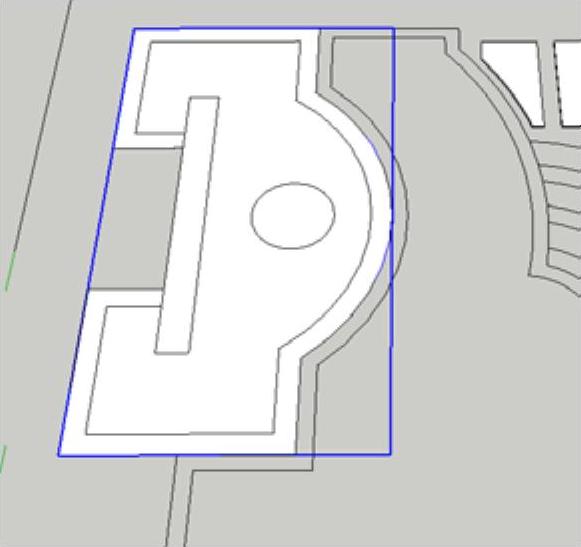

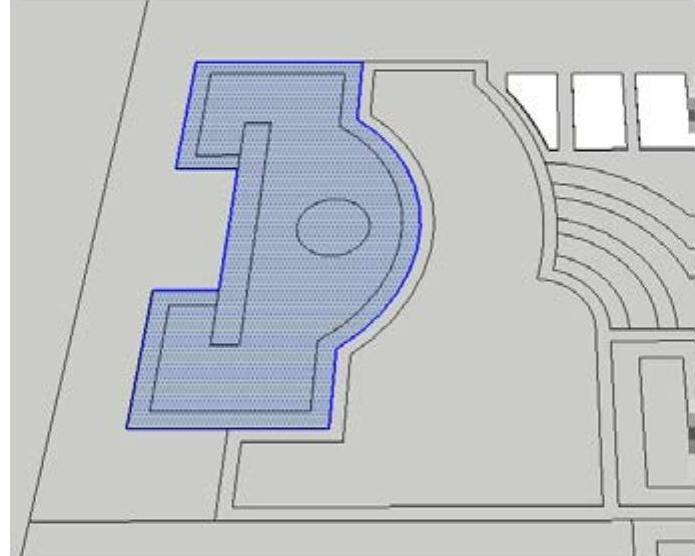

1)结合“直线”工具978-7-111-47633-7-Chapter15-63.jpg及“圆弧”工具978-7-111-47633-7-Chapter15-64.jpg,捕捉平面图上的相应轮廓,绘制如图15-36所示的水池外轮廓造型。

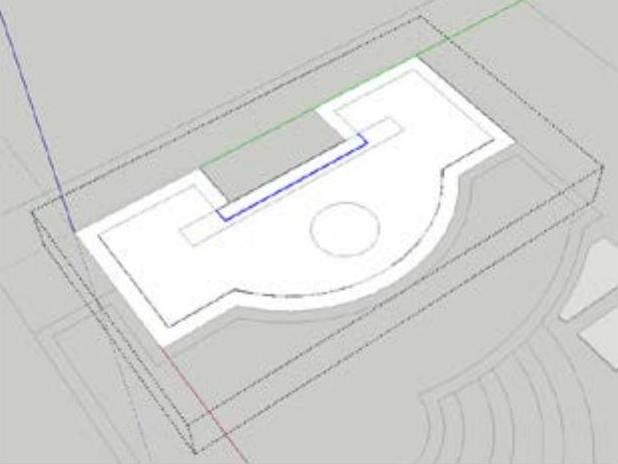

2)双击上一步绘制的造型面,接着单击鼠标右键,在弹出的快捷菜单中选择“反转平面”命令,将其进行平面反转使其正面朝上,然后将其创建为组,如图15-37所示。


图15-36


图15-37

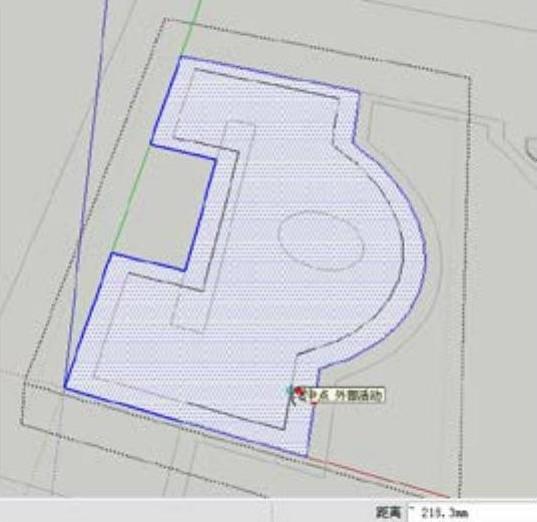

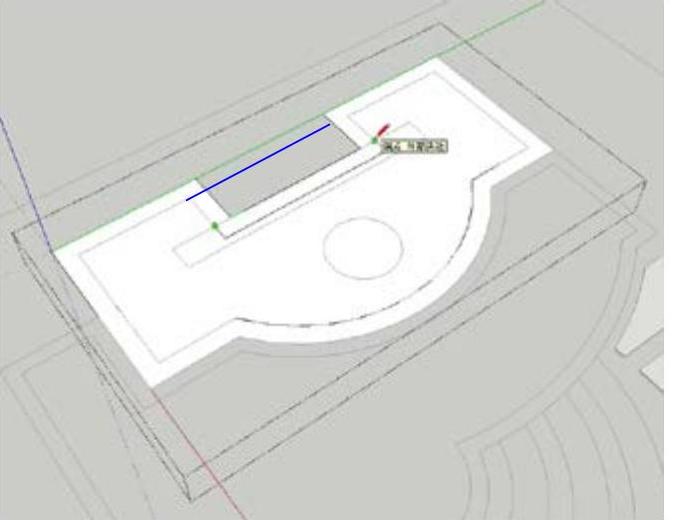

3)双击创建的组,进入组的内部编辑状态,然后使用“偏移”工具978-7-111-47633-7-Chapter15-67.jpg,将绘制的造型面向内进行偏移,偏移捕捉至平面图的相应边线上,如图15-38所示。

4)使用“线条”工具978-7-111-47633-7-Chapter15-68.jpg,捕捉相应的轮廓线为其补绘一条边线,如图15-39所示。


图15-38


图15-39

5)使用“选择”工具978-7-111-47633-7-Chapter15-71.jpg并配合键盘上的<Ctrl>键,将图中相应的几条边线选中,然后将其删除,如图15-40所示为选择的要删除的边线。

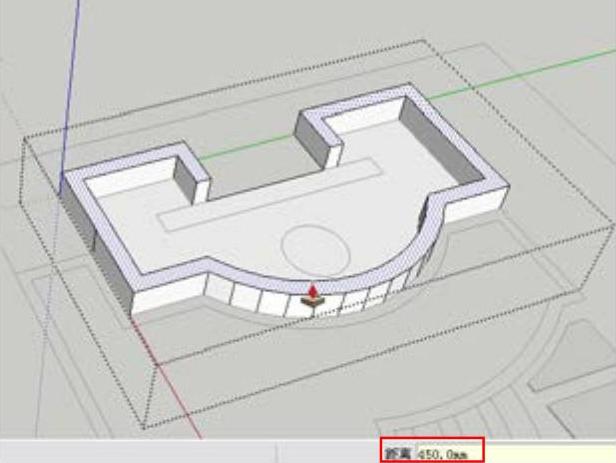

6)使用“推/拉”工具978-7-111-47633-7-Chapter15-72.jpg,将相应的造型面向上拉450mm的高度,如图15-41所示。


图15-40


图15-41

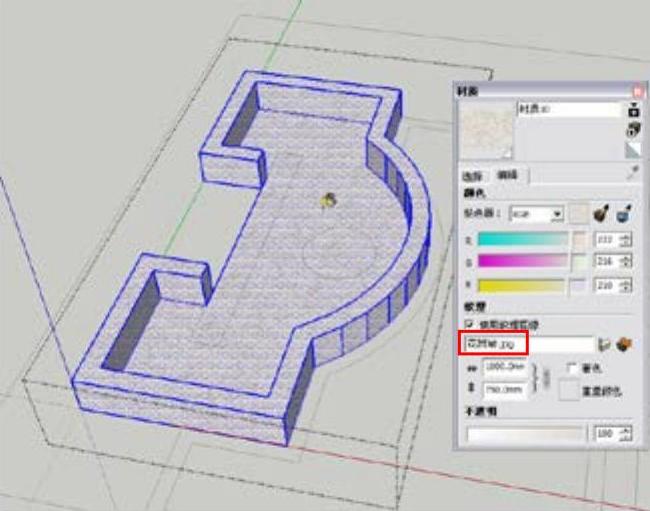

7)使用“颜料桶”工具978-7-111-47633-7-Chapter15-75.jpg,打开“材质”编辑器,单击“创建材质”按钮978-7-111-47633-7-Chapter15-76.jpg创建一个新材质,然后为水池模型指定一种花岗岩材质(该材质的贴图文件为“案例15/花岗岩.jpg”文件),并设置贴图文件的长宽比值,如图15-42所示。

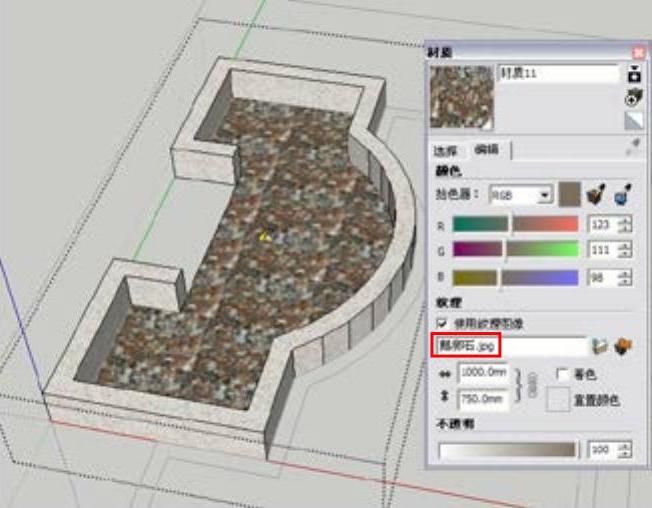

8)单击“创建材质”按钮978-7-111-47633-7-Chapter15-77.jpg创建一个新材质,然后为图中相应的造型面指定一种鹅卵石材质(该材质的贴图文件为“案例15/鹅卵石.jpg”文件),并设置贴图文件的长宽比值,如图15-43所示。


图15-42


图15-43

9)使用“矩形”工具978-7-111-47633-7-Chapter15-80.jpg,捕捉平面图上的相应轮廓绘制一个矩形面,如图15-44所示。

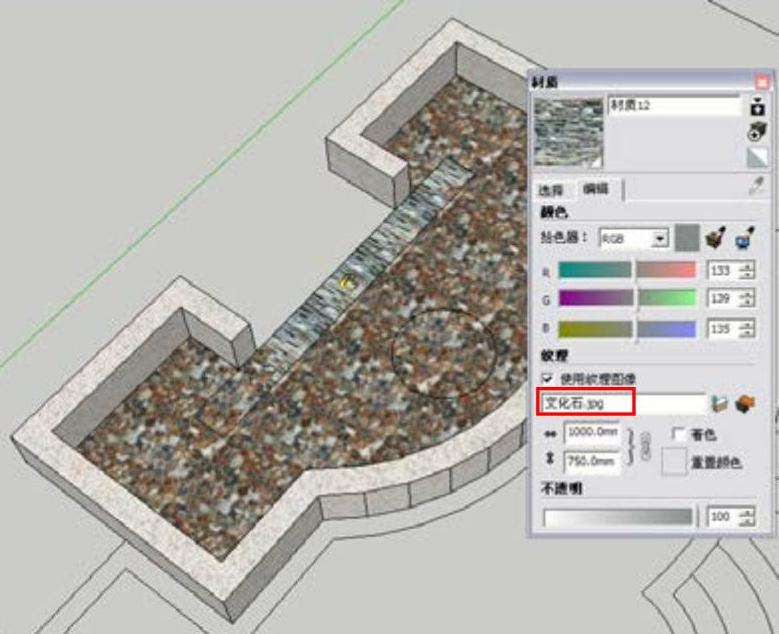

10)使用“颜料桶”工具978-7-111-47633-7-Chapter15-81.jpg,打开“材质”编辑器,单击“创建材质”按钮978-7-111-47633-7-Chapter15-82.jpg创建一个新材质,然后为上一步绘制的矩形面指定一种文化石材质(该材质的贴图文件为“案例15/文化石.jpg”文件),并设置贴图文件的长宽比值,如图15-45所示。


图15-44


图15-45

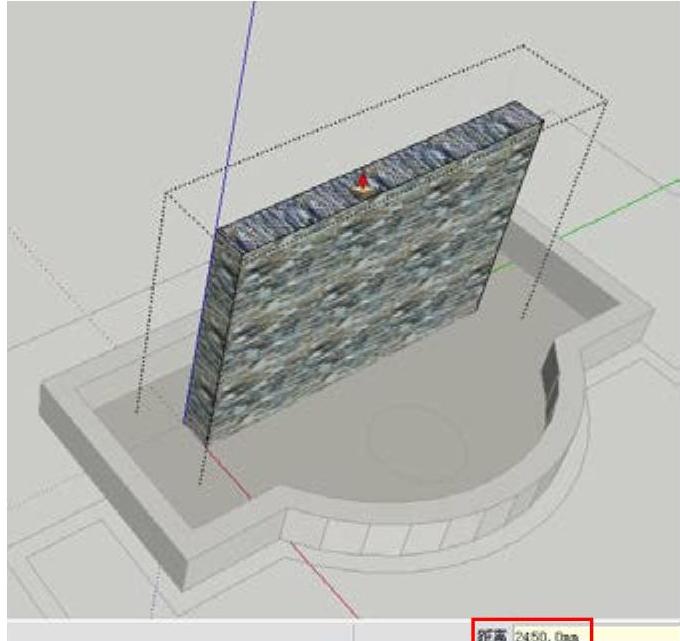

11)双击上一步赋予材质的矩形面,接着单击鼠标右键,在弹出的菜单中选择“创建组”命令将其创建为组,然后双击创建的组进入组的内部编辑状态,使用“推/拉”工具978-7-111-47633-7-Chapter15-85.jpg,将其向上拉2450mm的高度,如图15-46所示。

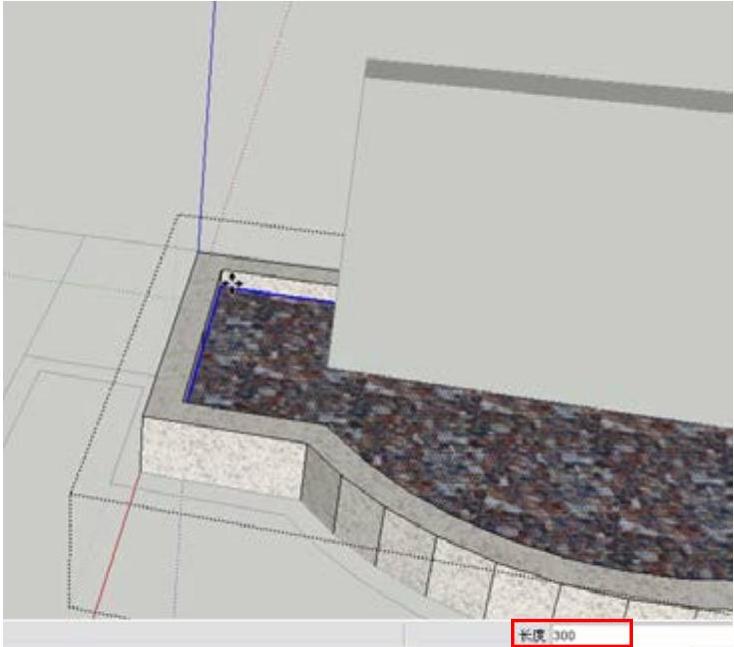

12)双击水池造型,进入组的内部编辑状态,然后使用“移动”工具978-7-111-47633-7-Chapter15-86.jpg并配合键盘上的<Ctrl>键,将水池内的相应造型面向上移动复制300mm的距离,如图15-47所示。


图15-46


图15-47

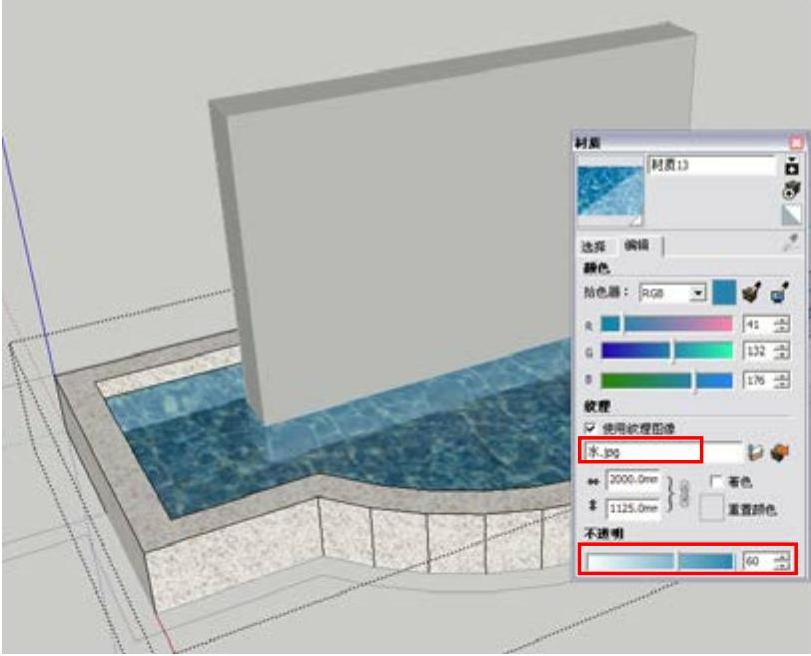

13)使用“颜料桶”工具978-7-111-47633-7-Chapter15-89.jpg,打开“材质”编辑器,单击“创建材质”按钮978-7-111-47633-7-Chapter15-90.jpg创建一个新材质,然后为上一步复制的造型面指定一种水材质(该材质的贴图文件为“案例15/水.jpg”文件),并设置不透明度值为60,如图15-48所示。


图15-48

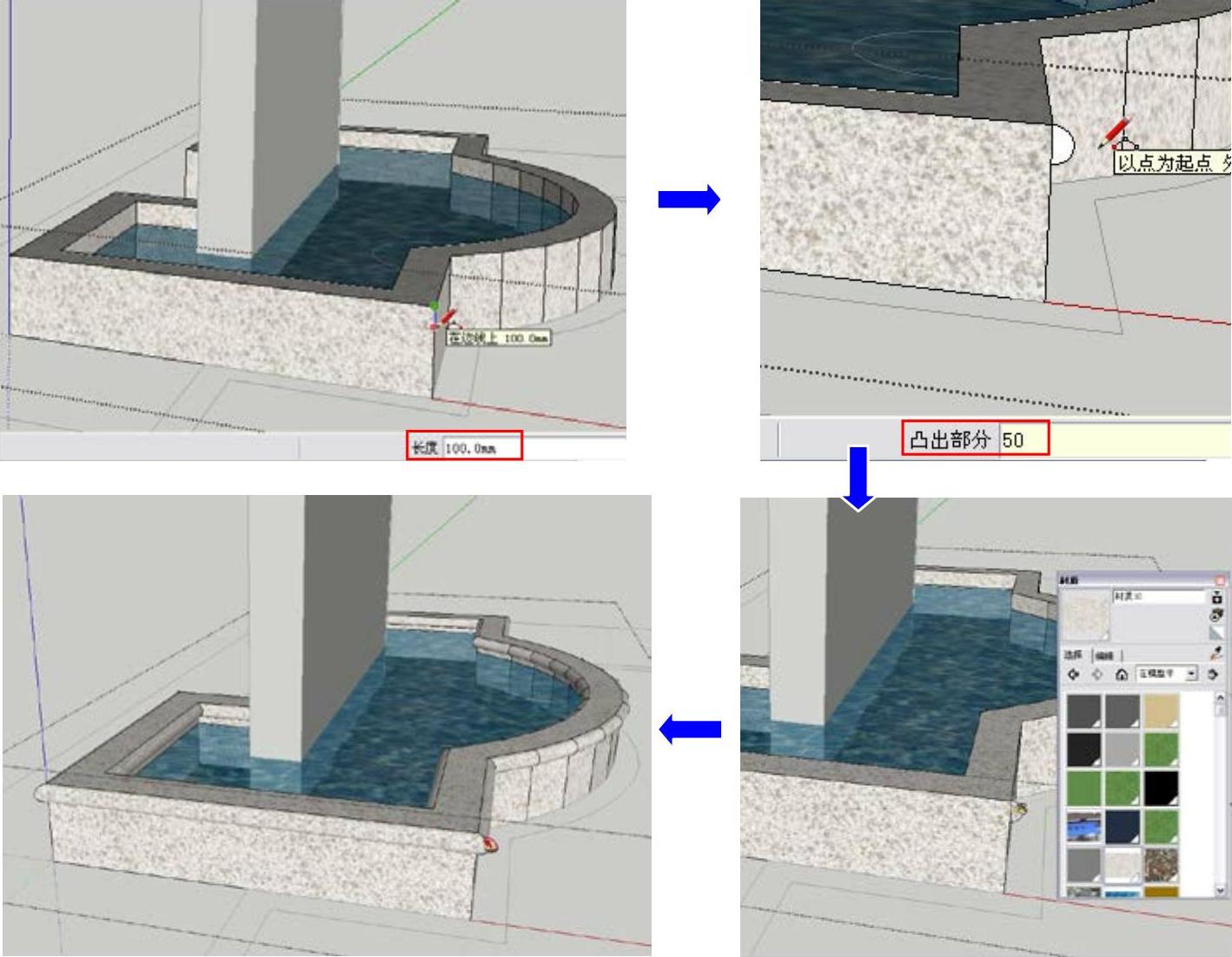

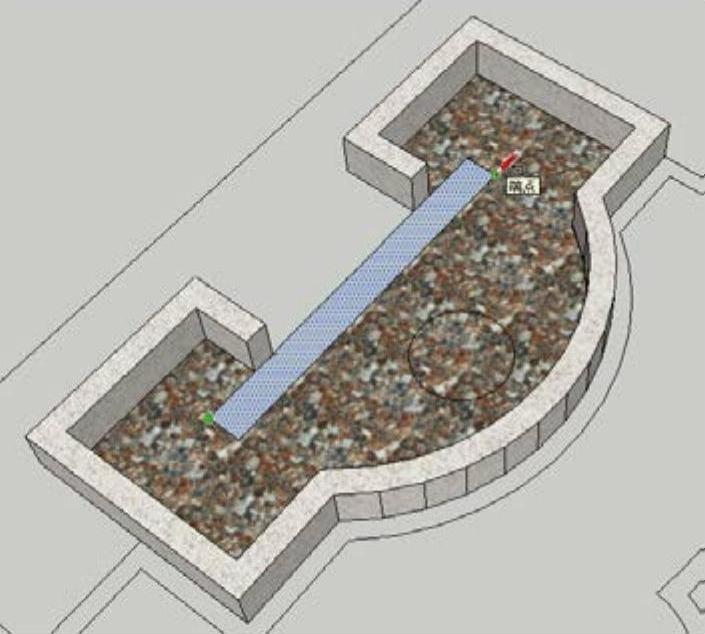

14)使用“圆弧”工具978-7-111-47633-7-Chapter15-92.jpg,捕捉水池上的相应点绘制一个圆弧面,其中长度为100mm,凸出部分为50mm。

15)为绘制的圆弧面指定与水池相同的花岗岩材质。

16)使用“路径跟随”工具978-7-111-47633-7-Chapter15-93.jpg,先选择水池造型的上侧造型面,再单击绘制的圆弧面,从而为水池的边缘制作了一种圆弧形的样式,如图15-49所示。


图15-49

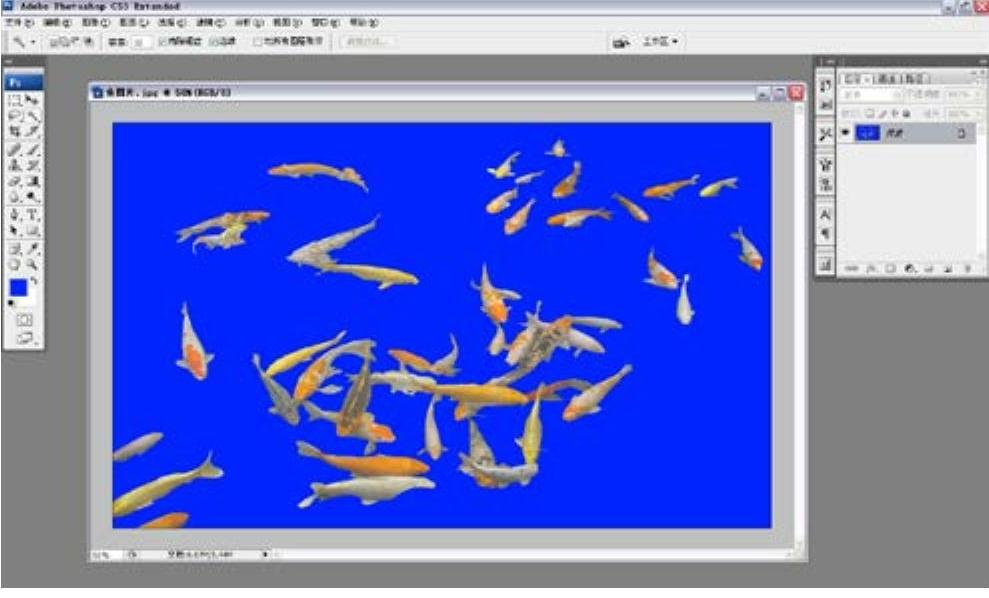

17)启动Photoshop软件,然后执行“文件|打开”菜单命令,打开“案例/15/鱼图片.jpg”文件,如图15-50所示。


图15-50

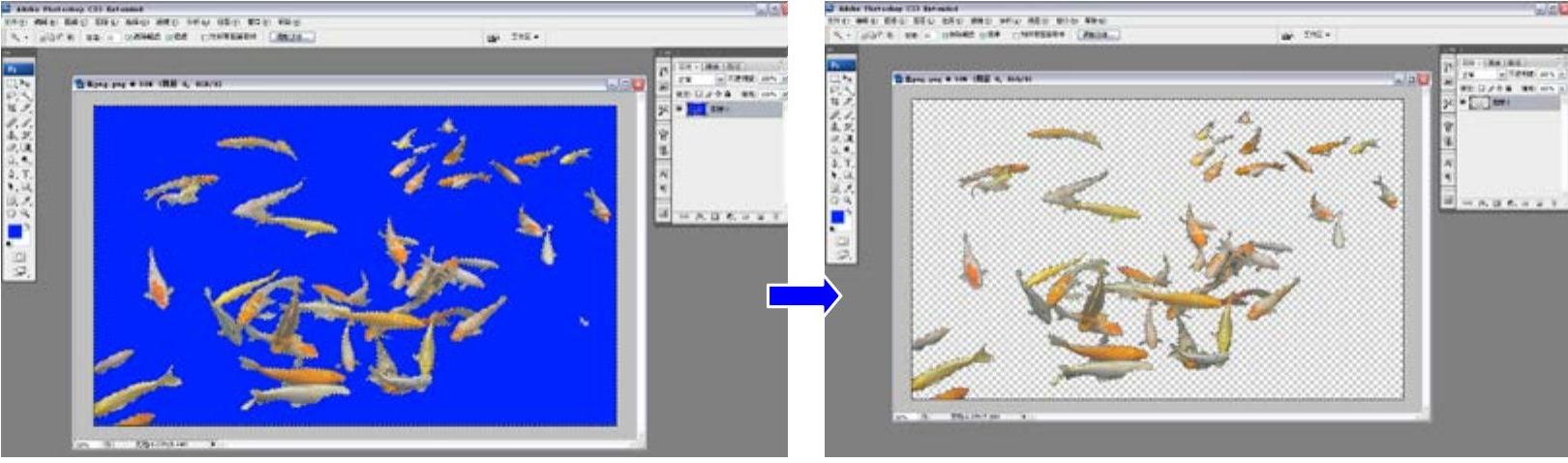

18)双击打开图片的“背景”图层将其解锁,接着使用绘图工具栏上的“魔棒工具”978-7-111-47633-7-Chapter15-96.jpg,选择图片中的蓝色区域,然后按<Delete>键将其删除,如图15-51所示。


图15-51

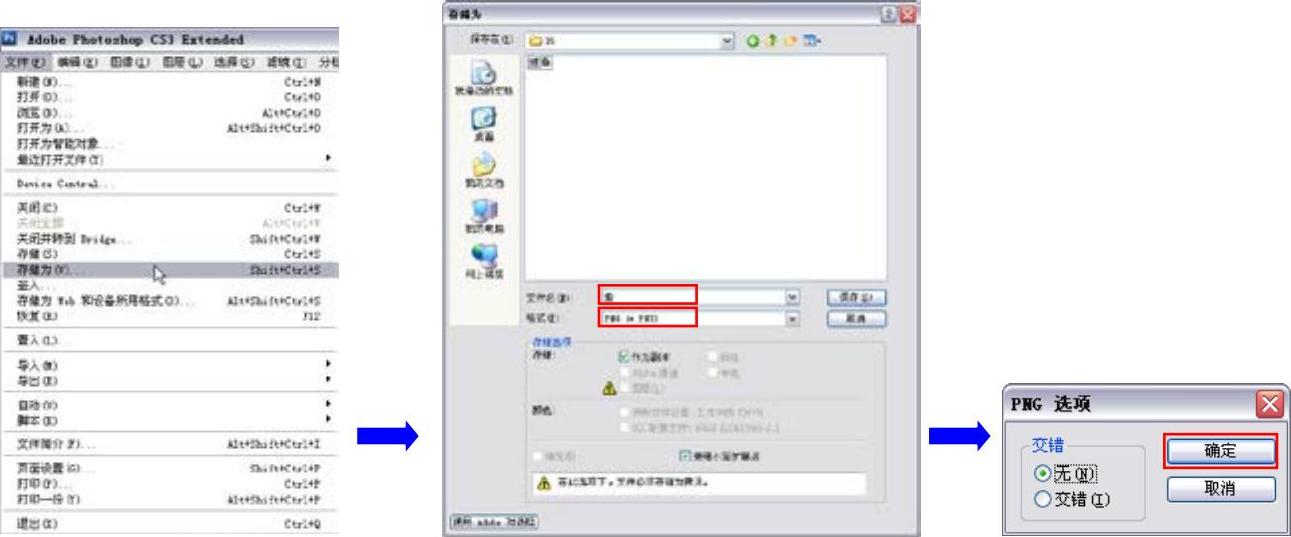

19)执行“文件|存储为”菜单命令,接着在弹出的“存储为”对话框中将文件另为为“案例/15/鱼.png”文件,然后单击“保存”按钮,在弹出的“PNG选项”对话框中单击“确定”按钮,如图15-52所示。


图15-52

20)执行“文件|导入”菜单命令,弹出“打开”对话框,然后选择“案例/15/鱼.png”文件,再单击下侧的“打开”按钮978-7-111-47633-7-Chapter15-99.jpg,将其导入,再结合“旋转”工具978-7-111-47633-7-Chapter15-100.jpg及“拉伸”工具978-7-111-47633-7-Chapter15-101.jpg,对导入的图像文件进行编辑操作使其符合要求,如图15-53所示。


图15-53

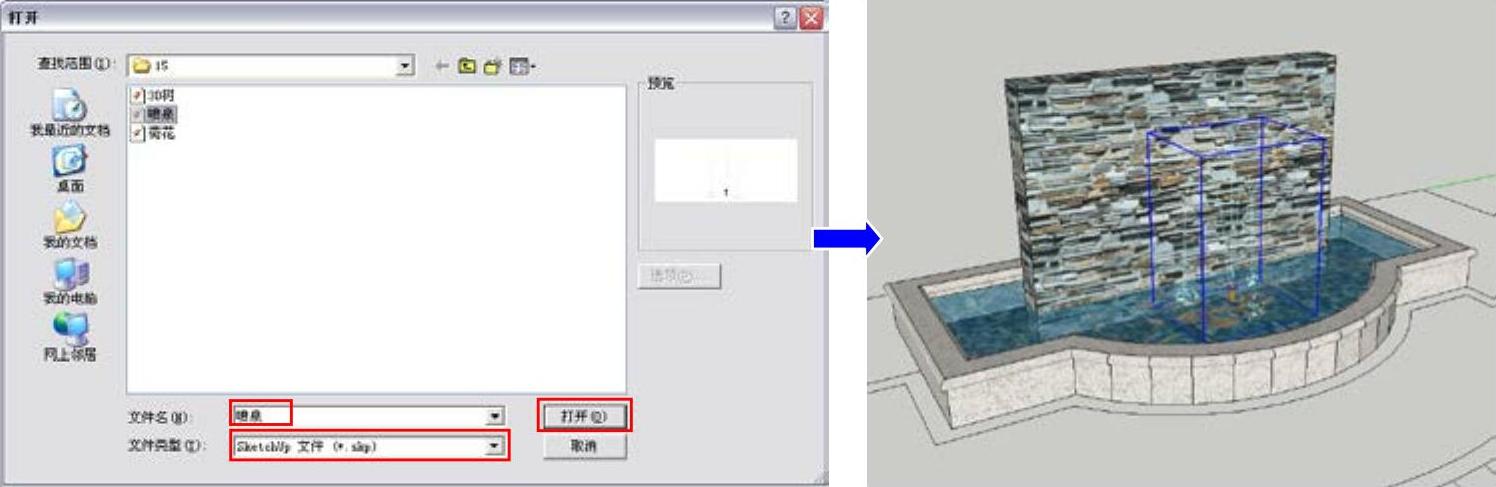

21)执行“文件|导入”菜单命令,弹出“打开”对话框,然后选择“案例/15/喷泉.skp”文件,再单击下侧的“打开”按钮,将其导入,再结合“移动”工具978-7-111-47633-7-Chapter15-103.jpg及“拉伸”工具978-7-111-47633-7-Chapter15-104.jpg对导入的模型组件进行编辑操作使其符合要求,如图15-54所示。


图15-54

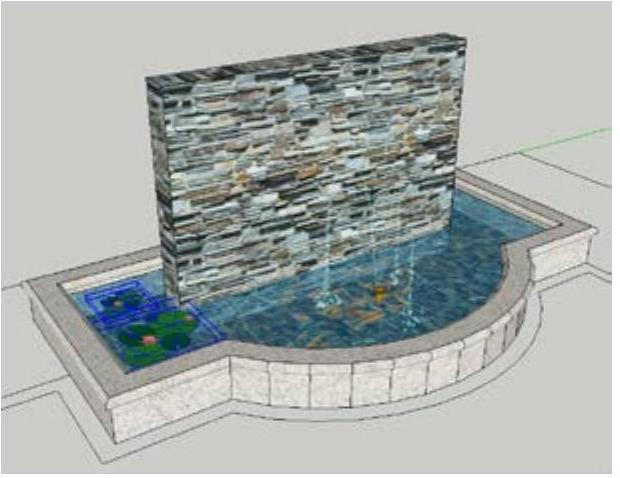

22)使用相同的方法,将“案例/15/荷花.skp”文件,导入到水池中的相应位置,如图15-55所示。

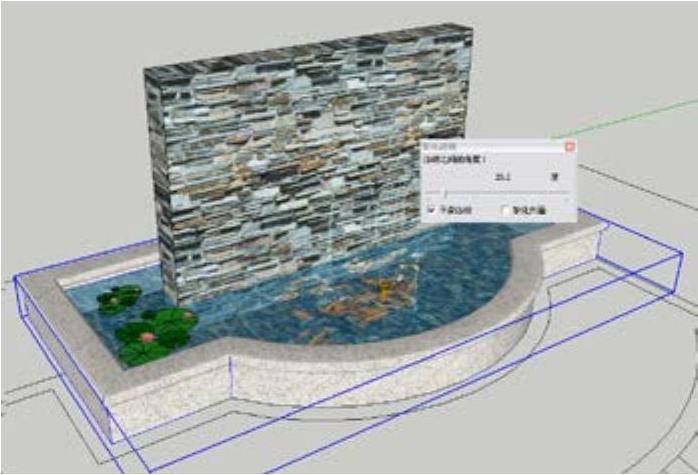

23)选择绘制的水池模型,然后单击鼠标右键,在弹出的快捷菜单中选择“软化/平滑边线”命令,弹出“柔化边线”对话框,然后在其中设置“法线之间的角度”值,并勾选“平滑法线”,如图15-56所示。


图15-55


图15-56
