15.3.3铺地模型的制作

使用直线或圆弧工具来绘制轮廓,再使用矩形和偏移工具来地铺轮廓,接着进行细节调整,然后推拉创建模型,最后进行材质的设置。

1)结合“直线”工具978-7-111-47633-7-Chapter15-26.jpg及“圆弧”工具978-7-111-47633-7-Chapter15-27.jpg,捕捉平面图上的相应轮廓,绘制如图15-17所示的造型。

2)将上一步绘制的造型创建为组,接着双击创建的组,进入组的内部编辑状态,然后使用“偏移”工具978-7-111-47633-7-Chapter15-28.jpg,将绘制的造型面向内进行偏移,偏移捕捉至平面图的相应边线上,如图15-18所示。


图15-17


图15-18

3)使用“矩形”工具978-7-111-47633-7-Chapter15-31.jpg,捕捉平面图上的相应轮廓绘制一个矩形面,如图15-19所示。

4)使用“偏移”工具978-7-111-47633-7-Chapter15-32.jpg,将上一步绘制的矩形面向内进行偏移,偏移捕捉至平面图相应的轮廓线上,如图15-20所示。


图15-19


图15-20

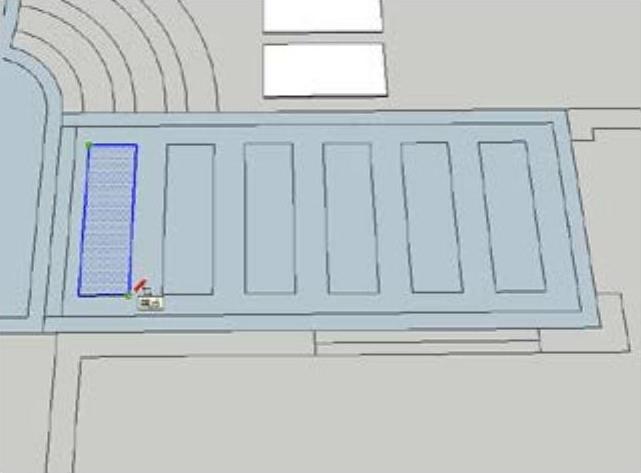

5)使用“矩形”工具978-7-111-47633-7-Chapter15-35.jpg,捕捉平面图上的相应轮廓绘制一个矩形面,如图15-21所示。

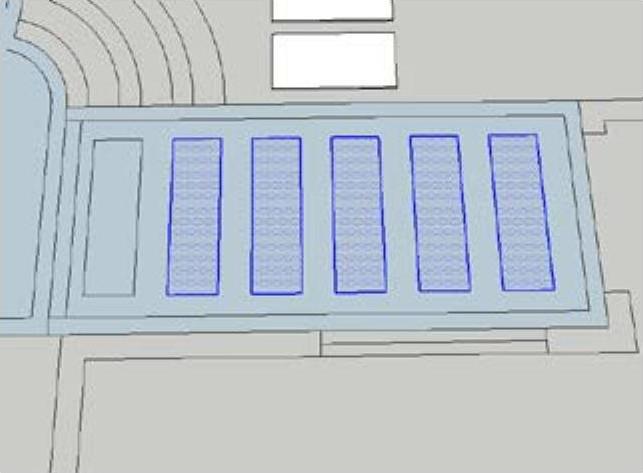

6)双击上一步绘制的矩形面,然后使用“移动”工具978-7-111-47633-7-Chapter15-36.jpg并配合键盘上的<Ctrl>键,将绘制的矩形面向右进行复制,如图15-22所示。


图15-21


图15-22

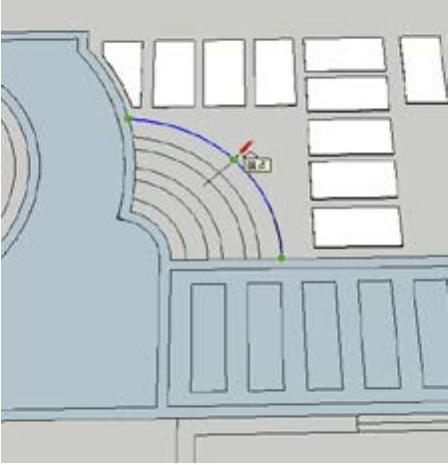

7)使用“圆弧”工具978-7-111-47633-7-Chapter15-39.jpg,捕捉平面图上的相应轮廓绘制一段圆弧,如图15-23所示。

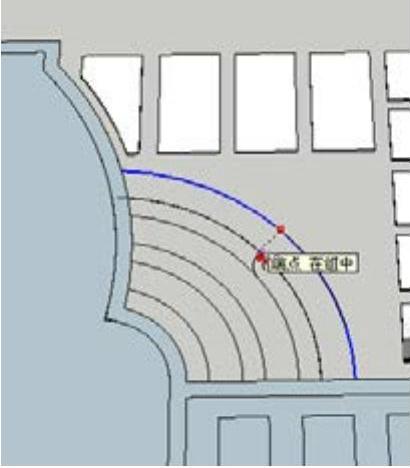

8)使用“偏移”工具978-7-111-47633-7-Chapter15-40.jpg,将上一步绘制的圆弧向内进行偏移复制,偏移捕捉至平面图相应的圆弧轮廓线上,如图15-24所示。

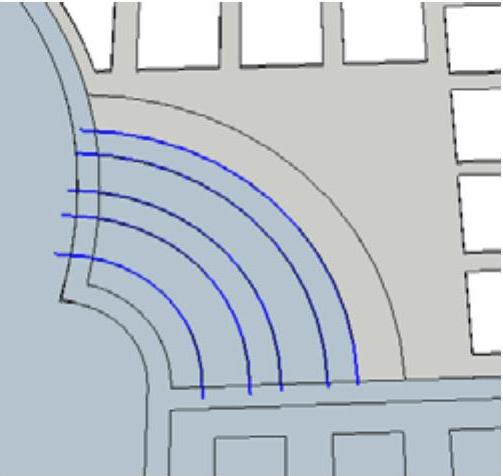

9)使用“偏移”工具978-7-111-47633-7-Chapter15-41.jpg,对上一步偏移的圆弧向内进行多次偏移操作,如图15-25所示。


图15-23


图15-24


图15-25

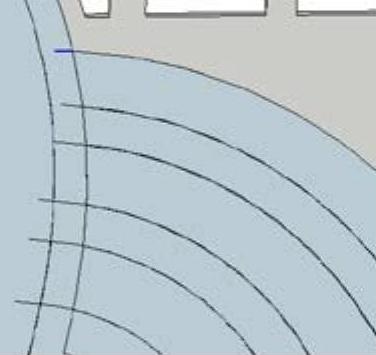

10)使用“线条”工具978-7-111-47633-7-Chapter15-45.jpg,在右侧的圆弧上补绘一条线条,为其封面,如图15-26所示。(www.daowen.com)

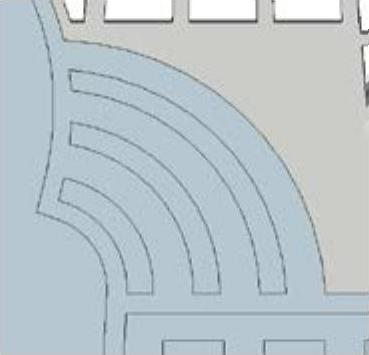

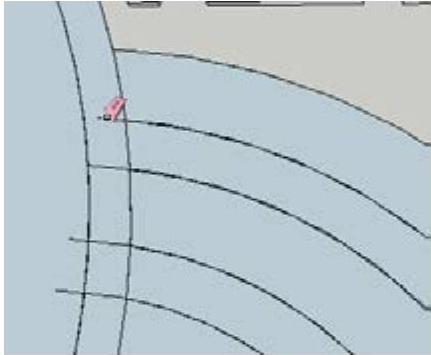

11)使用“擦除”工具978-7-111-47633-7-Chapter15-46.jpg,对图中的多余线条进行擦除操作,如图15-27所示。擦除以后的效果如图15-28所示。


图15-26


图15-27


图15-28

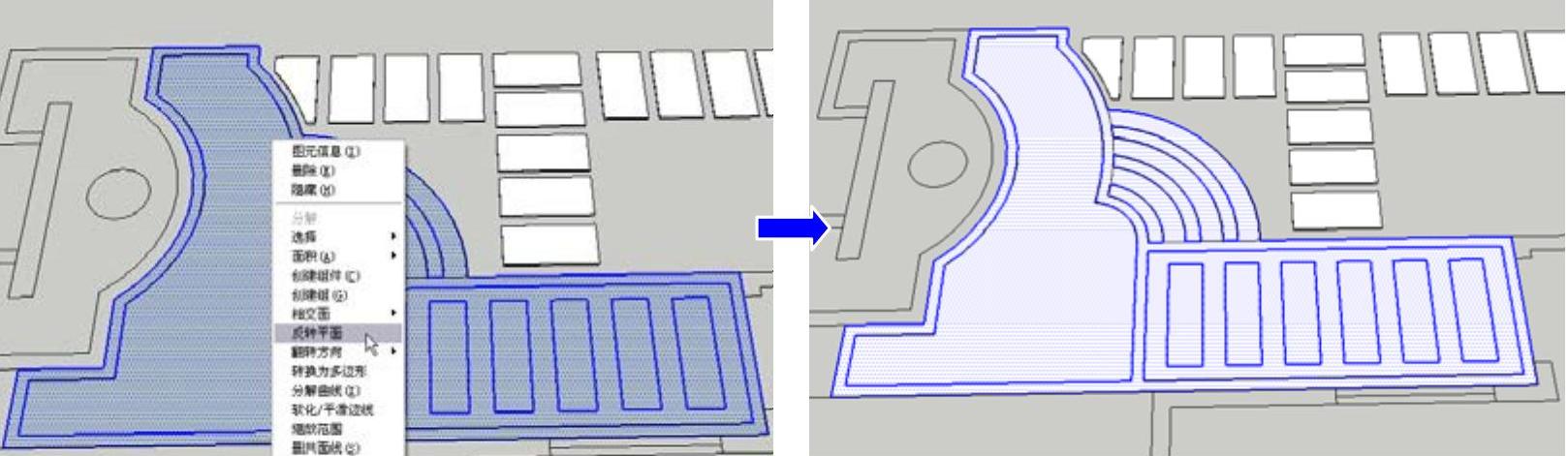

12)用鼠标左键三击绘制的模型面,然后单击鼠标右键并在弹出菜单中选择“反转平面”命令,将模型面进行平面反转使其正面朝上,如图15-29所示。


图15-29

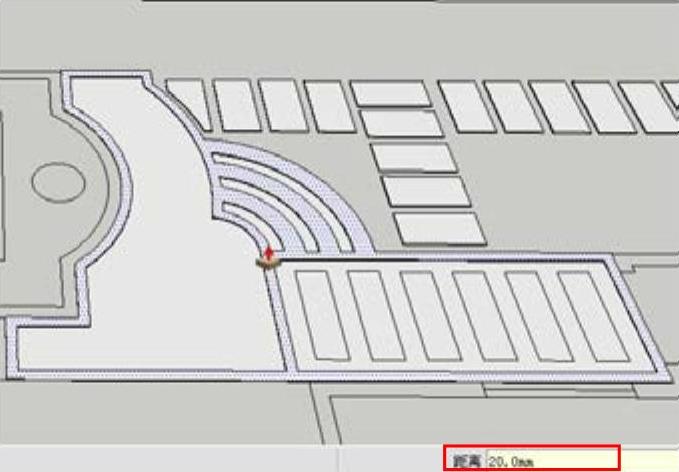

13)使用“推/拉”工具978-7-111-47633-7-Chapter15-51.jpg,将相应的造型面向上拉20mm的高度,如图15-30所示。

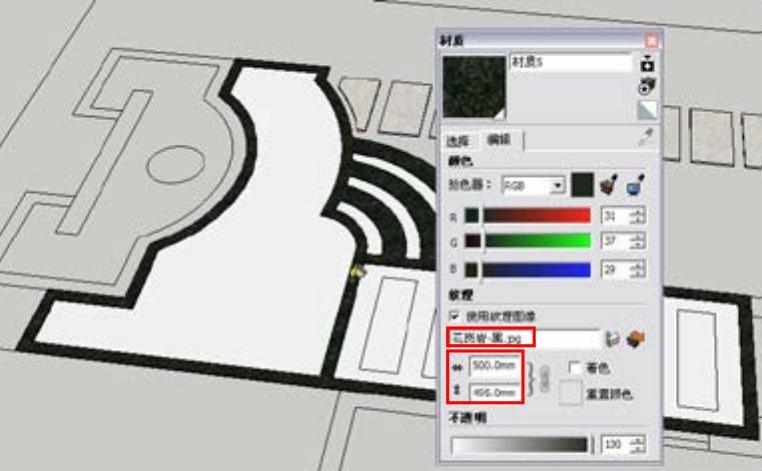

14)使用“颜料桶”工具978-7-111-47633-7-Chapter15-52.jpg,打开“材质”编辑器,单击“创建材质”按钮978-7-111-47633-7-Chapter15-53.jpg创建一个新材质,然后为上一步拉伸的造型指定一种花岗岩材质(该材质的贴图文件为“案例15/花岗岩-黑.jpg”文件),并设置贴图文件的长宽比值,如图15-31所示。


图15-30


图15-31

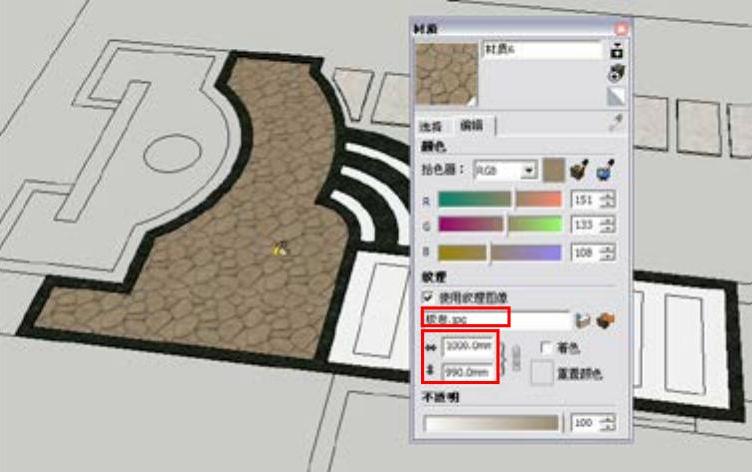

15)单击“创建材质”按钮978-7-111-47633-7-Chapter15-56.jpg创建一个新材质,然后为图中相应的造型指定一种板岩材质(该材质的贴图文件为“案例15/板岩.jpg”文件),并设置贴图文件的长宽比值,如图15-32所示。

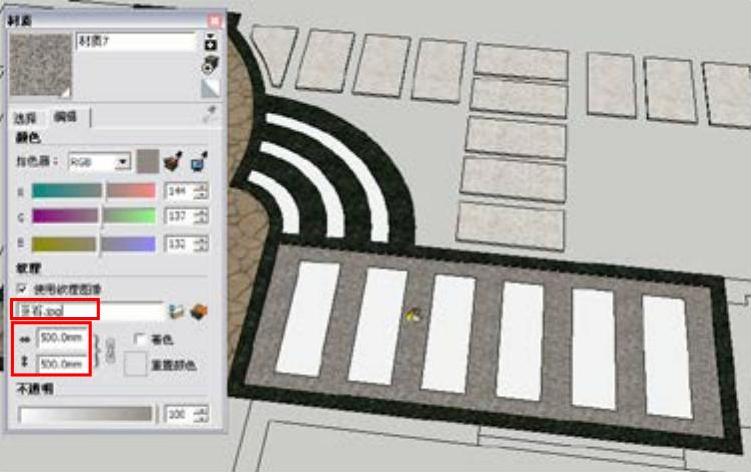

16)单击“创建材质”按钮978-7-111-47633-7-Chapter15-57.jpg创建一个新材质,然后为图中相应的造型指定一种豆石材质(该材质的贴图文件为“案例15/豆石.jpg”文件),并设置贴图文件的长宽比值,如图15-33所示。


图15-32


图15-33

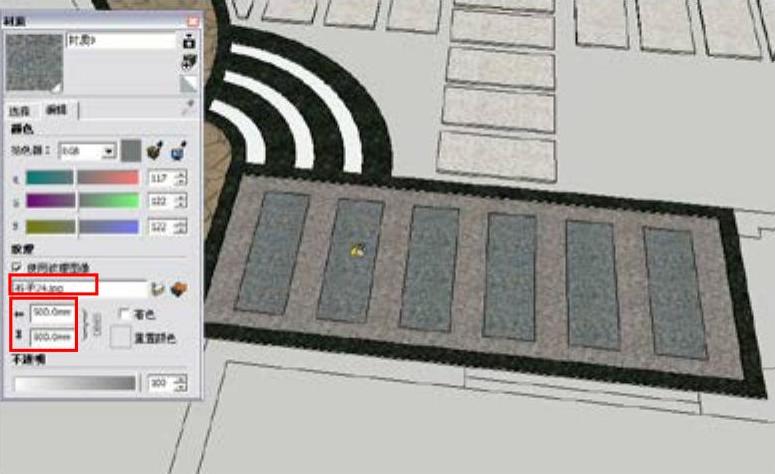

17)单击“创建材质”按钮978-7-111-47633-7-Chapter15-60.jpg创建一个新材质,然后为图中相应的造型指定一种石子材质(该材质的贴图文件为“案例15/石子.jpg”文件),并设置贴图文件的长宽比值,如图15-34所示。

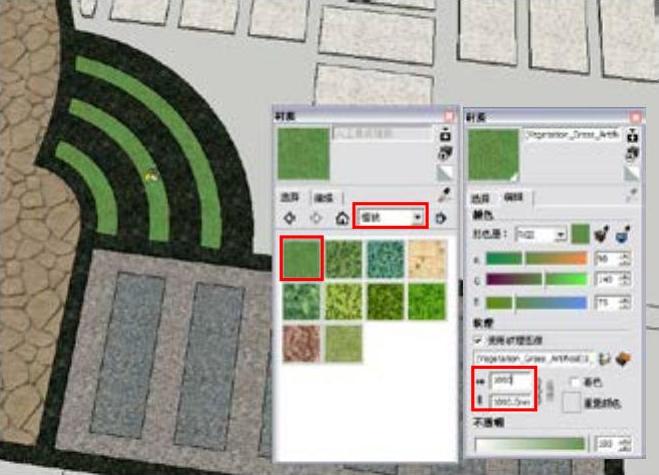

18)为图中的相应造型指定一种草地材质,并设置贴图文件的长宽比值,如图15-35所示。


图15-34


图15-35
