CAD图样导入SketchUp图形后，制作汀步模型并设置材质，然后按照图形要求在指定位置复制或阵列，并对指定的汀步模型作适当的修改。

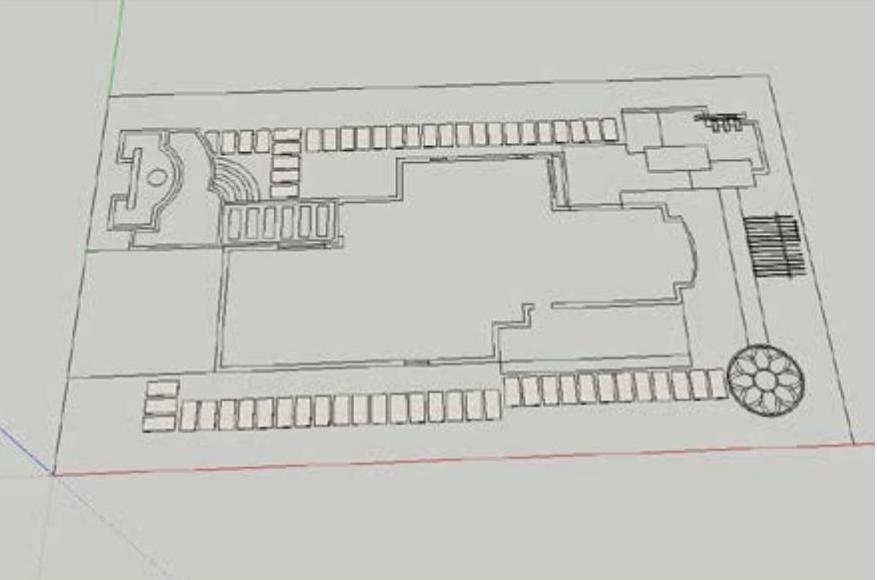

1）框选导入的CAD图样内容，然后单击鼠标右键，在弹出的菜单中选择“创建组”命令将创建成组，如图15-11所示

图15-11

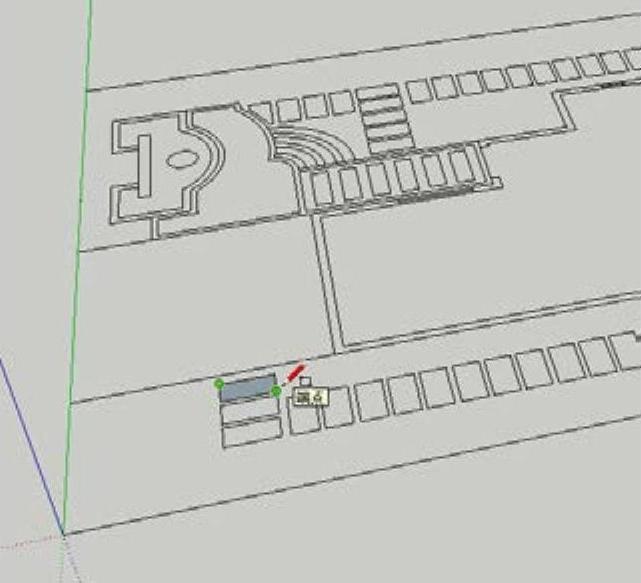

2）使用“矩形”工具，捕捉导入图样上的相应轮廓绘制一个矩形，作为汀步石的外轮廓，如图15-12所示。

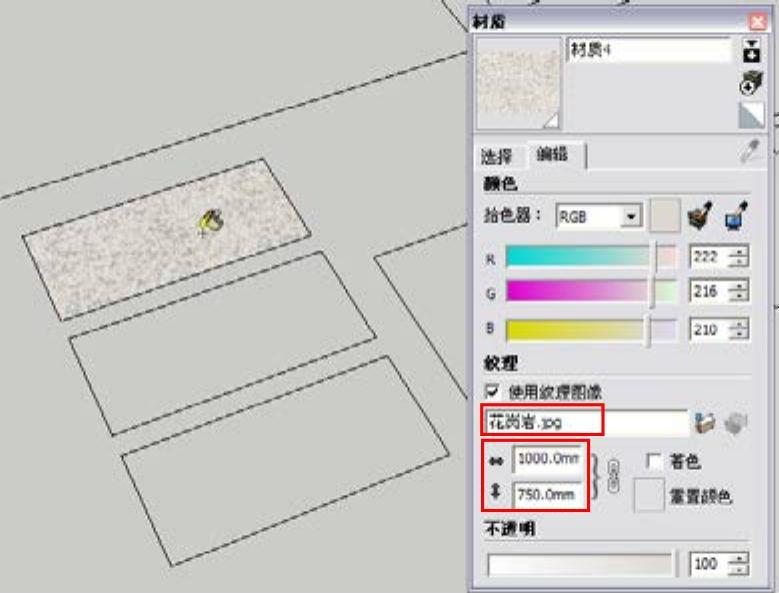

3）使用“颜料桶”工具，打开“材质”编辑器，为上一步绘制的矩形指定一种花岗岩材质（该材质的贴图文件为“案例15/花岗岩.jpg”文件），并设置贴图文件的长宽比值，如图15-13所示。

图15-12

图15-13

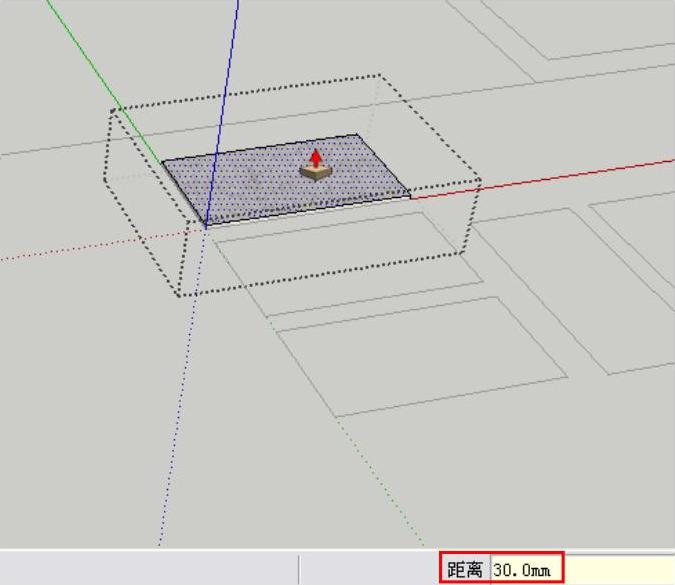

4）将绘制的汀步石矩形创建为组，然后双击创建的组，进入组的内部编辑状态，再使用“推/拉”工具，将绘制的矩形面向上拉30mm的高度，如图15-14所示。(www.daowen.com)

5）使用“移动”工具并结合键盘上的<Ctrl>键，将绘制的汀步石移动复制到平面图中相应的位置处，在复制的过程中注意结合“旋转”工具的使用，如图15-15所示。

图15-14

图15-15

6）接下来制作平面图上方那块带有圆弧形的汀步石。使用“移动”工具并结合键盘上的<Ctrl>键，将右侧的汀步石向左复制一个。

7）双击上一步复制的汀步石，进入组的内部编辑状态，然后使用“圆弧”工具，捕捉平面图上的相应轮廓线条绘制一段圆弧。

8）使用“推/拉”工具，将圆弧所分割的左下侧的面向下推30mm的距离，如图15-16所示。

图15-16
