在创建完模型之后，需要对模型赋予相应的材质，指定相应的视角，然后将场景输出为相应的图像文件，以便于进行后期处理。具体操作步骤如下。

1）在制作完别墅的模型之后，接下来使用“颜料桶”工具为模型赋予相应的材质，其赋予材质后的效果如图14-143所示。

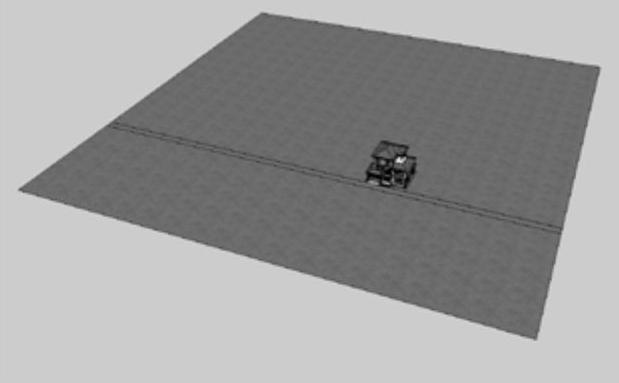

2）使用“矩形”工具，在别墅模型的下侧绘制几个适当大小的矩形，作为草地及路面，并为其赋予相应的草地及路面材质，如图14-144所示。

图14-143

图14-144

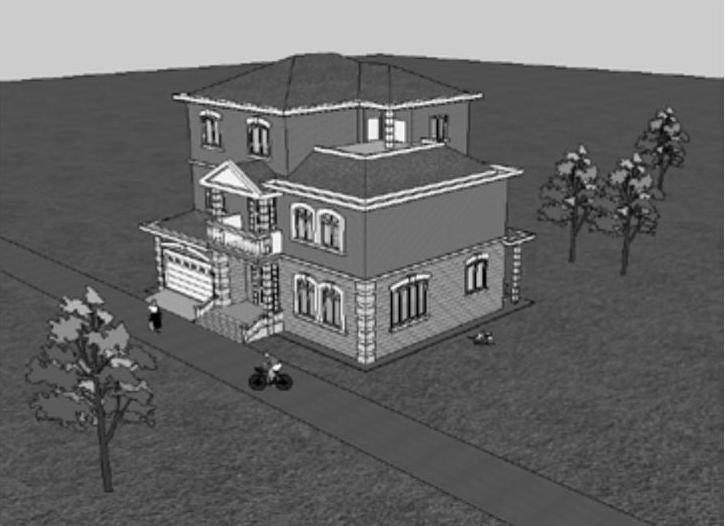

3）执行“窗口|组件”菜单命令，为场景添加一些树木、人物、动物等配景组件，如图14-145所示。

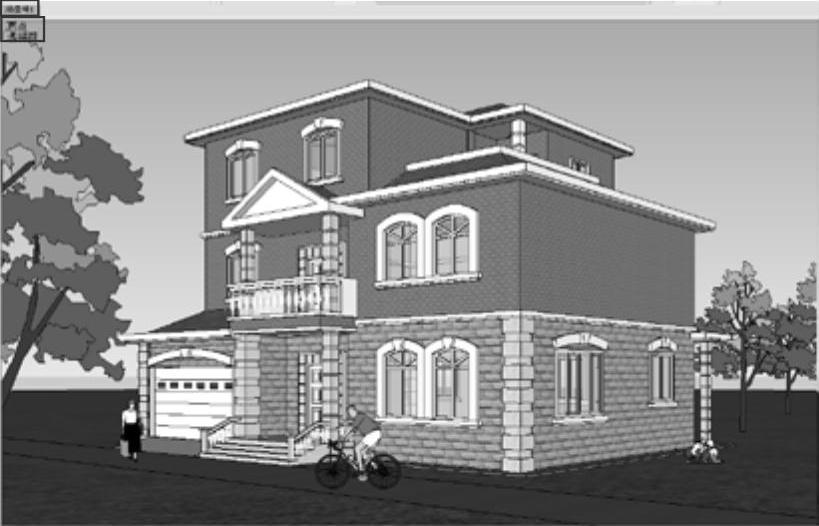

4）调整场景的视角，接下来执行“镜头|两点透视图”菜单命令，将视图的视角改为两点透视图效果，然后执行“视图|动画|添加场景”菜单命令，为场景添加一个场景页面用来固定视角，如图14-146所示。

图14-145

图14-146

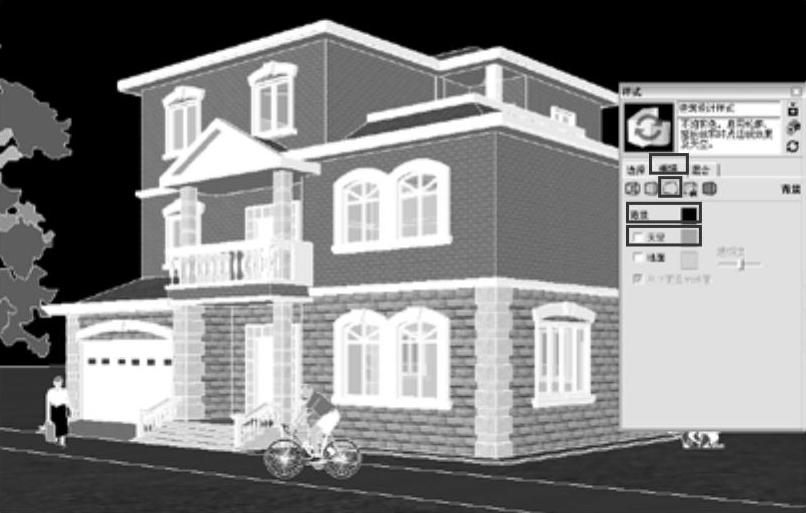

5）执行“窗口|样式”菜单命令，打开“样式”编辑器，接下来切换到“编辑”选项卡下的“背景设置”选项，在其中取消“天空”选项的勾选，并设置“背景”的颜色为纯黑色，如图14-147所示。

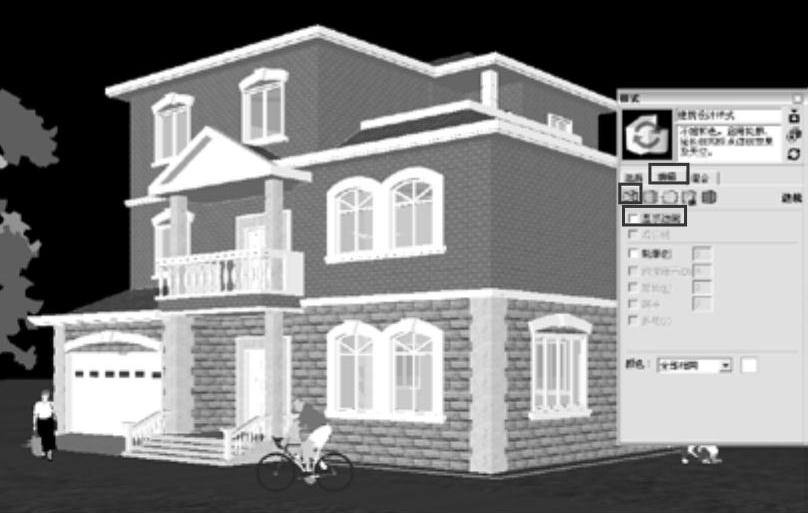

6）切换到“编辑”选项卡下的“边线设置”选项，在其中取消“显示边线”选项的勾选，如图14-148所示。(www.daowen.com)

图14-147

图14-148

7）执行“视图|工具栏|阴影”菜单命令，打开“阴影”工具栏，接下来单击“显示/隐藏阴影”按钮，将阴影在视图中显示出来，然后单击“阴影设置”按钮，打开“阴影设置”面板，在其中设置相关的参数，如图14-149所示。

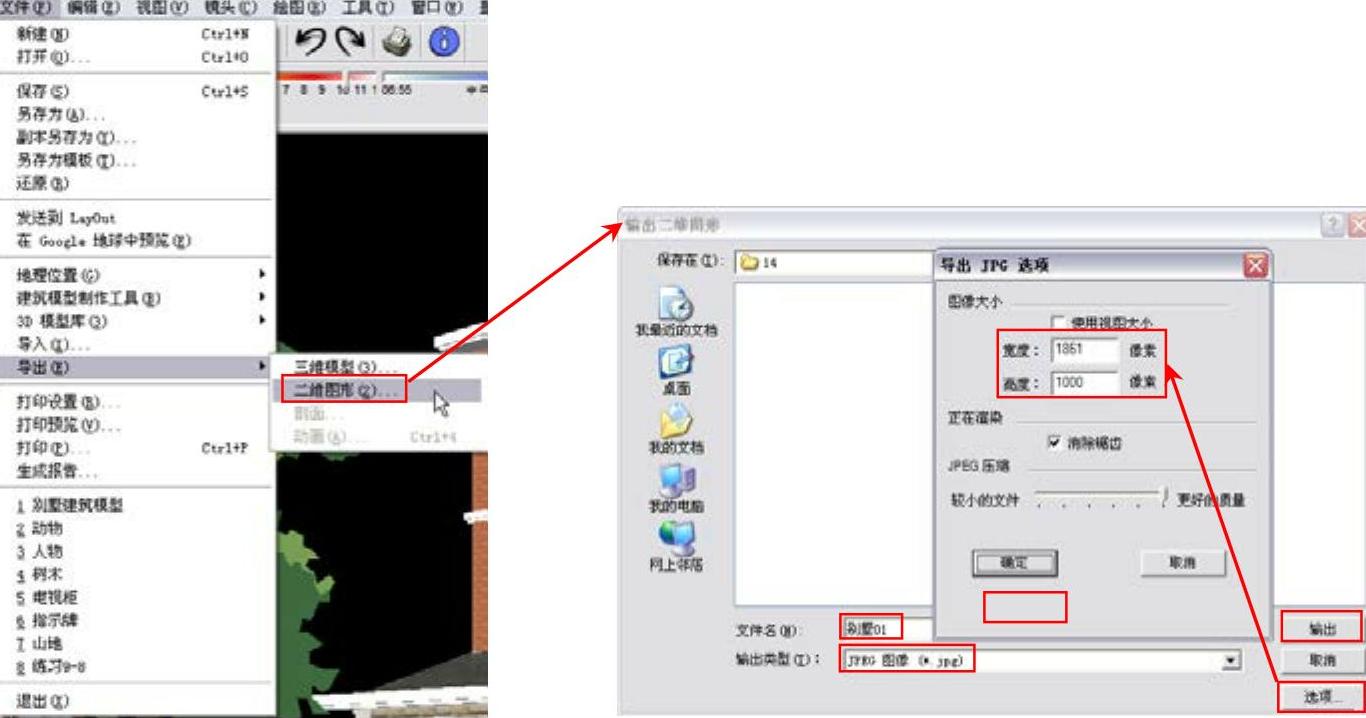

8）执行“文件|导出|二维图形”菜单命令，弹出“输出二维图形”对话框，在其中输入文件名“别墅01”，文件格式为“JPEG图像（*.jpg）”，接着单击“选项”按钮，弹出“导出JPG选项”对话框，在其中输入输出文件的大小，再单击下侧的“确定”按钮，返回“输出二维图形”对话框，然后单击“输出”按钮，将文件输出到相应的存储位置，如图14-150所示。

图14-149

图14-150

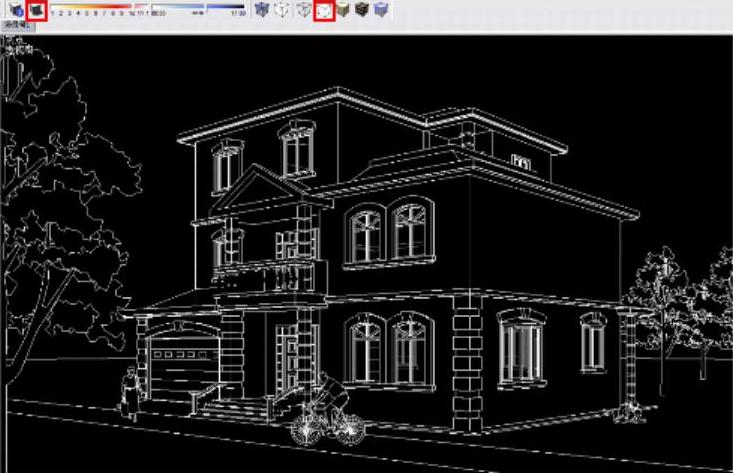

9）单击“样式”工具栏中的“隐藏线”按钮，将视图的显示模式切换为“隐藏线”显示模式，然后单击“阴影”工具栏中的“显示/隐藏阴影”按钮，将阴影的显示关闭，如图14-151所示。

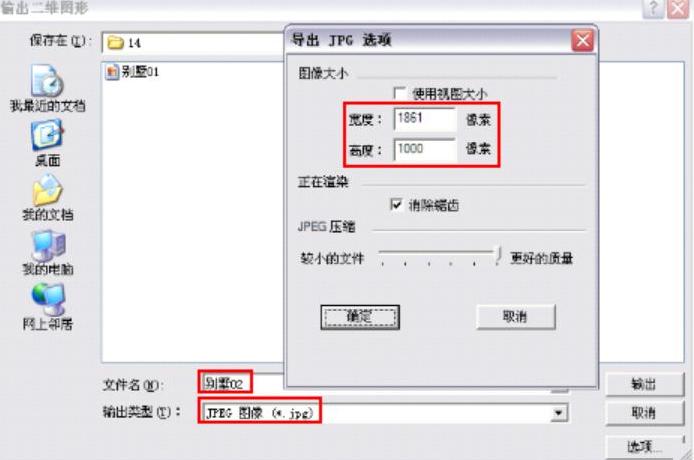

10）执行“文件|导出|输入二维图形”菜单命令，将图像文件输出到相应的存储位置，如图14-152所示。

图14-151

图14-152
