视频：在SketchUp中输出图像.avi


在对模型赋予相应的材质后，需要在SketchUp软件中将文件导出为相应的图像文件，以便进行后期效果图的处理。

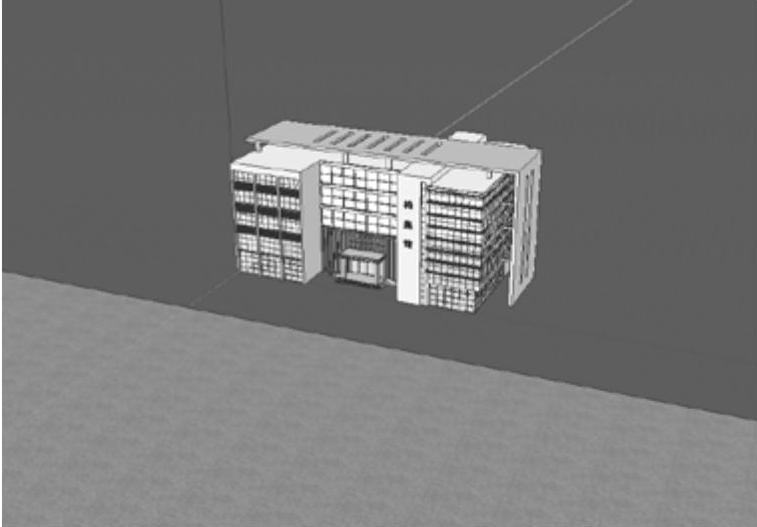

1）使用“矩形”工具，在建筑的下方绘制两个适当大小的矩形作为路面与草地，并为其赋予相应的材质，如图13-94所示。

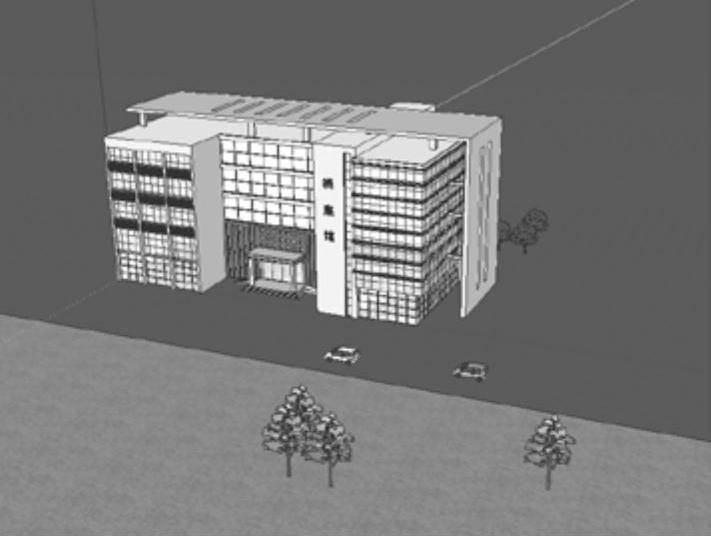

2）执行“窗口|组件”菜单命令，为场景添加一些树木、汽车等配景组件，如图13-95所示。

图13-94

图13-95

3）调整场景的视角，接下来执行“镜头|两点透视图”菜单命令，将视图的视角改为两点透视图效果，然后执行“视图|动画|添加场景”菜单命令，为场景添加一个场景页面用来固定视角，如图13-96所示。

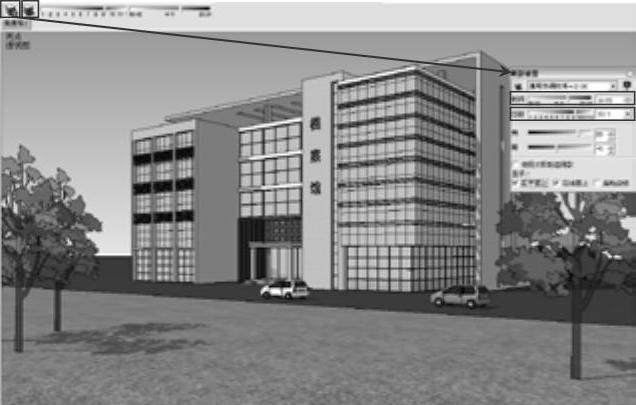

4）执行“视图|工具栏|阴影”菜单命令，打开“阴影”工具栏，接下来单击“显示/隐藏阴影”按钮，将阴影在视图中显示出来，然后单击“阴影设置”按钮，打开“阴影设置”面板，在其中设置相关的参数，如图13-97所示。

图13-96

图13-97

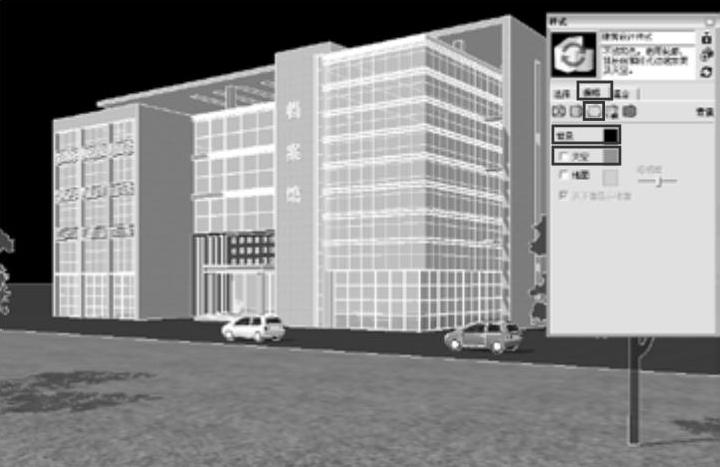

5）执行“窗口|样式”菜单命令，打开“样式”编辑器，接下来切换到“编辑”选项卡下的“背景设置”选项，在其中取消“天空”选项的勾选，并设置“背景”的颜色为纯黑色，如图13-98所示。(www.daowen.com)

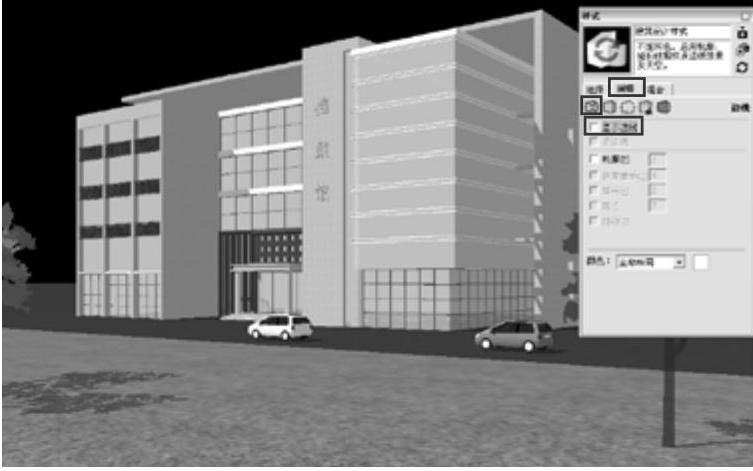

6）切换到“编辑”选项卡下的“边线设置”选项，在其中取消“显示边线”复选框的勾选，如图13-99所示。

图13-98

图13-99

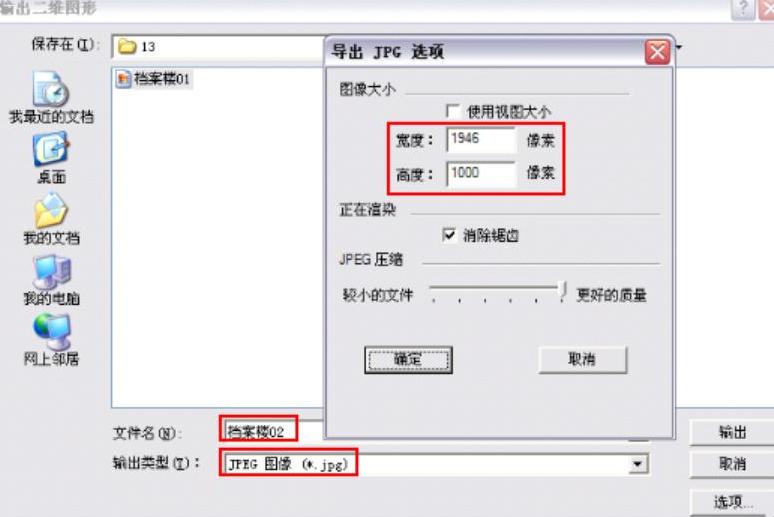

7）执行“文件|导出|二维图形”菜单命令，弹出“输出二维图形”对话框，在其中输入文件名“档案楼01”，文件格式为“JPEG图像（*.jpg）”，接着单击“选项”按钮，弹出“导出JPG选项”对话框，在其中输入输出文件的大小，再单击下侧的“确定”按钮，返回“输出二维图形”对话框，然后单击“输出”按钮，将文件输出到相应的存储位置，如图13-100所示。

图13-100

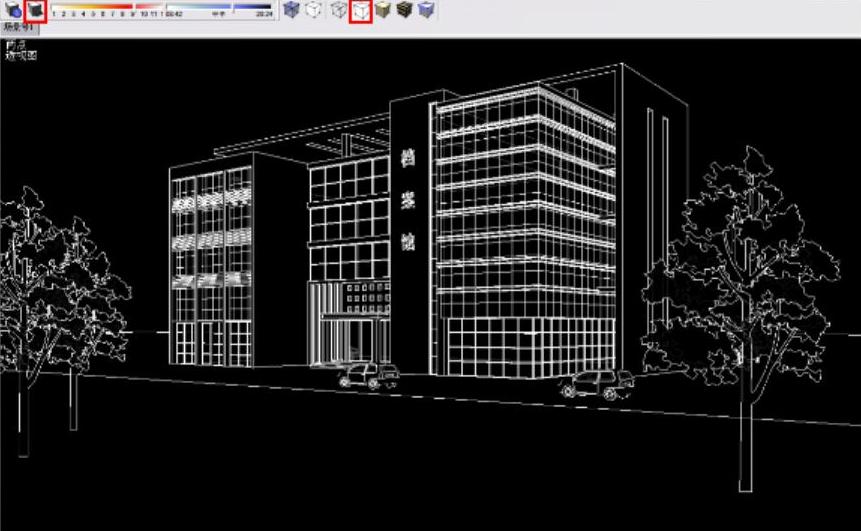

8)单击“样式”工具栏中的“隐藏线”按钮，将视图的显示模式切换为“隐藏线”显示模式，然后单击“阴影”工具栏中的“显示／隐藏阴影”按钮，将阴影的显示关闭，如图13-101所不。

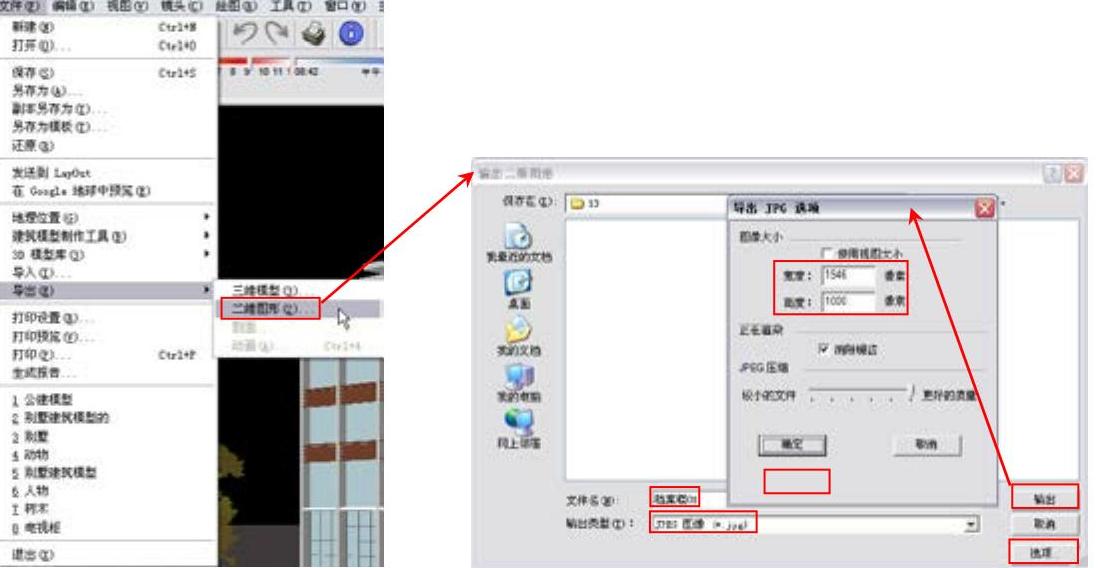

9)执行“文件I导出I二维图形”菜单命令，将图像文件输出到相应的存储位置，如图13-102所示。

图13-101

图13-102
