OBJ文件格式是一种三维的文件格式，由Wavefront公司创造，用于它们高级的Visualizer产品。OBJ是一种基于文件的格式，支持自由格式和多边形几何体。一个附加的MTL文件用来描述定义在OBJ文件中的材质。

导出为OBJ格式文件的具体操作步骤如下。

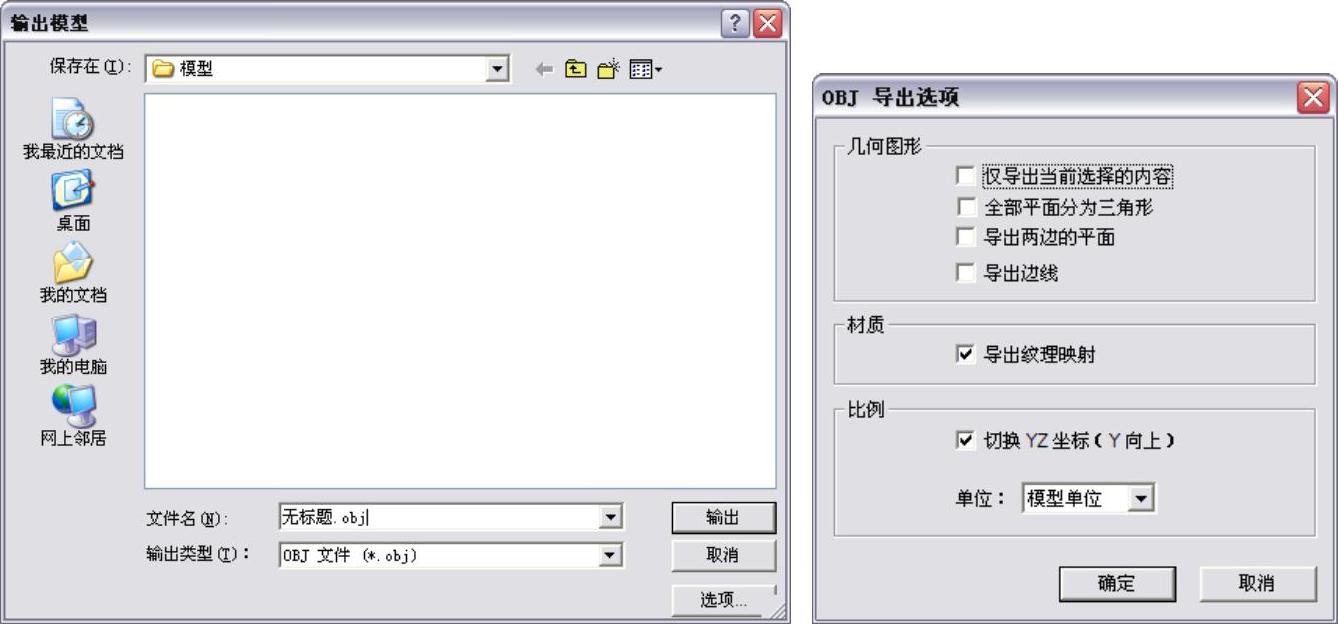

执行“文件|导出|三维模型”菜单命令，然后在弹出的“输出模型”对话框中设置导出的文件名和文件格式（OBJ格式），如图11-26所示。

图11-26

选项讲解 “OBJ导出选项”对话框

知识要点

●“仅导出当前选择的内容”：只有被选中的几何体才能被导出。如果没有选中任何物体，整个模型都会被导出。(www.daowen.com)

●“全部平面分为三角形”：当选中该复选框的时候，SketchUp模型会将输出变为三角形，而不是多边形。

●“导出两边的平面”：选中将选项，模型将以双面导出。

●“导出边线”：当选中此复选框时，SketchUp导出OBJ线实体自己的边线。如果没有，边线就会被忽略。大部分应用程序在导入的时候会忽略这些，所以很多时候都不需要选择。

●“导出纹理映射”：选择该复选框后可以将模型场景中的材质文件全部导出到一个文件夹内。

●“切换YZ坐标（Y向上）”：OBJ格式默认是以xz平面作为水平面的，而SketchUp是以xy作为水平面的。选择该选项后，导出的文件将自动转换为OBJ格式的平面标准。

●“单位”：选择导出模型使用的尺寸单位，系统默认的单位为“模型单位”。
