3DS格式的文件支持SketchUP导出材质、贴图和照相机，比DWG格式和DXF格式更能完美地转换SketchUp模型。

导出为3DS格式文件的具体操作步骤如下。

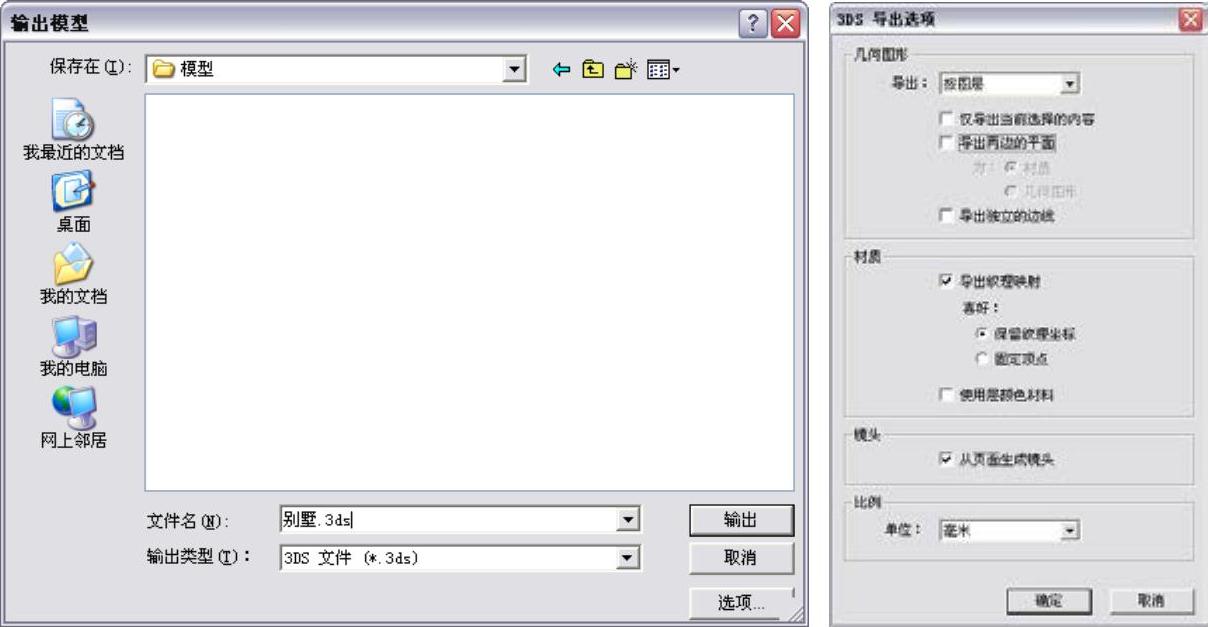

执行“文件|导出|三维模型”菜单命令，打开“输出模型”对话框，然后设置导出的文件名和文件格式（3DS格式），如图11-23所示。

图11-23

选项讲解 “3DS导出选项”对话框

知识要点

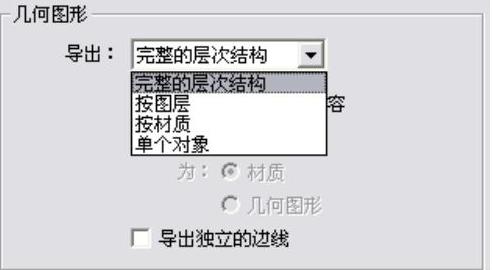

●几何图形：用于设置导出的模型，在该项的下拉列表中包含了4个不同的选项，如图11-24所示。

完整的层次结构：该模式下，SketchUp将按组和组件的层级关系导出模型。

按图层：该模式下，模型将按同一图层上的物体导出。

按材质：该模式下，SketchUp将按材质贴图导出模型。

(www.daowen.com)

图11-24

单个对象：该模式用于将整个模型导出为一个已命名的物体，常用于导出为大型基地模型创建的物体，例如导出一个单一的建筑模型。

●仅导出当前选择的内容：勾选该选项将只导出当前选中的实体。

●导出两边的平面：勾选该选项将激活下面的“材质”和“几何图形”附属选项，其中“材质”选项能开启3DS材质定义中的双面标记，这个选项导出的多边形数量和单面导出的多边形数量一样，但渲染速度会下降，特别是开启阴影和反射效果的时候；另外，这个选项无法使用SketchUp中的表面背面的材质。相反，“几何图形”选项则是将每个SketchUp的面都导出两次，一次导出正面，另一次导出背面；导出的多边形数量增加一倍，同样，渲染速度也会下降，但是导出的模型两个面都可以渲染，并且正反两面可有不同的材质。

●导出纹理映射：勾选该复选框可以导出模型的材质贴图。

提示：3DS文件的材质文件名限制在8个字符以内，不支持长文件名，建议用英文和字母表示。此外，不支持SketchUp对贴图颜色的改变。

●保留纹理坐标：该选项用于在导出3DS文件时，不改变SketchUp材质贴图的坐标。只有勾选“导出纹理映射”复选框后，该选项和“固定顶点”选项才被激活。

●固定顶点：该选项用于在导出3DS文件时，保存贴图坐标与平面视图对齐。

●使用层颜色材料：3DS格式不能直接支持图层，勾选这个复选框将以SketchUp的图层分配为基准来分配3DS材质，可以按图层对模型进行分组。

●从页面生成镜头：该选项用于保存时为当前视图创建照相机，也为每个SketchUp页面创建照相机。

●单位：指定导出模型使用的测量单位。默认设置是“模型单位”，及SketchUp的系统属性中指定的当前单位。
