SketchUp允许用户导出JPG、BMP、TGA、TIFF、PNG和EPix等格式的二维光栅图像。

1.导出JPG格式的图像

JPG的全名是JPEG。JPEG图片以24位颜色存储单个删除图像。JPEG是与平台无关的格式，支持最高级别的压缩，不过，这种压缩是有损耗的。渐近式JPEG文件支持交错。

将文件导出为JPG格式的具体操作步骤如下。

1）在绘图窗口中设置需要导出的模型视图。

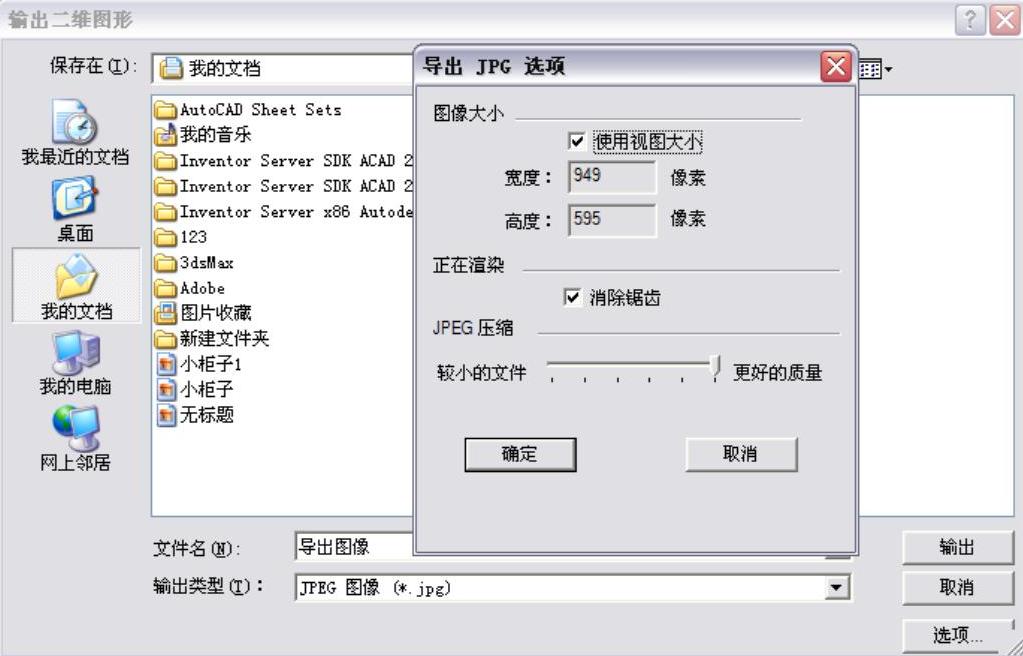

2）设置视图后，执行“文件|导出|二维图形”菜单命令，打开“输出二维图形”对话框，然后设置导出的文件名和文件格式（JPG格式），如图11-19所示。

图11-19

选项讲解 “导出JPG选项”对话框

知识要点

●使用视图大小：勾选该复选框，则导出图像的尺寸大小为当前视图窗口大小，取消勾选该复选框则可以自定义图像尺寸。

●宽度/高度：指定图像的尺寸，以像素为单位。指定的尺寸越大，导出时间越长，消耗内存越多，生成的图像文件也越大。最好只按需要导出的相应大小的图像文件。

●消除锯齿：开启该选项后，SketchUp会对导出图像做平滑处理。这需要更多的导出时间，但可以减少图像中的线条锯齿。

2.导出PDF/EPS格式的图像

PDF（Portable Document Format，便携文件格式）是一种电子文件格式，与操作系统平台无关，由Adobe公司开发而成。PDF文件是以PostScript语言图像模型为基础，无论在哪种打印机上都可保证精确的颜色和准确的打印效果，即PDF会忠实地再现原稿的每一个字符、颜色以及图像。

EPS（Encapsulated PostScript）是图像处理工作中最重要的格式，它在Mac和PC环境下的图形和版面设计中广泛应用，用在PostScript输出设备上打印。几乎每个绘画程序及大多数页面布局程序都允许保存EPS文档。在SketchUp中导出PDF或者EPS格式图像的具体操作步骤如下。

1）在绘图窗口中设置要导出的模型视图。

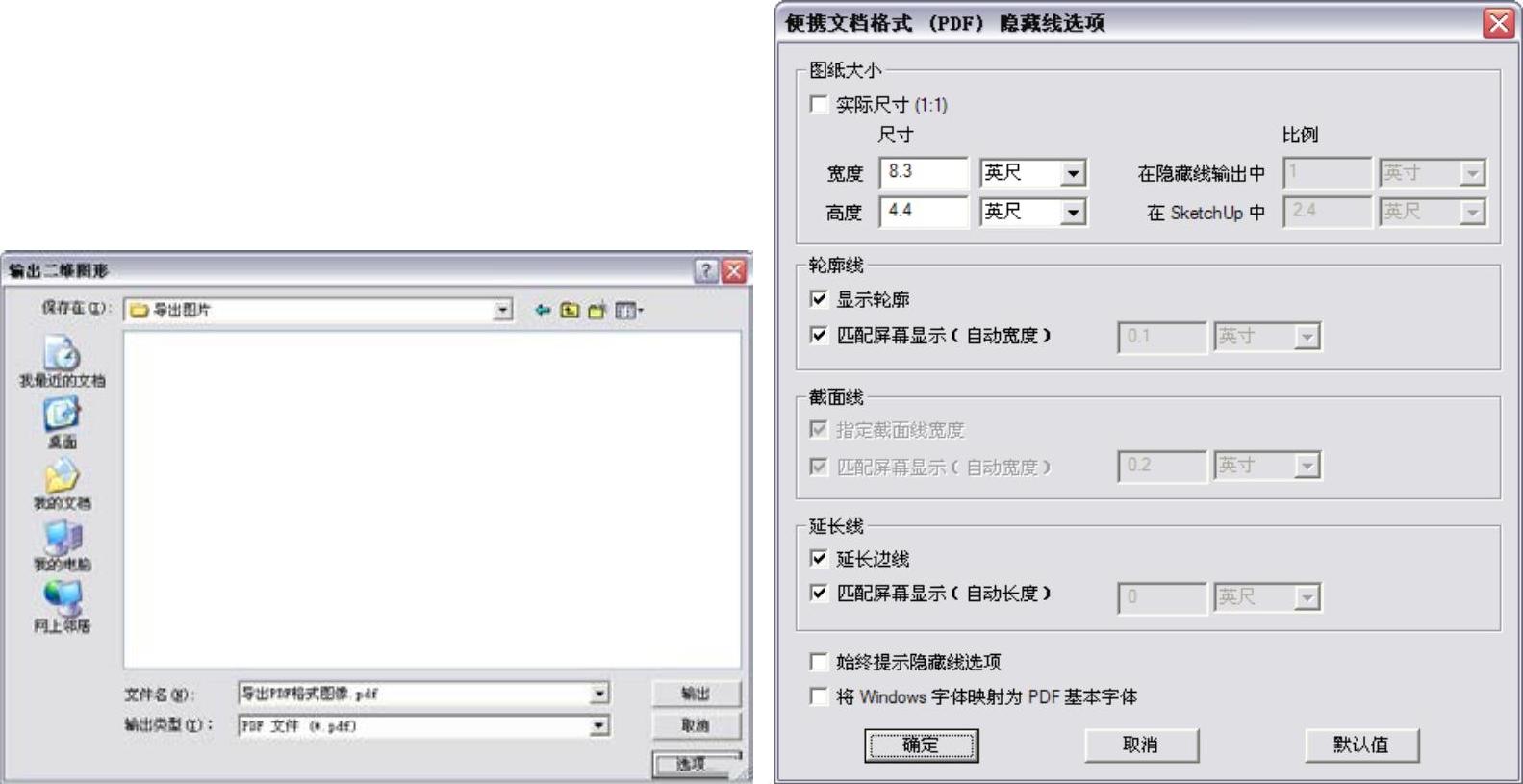

2）设置视图后，执行“文件|导出|二维图形”菜单命令打开“输出二维图形”对话框，然后设置输出的文件名和文件格式（PDF或者EPS格式），如图11-20所示。

图11-20

选项讲解 “便携文档格式（PDF）隐藏线选项”对话框

知识要点

●图纸大小：用于控制导出文件的比例以及尺寸。

实际尺寸：以SketchUp中的真实尺寸导出1∶1比例的模型或图像文件。

宽度/高度：设置文件导出的高度以及宽度。PDF/EPS文件的高度和宽度被限制在7200像素之内。

●轮廓线：用于控制导出图像轮廓线的宽度。(www.daowen.com)

显示轮廓：将SketchUp中显示的加粗轮廓线也导出到二维图像中。

匹配屏幕显示（自动宽度）：分析指定的输出尺寸，并且匹配轮廓线的宽度，让导出的图像与屏幕上显示的相似。

●截面线：用于控制截面线的宽度。

指定截面线宽度：指定导出的截面线的宽度。

匹配屏幕显示（自动宽度）：分析指定的输出尺寸，并且匹配截面线的宽度，让导出的图像与屏幕上显示的相似。

●延长线：用于控制是否导出边线出头的部分。

延长边线：选中此项后，将导出SketchUp中显示的边线出头部分。如没有选中，将导出正常的线条。

匹配屏幕显示（自动长度）：分析指定的输出尺寸，并且匹配边线出头的长度，让其与屏幕上显示的相似。

●始终提示隐藏线选项：每次导出PDF/EPS格式的时候，都提示该选项。

●将Windows字体映射为PDF基本字体：选择该项后，模型中的Windows字体将被相应地替换为PDF的字体。

3.导出EPix格式的图像

EPix格式（或EPX格式）格式是Piranesi（空间彩绘大师）能够识别的图像格式文件。

将文件导出为EPix格式的具体操作如下。

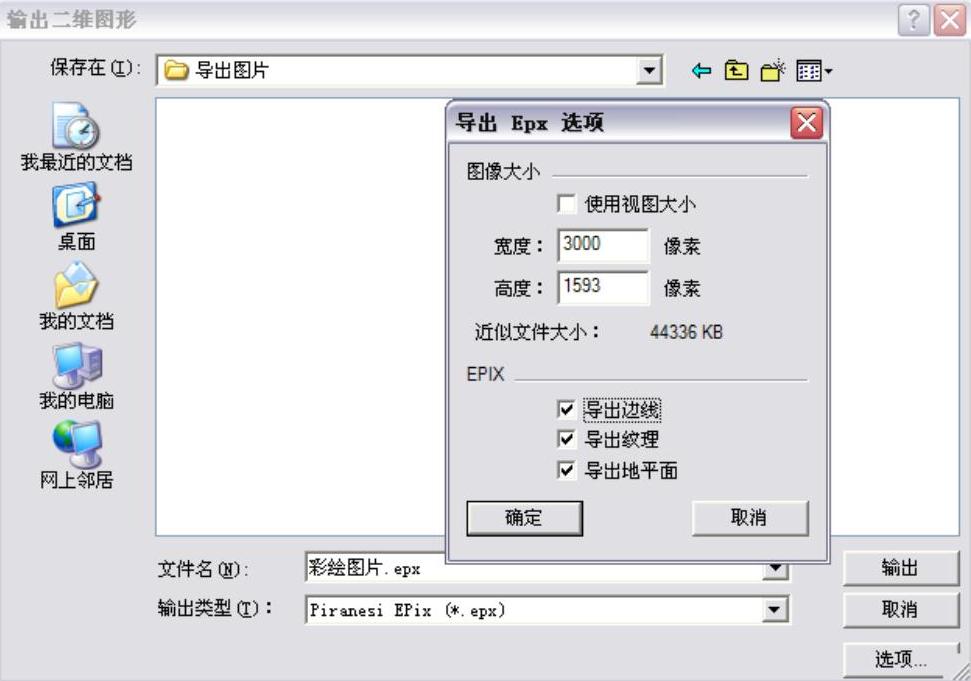

执行“文件|导出|输出二维图形”菜单命令，打开“输出二维图形”对话框，然后设置导出的文件名和文件格式（EPX格式），如图11-21所示。

图11-21

选项讲解 “导出Epx选项”对话框

知识要点

●使用视图大小：勾选该复选框后，将使用SketchUp绘图窗口的精确尺寸导出图像，如果没有勾选则可以自定义尺寸。通常，要打印的图像尺寸都比正常的屏幕尺寸要大，而EPix格式的文件存储了比普通光栅图像更多的信息通道，文件会更大，所以使用较大的图像尺寸会消耗较多的系统资源。

提示：SketchUp不能导出压缩过的EPix文件。将文件导出后，在Piranesi软件中重新保存导出的文件能使文件适当变小。另外，现在的SketchUp版本还不支持全景导出。

●导出边线：大多数三维程序导出文件到Piranesi绘图软件中时，不会导出边线。而不幸的是，边线是传统徒手绘制的基础。该选项用于将屏幕显示的边线样式导入EPix格式的文件中。

提示：如果在“样式”编辑器中的边线设置里关闭了“显示边线”选项，则这里不管是否勾选了“导出边线”复选框，导出的文件中都不会显示边线。

●导出纹理：勾选该复选框可以将所有贴图材质导入EPix格式的文件中。

提示：“导出纹理”复选框只有在为表面赋予了材质贴图并且处于贴图模式下才有效。

●导出地平面：SketchUp不适合渲染有机物体，例如人和树等，而Piranesi绘图软件则可以。该选项可以在深度通道中创建一个地平面，用于快速地放置人、树、贴图等，而不需要在SketchUp中建立一个地面。如果用户想要产生地面阴影，勾选该复选框是很必要的。
