SketchUp允许将模型导出为多种格式的二维矢量图，包括DWG、DXF、EPS和PDF格式。导出的二维矢量图可以方便地在任何CAD软件或矢量处理软件中导入和编辑。

提示：SketchUp的一些图形特性无法导出到二维矢量图中，包括贴图、阴影和透明度。

一学即会 导出为DWG和DXF矢量图

视频：导出为DWG和DXF矢量图.avi

案例：练习11-3.skp

下面通过实例的讲解，让读者掌握怎样将SketchUp场景文件导出为DWG/DXF格式的二维矢量图，其操作步骤如下。

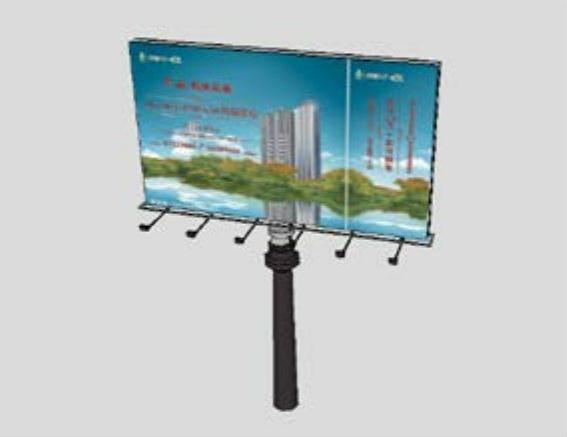

1）启动SketchUp软件，执行“文件|打开”菜单命令，打开“案例/11/场景文件/练习11-3”文件，然后在绘图窗口中调整好视图的视角（SketchUp会将当前视图导出，并忽略贴图、阴影等不支持的特性），如图11-11所示。

图11-11

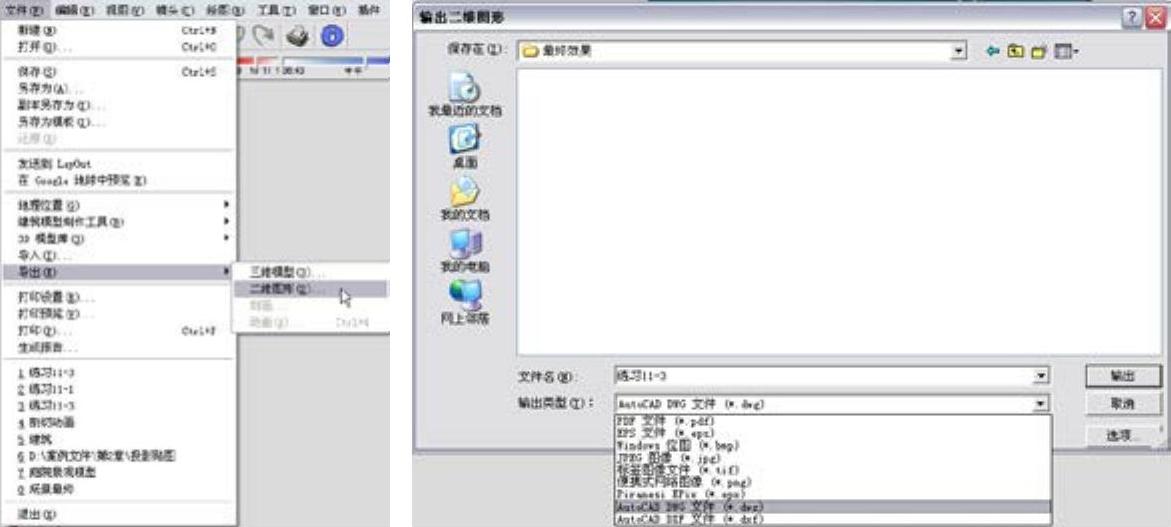

2）执行“文件|导出|二维图形”菜单命令，弹出“输出二维图形”对话框，然后设置“文件类型”为“AutoCAD DWG文件（*.dwg）”或者“AutoCAD DXF文件（*.dxf）”，接着设置好导出的文件名，如图11-12所示。

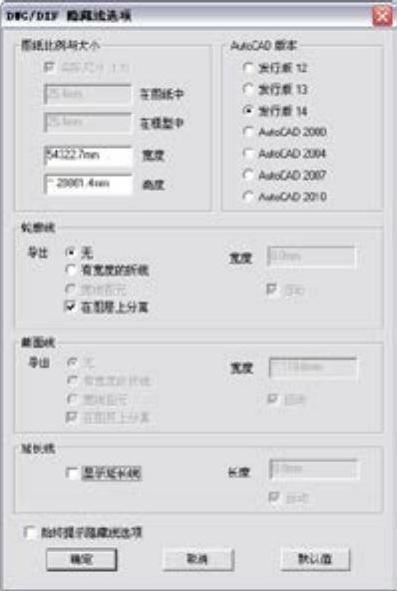

3）单击“选项”按钮并在弹出的对话框中设置导出的参数（具体参数设置可以参照下文的“技术专题”）。完成设置后，单击“输出”按钮即可进行导出，如图11-13所示。

图11-12

图11-13

技术专题 “DXG/DXF隐藏线选项”对话框

学习笔记

（1）“图纸比例与大小”选项组

●实际尺寸：勾选该选项将按真实尺寸1∶1导出。

●在图纸中/在模型中：“在图纸中”和“在模型中”的比例就是导出时的缩放比例。例如，在图纸中/在模型中=1毫米/1米，就相当于导出1∶1000的图形。另外，开启“透视显示”模式时不能定义这两项的比例，即使在“平行投影”模式下，也必须是表面的法线垂直于视图时才可以。(www.daowen.com)

●宽度/高度：定义导出图形的宽度和高度。

（2）“AutoCAD版本”选项组

在该选项组中可以选择导出的AutoCAD版本。

（3）“轮廓线”选项组

●无：如果设置“导出”为“无”，则导出时会忽略屏幕显示效果而导出正常的线条；如果没有设置该项，则SketchUp中显示的轮廓线会导出为较粗的线。

●有宽度的折线：如果设置“导出”为“有宽度的折线”，则导出的轮廓线为多段线实体。

●宽线图元：如果设置“导出”为“宽线图元”，则导出的截面线为粗线实体。该项只有导出AutoCAD2000以上版本的DWG文件才有效。

●在图层上分离：如果设置“导出”为“在图层上分离”，将导出专门的轮廓线图层，便于在其他程序中设置和修改。SketchUp的图层设置在导出二维隐藏线矢量图时不会直接转换。

（4）“截面线”选项组

该选项组中的设置与“轮廓线”选项组相类似。

（5）“延长线”选项组

●显示延长线：勾选该选项后，将导出SketchUp中显示的延长线。如果没有勾选该项，将导出正常的线条。这里有一点要注意，延长线在SketchUp中对捕捉参考系统没有影响，但在别的CAD程序中就可能出现问题，如果想编辑导出的矢量图，最好禁用该项。

●长度：用于指定延长线的长度。该项只有在激活“显示延长线”选项并取消“自动”选项后才生效。

●自动：勾选该选项将分析用户指定的导出尺寸，并匹配延长线的长度，让延长线和屏幕上显示的相似。该选项只有在激活“显示延长线”选项时才生效。

（6）始终提示隐藏线选项

勾选该选项后，每次导出DWG和DXF格式的二维矢量图文件时都会自动打开“DWG/DXF隐藏线选项”对话框；如果没有勾选该项，将使用上次的导出设置。

（7）“默认值”按钮

单击该按钮可以恢复系统默认值。
