SketchUp8.0草图大师快速导入DWG/DXF文件

作为真正的方案推敲软件,SketchUp必须支持方案设计的全过程。粗略抽象的概念设计是重要的,但精确的图样也同样重要。因此,SketchUp开始就支持导入和导出AutoCAD的DWG/DXF格式的文件。

一学即会 导入DWG和DXF格式文件

视频:导入DWG和DXF格式文件.avi

案例:练习11-1.dwg

下面通过实例的讲解,来具体了解怎样在SketchUp软件中导入DWG格式文件的操作方法及技巧,其操作步骤如下。

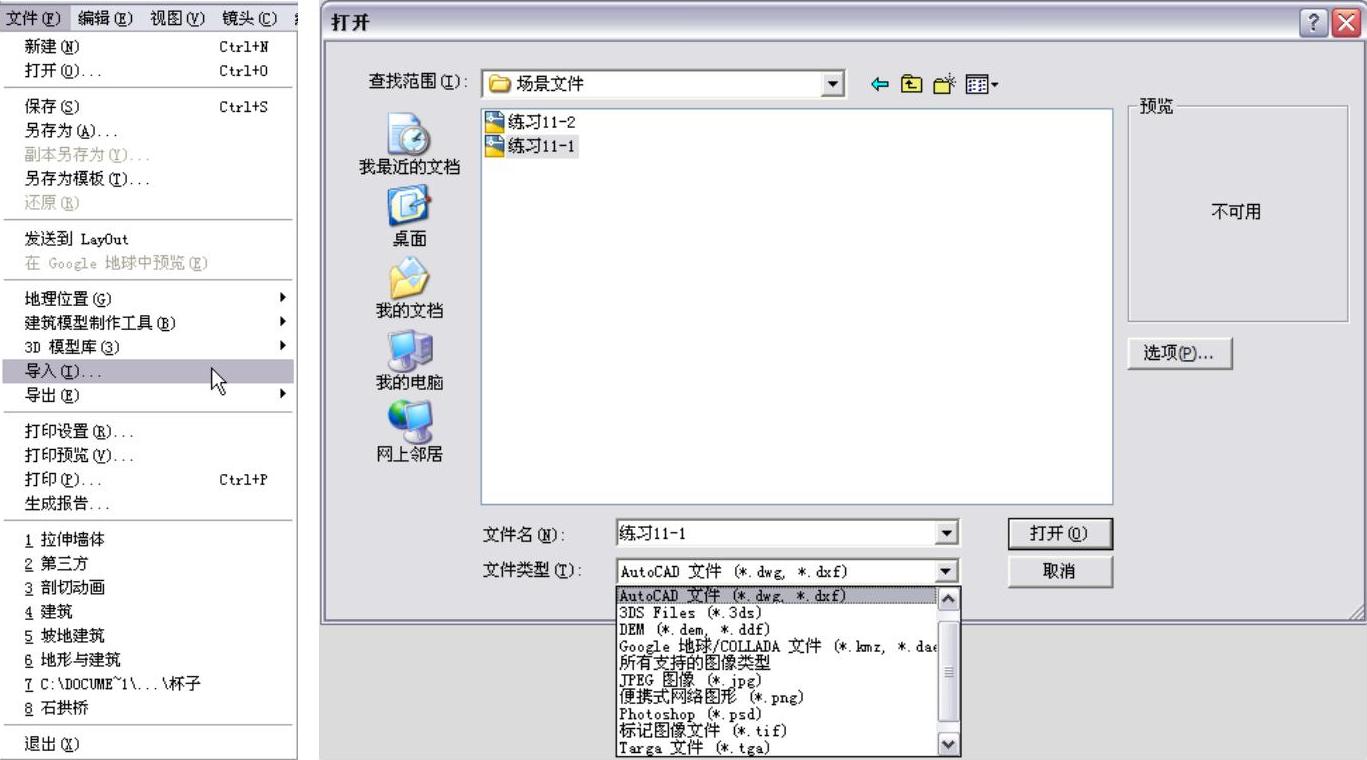

1)启动SketchUp软件,执行“文件|导入”菜单命令,接着在弹出的“打开”对话框中设置“文件类型”为“AutoCAD文件(*.dwg,*.dxf)”,然后在文件列表框中选择“案例/11/场景文件/练习11-1”文件,如图11-1所示。


图11-1

2)选择好导入的文件后,单击“选项”按钮978-7-111-47633-7-Chapter11-3.jpg,弹出“导入AutoCAD DWG/DXF选项”对话框,根据导入文件的属性选择一个导入的单位,一般选择为“毫米”或者“米”,如图11-2所示。

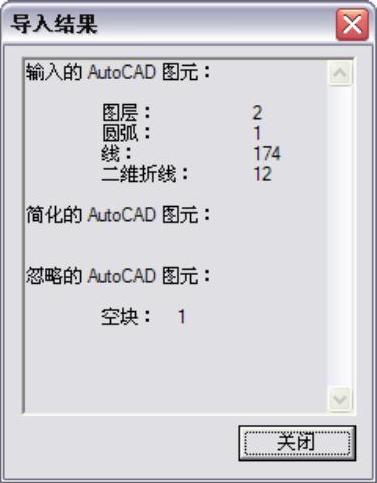

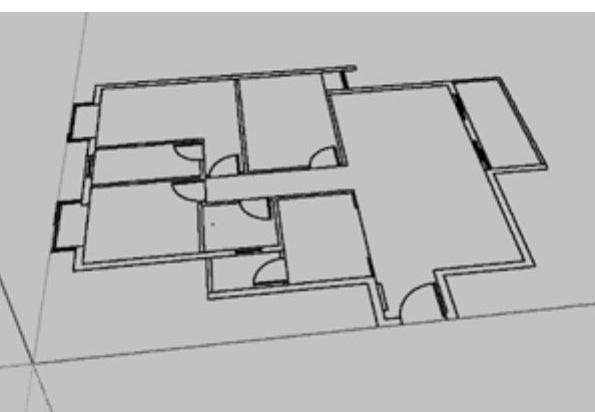

3)完成设置后,单击“确定”按钮978-7-111-47633-7-Chapter11-4.jpg开始导入文件,大的文件可能需要几分钟的时间,因为SketchUp的几何体与CAD软件中的几何体有很大的区别,转换需要大量的运算。导入文件后,SketchUp会显示一个导入实体的报告,如图11-3所示。导入SketchUp后的文件效果如图11-4所示。


图11-2


图11-3


图11-4

提示:如果导入之前,SketchUp中已经有了别的实体,那么,所有导入的几何体会合并为一个组,以免干扰(粘住)已有的几何体,但如果是导入空白文件,就不会创建组。

SketchUp支持导入的AutoCAD实体包括线、圆弧、圆、多段线、面、有厚度的实体、三维面、嵌套的图块以及图层。目前,SketchUp还不能支持AutoCAD实心体、区域、样条线、锥形宽度的多段线、XREFS、填充图案、尺寸标注、文字和ADT、ARX物体,它们在导入时会被忽略。如果想导入这些未被支持的实体,需要在AutoCAD中先将其分解(快捷键<X>),有些物体还需要分解多次才能在导出时转换为SketchUp几何体,有些物体即使被分解也无法导入,请读者注意。

在导入文件的时候,应尽量简化文件,只导入需要的几何体。这是因为导入一个大的AutoCAD文件时,系统会对每个图形实体都进行分析,这需要很长的时间;而且一旦导入后,由于SketchUp中智能化的线和表面需要比AutoCAD更多的系统资源,复杂的文件会降低SketchUp的系统性能。

有些文件可能包含非标准的单位、共面的表面以及朝向不一的表面,用户可以通过“导入AutoCAD DWG/DXF选项”对话框中的“合并共面平面”选项和“平面方向一致”选项纠正这些问题。

●合并共面平面:导入DWG或DXF格式的文件时,会发现一些平面上有三角形的划分线。手工删除这些多余的线是很麻烦的,可以使用该选项让SketchUp自动删除多余的划分线。

●平面方向一致:勾选该选项后,系统会自动分析导入表面的朝向,并统一表面的法线方向。

一些AutoCAD文件以统一单位来保存数据,例如DXF格式的文件,这意味着导入时必须指定导入文件使用的单位以保证进行正确的缩放。如果已知AutoCAD文件使用的单位为mm(毫米),而在导入时候却选择了m(米),那么就意味着图形放大了1000倍。

需要注意的是,在SketchUp中只能识别0.001平方单位以上的表面,如果导入的模型有0.001单位长度的边线,将不能导入,因为0.01×0.01=0.0001平方单位。所以在导入未知单位文件时,宁愿设置大的单位,也不要选择小的单位,因为模型比例缩放会使一些过小的表面在SketchUp中被忽略,剩余的表面也可能发生变形。如果指定单位为米,导入的模型虽然过大,但所有的表面都被正确导入了,可以缩放模型到正确的尺寸。(www.daowen.com)

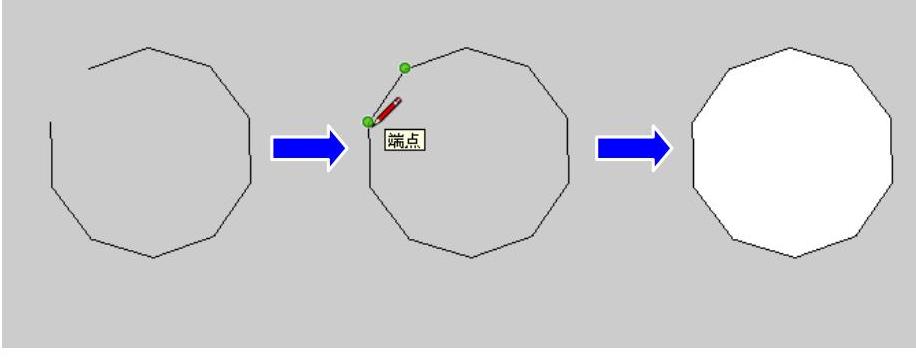

导入的AutoCAD图形需要在SketchUp中生成面,然后才能拉伸。对于在同一平面内本来就封闭的线,只需要绘制其中一小段线段就会自动封闭成面;对于开口的线,将开口处用线连接好就会生成面,如图11-5所示。

在需要封闭很多面的情况下,可以使用在第10章中介绍的Label Stray Lines(标注线头)插件,它可以快速标明图形的缺口,读者可以尝试使用一下。另外,还可以使用SUAPP插件集中的线面工具进行封面,具体步骤为:选中要封面的线,接着执行“插件|线面工具|生成面域”菜单命令,如图11-6所示。在运用插件进行封面的时候需要等待一段时间,绘图区下方会显示一条进度条显示封面的进程。对于插件没有封到的面,可以使用“线条”工具978-7-111-47633-7-Chapter11-8.jpg进行补充。


图11-5


图11-6

一学即会 导入户型平面图后拉伸墙体

视频:导入平面图并拉伸墙体.avi

案例:练习11-2.dwg

下面通过实例的讲解,让读者掌握怎样将导入的户型平面图拉伸成墙体,其操作步骤如下。

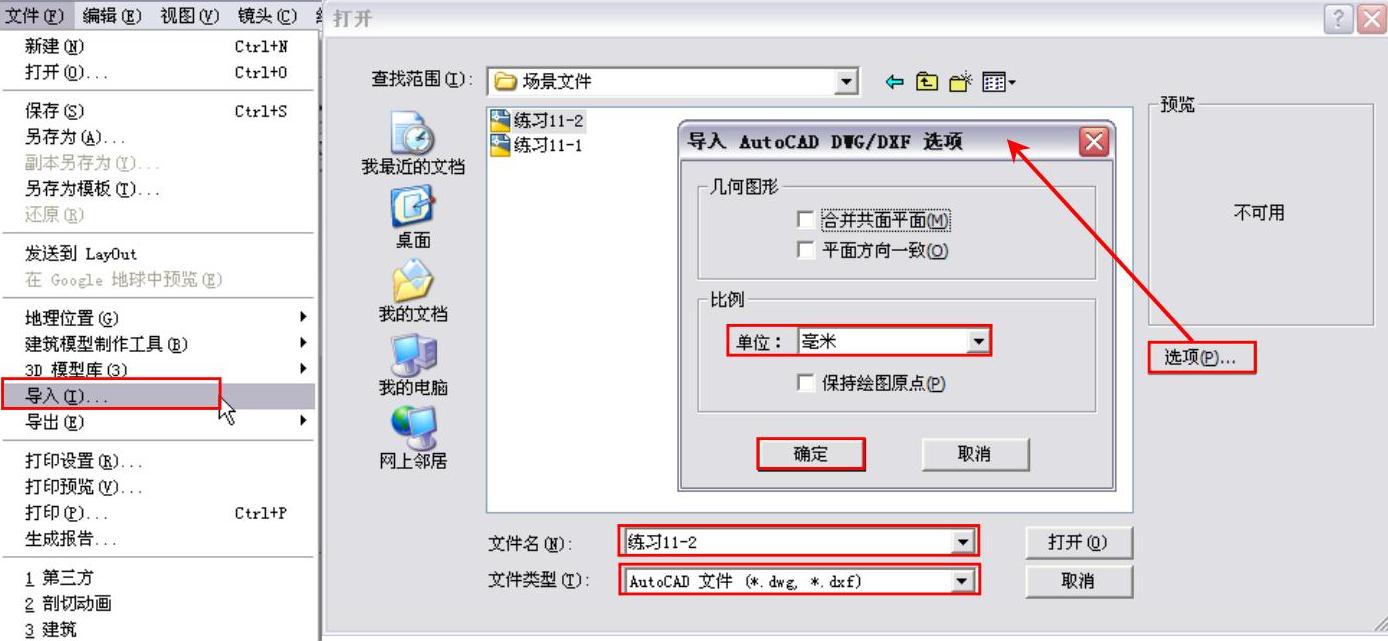

1)启动SketchUp软件,执行“文件|导入”菜单命令,在弹出的“打开”对话框中选择“案例/11/场景文件/练习11-2”文件,然后单击右侧的“选项”按钮,在弹出的对话框中将单位改成“毫米”,如图11-7所示。


图11-7

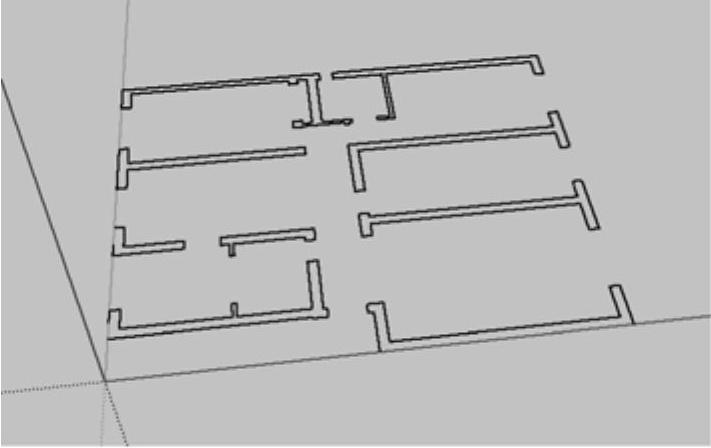

2)完成导入设置后,单击“确定”按钮978-7-111-47633-7-Chapter11-12.jpg,将CAD图像导入SketchUp中,如图11-8所示。

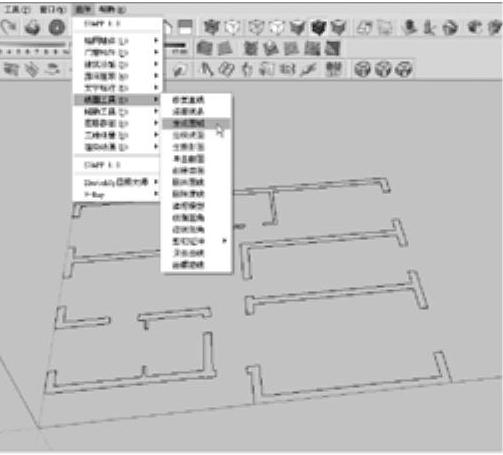

3)全选导入的CAD图形文件,接着执行“插件|线面工具|生成面域”菜单命令,如图11-9所示。


图11-8


图11-9

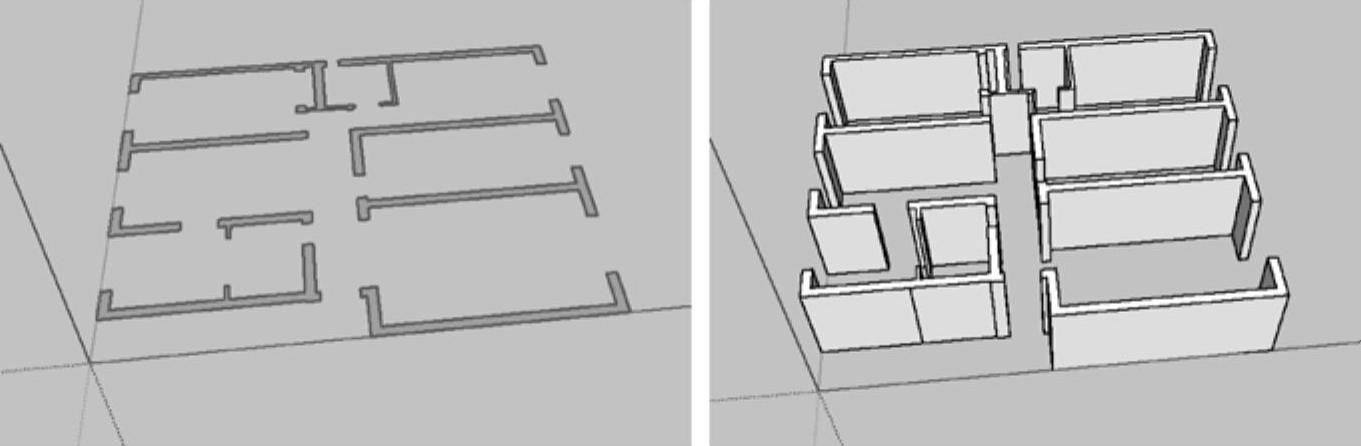

4)执行命令后,墙体会自动封面,再使用“推/拉”工具978-7-111-47633-7-Chapter11-15.jpg将面向上推拉形成墙体即可,如图11-10所示


图11-10
