10.7RoundCorner插件帮助实现倒圆角

Round Corner(倒圆角)插件可以将物体进行倒角圆滑操作。该插件的工具栏如图10-67所示,其中包括“倒圆角”工具978-7-111-47633-7-Chapter10-105.jpg、“倒尖角”工具978-7-111-47633-7-Chapter10-106.jpg及“倒角”工具978-7-111-47633-7-Chapter10-107.jpg


图10-67

一学即会 创建石拱桥

视频:创建石拱桥.avi

案例:练习10-8.skp

下面通过制作石拱桥模型,来具体讲解Round Corner(倒圆角)插件的使用方法及技巧,其操作步骤如下。

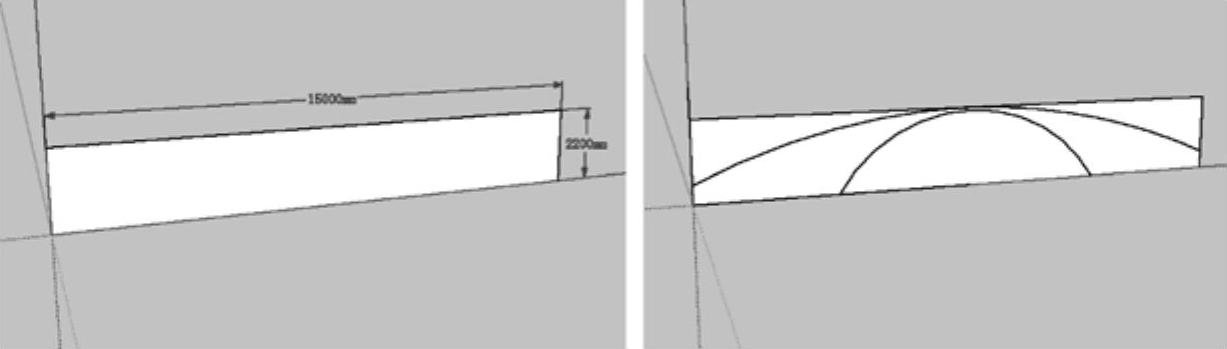

1)启动SketchUp软件,首先使用“矩形”工具978-7-111-47633-7-Chapter10-109.jpg绘制15000mm×2200mm的矩形,并用“线条”工具978-7-111-47633-7-Chapter10-110.jpg及“圆弧”工具978-7-111-47633-7-Chapter10-111.jpg绘制出桥头的截面,如图10-68所示。


图10-68

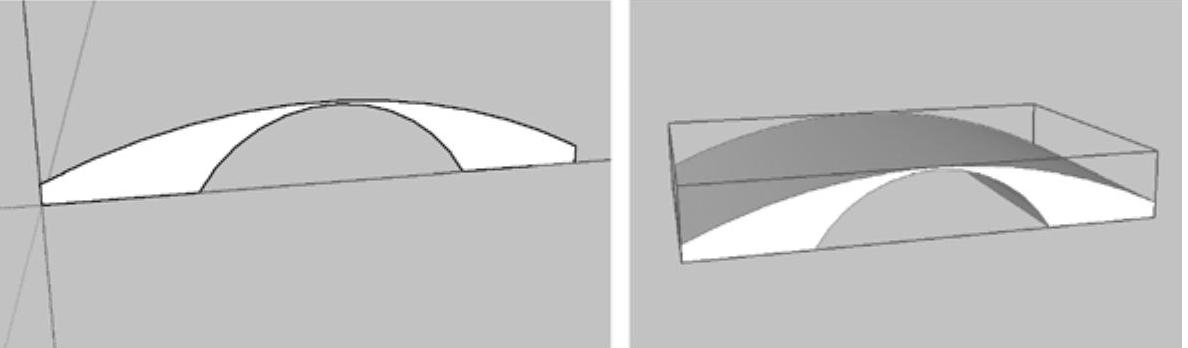

2)删除多余的边线,使用“推/拉”工具978-7-111-47633-7-Chapter10-113.jpg将桥体截面推拉10000mm的厚度,并将其创建为群组,如图10-69所示。


图10-69

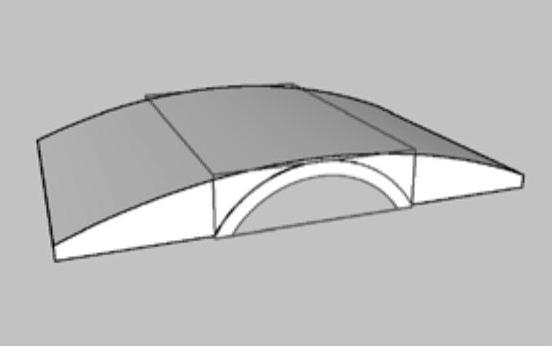

3)使用“圆弧”978-7-111-47633-7-Chapter10-115.jpg、“线条”978-7-111-47633-7-Chapter10-116.jpg以及“推/拉”978-7-111-47633-7-Chapter10-117.jpg等工具创建桥洞的构件,并将其创建为群组,如图10-70所示。

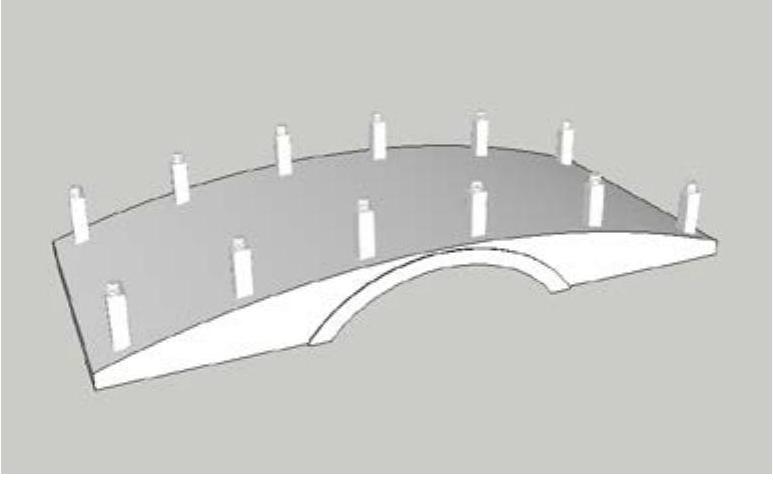

4)使用“矩形”工具978-7-111-47633-7-Chapter10-118.jpg及“推/拉”978-7-111-47633-7-Chapter10-119.jpg创建出350mm×350mm×1200mm的护栏立方体,如图10-71所示。


图10-70


图10-71

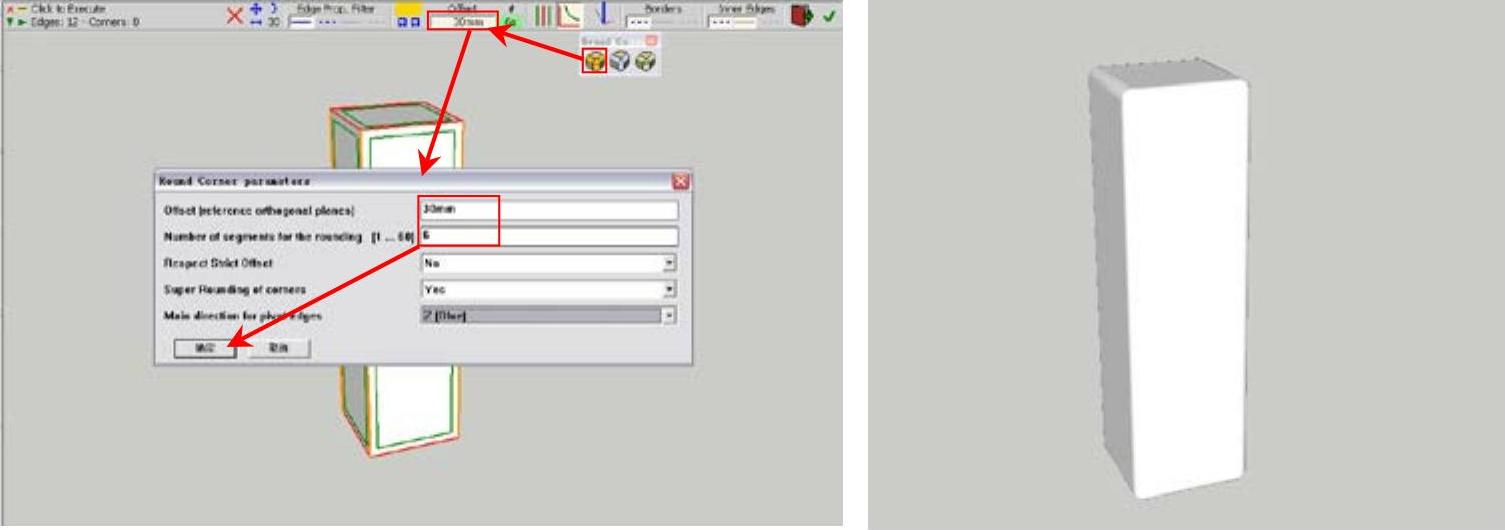

5)选择立方体并单击Round Corner工具栏中的“倒圆角”按钮978-7-111-47633-7-Chapter10-122.jpg,将偏移参数设为“30mm”,段数设为“6”,单击“确定”按钮,然后按<Enter>键,完成立方体的倒角,如图10-72所示。


图10-72

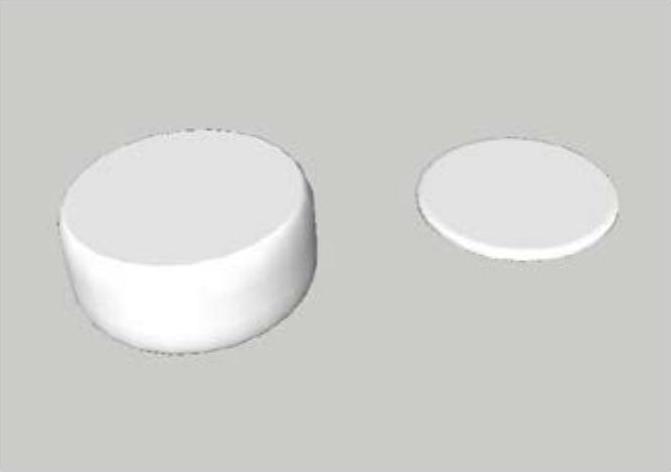

6)采用相同的方法绘制出护栏上的圆柱形构件,如图10-73所示。

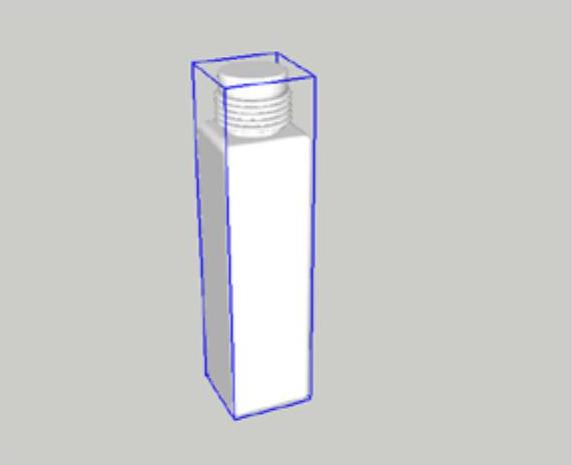

7)将上面制作好的构件用“移动”工具978-7-111-47633-7-Chapter10-124.jpg进行组合,然后将其制作成组件,如图10-74所示。


图10-73


图10-74

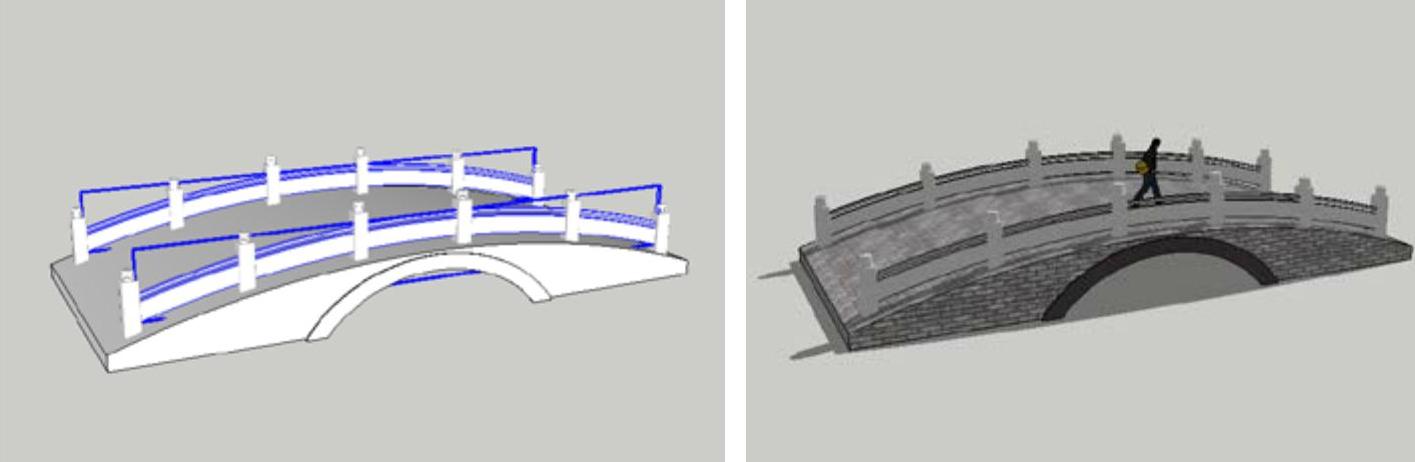

8)将上面制作好的护栏构件进行复制并放置到相应位置,如图10-75所示。


图10-75

9)使用“圆弧”978-7-111-47633-7-Chapter10-128.jpg及“推/拉”工具978-7-111-47633-7-Chapter10-129.jpg创建护栏之间的墙体构件,并为石桥赋予相应的材质,如图10-76所示。


图10-76
