10.5JointPushPull:快速组合表面推拉工具

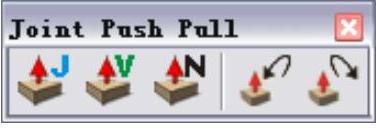

Joint Push Pull(组合表面推拉)插件是一个远比SketchUp的“推/拉”工具978-7-111-47633-7-Chapter10-43.jpg强大的插件,它可媲美3ds Max的表面挤压工具。插件工具栏中有5个工具按钮,如图10-35所示,在Plugins菜单下也有5个对应的菜单命令。


图10-35

功能介绍 Joint Push Pull工具栏

知识要点

●Joint Push Pull(组合推拉)工具978-7-111-47633-7-Chapter10-45.jpg:该工具是Joint Push Pull插件最具特色的一个工具,它不但可以对多个平面进行推拉,最主要的是,它还可以对曲面进行推拉。推拉后仍然得到一个曲面,这对于曲面建模来说非常有用。

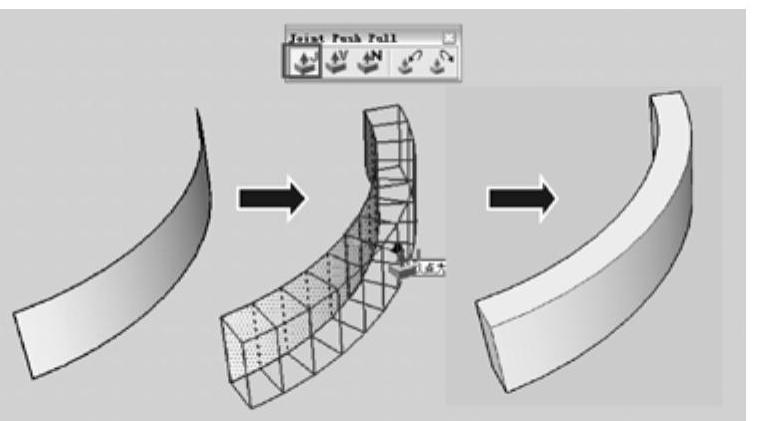

提示:选中面,单击Joint Push Pull按钮978-7-111-47633-7-Chapter10-46.jpg,此时会以线框的形式显示出推拉结果,这时可以在数值输入框中输入推拉距离,然后双击左键即可完成推拉操作。对单个曲面使用该工具可以很方便地得到具有厚度的弧形墙,如图10-36所示。对比传统的制作弧形墙的方法,可以发现该插件非常实用。

●Vector Push Pull(向量推拉)工具978-7-111-47633-7-Chapter10-47.jpg:该工具可以将所选择表面沿任意方向进行推拉,如图10-37所示。


图10-36


图10-37

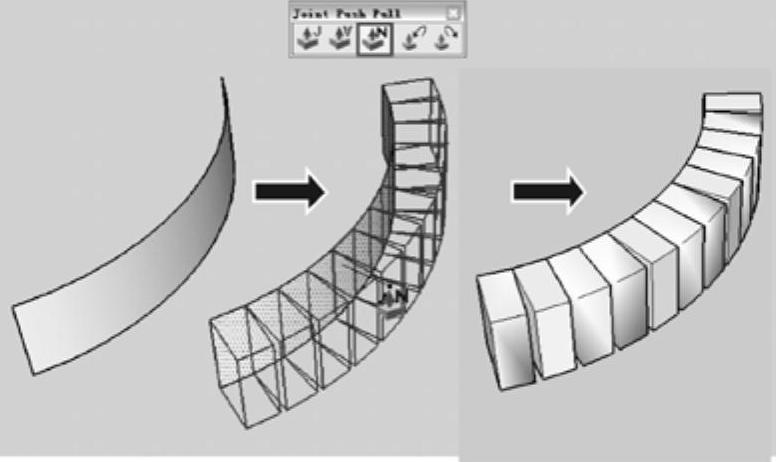

●Normal Push Pull(法线推拉)工具978-7-111-47633-7-Chapter10-50.jpg:该工具与Joint Push Pull工具的使用方法比较类似,但法线推拉是沿所选表面各自的法线方向进行推拉,如图10-38所示。

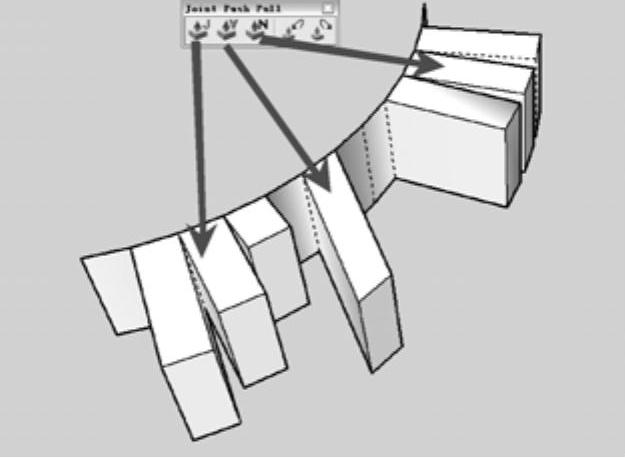

提示:执行“视图|隐藏几何图形”菜单命令将弧面以虚线进行显示以后,可以对单个弧形面进行推拉操作,如图10-39所示。


图10-38


图10-39

●取消上一次推拉工具978-7-111-47633-7-Chapter10-53.jpg:取消前一次推拉操作,并保持推拉前选择的表面。

●重复上一次推拉工具978-7-111-47633-7-Chapter10-54.jpg:重复上一次推拉操作,可以选择新的表面来应用上一次推拉。

一学即会 创建旋转吧台椅

视频:创建旋转吧台椅.avi(www.daowen.com)

案例:练习10-5.skp

下面通过制作旋转吧台椅模型,来具体讲解Joint Push Pull(组合表面推拉)插件的使用,其操作步骤如下。

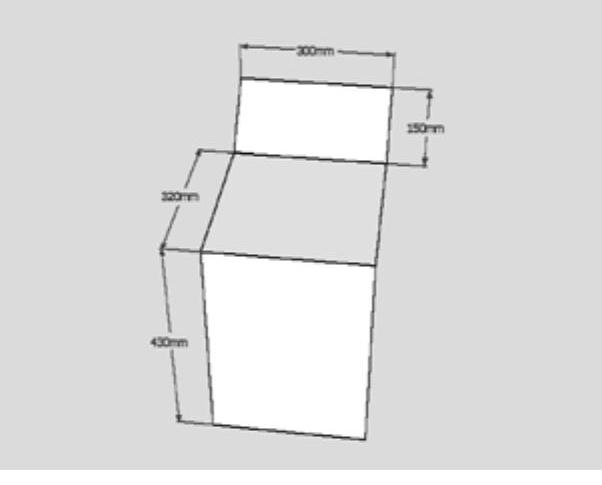

1)结合“矩形”工具978-7-111-47633-7-Chapter10-55.jpg、“旋转”工具978-7-111-47633-7-Chapter10-56.jpg绘制出如图10-40所示的3个参考面。

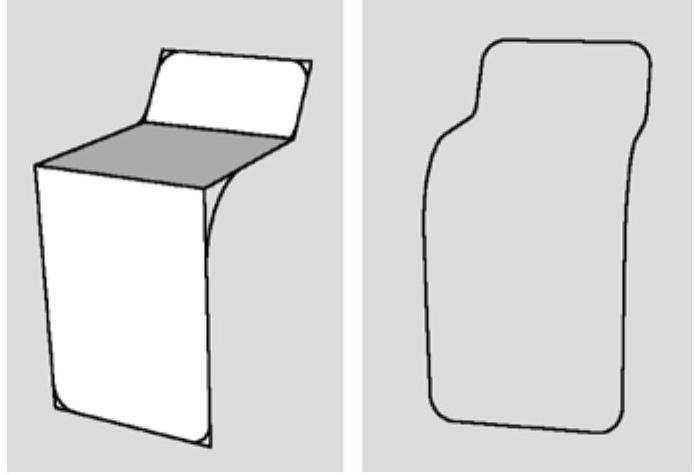

2)使用“圆弧”工具978-7-111-47633-7-Chapter10-57.jpg将座椅的金属外框的路径绘制出来,完成绘制后通过右键菜单隐藏参考面,保留路径即可,如图10-41所示。


图10-40


图10-41

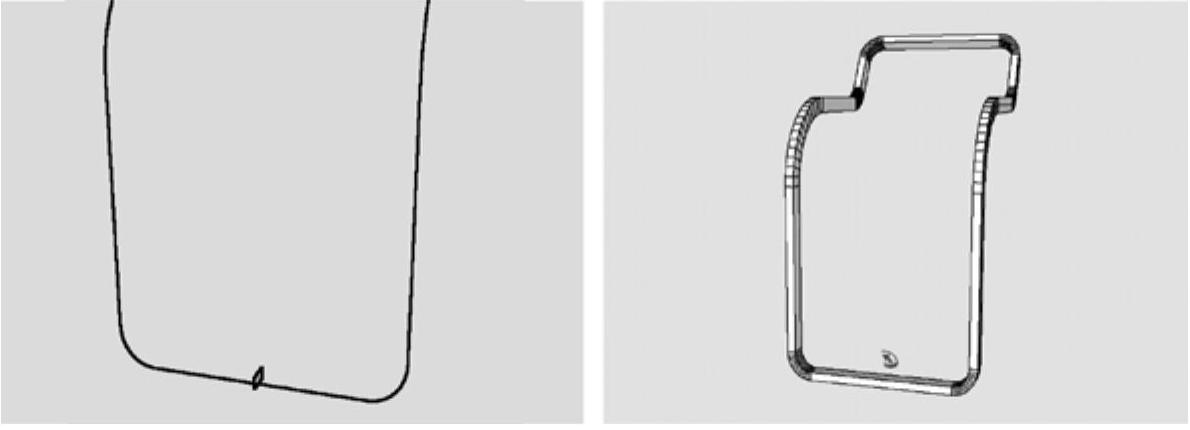

3)使用“矩形”工具978-7-111-47633-7-Chapter10-60.jpg完成金属外框截面的绘制,并用“跟随路径”工具978-7-111-47633-7-Chapter10-61.jpg将其放样,如图10-42所示。


图10-42

4)将第2)步隐藏的参考面显示出来,使用“推/拉”工具978-7-111-47633-7-Chapter10-63.jpg推拉出弧形面,如图10-43所示


图10-43

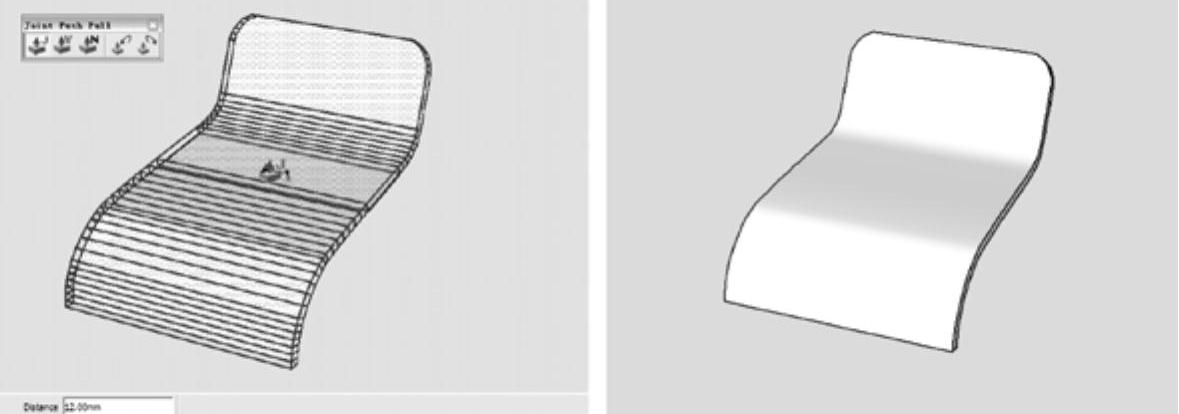

5)打开组合表面推拉插件的工具栏,单击Joint Push Pull按钮978-7-111-47633-7-Chapter10-65.jpg,在数值控制框中输入12mm,按<Enter>键,完成椅面厚度的推拉,如图10-44所示。


图10-44

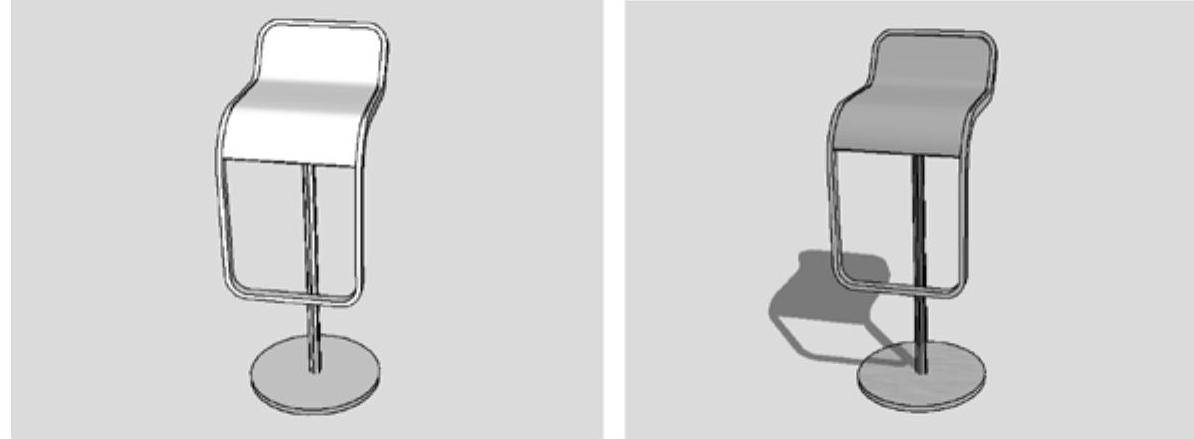

6)将模型放置到与金属外框相契合的位置,接着完成底座和支撑杆等配件的创建并赋予相应的材质,如图10-45所示。


图10-45
