插件LabelStrayLines(标注线头)

Label Stray Lines(标注线头)插件在进行封面操作时非常有用,它可以快速显示导入的CAD图形线段之间的缺口,简单实用。

一学即会 标注图形的断头线

视频:标注图形的断头线.avi

案例:练习10-2.skp

下面通过实例具体介绍怎样标注图形中的断开位置,其操作步骤如下。

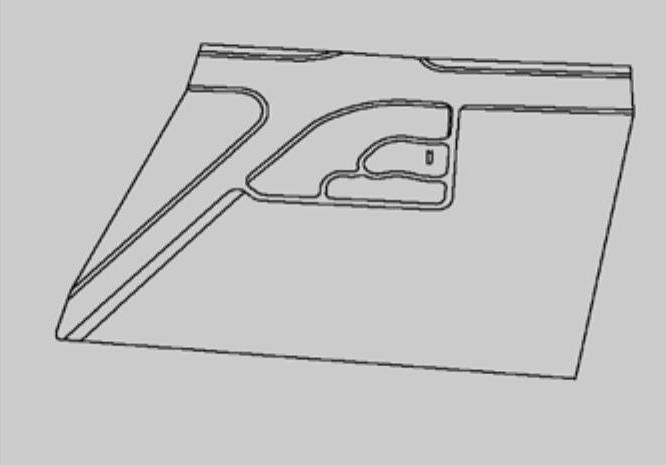

1)运行SketchUp软件,然后执行“文件|导入”菜单命令,导入本书配套光盘中的“案例\10\素材文件\练习10-2.dwg”文件,如图10-23所示。

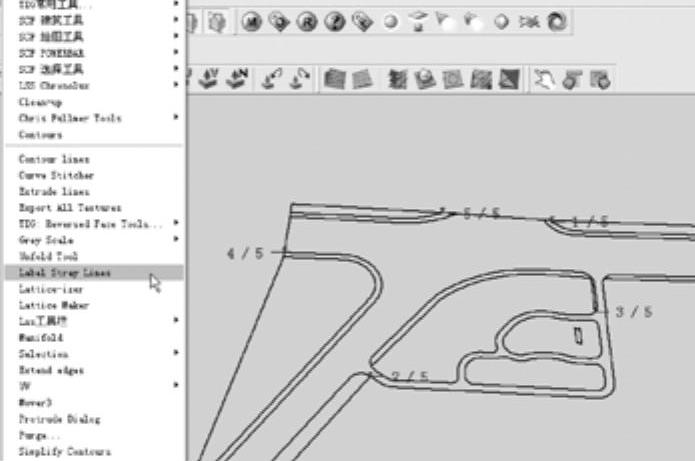

2)执行“插件|Label Stray Lines”菜单命令,此时图形文件的线段缺口就会标注出来,再进行封面的时候就可以有针对性地对这些缺口进行封闭操作了,如图10-24所示


图10-23


图10-24

一学即会 创建中心广场铺装

视频:创建中心广场铺装.avi

案例:练习10-3.skp

下面通过实例讲解怎样标注出图形中的断开位置,并将其封面,然后为其赋予相应的材质,其操作步骤如下。

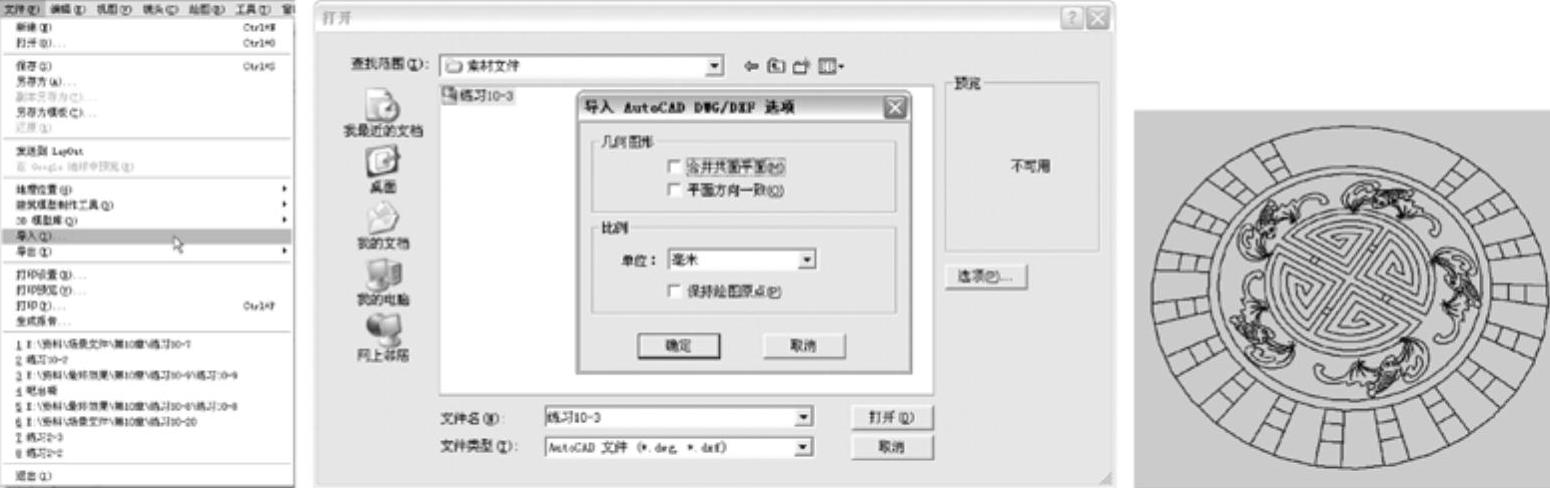

1)运行SketchUp软件,然后执行“文件|导入”菜单命令,导入本书配套光盘中的“案例\10\素材文件\练习10-3.dwg”文件,如图10-25所示。(www.daowen.com)


图10-25

2)对导入的图形进行封面操作,由于可能存在线段不衔接的情况,因此需要使用标注线头(Label Stray Lines)插件将场景中不衔接的线头先标注出来,如图10-26所示。

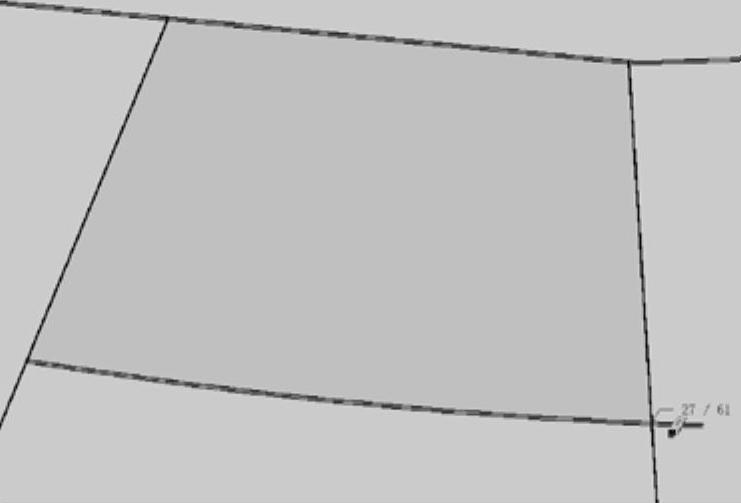

3)对存在线头的地方进行封面,然后将标注删除,如图10-27所示。


图10-26


图10-27

4)采用相同的方法将其他的线头都封好面,线头较多的时候需要一定的耐心,封面之后的效果如图10-28所示。

5)对铺装图案赋予相应的材质,最终效果如图10-29所示。


图10-28


图10-29
