结合SketchUp的剖面功能和页面功能可以生成剖面动画。例如，在建筑设计方案中，可以制作剖面生长动画带来建筑层层生长的视觉效果。在此以某建筑为例，讲解剖面生长动画的制作步骤，希望读者能掌握其中的制作原理。

一学即会 制作剖切动画（生长动画）

视频：制作剖切动画.avi

案例：练习8-2.skp

下面通过一场景实例来讲解怎样制作剖切动画，其操作步骤如下。

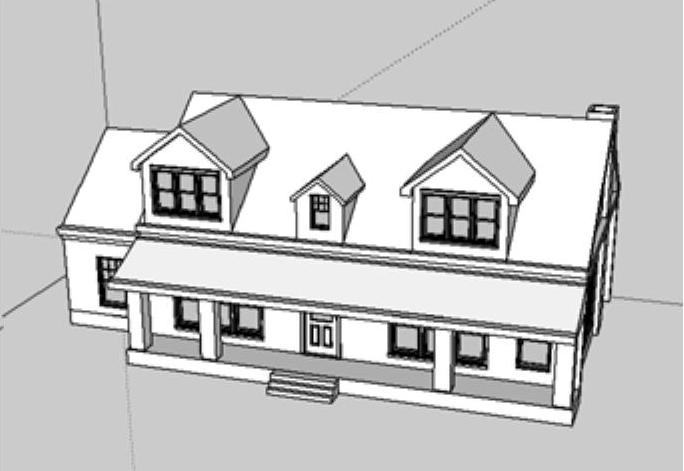

1）启动SketchUp软件，接着执行“文件|打开”菜单命令，打开本实例的场景文件，如图8-16所示。

图8-16

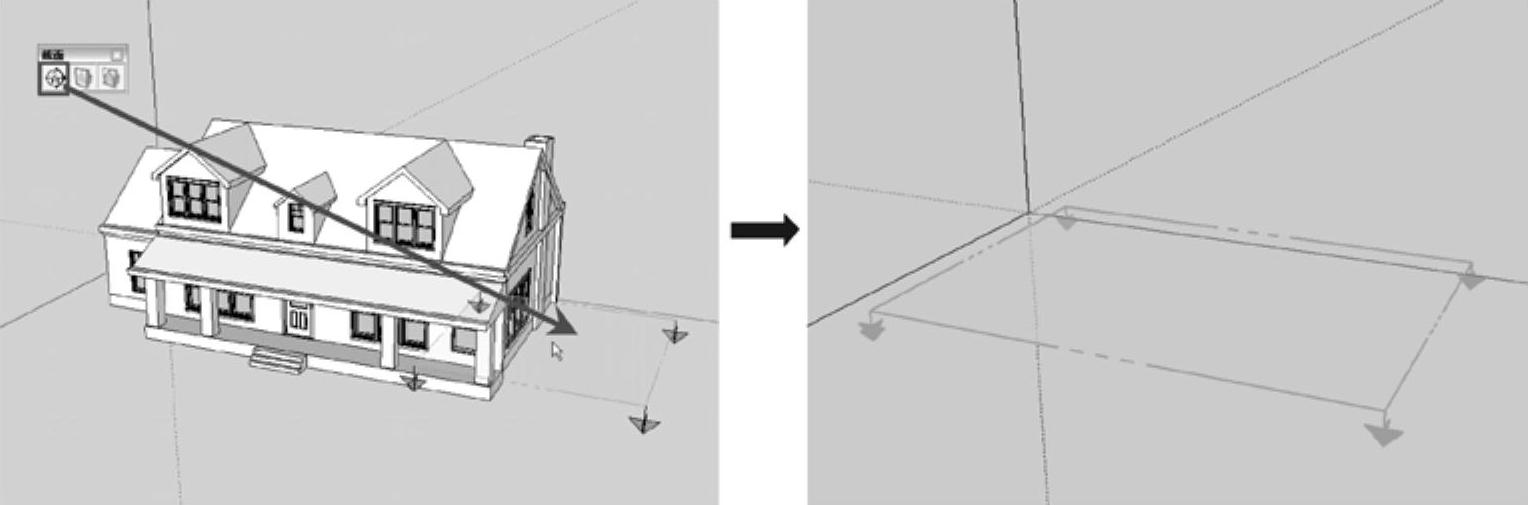

2）单击“截面”工具栏上的“截平面”工具，鼠标移动到建筑物的旁边，然后单击鼠标左键创建一个剖面，如图8-17所示。

图8-17

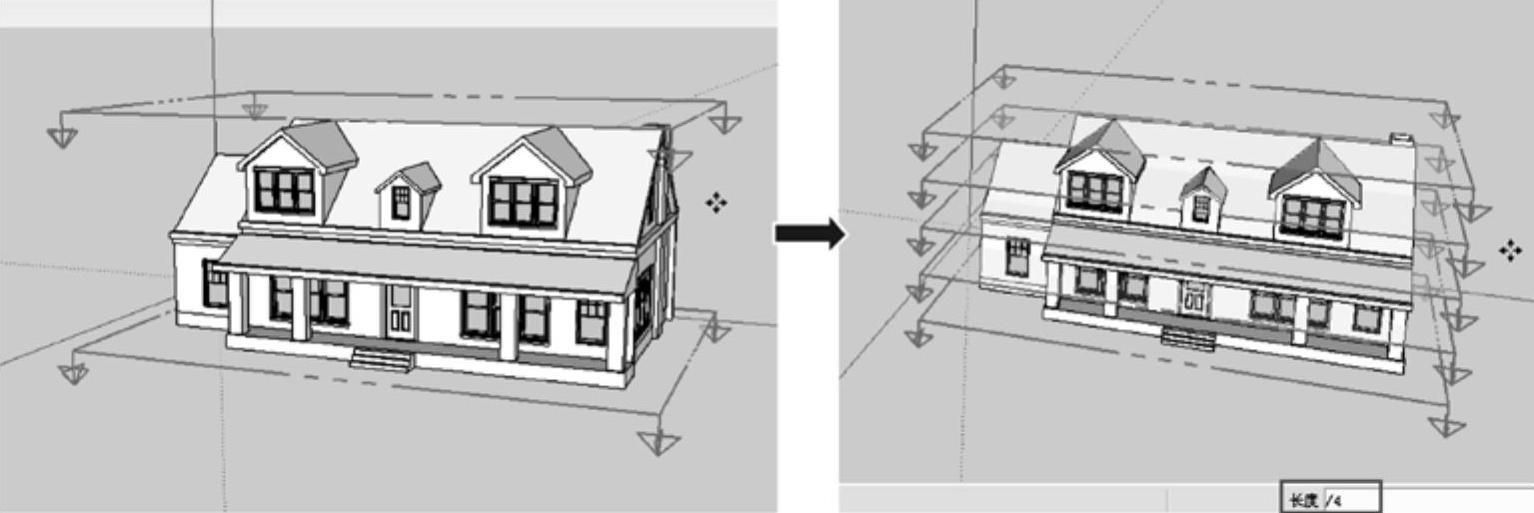

3）使用“移动”工具，将创建的剖面向上移动复制一份。在复制时注意剖切面要高于建筑模型，然后在数值输入框中输入“/4”，将前面复制的剖面向下复制4份，如图8-18所示。

图8-18

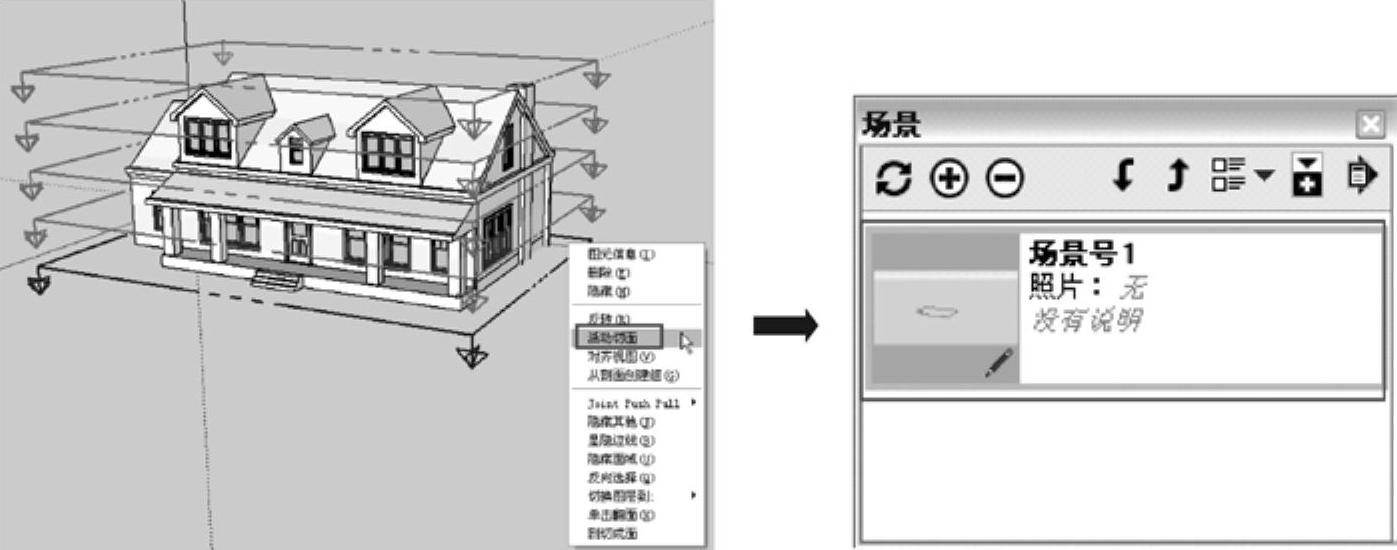

4）选中建筑最底层的剖面，单击鼠标右键并在弹出的菜单中选择“活动切面”命令，接着将所有剖切面隐藏，然后打开“场景”管理器并创建一个新的场景页面（场景号1），如图8-19所示。

图8-19

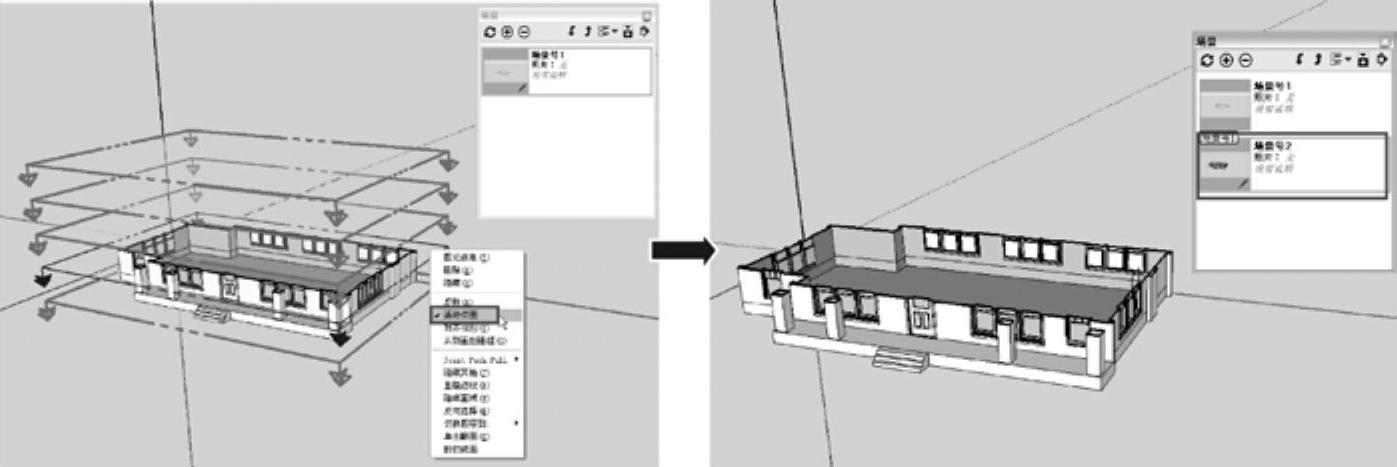

5）创建完“场景号1”以后，显示所有隐藏的剖切面（快捷键为<Shift+A>），然后选择第2个剖切面进行激活，并将其余剖切面再次隐藏，接着在“场景”管理器中添加一个新的场景页面（场景号2），如图8-20所示。(www.daowen.com)

图8-20

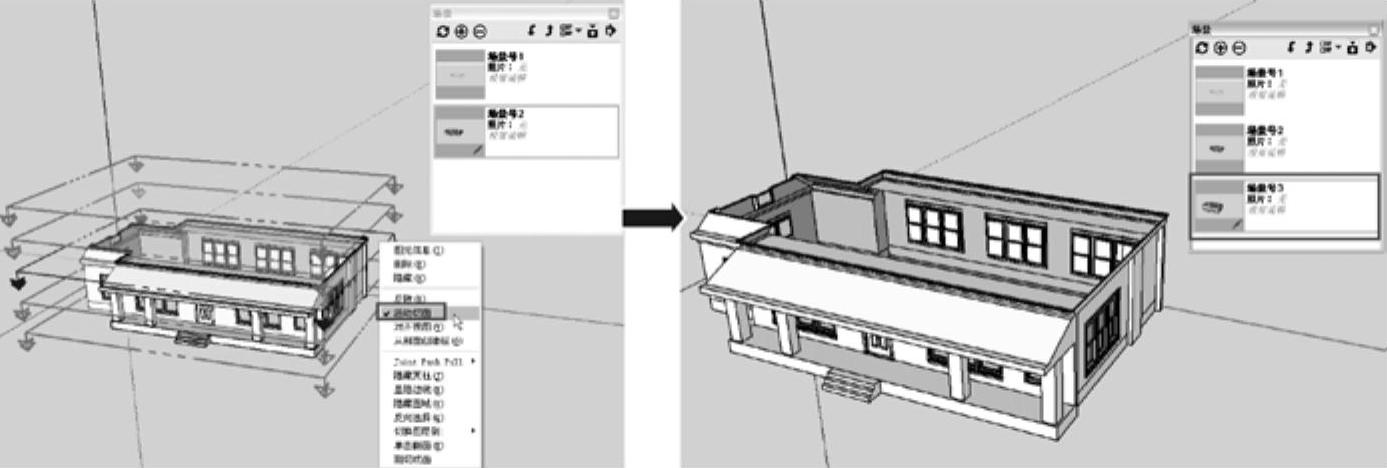

6）创建完“场景号2”以后，显示所有隐藏的剖切面（快捷键为<Shift+A>），然后选择第3个剖切面进行激活，并将其余剖切面再次隐藏，接着在“场景”管理器中添加一个新的场景页面（场景号3），如图8-21所示。

图8-21

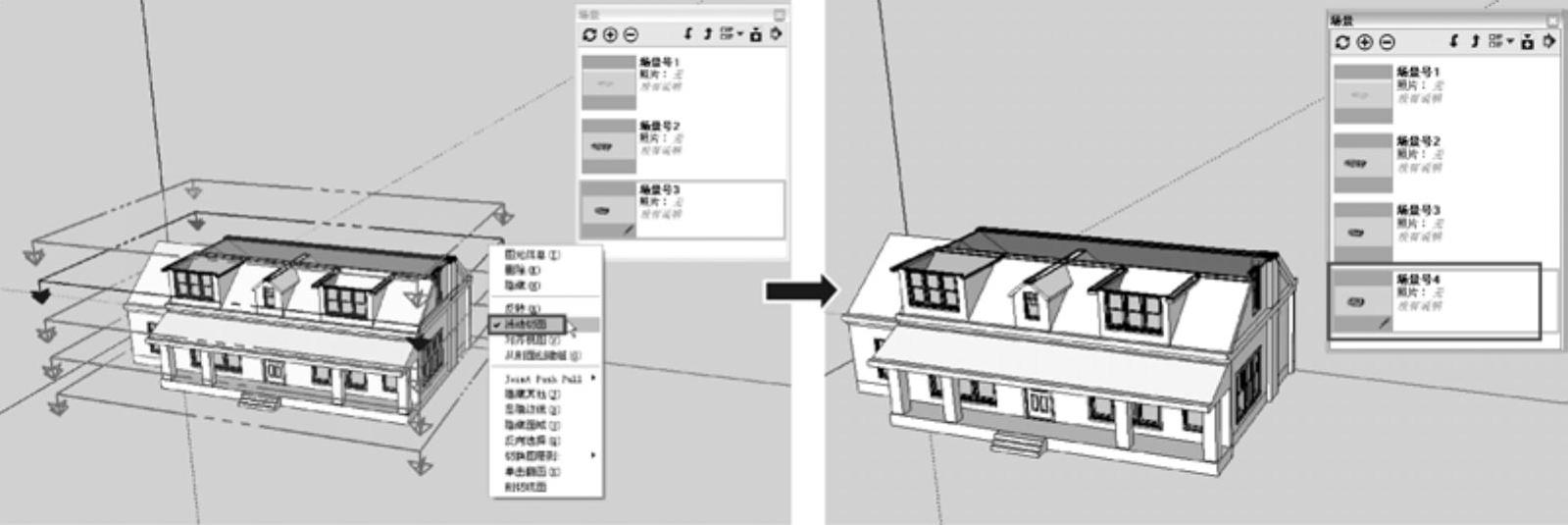

7）创建完“场景号3”以后，显示所有隐藏的剖切面（快捷键为<Shift+A>），然后选择第4个剖切面进行激活，并将其余剖切面再次隐藏，接着在“场景”管理器中添加一个新的场景页面（场景号4），如图8-22所示。

图8-22

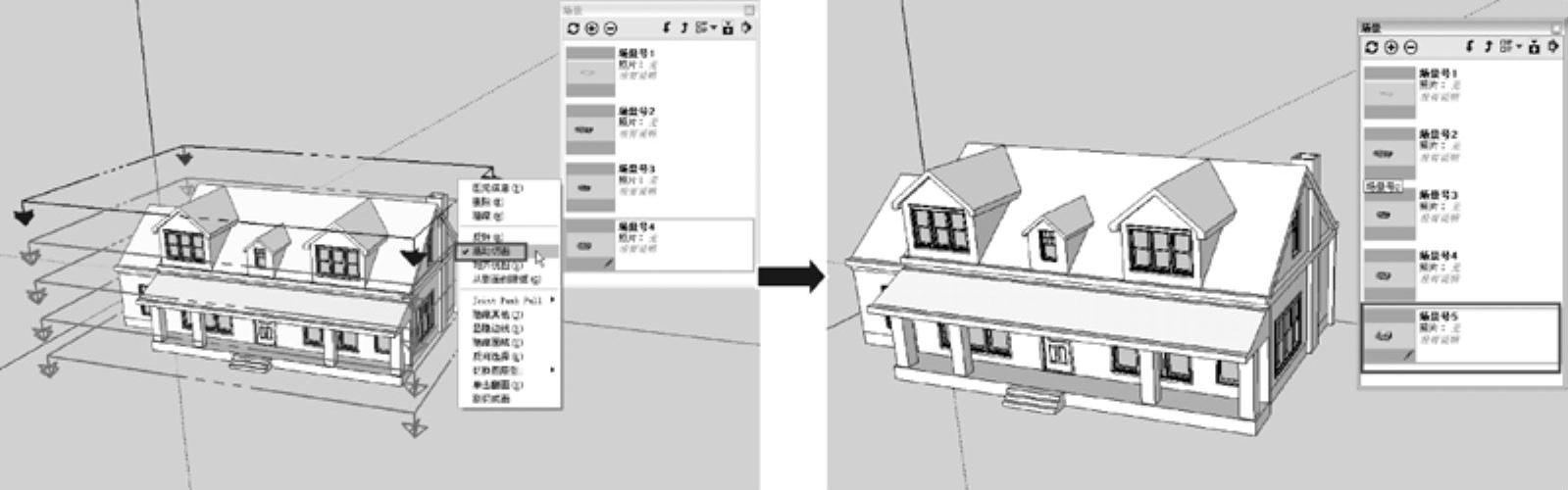

8）创建完“场景号4”以后，显示所有隐藏的剖切面（快捷键为<Shift+A>），然后选择第5个剖切面进行激活，并将其余剖切面再次隐藏，接着在“场景”管理器中添加一个新的场景页面（场景号5），如图8-23所示。

图8-23

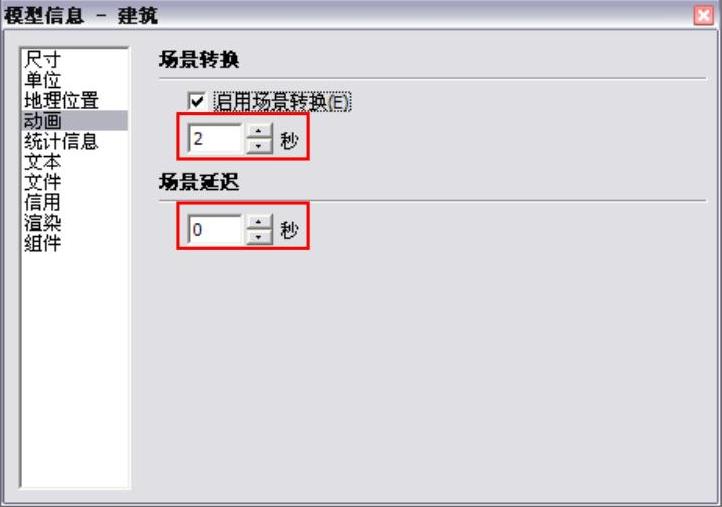

9）执行“窗口|模型信息”菜单命令，打开“模型信息”管理器，然后切换到“动画”面板，并设置右侧的场景转换的各项相关参数，如图8-24所示。

图8-24

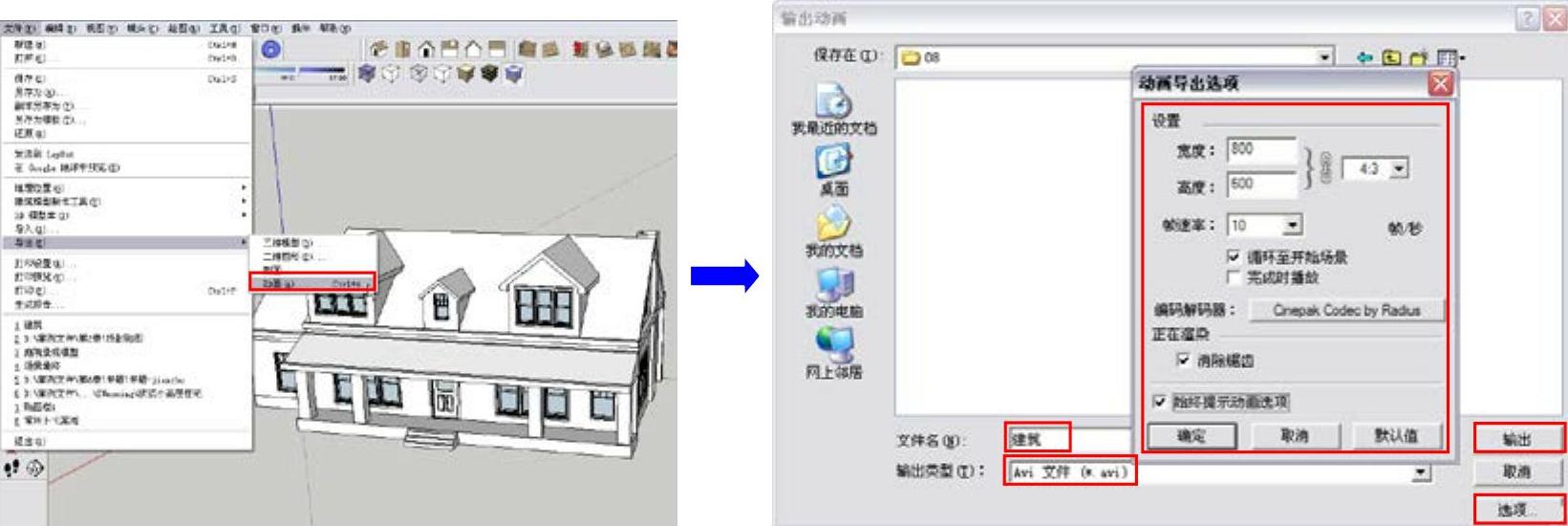

10）执行“文件|导出|动画”菜单命令，在弹出的“输出动画”对话框下单击“选项”按钮，然后在弹出的“动画导出选项”对话框下设置相关的动画导出参数，最后单击“输出”按钮即可将制作的动画保存到相应的文件夹中，如图8-25所示。

图8-25
