创建群组-步骤与示例

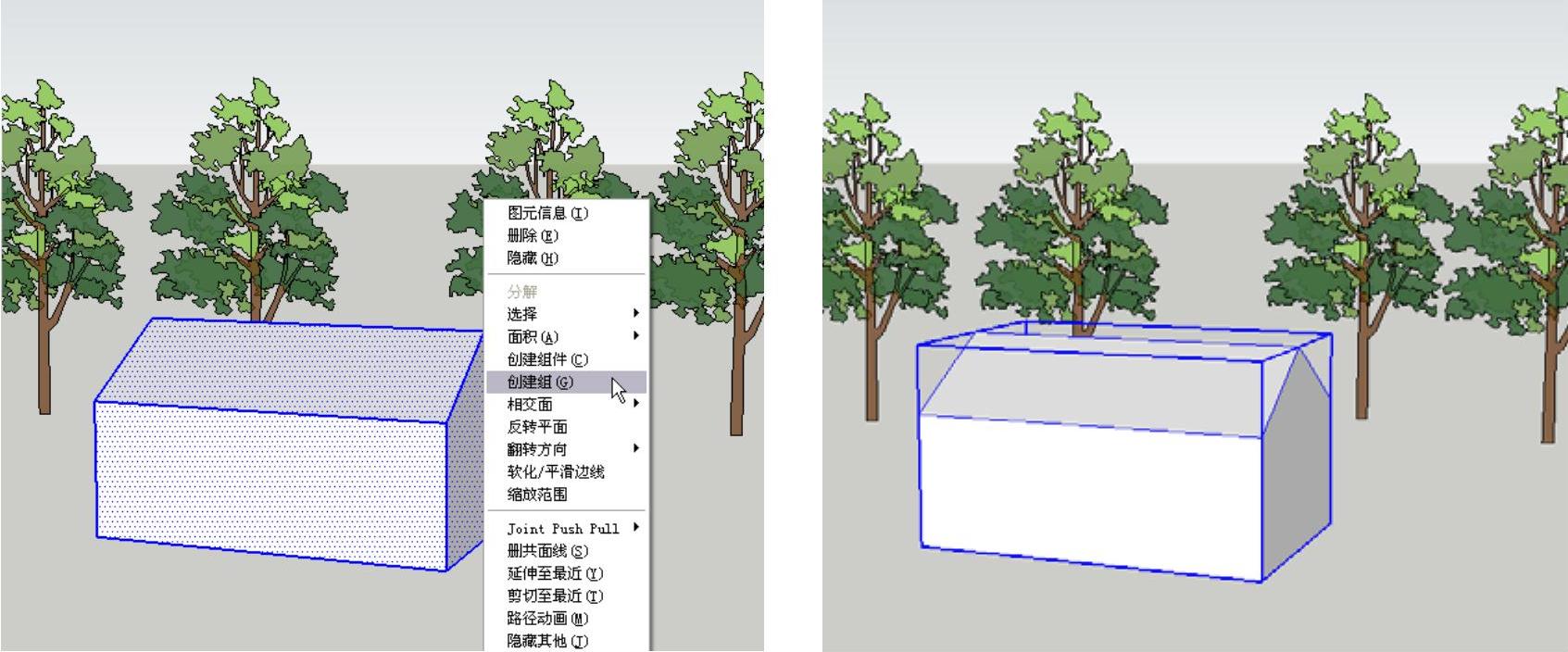

选中要创建为群组的物体,然后在物体上单击鼠标右键,接着在弹出的菜单中执行“创建组”命令。创建群组的快捷键为<G>,也可以执行“编辑|创建组”菜单命令。群组创建完成后,外侧会出现高亮显示的边界框,如图6-1所示。


图6-1

专业知识 群组的优势

学习笔记

群组具有以下几点优势。

1)快速选择:选中一个组就选中了组内的所有元素。

2)几何体隔离:组内的物体和组外的物体相互隔离,操作互不影响。

3)协助组织模型:几个组还可以再次成组,形成一个具有层级结构的组。

4)提高建模速度:用组来管理和组织划分模型,有助于节省计算机资源,提高建模和显示速度。

5)快速赋予材质:分配给组的材质会由组内使用默认材质的几何体继承,而事先指定了材质的几何体不会受影响,这样可以大大提高赋予材质的效率。当组被分解以后,此特性就无法应用了。

一学即会 创建台阶和坡道

视频:创建台阶和坡道.avi

案例:练习6-l.skp

下面主要通过创建一个场景中的台阶与坡道,来具体讲解群组命令的操作方法及技巧,其操作步骤如下。

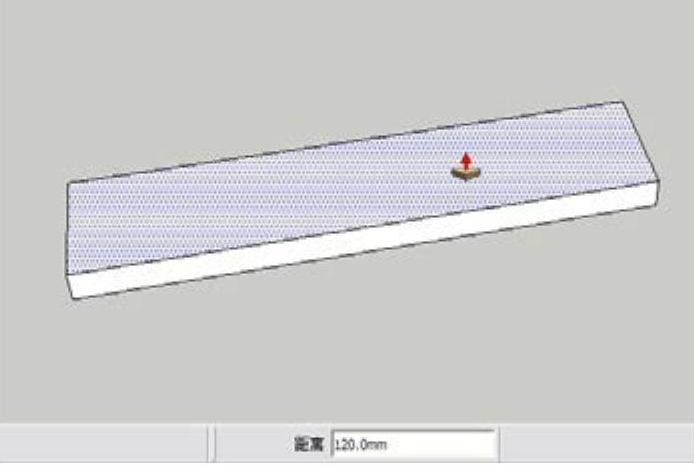

1)使用“矩形”工具978-7-111-47633-7-Chapter06-3.jpg,在场景中绘制一个2000mm×420mm的矩形,然后使用“推/拉”工具978-7-111-47633-7-Chapter06-4.jpg,将矩形向上拉120mm的高度,如图6-2所示。

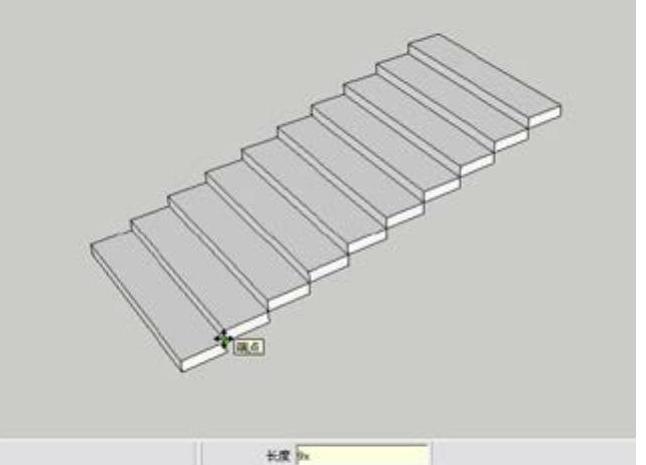

2)使用“移动”工具978-7-111-47633-7-Chapter06-5.jpg并配合键盘上的(Ctrl)键,将上一步创建的台阶向上复制9份,如图6-3所示。


图6-2


图6-3

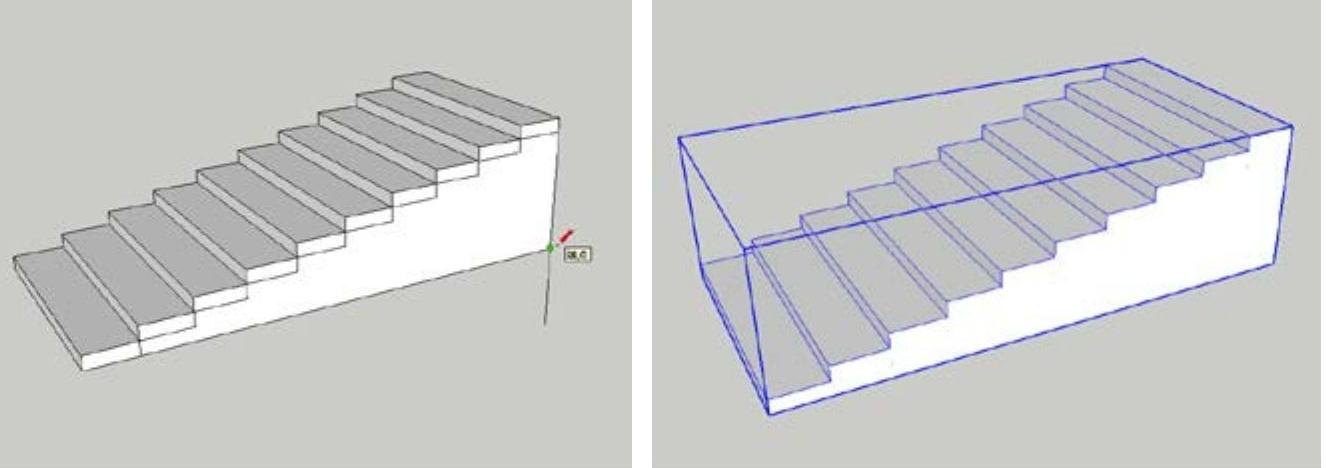

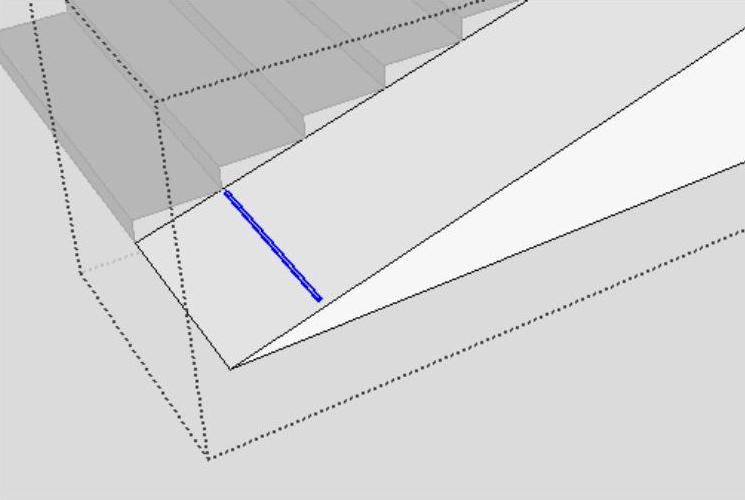

3)使用“线条”工具978-7-111-47633-7-Chapter06-8.jpg对台阶模型的侧面进行封面,然后删除多余的线,并将其创建为组,如图6-4所示。


图6-4

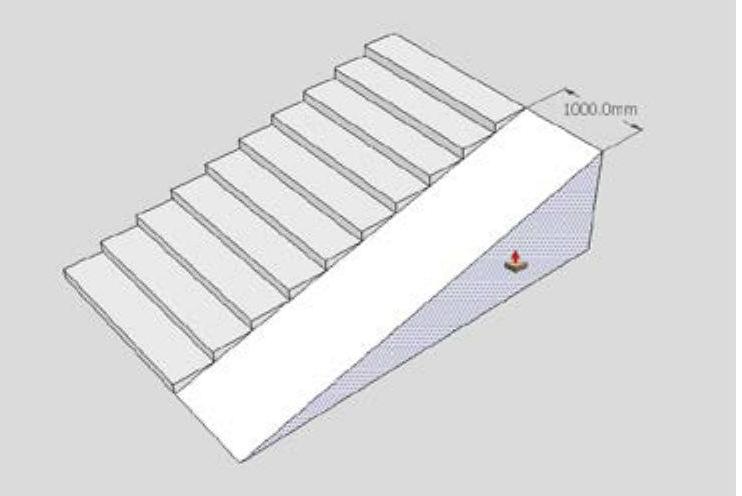

4)使用“线条”工具978-7-111-47633-7-Chapter06-10.jpg绘制出坡道的截面,然后使用“推/拉”工具978-7-111-47633-7-Chapter06-11.jpg,将截面推拉出1000mm的厚度,如图6-5所示。

5)使用“矩形”工具978-7-111-47633-7-Chapter06-12.jpg制作出坡道的防滑带,并将其推拉出一定的高度,如图6-6所示。(www.daowen.com)

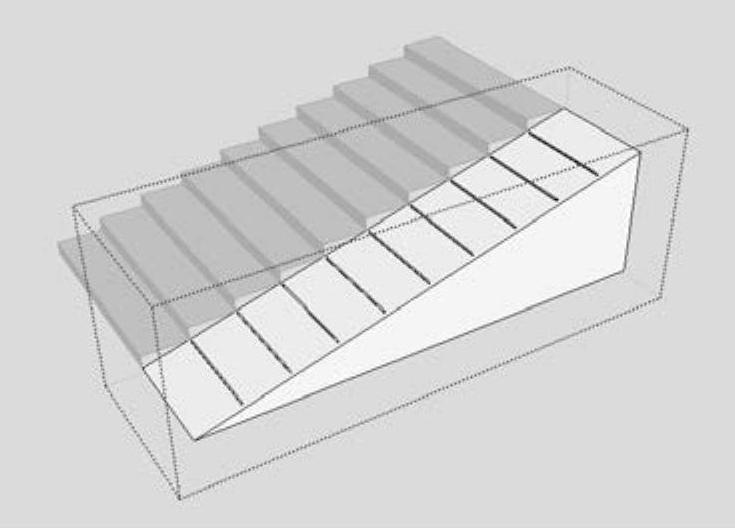

6)使用“移动”工具978-7-111-47633-7-Chapter06-13.jpg并配合键盘上<Ctrl>键,将上一步绘制的防滑条复制相应的份数到坡道上,如图6-7所示。

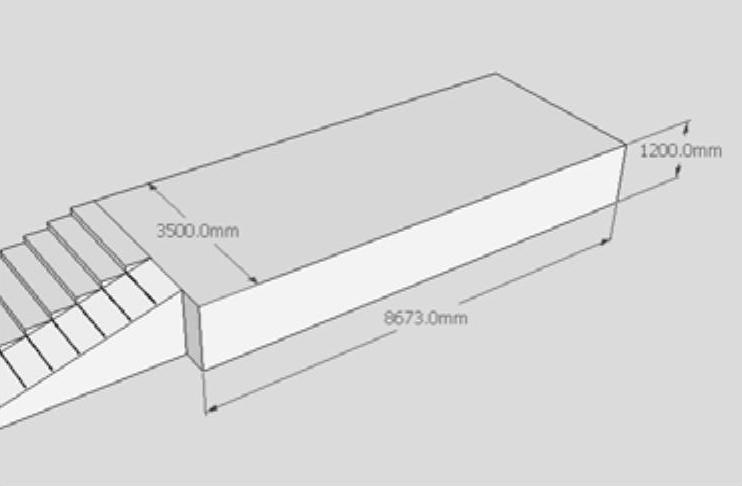

7)结合“矩形”工具978-7-111-47633-7-Chapter06-14.jpg与“推/拉”工具978-7-111-47633-7-Chapter06-15.jpg创建平台模型,并将其创建为群组,如图6-8所示。


图6-5


图6-6


图6-7


图6-8

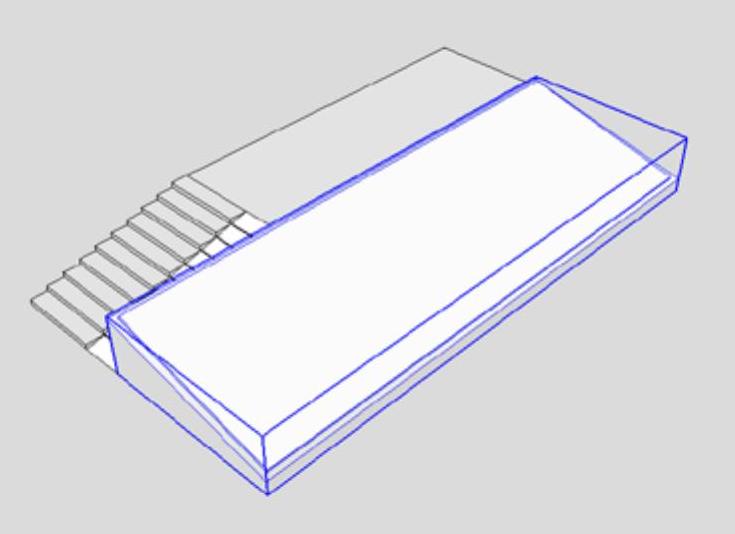

8)结合“线条”工具978-7-111-47633-7-Chapter06-20.jpg、“推/拉”工具978-7-111-47633-7-Chapter06-21.jpg及“偏移”978-7-111-47633-7-Chapter06-22.jpg,创建出坡道旁的绿化池,并将其创建为群组,如图6-9所示。

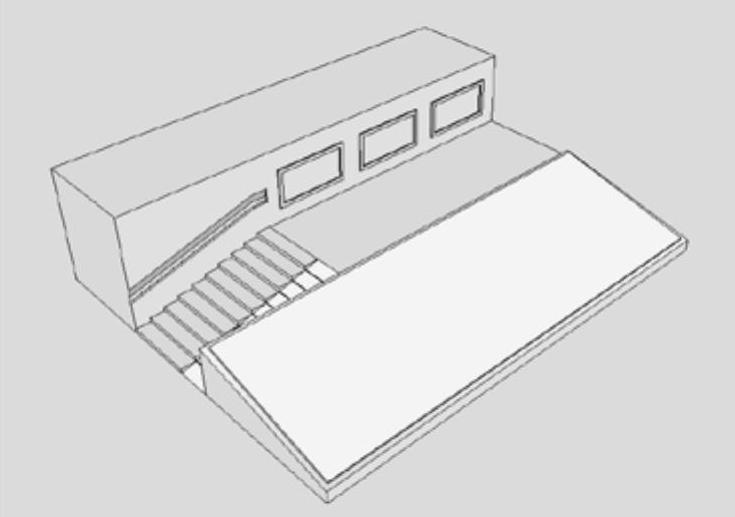

9)创建坡道旁的景观墙,并将其创建为群组,如图6-10所示。


图6-9


图6-10

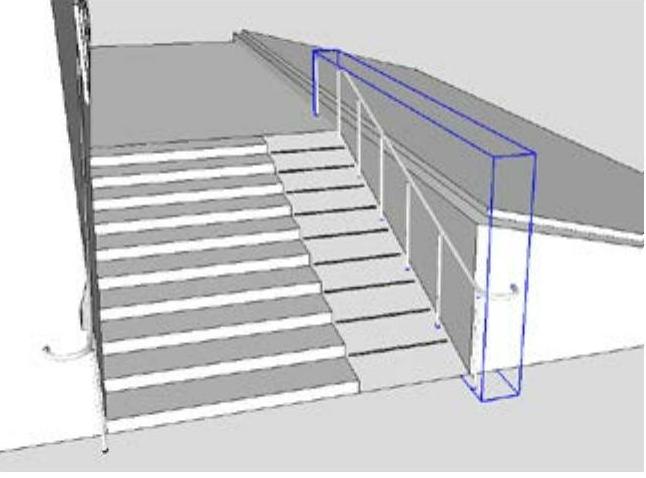

10)创建坡道旁的扶手造型,并将其制作成组件,如图6-11所示。

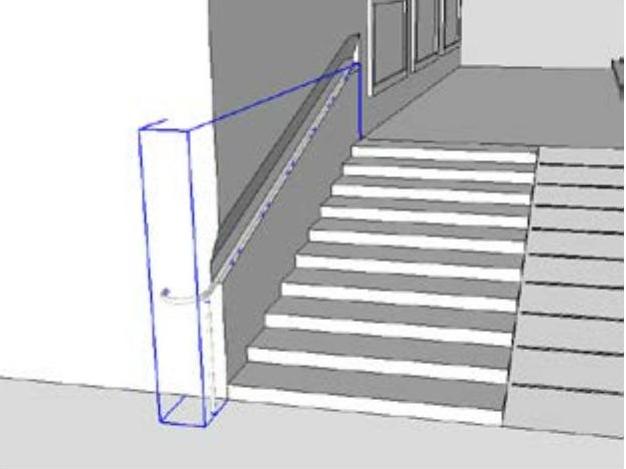

11)使用“移动”工具978-7-111-47633-7-Chapter06-25.jpg并配合键盘上<Ctrl>键,将绘制的扶手复制一份到坡道的右侧相应位置,如图6-12所示。

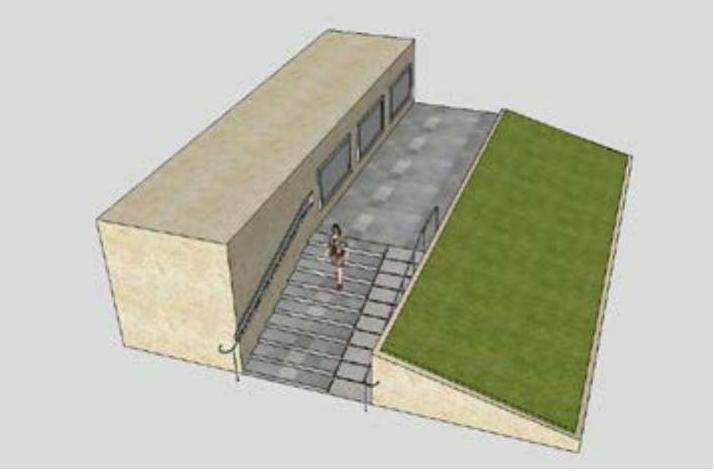

12)为制作完成的模型赋予相应的材质并添加配景,如图6-13所示。


图6-11


图6-12


图6-13
