镂空贴图图片的格式要求为PNG格式，或者带有通道的TIF格式和TGA格式。在“材质”编辑器中可以直接调用这些格式的图片。另外，SketchUp不支持镂空显示阴影，如果要想得到正确的镂空阴影效果，需要将模型中的物体平面进行修改和镂空，尽量与贴图一致。

提示：PNG格式是20世纪90年代中期开发的图像文件存储格式，其目的是想要替代GIF格式和TIFF格式。PNG格式增加了一些GIF格式文件所不具备的特性，在SketchUp中主要是运用其透明性

一学即会 制作镂空贴图

视频：制作镂空贴图.avi

案例：练习5-9.skp

下面通过实例具体讲解PNG镂空贴图的制作方法及技巧，其操作步骤如下。

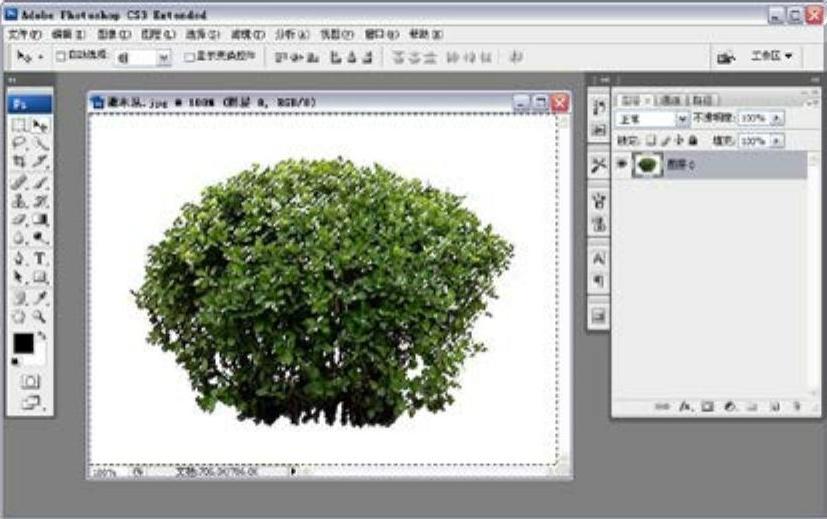

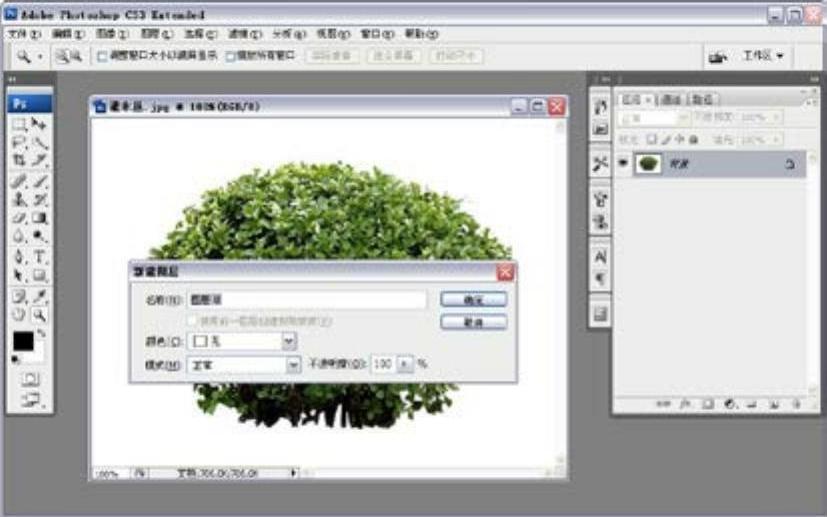

1）启动Photoshop软件，接着执行“文件|打开”菜单命令，打开本书配套光盘中的“案例\05\素材文件\灌木丛.jpg”文件，然后双击该图片的图层，将其转换为普通图层，如图5-63所示。

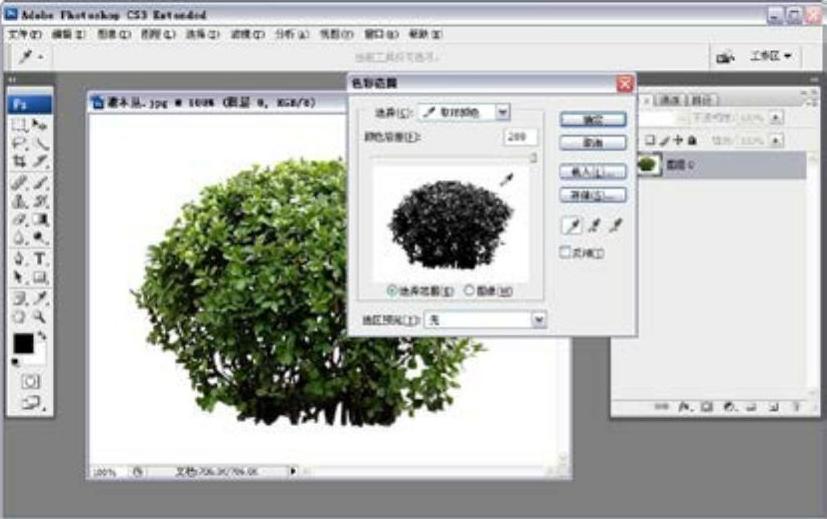

2）执行“选择|色彩范围”菜单命令，弹出“色彩范围”对话框，如图5-64所示。将“颜色容差”值调到200，然后使用吸管工具吸取灌木丛以外的白色区域，最后单击右侧的“确定”按钮，灌木丛以外的白色区域就为被选择状态了，如图5-65所示。

图5-63

图5-64

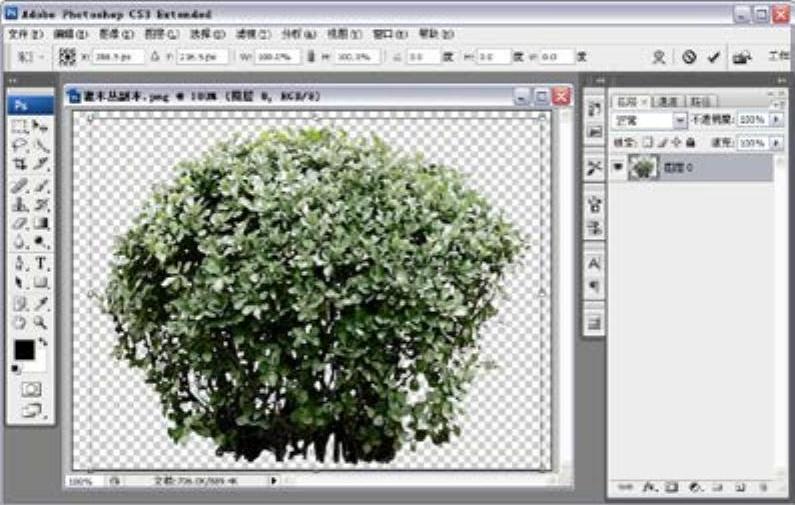

3）按键盘上的<Delete>键将灌木丛以外的白色区域删除掉，接着按<Ctrl+D>组合键取消对选区的选择，然后按住<Ctrl>键的同时单击图层图标选中树木，接着调整树木的长宽和形状（快捷键为<Ctrl+T>），调整好后按<Enter>键确认，如图5-66所示。

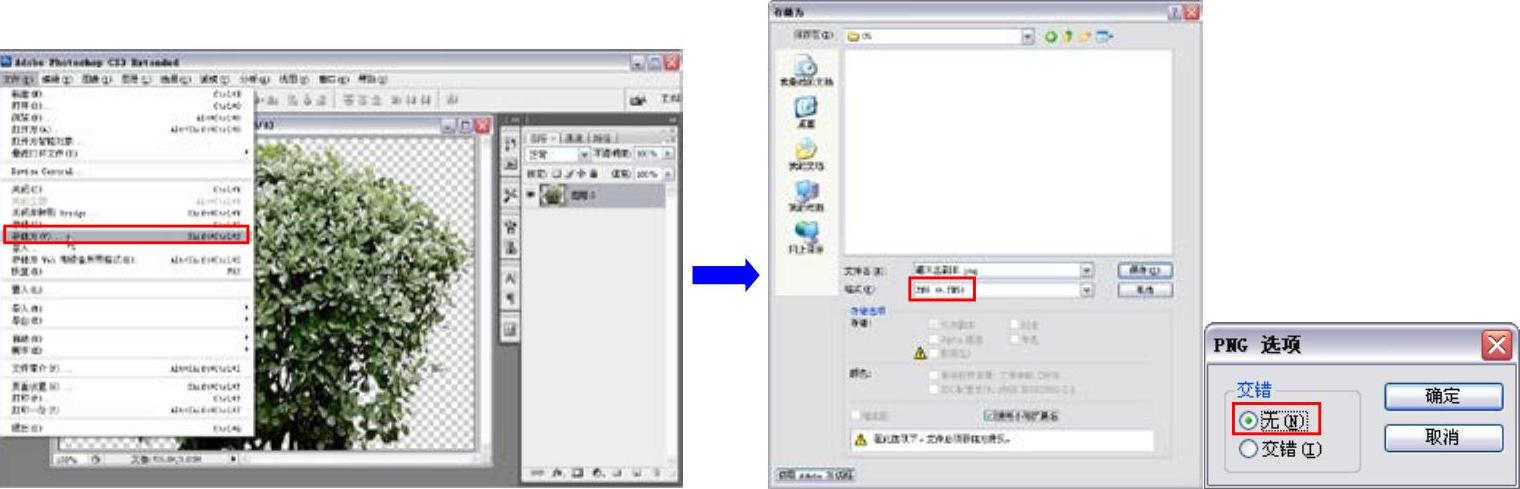

4）执行“文件|存储为”菜单命令，将文件另存为PNG格式，另存名为“案例\05\素材文件\灌木丛副本.PNG”文件，如图5-67所示。

5）将上一步保存的“案例\05\素材文件\灌木丛副本.PNG”文件导入SketchUp，然后将树干的中心点对齐坐标轴的原点，如图5-68所示。

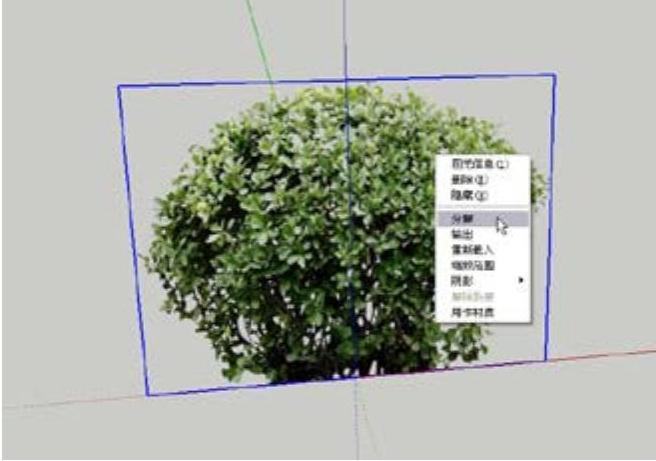

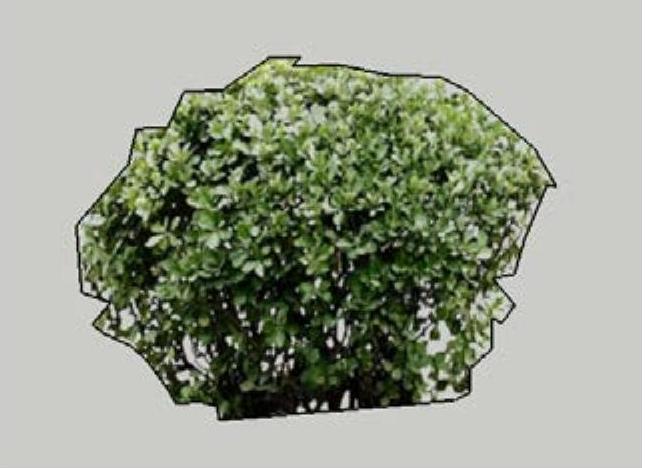

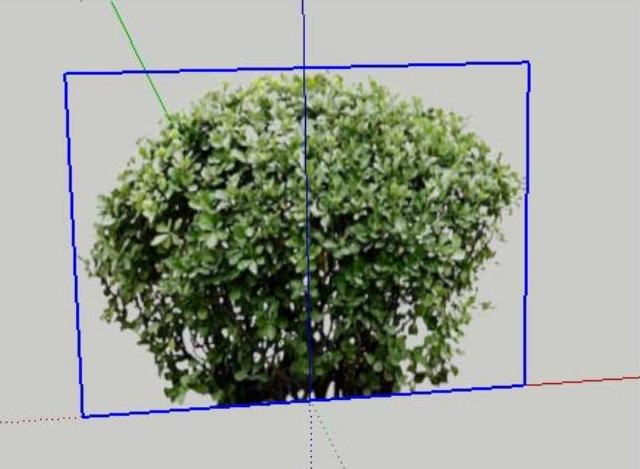

6）选择导入的图片，接着单击右键并执行“分解”命令；然后使用“线条”工具描绘出树木的轮廓，如图5-69和图5-70所示。

图5-65

(www.daowen.com)

图5-66

图5-67

图5-68

图5-69

图5-70

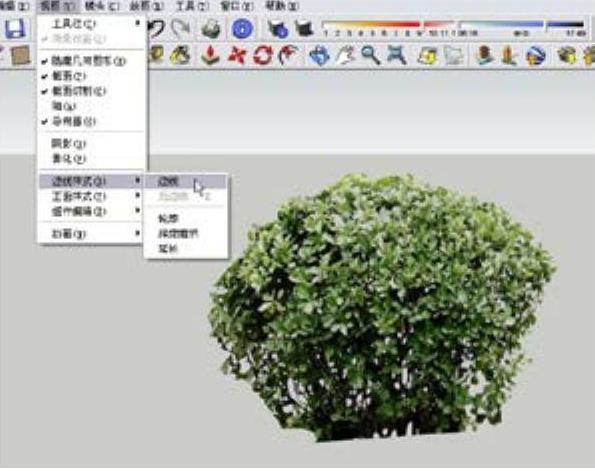

7）全选灌木丛，然后执行“视图|边线样式”菜单命令，在“边线样式”级联菜单中取消勾选“边线”复选框，如图5-71所示。

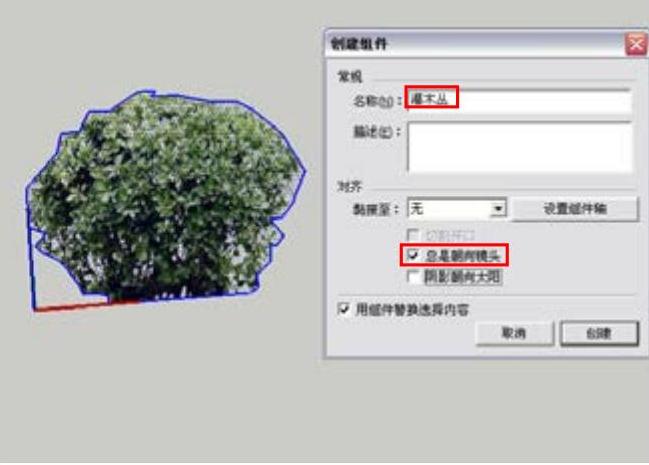

8）双击选择取消边线后的灌木丛，接着单击右键并执行“创建组件”命令，勾选“创建组件”对话框下的“总是朝向镜头”复选框，并在“名称”文本框中输入名称“灌木丛”，然后单击对话框下侧的“创建”按钮，如图5-72所示。

图5-71

图5-72

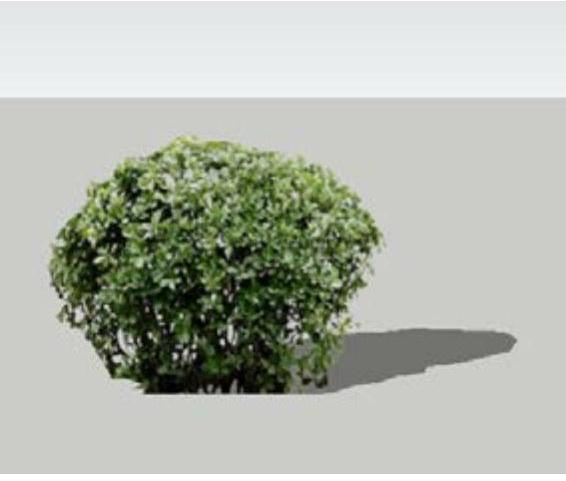

9）激活“显示/隐藏阴影”按钮，可以看到灌木丛的阴影效果总是随着摄像机镜头的朝向改变而改变，如图5-73所示。

图5-73
