SketchUp的贴图坐标可以投影贴图，就像将一个幻灯片用投影机投影一样。如果希望在模型上投影地形图像或者建筑图像，那么投影贴图就非常有用。任何曲面不论是否被柔化，都可以使用投影贴图来实现无缝拼接。

一学即会 制作投影贴图

视频：制作投影贴图.avi

案例：练习5-7.skp

首先打开相应的山体地形文件，接着创建一个相应大小的矩形面，然后执行相应的操作为山体地形制作投影贴图的效果，其操作步骤如下。

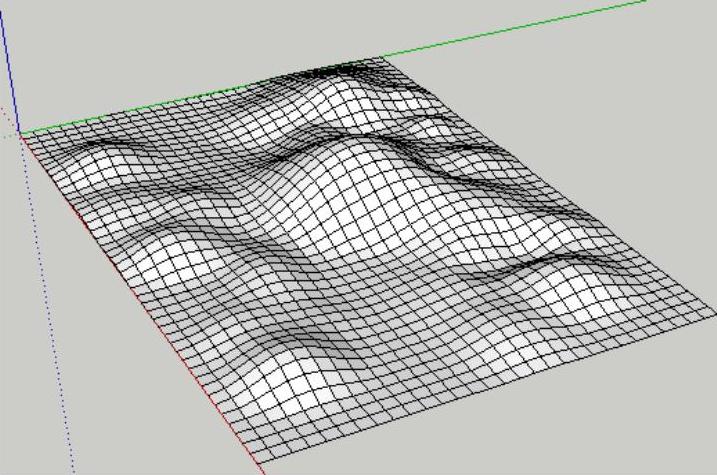

1）启动SketchUp软件，打开相应的场景文件，如图5-52所示。

2）在山体地形的上方用“矩形”工具地区的遥感卫星图像（在本书配套光盘中的“案例\05\素材文件\遥感卫星图像.jpg”文件），如图5-53所示。

图5-52(www.daowen.com)

图5-53

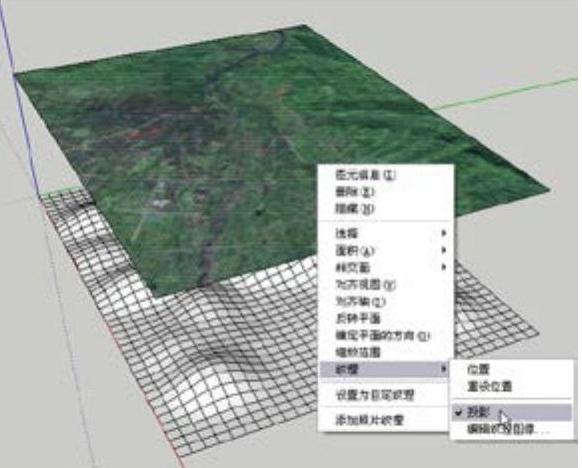

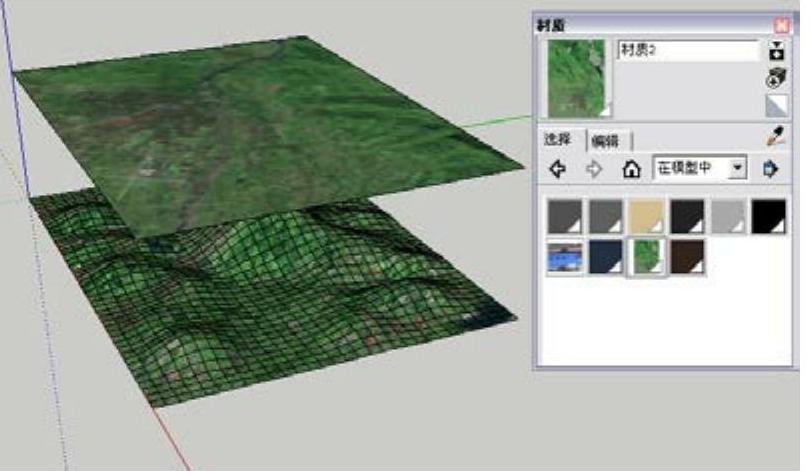

3）在贴图上单击鼠标右键，然后在弹出的菜单中执行“纹理|投影”命令，如图5-54所示，接着单击“材质”编辑器中的“样本颜料”按钮，并单击贴图图像，进行材质取样，最后将提取的材质赋予地形模型，如图5-55所示。

图5-54

图5-55

提示：这种方法可以构建较为直观的地形地貌特征，对整个城市或某片区进行大区域的环境分析，是比较有现实意义的一种方法。实际上，投影贴图不同于包裹贴图，包裹贴图的花纹是随着物体形状的转折而转折的，花纹大小不会改变；但是投影贴图的图像来源于平面，相当于把贴图拉伸，使其与三维实体相交，是贴图正面投影到物体上形成的形状，因此，使用投影贴图会使贴图有一定变形。
