在为圆柱体赋予材质时，虽然有时候材质能够完全包裹住物体，但是在连接时还是会出现错位的情况，出现这种情况就要利用物体的贴图坐标和查看隐藏物体来解决。

一学即会 制作圆柱体的无缝贴图

视频：制作圆柱体的无缝贴图.avi

案例：练习5-6.skp

首先创建一个圆柱体，接着为圆柱体赋予相应的材质贴图，然后使用相关的命令为其制作无缝贴图效果，其操作步骤如下。

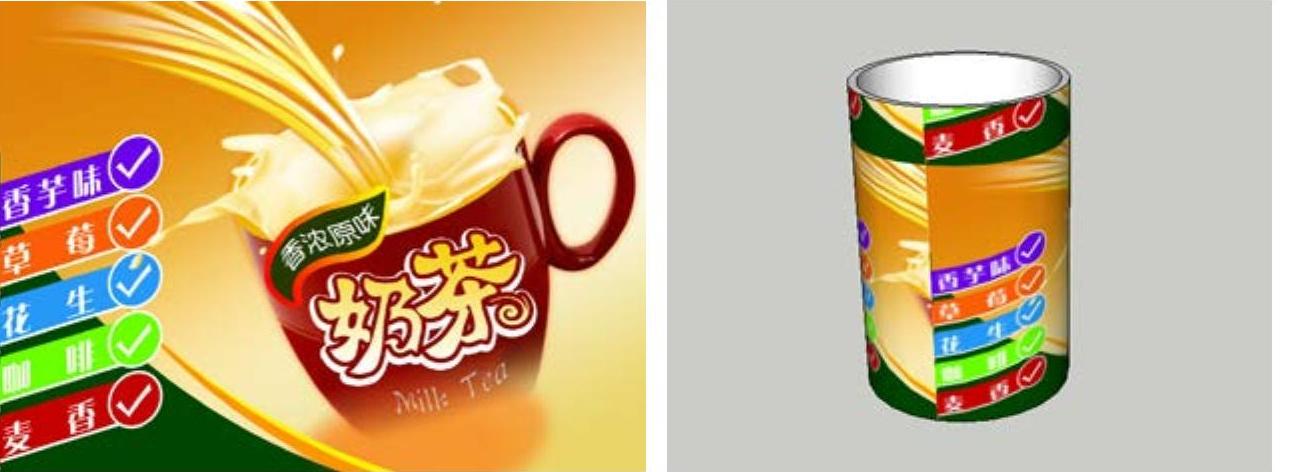

1）启动SketchUp软件，在绘图区中创建一个圆柱体，然后将本书配套光盘中的“案例\05\素材文件\杯子贴图.jpg”文件添加到“材质”编辑器中，接着将贴图材质赋予圆柱体模型，并调整贴图的大小。此时转动圆柱体，会发现明显的错位情况，如图5-46所示。

图5-46

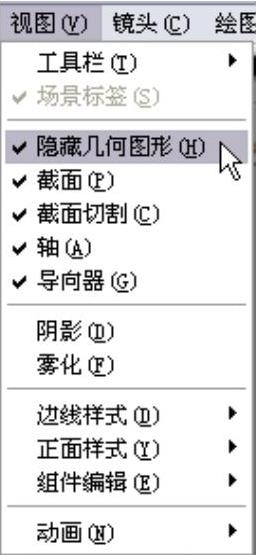

2）执行“视图|隐藏几何图形”菜单命令，将物体的网格线显示出来，如图5-47所示。

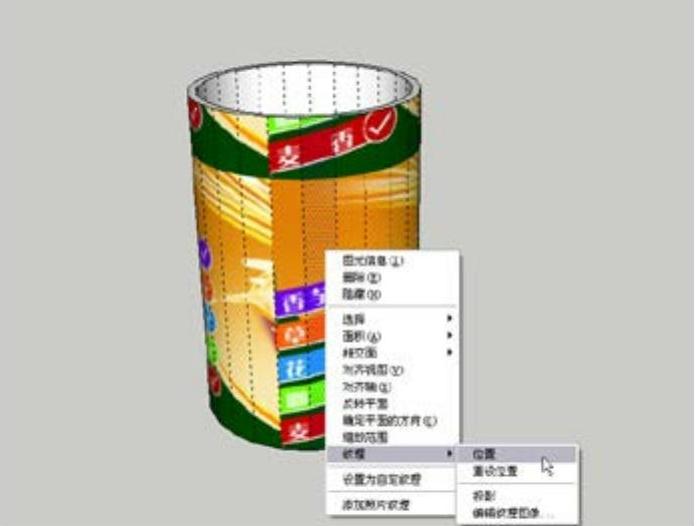

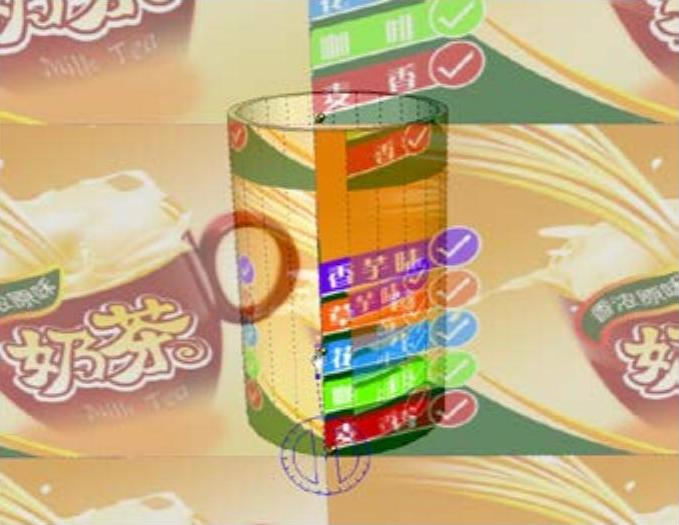

3）在物体上单击鼠标右键，然后在弹出的菜单中执行“纹理|位置”命令，如图5-48所示，并对圆柱体其中一个分面进行重设贴图坐标操作，完成后在右键菜单中执行“完成”命令，如图5-49所示。

图5-47(www.daowen.com)

图5-48

图5-49

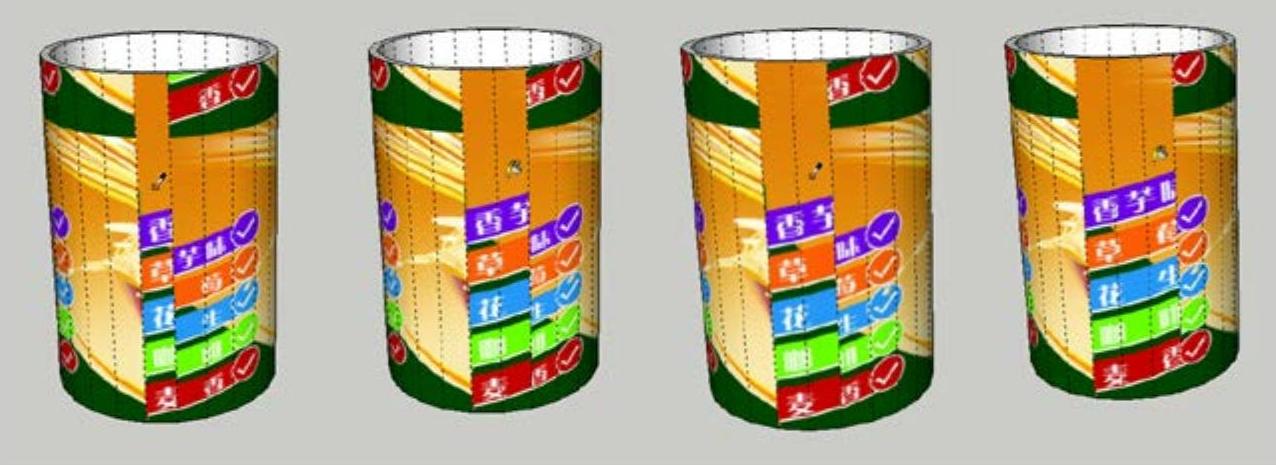

4）单击“材质”编辑器中的“样本颜料”的按钮，然后单击已经赋予材质的圆柱体的面，进行材质取样，接着为圆柱体的其他面赋予材质，此时贴图没有错位现象，如图5-50所示。

图5-50

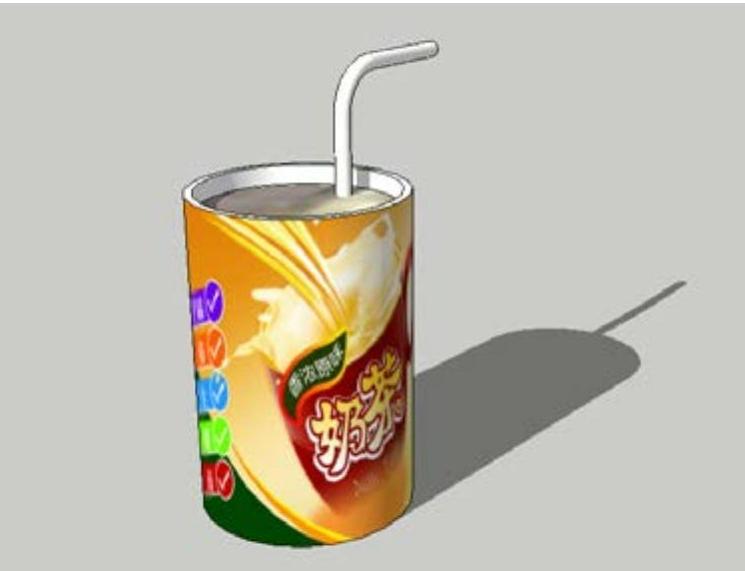

5）利用相同的方法，使用“材质”编辑器中的“样本颜料”的按钮，分别单击前一个被赋予材质的面，然后将提取的材质赋予与其相连的下一个面，其最终完成的效果如图5-51所示。

图5-51
