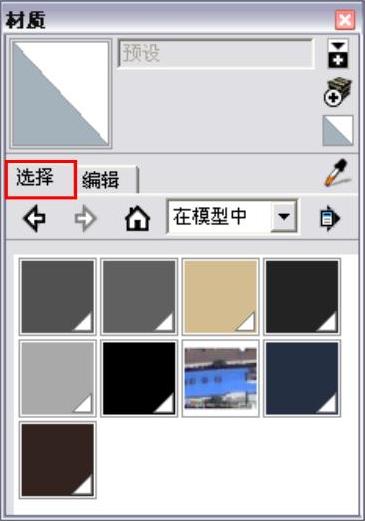

“选择”选项卡的界面如图5-5所示。它主要用于对场景中材质的选择。

功能介绍 “选择”选项卡

知识要点

●“后退”按钮/“前进”按钮：在浏览材质库时，通过两个按钮可以前进或者后退。

●“在模型中”按钮：单击该按钮可以快速返回“在模型中”材质列表。

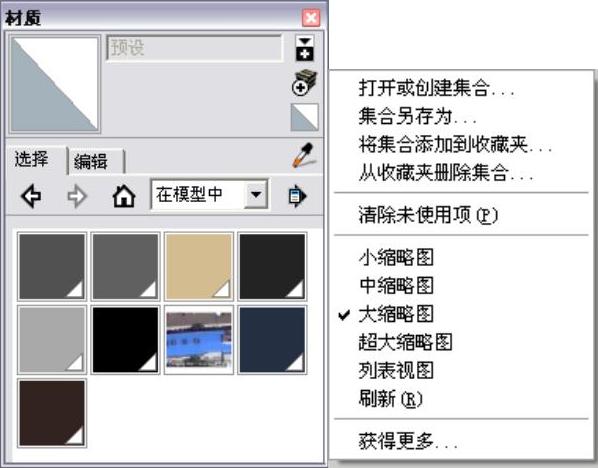

●“详细信息”按钮：单击该按钮将弹出一个扩展菜单，如图5-6所示。

打开或创建集合：该命令用于载入一个已经存在的文件夹或创建一个文件夹到“材质”编辑器中。执行该命令弹出的对话框中不能显示文件，只能显示文件夹。

集合另存为：将选择的文件夹另存为一个新的文件。

将集合添加到收藏夹：该命令用于将选择的文件夹添加到收藏夹中。

从收藏夹删除集合：该命令可以将选择的文件夹从收藏夹中删除。

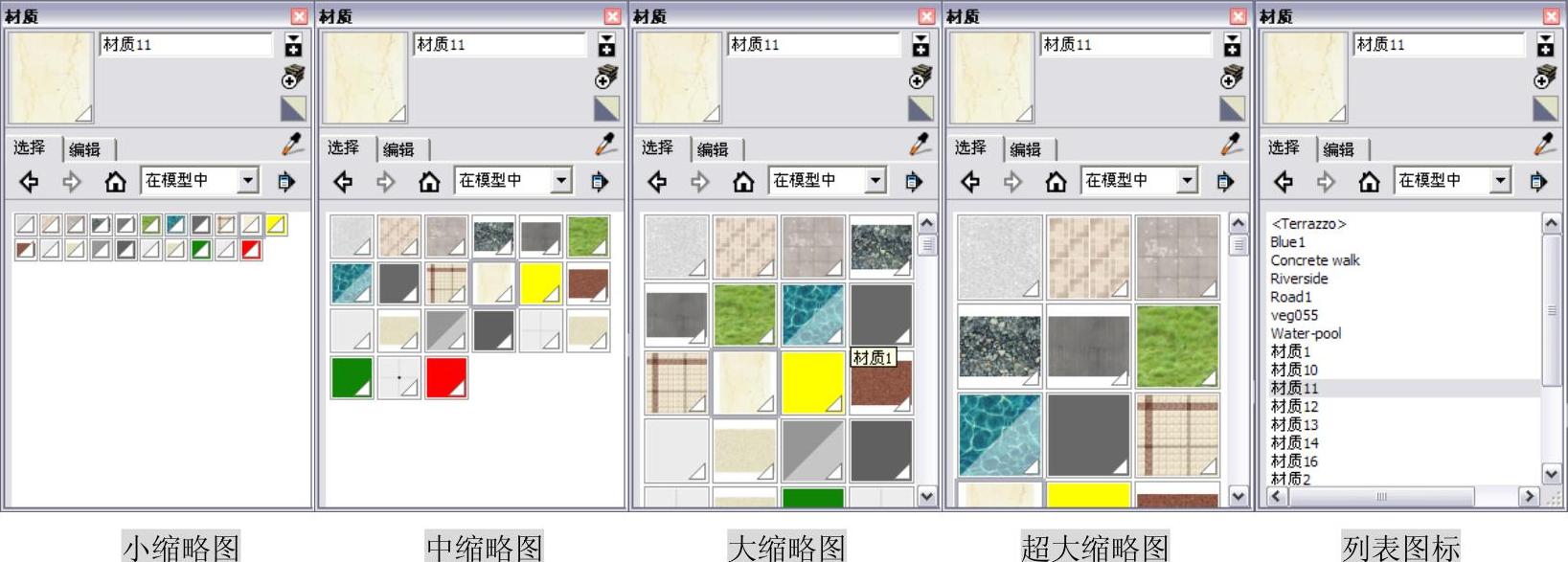

小缩略图/中缩略图/大缩略图/超大缩略图/列表视图：“列表视图”命令用于将材质图标以列表状态显示，其余4个命令用于调整材质图标显示的大小，如图5-7所示。

图5-5

图5-6

图5-7

●“提取材质”按钮：单击该按钮可以从场景中提取材质，并将其设置为当前材质。

在“选择”选项卡的界面中还有一个列表框，在该列表框的下拉列表中可以选择当前显示的材质类型，例如“在模型中”或者“材质”等，如图5-8所示。

1.在模型中

通常情况下，应用材质后，材质会被添加到“材质”编辑器的“在模型中”材质列表中，在对文件进行保存时，这个列表中的材质会和模型一起被保存。

在“在模型中”材质列表内显示的是当前场景中使用的材质。被赋予模型的材质右下角带有一个小三角，没有小三角的材质表示曾经在模型中使用过，但是现在没有使用。

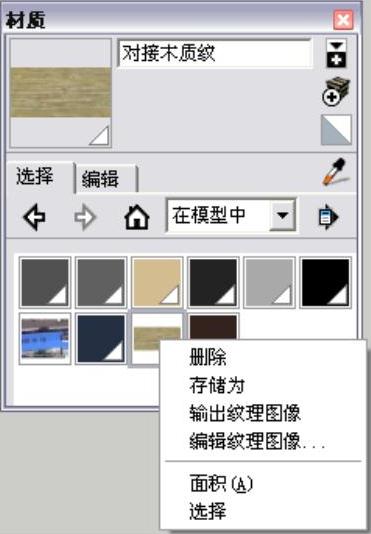

如果在材质列表中的材质上单击鼠标右键，将弹出一个快捷菜单，如图5-9所示。

●删除：该命令用于将选择的材质从模型中删除，原来赋予该材质的物体被赋予默认材质。

●存储为：该命令用于将材质存储到其他材质库。

●输出纹理图像：该命令用于将贴图存储为图片格式。

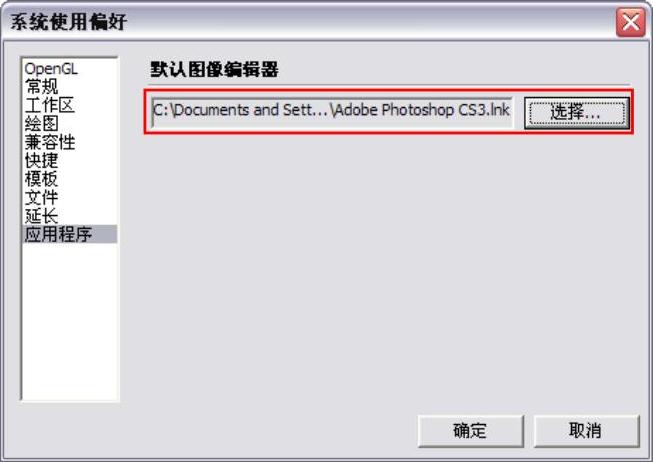

●编辑纹理图像：如果在“系统使用偏好”对话框的“应用程序”面板中设置过默认的图像编辑软件，那么在执行“编辑纹理图像”命令的时候会自动打开设置的图像编辑软件来编辑该贴图图片。如图5-10所示，默认的图像编辑器为Photoshop软件。

图5-8

图5-9(www.daowen.com)

●面积：执行该命令将准确地计算出模型中所有应用此材质表面的表面积之和。

●选择：该命令用于选中模型中应用此材质的表面。

技巧提示 “材质”编辑器

学习笔记

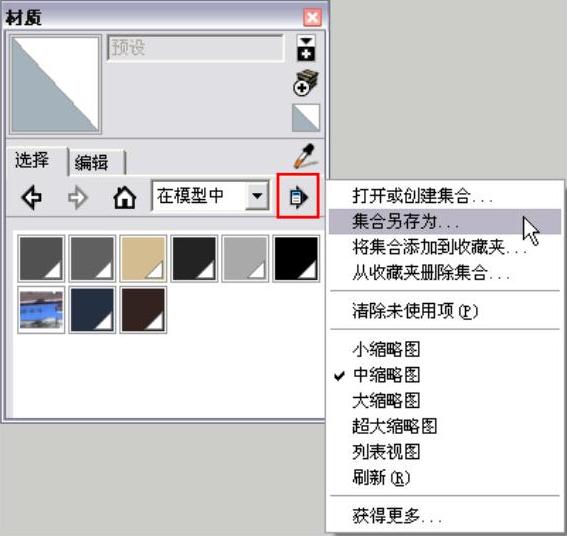

打开“材质”编辑器，然后单击“在模型中”按钮，接着单击右侧的“详细信息”按钮，并选择“集合另存为”命令，如图5-11所示。接下来根据提示就能将当前模型的所有材质保存为扩展名为.skm的文件。将这个文件放置在SketchUp的Materials（材质）目录下，那么在每次打开SketchUp时都可以调用这些材质。利用这个方法可以根据个人习惯把需要归类的一组贴图做成一个材质库文件，可以根据材质特性分类，如地板、墙纸、面砖等，也可以根据场景的材质搭配进行分类，如办公室、厨房、卧室等。

图5-10

图5-11

2.材质

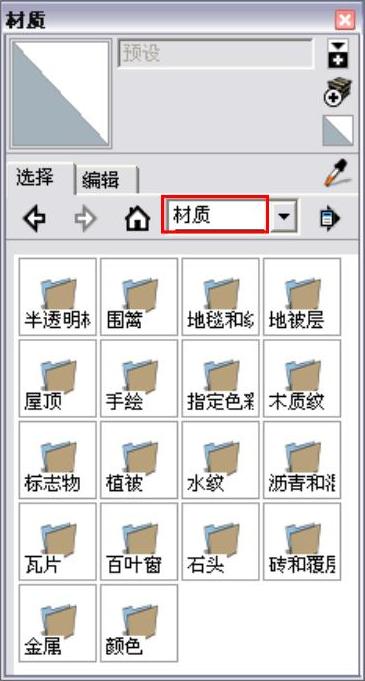

在“材质”列表中显示的是材质库中的材质，如图5-12所示。

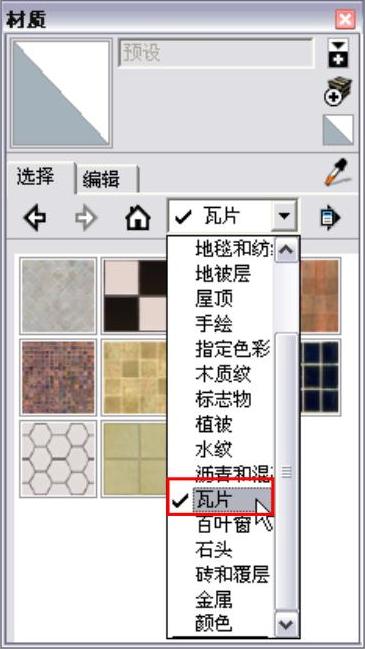

在“材质”列表中可以选择需要的材质，例如选择“瓦片”选项，那么在“材质”列表中会显示预设的瓦片材质，如图5-13所示。

图5-12

图5-13

一学即会 提取场景中的材质并填充

视频：提取场景中的材质并填充.avi

案例：练习5-1.skp

下面讲解怎样提取场景中的材质，然后将提取的材质赋予相应的模型表面，其操作步骤如下。

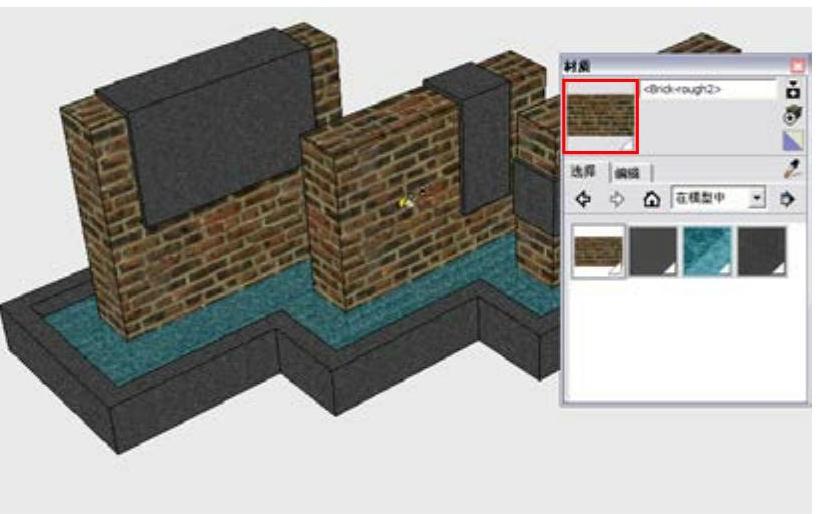

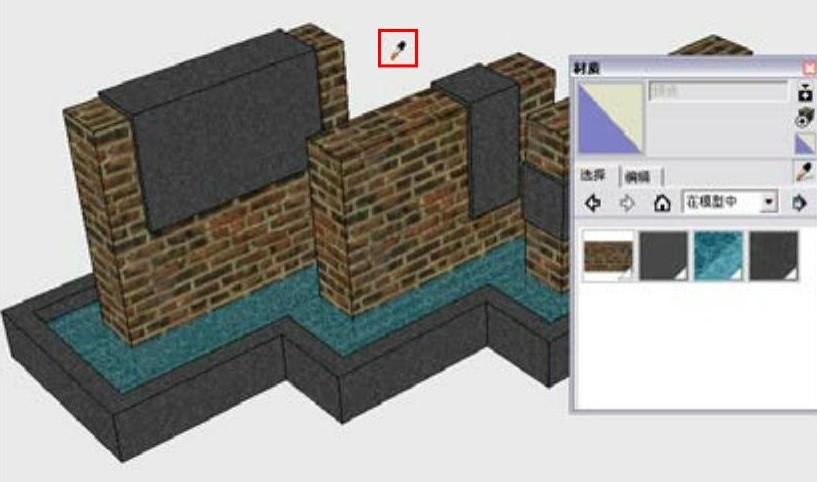

1）打开场景文件，然后激活“样本颜料”工具，此时光标将变成吸管形状，如图5-14所示。

2）在要提取的材质上单击鼠标左键，提取的材质将出现在“点按开始使用这种颜料绘画”窗口中，如图5-15所示。

图5-14

图5-15

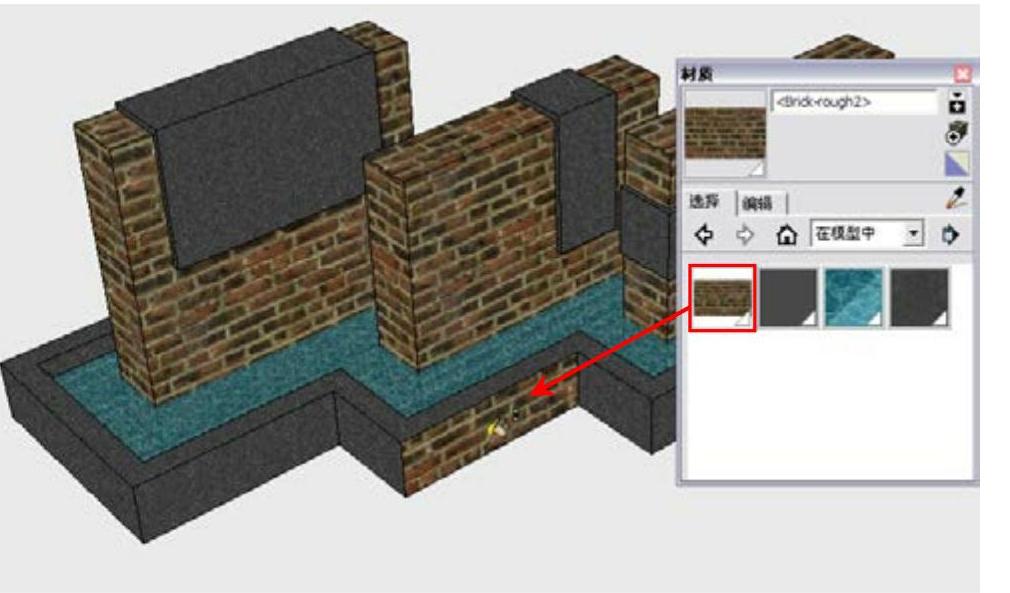

3）完成材质的提取后，将自动激活“颜料桶”工具，如果想将提取的材质填充到模型上，可以直接在模型上单击鼠标左键，如图5-16所示。

提示：“样本颜料”工具不仅能提取材质，还能提取材质的大小和坐标。如果不使用“样本颜料”工具，而是直接从材质库中选择同样的材质贴图，往往会出现坐标轴对不上的情况，还要重新调整坐标和位置。所以建议读者在进行材质填充操作的时候多使用“样本颜料”工具。

图5-16
