从SketchUp 6.0开始增加了“三维文本”工具978-7-111-47633-7-Chapter03-376.jpg,该工具广泛地应用于广告、Logo、雕塑文字等。

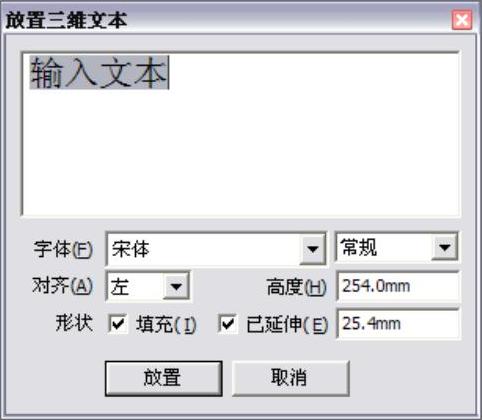

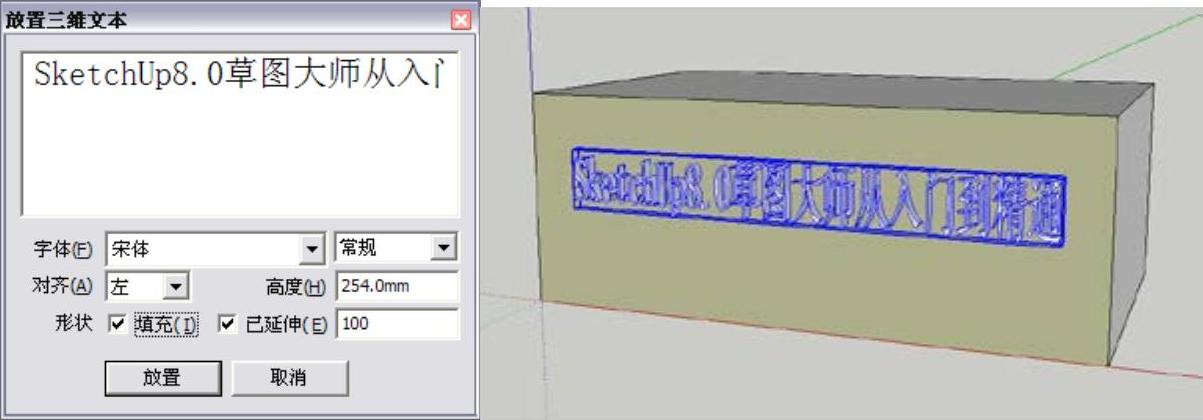

激活“三维文字”工具978-7-111-47633-7-Chapter03-377.jpg会弹出“放置三维文本”对话框。该对话框中,“高度”指文字的大小,“已延伸”指文字的线条宽度,如果没有勾选“填充”复选框,生成的文字将只有轮廓线,如图3-174所示。

在“放置三维文本”对话框的文本框中输入文字后,单击“放置”按钮978-7-111-47633-7-Chapter03-378.jpg,即可将文字拖放至合适的位置,生成的文字自动成组。使用“拉伸”工具978-7-111-47633-7-Chapter03-379.jpg可以对文字进行缩放,如图3-175所示。


图3-174


图3-175

一学即会 创建指示牌

视频:创建指示牌.avi

案例:练习3-10.skp

下面通过创建一个指示牌的模型,来具体讲解“三维文本”工具978-7-111-47633-7-Chapter03-382.jpg的使用方法及技巧,其操作步骤如下。

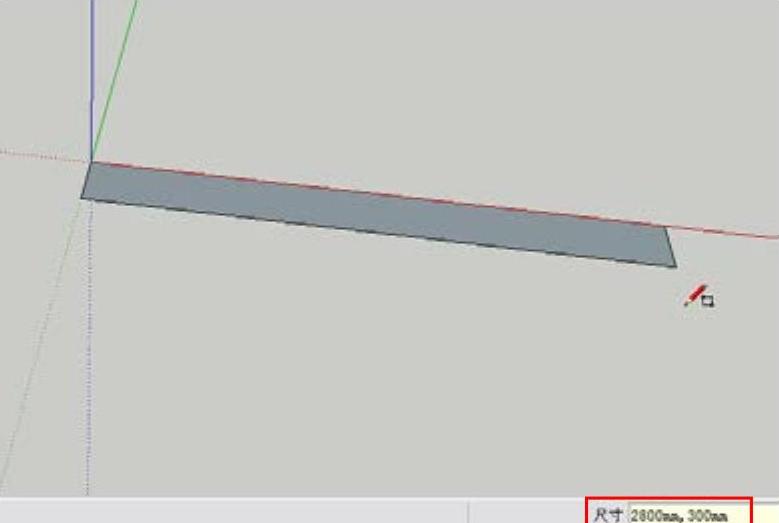

1)使用“矩形”工具978-7-111-47633-7-Chapter03-383.jpg绘制一个2800mm×300mm的矩形,如图3-176所示。

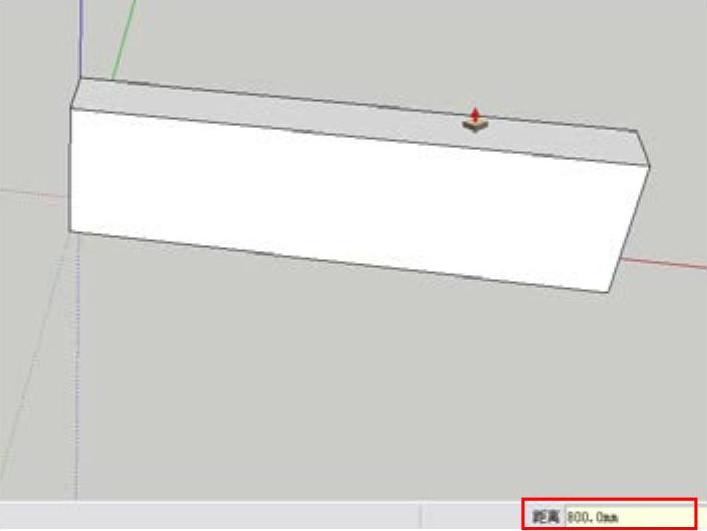

2)使用“推/拉”工具978-7-111-47633-7-Chapter03-384.jpg将上一步绘制的矩形推拉800mm的高度,如图3-177所示。

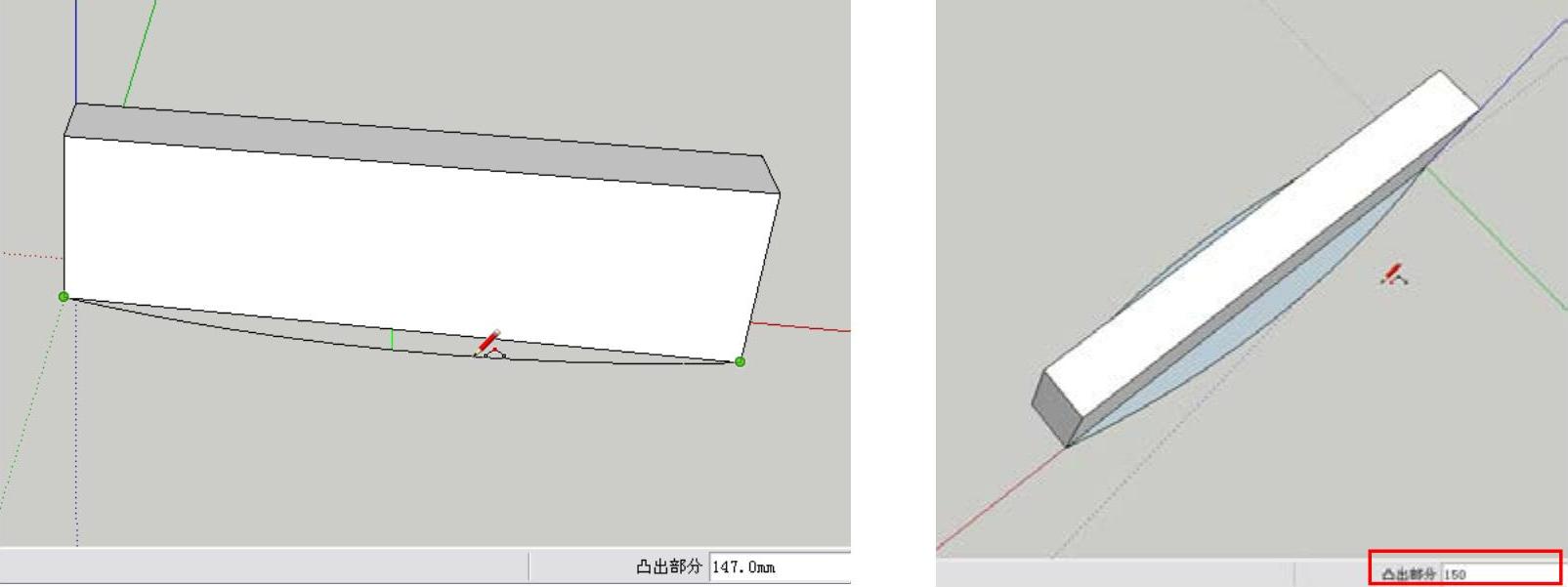

3)使用“圆弧”工具978-7-111-47633-7-Chapter03-385.jpg,在立方体的前后两侧绘制两段圆弧,其中凸出部分距离为150mm,如图3-178所示。

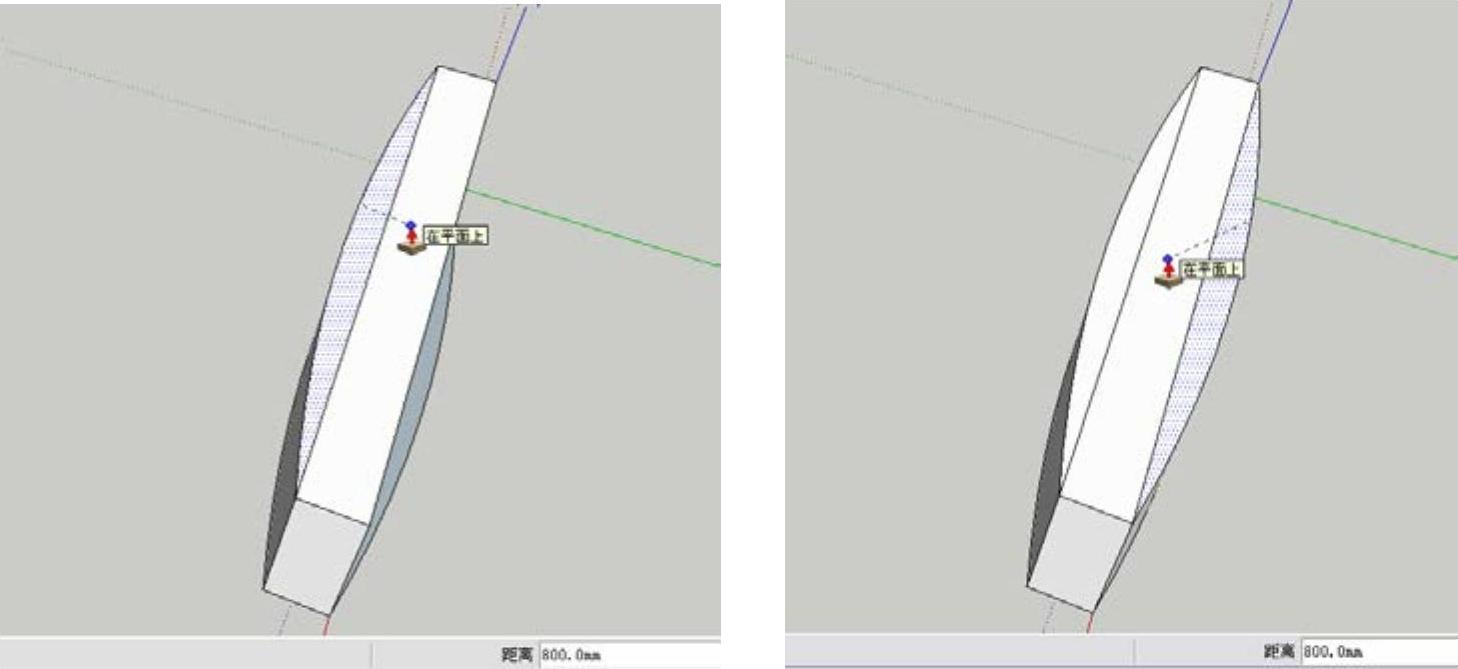

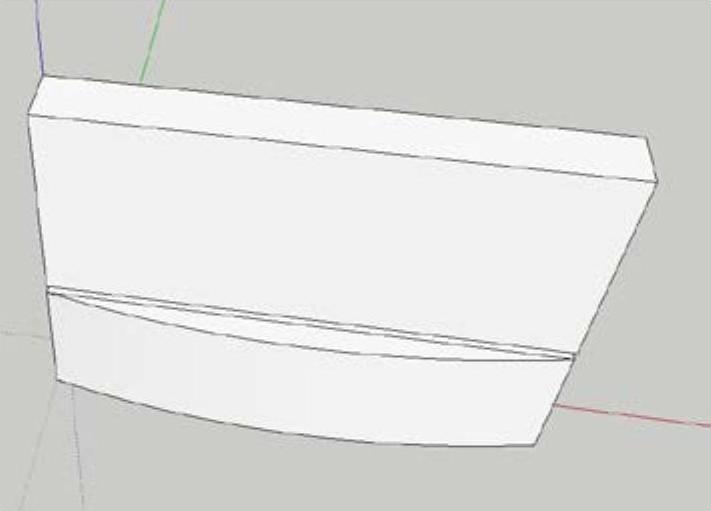

4)使用“推/拉”工具978-7-111-47633-7-Chapter03-386.jpg将上一步绘制的两个圆弧面进行推拉,使其与立方体上侧的面相平行,如图3-179所示。


图3-176


图3-177


图3-178


图3-179

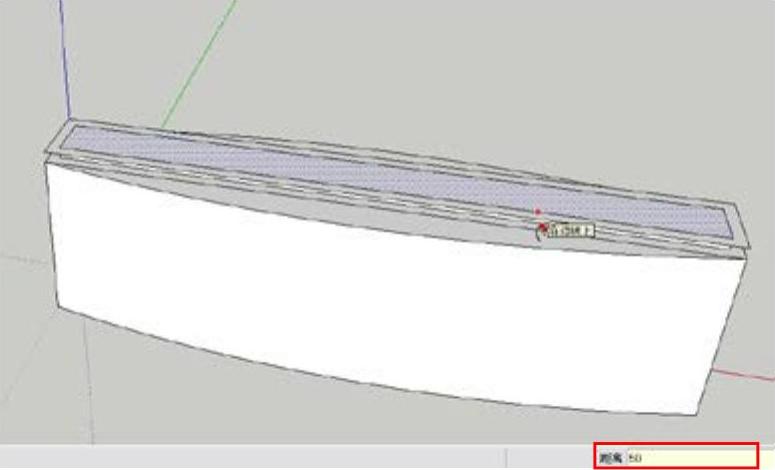

5)使用“偏移”工具978-7-111-47633-7-Chapter03-391.jpg,将立方体上侧的平面向内偏移50mm的距离,如图3-180所示。

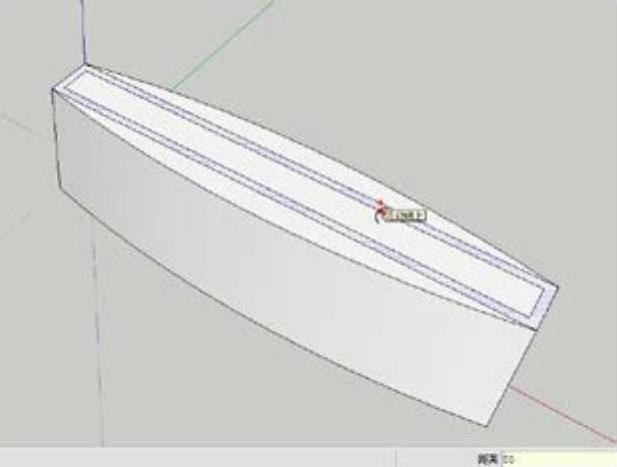

6)使用“推/拉”工具978-7-111-47633-7-Chapter03-392.jpg将内侧的相应平面向上推拉50mm的距离,如图3-181所示。


图3-180


图3-181(www.daowen.com)

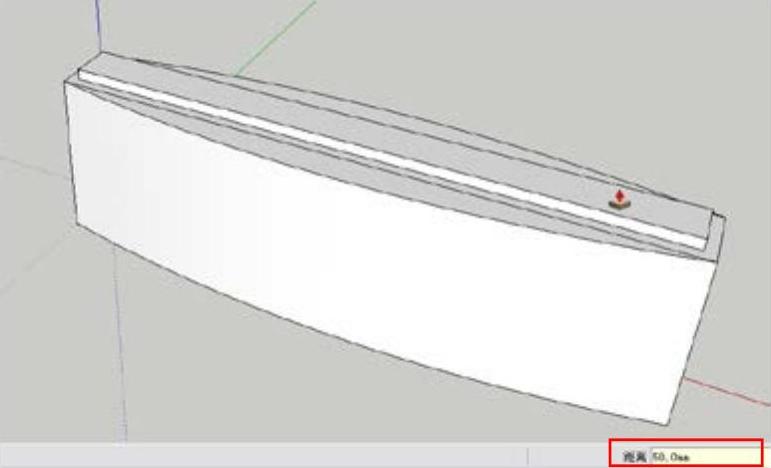

7)使用“偏移”工具978-7-111-47633-7-Chapter03-395.jpg,将上一步推拉的平面向外偏移50mm的距离,如图3-182所示。

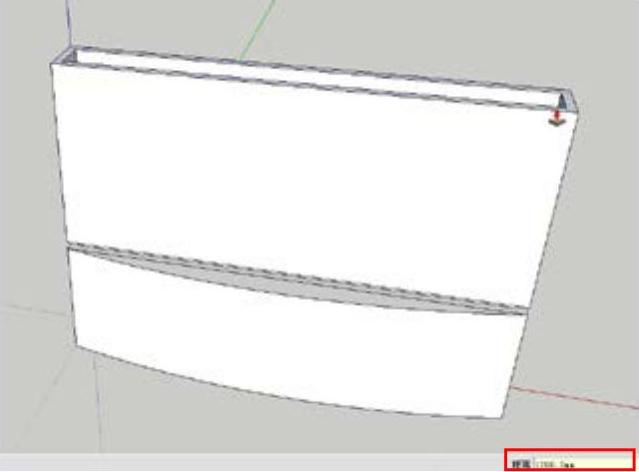

8)使用“推/拉”工具978-7-111-47633-7-Chapter03-396.jpg将上一步偏移的平面向上推拉1200mm的距离,如图3-183所示。


图3-182


图3-183

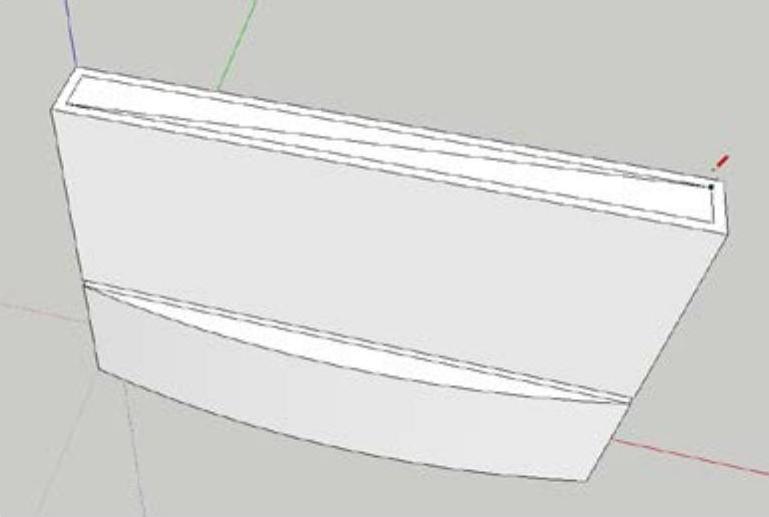

9)使用“线条”工具978-7-111-47633-7-Chapter03-399.jpg,在上一步偏移平面的上侧绘制一条对角线将内凹的平面进行封面,如图3-184所示。

10)将上侧平面内的多余线段删除掉,如图3-185所示。


图3-184


图3-185

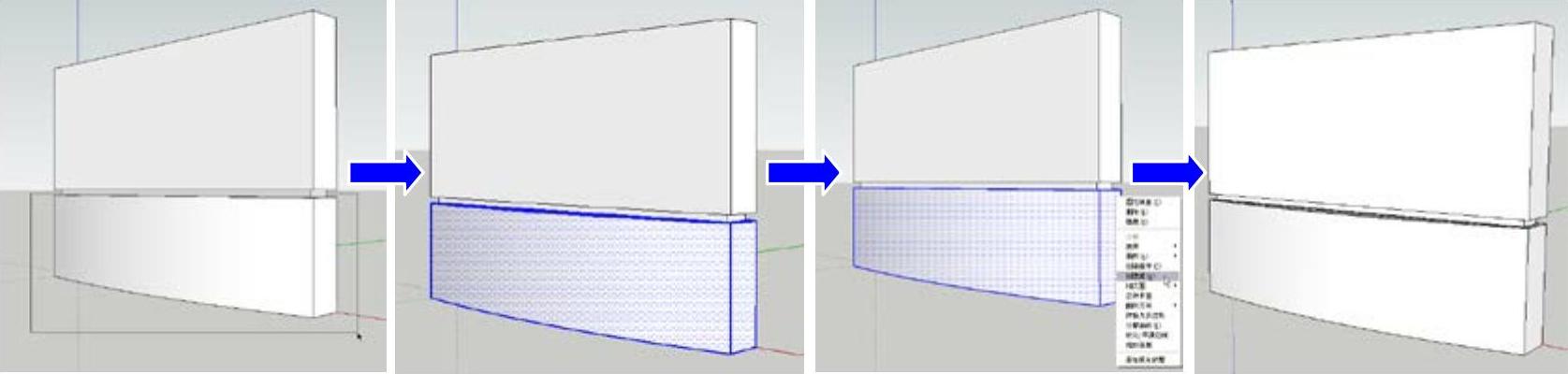

11)为了方便材质的赋予,框选指示牌下侧的底座,将其创建为组件,如图3-186所示。


图3-186

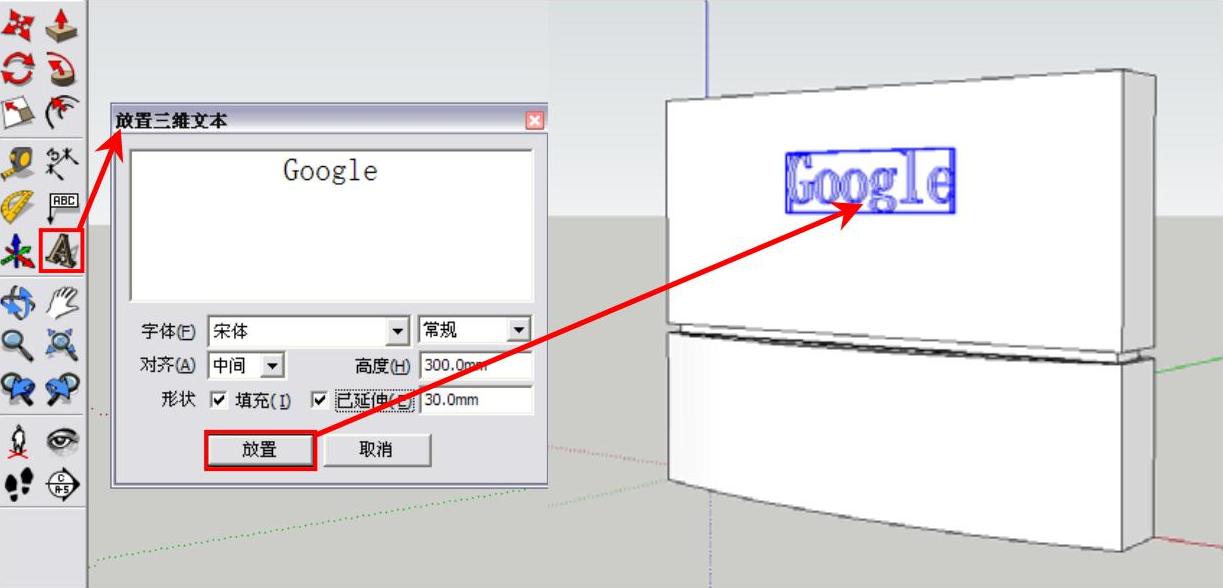

12)激活“三维文本”工具978-7-111-47633-7-Chapter03-403.jpg,弹出“放置三维文本”对话框,在该对话框的文本框中输入文字内容“Google”,并设置好下侧其他相关的参数,然后单击“放置”按钮978-7-111-47633-7-Chapter03-404.jpg,将文字放置到指示牌上相应的位置,如图3-187所示。


图3-187

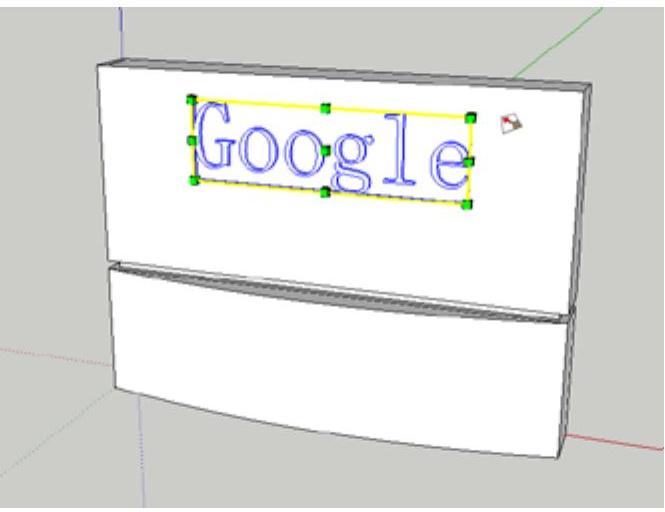

13)使用“拉伸”工具978-7-111-47633-7-Chapter03-406.jpg,对上一步放置的文字内容进行拉伸操作,使其符合要求,如图3-188所示。

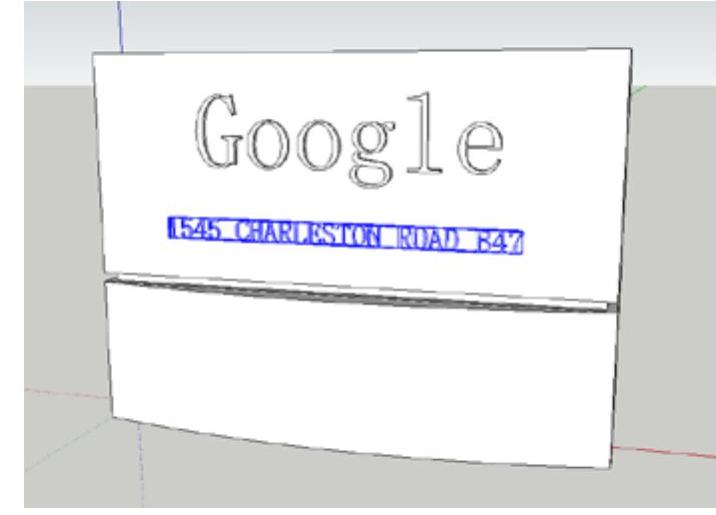

14)激活“三维文本”工具978-7-111-47633-7-Chapter03-407.jpg,在拉伸后的文字下侧输入的相关文字内容,如图3-189所示。


图3-188


图3-189

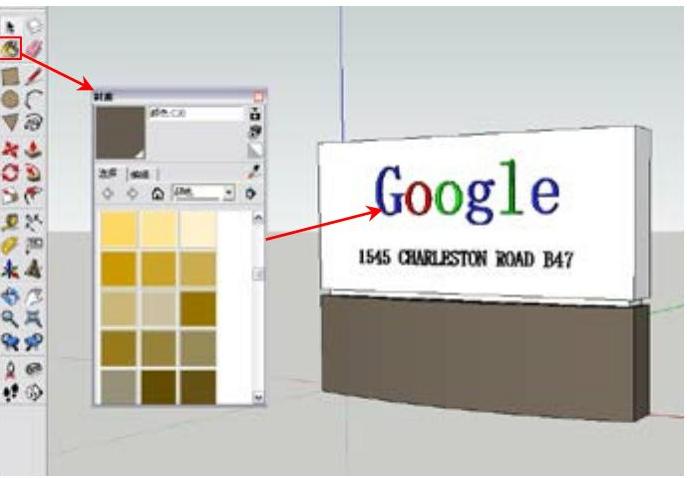

15)激活“颜料桶”工具978-7-111-47633-7-Chapter03-410.jpg,打开“材质”编辑对话框,为指示牌的文字内容及底座赋予相关的材质,如图3-190所示。


图3-190
