“量角器”工具可以测量角度和绘制辅助线。

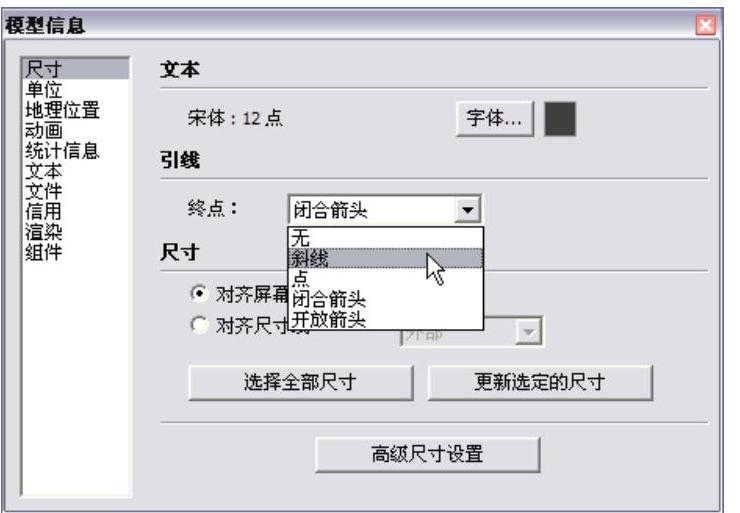

图3-168

图3-169

1.测量角度

激活“量角器”工具后，在视图中会出现一个圆形的量角器，光标指向的位置就是量角器的中心位置，量角器默认对齐红/绿轴平面。

在场景中移动光标时，量角器会根据旁边的坐标轴和几何体而改变自身的定位方向，用户可以按住<Shift>键锁定所在平面。

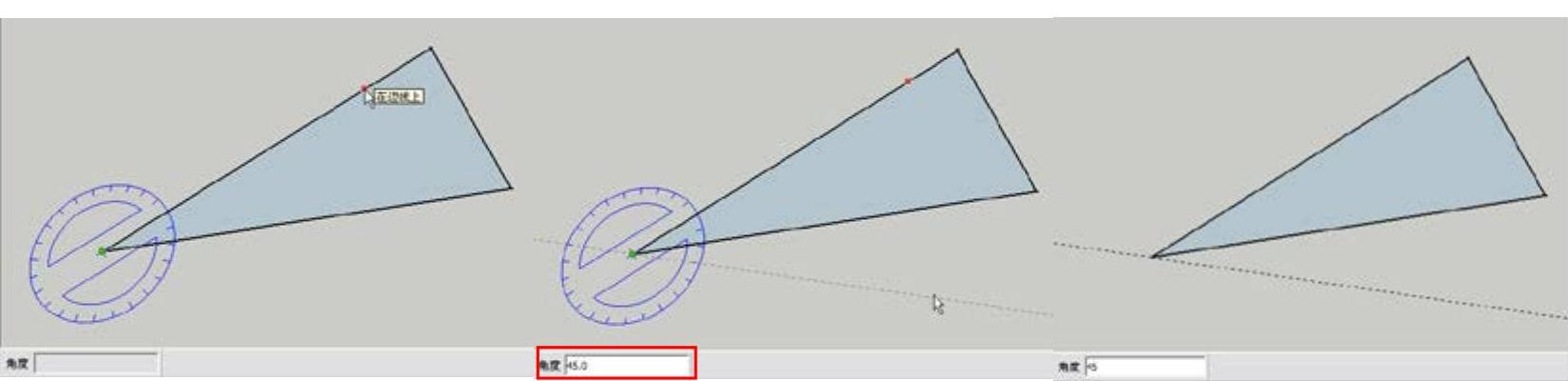

在测量角度时，将量角器的中心设在角的顶点上，然后将量角器的基线对齐到测量角的起始边上，接着拖动鼠标旋转量角器，捕捉要测量角的第二条边，此时光标处会出现一条绕量角器旋转的辅助线。捕捉到测量角的第二条边后，测量的角度值会显示在数值控制框中，如图3-170所示。

(www.daowen.com)

图3-170

2.创建角度辅助线

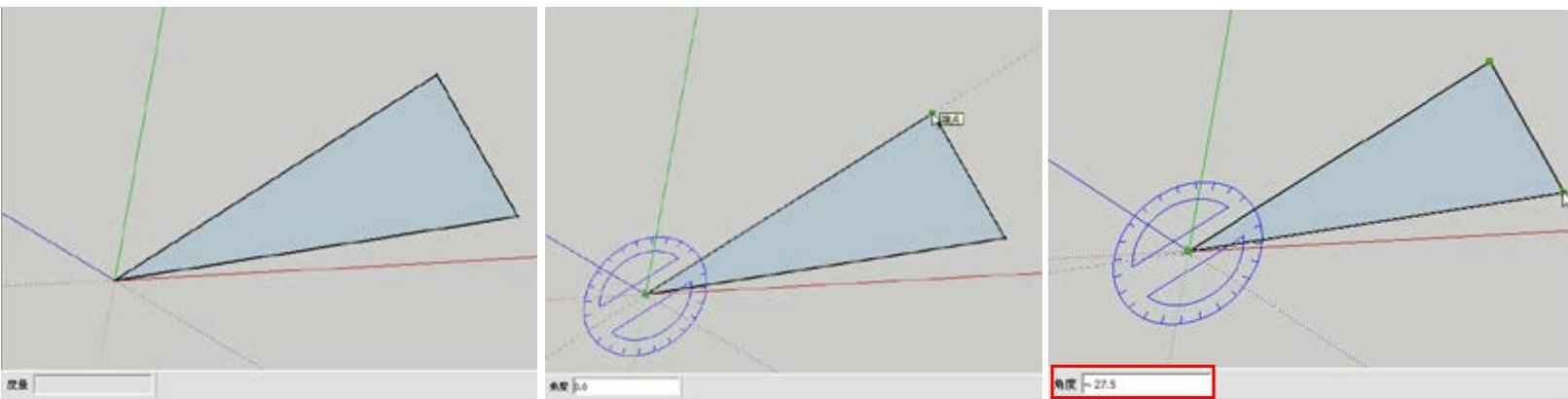

激活“量角器”工具后，捕捉辅助线将经过的角的顶点，并单击鼠标左键将量角器放置在该点上，接着在已有的线段或边线上单击，将量角器的基线对齐到已有的线上，此时会出现一条新的辅助线，移动光标到需要的位置，辅助线和基线之间的角度值会在数值控制框中动态显示，如图3-171所示。

角度可以通过数值控制框输入，输入的值可以是角度（如30），也可以是斜率（角的正切，如1：6），输入负值表示将往当前光标指定方向的反方向旋转；在进行其他操作之前可以持续输入进行修改。

图3-171

3.锁定旋转的量角器

按住<Shift>键可以将量角器锁定在当前的平面上。
