在SketchUp中，使用“相交平面|与模型”命令可以很容易地创造出复杂的几何体。该命令可以在快捷菜单或者“编辑”菜单中激活，如图3-122所示。

图3-122

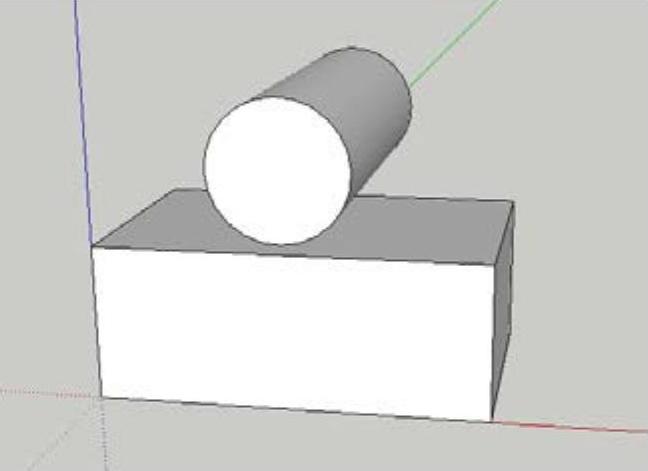

1）创建一个长方体和一个圆柱体，如图3-123所示。

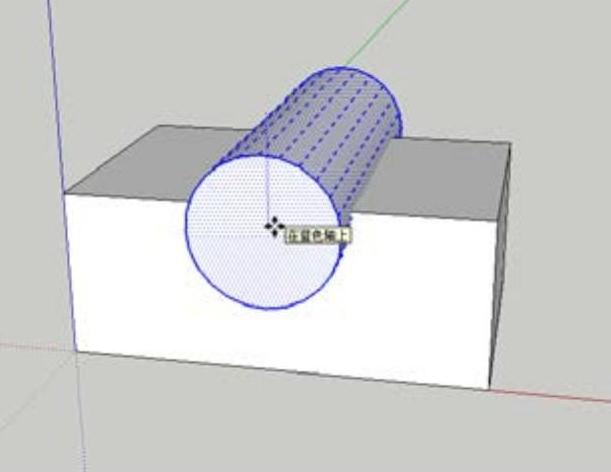

2）移动圆柱体，使其有一部分与长方体重合，移动的时候主要在圆柱体与长方体相交的地方没有边线，并且在圆柱体的任意面上连续单击3次鼠标左键时，都只选中圆柱体，如图3-124所示。

图3-123

图3-124

3）选中圆柱体，并在其上单击鼠标右键，接着在弹出的菜单中执行“相交面|与模型”命令，此时就会在长方体与圆柱体相交的地方产生边线，如图3-125所示。

提示：执行“相交面|与模型”命令后，如果连续单击3次圆柱体的面，将会连同长方体一起选中。

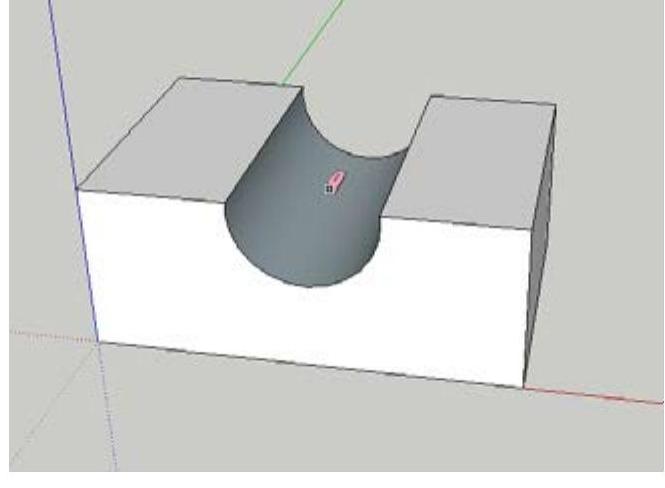

4）删除不需要的部分，SketchUp会在相交的地方创建出新的面，如图3-126所示。

图3-125

图3-126

一学即会 创建半圆十字拱顶

视频：创建半圆十字拱顶.avi

案例：练习3-8.skp

下面通过创建一个建筑半圆十字拱顶型来具体讲解“相交平面|与模型”命令的使用方法及技巧，其操作步骤如下。

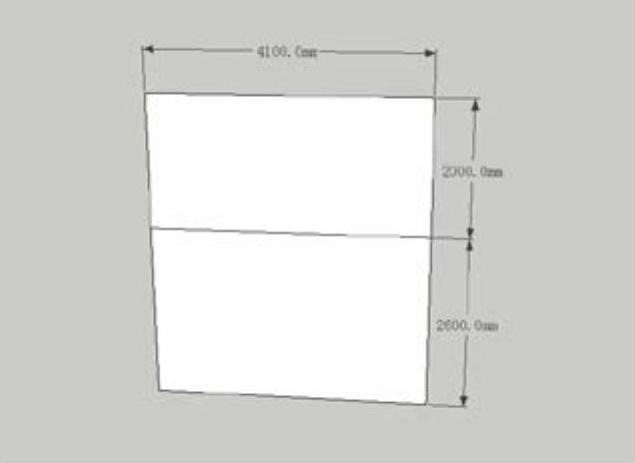

1)使用“矩形”工具绘制出长度为4100mm，高度分别为2600mm和2000mm的两个矩形，如图3-127所示。

图3-127

2）使用“圆”工具，在数值输入框中输入56作为圆周上的分段数，接着以矩形的中心点为圆心绘制圆，圆要与顶边相切，即半径为2000mm，如图3-128所示。

图3-128

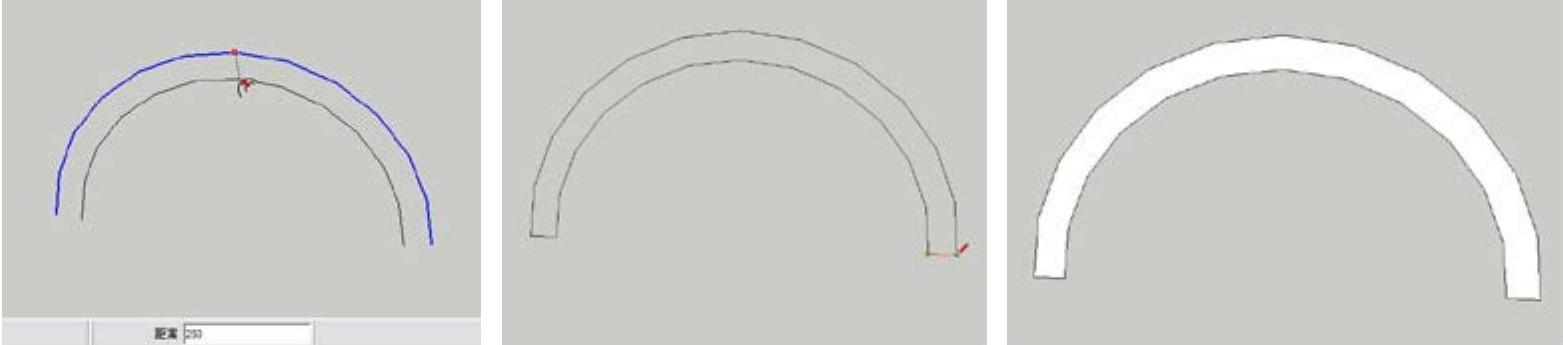

3)删除圆形的下半部分以及矩形，然后使用“偏移”工具将半圆轮廓向内偏移250mm，接着使用“线条”工具绘制一条线将内外轮廓线的两端连接成一个封闭的面（注意连接线要保持水平），如图3-129所示。(www.daowen.com)

图3-129

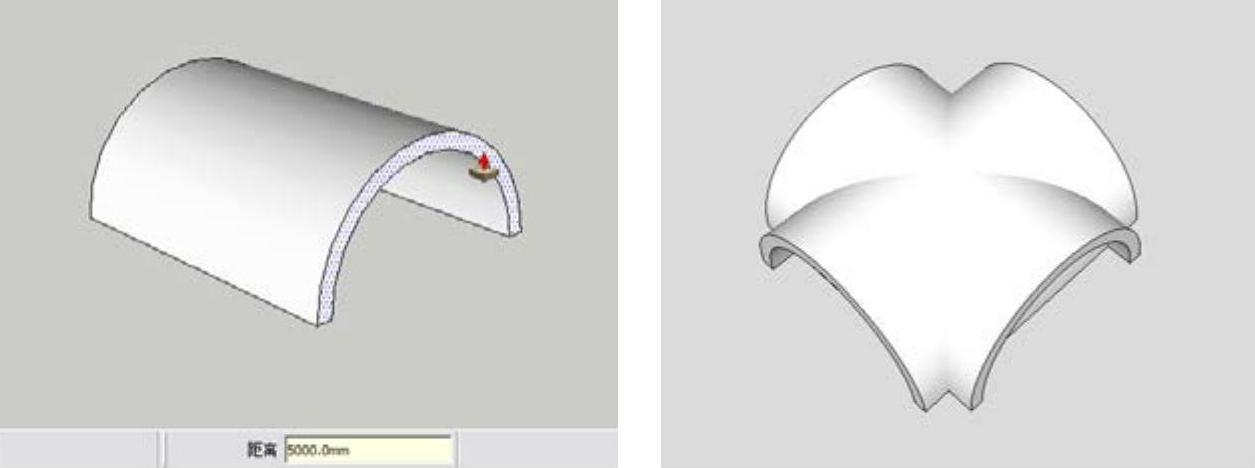

4）使用“推/拉”工具将半圆面推出5000mm的长度，以形成半圆拱，然后双击半圆拱以选中所有的表面，接着按住<Ctrl>键的同时使用“旋转”工具旋转复制出另外一半圆拱（旋转复制时注意捕捉半圆上母线的中点，以保证对称性），如图3-130所示。

图3-130

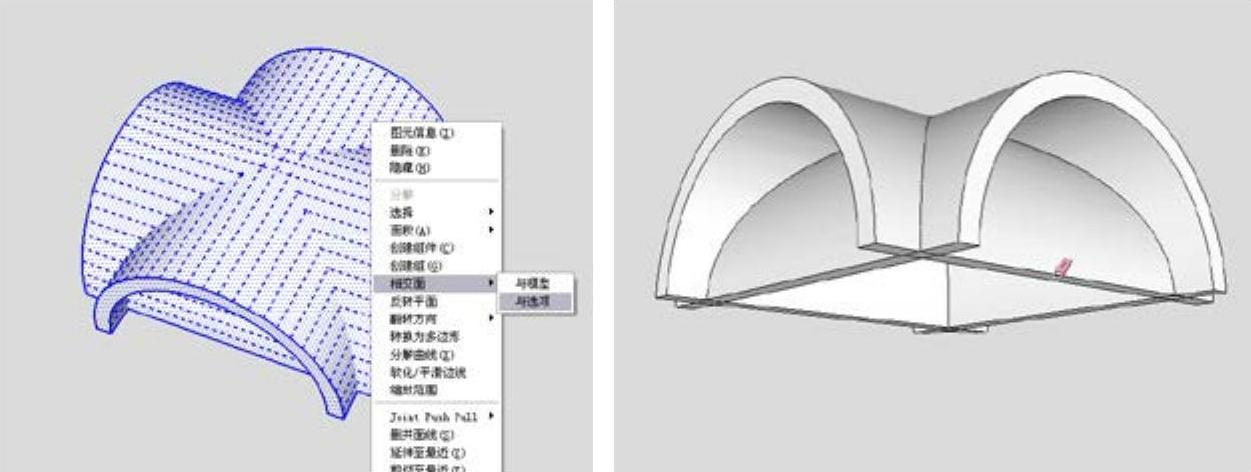

5）选中所有物体的表面，然后单击右键，在弹出的菜单中选择“相交面|与模型”命令，使两个半圆拱产生交线，接着删除中间的多余表面，如图3-131所示。

图3-131

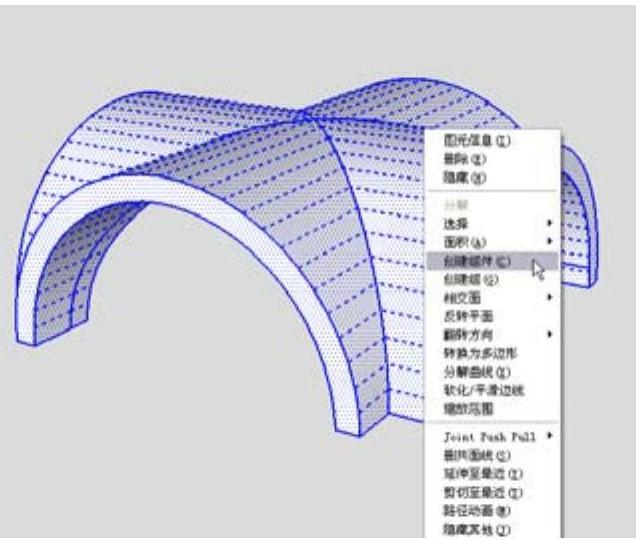

6）选择所有的模型表面，然后单击右键，并在弹出的菜单中选择“创建组件”命令，如图3-132所示。

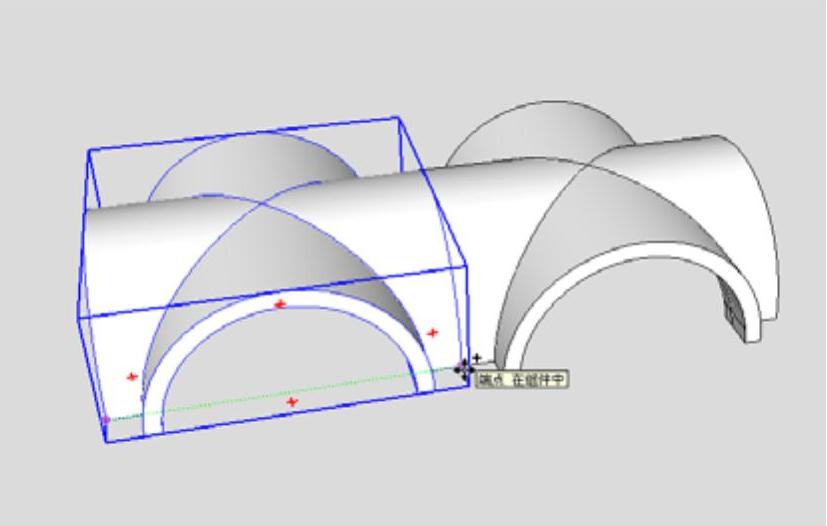

7）选择拱顶组件，然后按住<Ctrl>键的同时使用“移动”工具捕捉相应的端点进行复制，如图3-133所示。

图3-132

图3-133

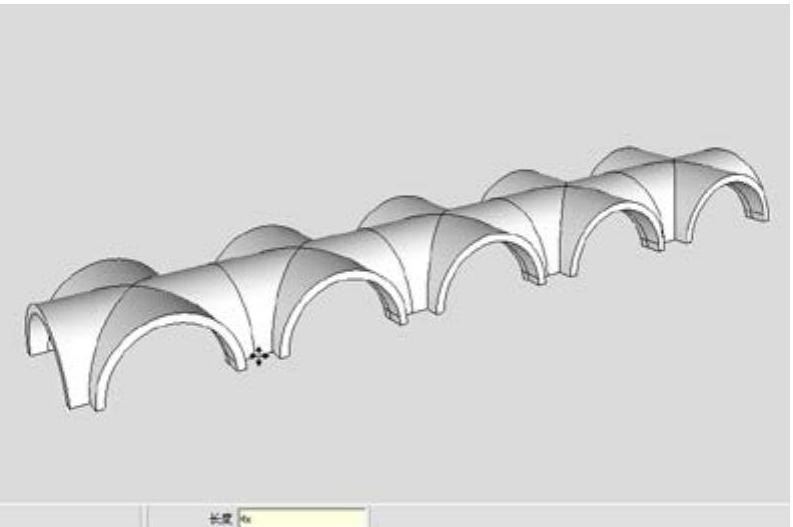

8）在数值框中输入“4X”，将拱顶水平向右复制4个，如图3-134所示。

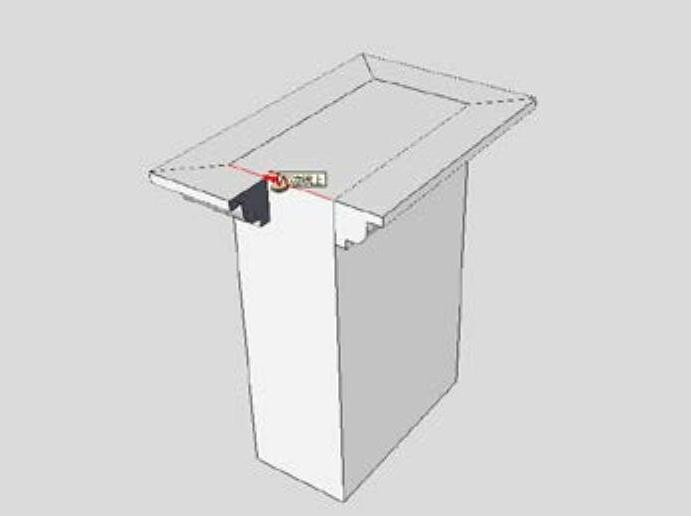

9）结合“矩形”工具、“线条”工具、“圆弧”工具和“跟随路径”工具完成柱子的创建，如图3-135所示。

图3-134

图3-135

10）按住<Ctrl>键的同时使用“移动”工具，将柱子移动复制到拱顶的下侧相应位置处，如图3-136所示。

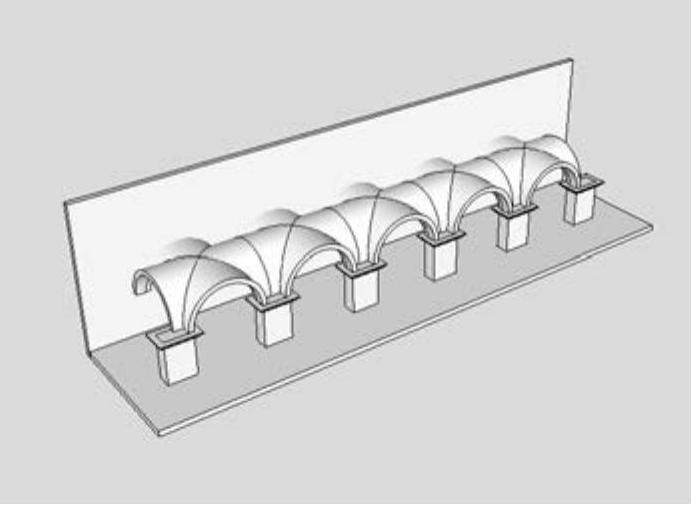

11）用“矩形”工具完成柱廊侧面墙体及地面的创建，最终效果如图3-137所示。

图3-136

图3-137
