SketchUp8.0圆弧工具:快速学习与精通

“圆弧”工具978-7-111-47633-7-Chapter03-73.jpg用于绘制圆弧实体。圆弧是由多个直线段连接而成的,但可以向圆弧曲线那样进行编辑。绘制圆弧的操作步骤如下。

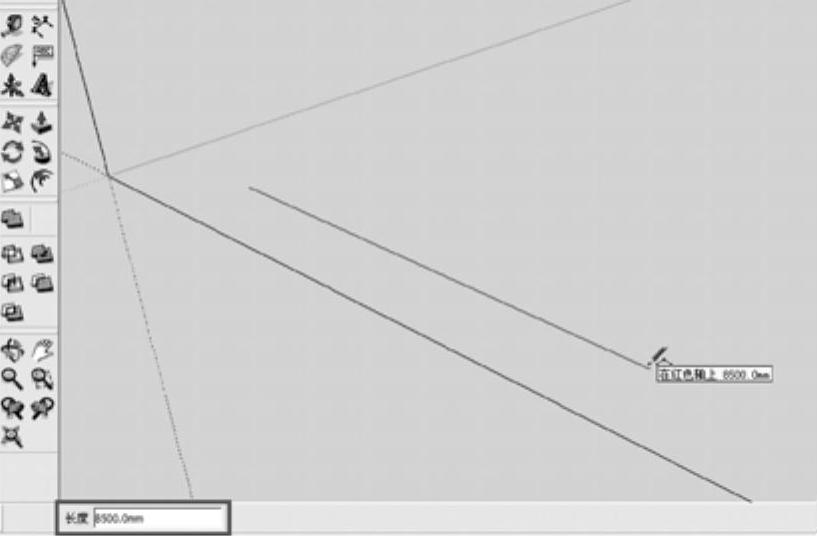

2)移动鼠标光标至绘图区,鼠标显示为978-7-111-47633-7-Chapter03-75.jpg,单击鼠标左键确定圆弧的起点,然后拖动鼠标,可以调整圆弧的弦长,单击鼠标左键(也可以通过键盘输入数值,按<Enter>键确认,例如8500)确定弦长,如图3-29所示。也可以输入负值,表示要绘制的圆弧在当前方向的反向位置,例如-8500。

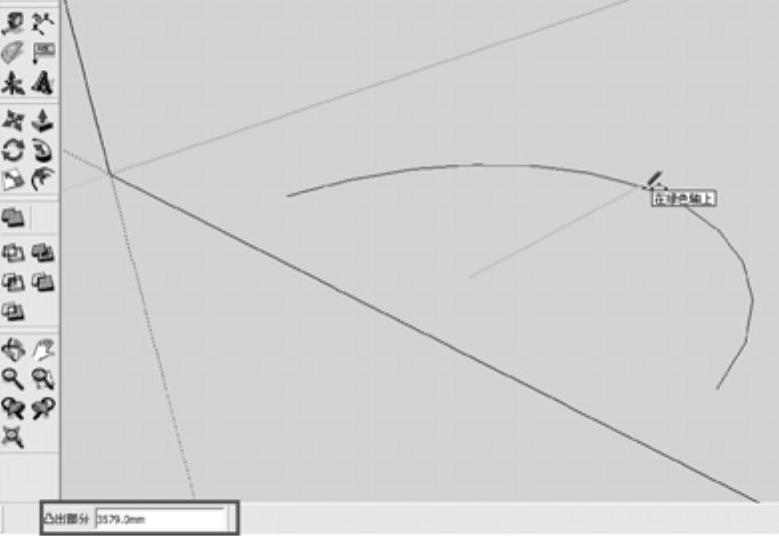

3)凸出距离会在数值控制框中动态显示,可以直接通过键盘输入一个精确值(如3579mm),接着按<Enter>键,完成圆弧的绘制,如图3-30所示。


图3-29


图3-30

1.圆弧的其他参数设置

在确定了圆弧弦长以后,在输入的数值后面加上字母r(如600r),然后按<Enter>键确认,即可绘制一条半径为600的圆弧。当然,也可以在绘制圆弧的过程中或完成绘制后输入。

要指定圆弧的片段数,可以输入一个数字,然后在数字后面加上字母s(如12s),接着按<Enter>键确认。当然,输入片段数也可以在绘制圆弧的过程中或完成绘制后完成。

2.根据提示绘制特殊圆弧 (www.daowen.com)

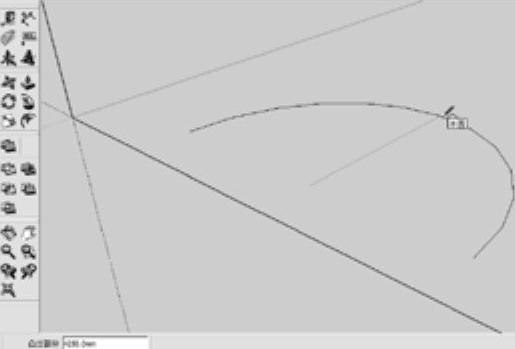

在调整圆弧的凸出距离时,圆弧会临时捕捉到“半圆”的参考点,如图3-31所示。

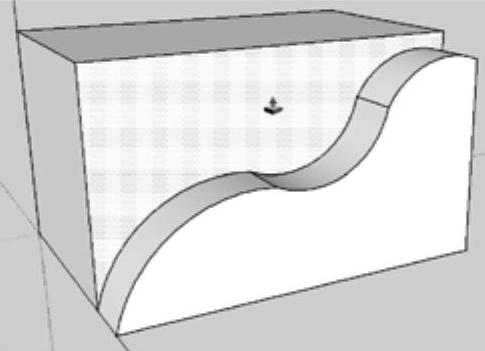

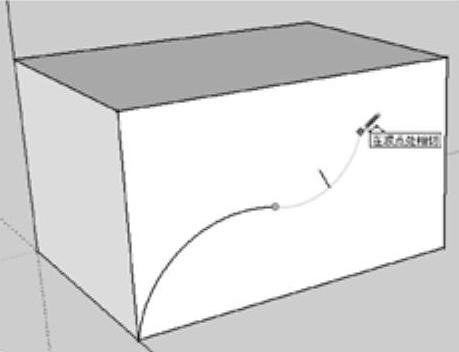

使用“圆弧”工具978-7-111-47633-7-Chapter03-78.jpg可以绘制连续圆弧线,如果弧线以青色显示,则表示与圆弧线相切,出现的提示为“在顶点处相切”,如图3-32所示。绘制好这样的异形弧线以后,用户可以使用“推/拉”工具978-7-111-47633-7-Chapter03-79.jpg拉伸带有圆弧边线的表面,从而形成特殊形体,如图3-33所示。


图3-31


图3-32


图3-33

技巧提示 弧线的绘制

学习笔记

绘制弧线(尤其是连接弧线)的时候常常会找不准方向,可以通过设置辅助面,然后在辅助面上绘制弧线来解决。
