“线条”工具可以用来绘制单段直线、多段连接线和闭合的形体，也可以用来分割表面或修复被删除的表面。绘制线条的操作步骤如下。

1）运行SketchUp软件，然后执行“绘图|线条”菜单命令，或者单击“绘图”工具栏上的“线条”按钮。

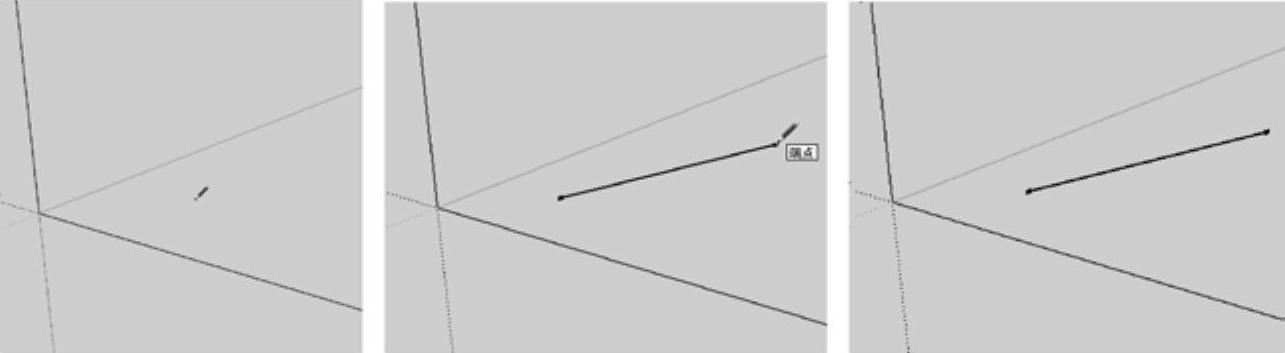

2）移动光标至绘图区，鼠标显示为，单击鼠标左键确定直线的起点，然后拖动鼠标，确定线的端点，即可创建出一条直线，如图3-15所示。

图3-15

1.通过输入参数绘制精确长度的直线

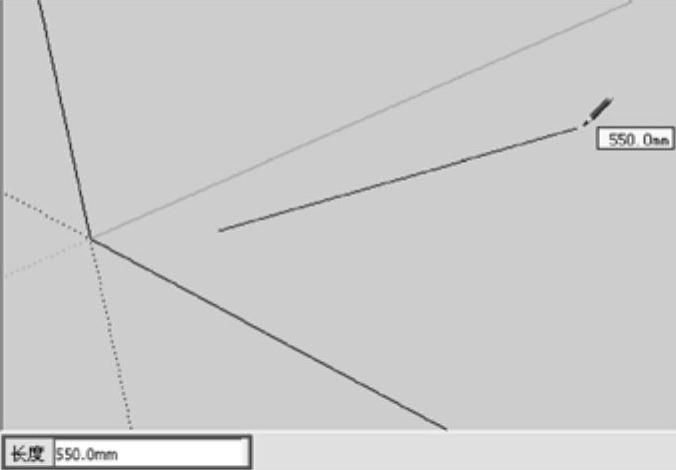

同“矩形”工具一样，使用“线条”工具绘制线时，线的长度会在数值控制框中显示。用户可以在确定线段终点之前或者完成绘制后输入一个精确的长度，如图3-16所示。

图3-16

在SketchUp中绘制直线时，除了可以输入长度外，还可以输入线段终点的准确空间坐标。输入的坐标有两种，一种是绝对坐标，另一种是相对坐标。

●绝对坐标：用中括号输入一组数字，表示以当前绘图坐标轴为基准的绝对坐标，格式为[x，y，z]。

●相对坐标：用尖括号输入一组数字，表示相对于线段起点的坐标，格式为<x，y，z>。

2.根据提示绘制直线

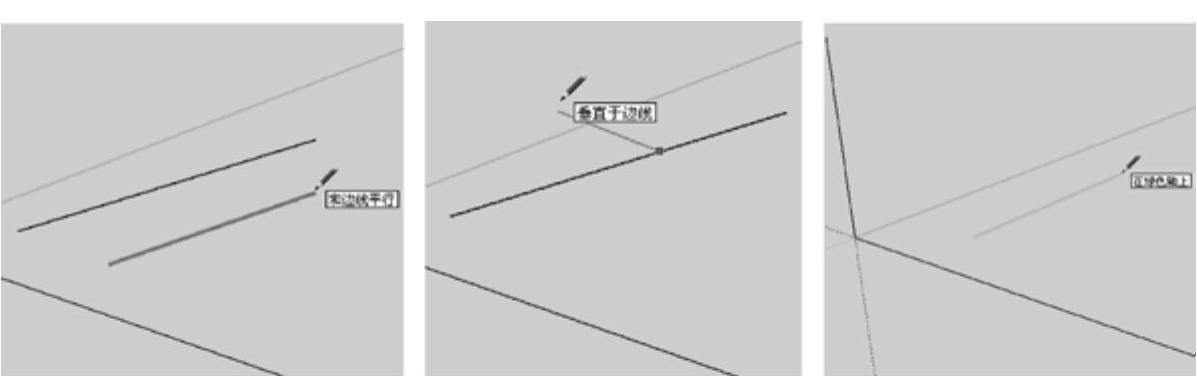

利用SketchUp强大的几何体参考引擎，用户可以使用“直线”工具直接在三维空间中绘制。在绘图窗口中显示的参考点和参考线，表达了要绘制的线段与模型中几何体的精确对齐关系，例如“平行”或“垂直”等；如果要绘制的线段平行于坐标轴，那么线段会以坐标轴的颜色亮显，并显示“在红色轴上”“在绿色轴上”或“在蓝色轴上”的提示，如图3-17所示。

图3-17

图3-18

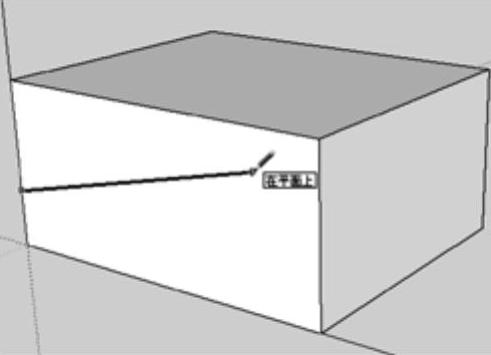

有的时候，SketchUp不能捕捉到需要的对齐参考点，这是因为捕捉的参考点可能受到了别的几何体干扰，这时可以按住<Shift>键锁定需要的参考点。例如，将鼠标移动到一个表面上，当显示“在平面上”的提示后按住<Shift>键，此时线条会变粗且被锁定在这个表面所在的平面上，如图3-18所示。(www.daowen.com)

3.分割线段

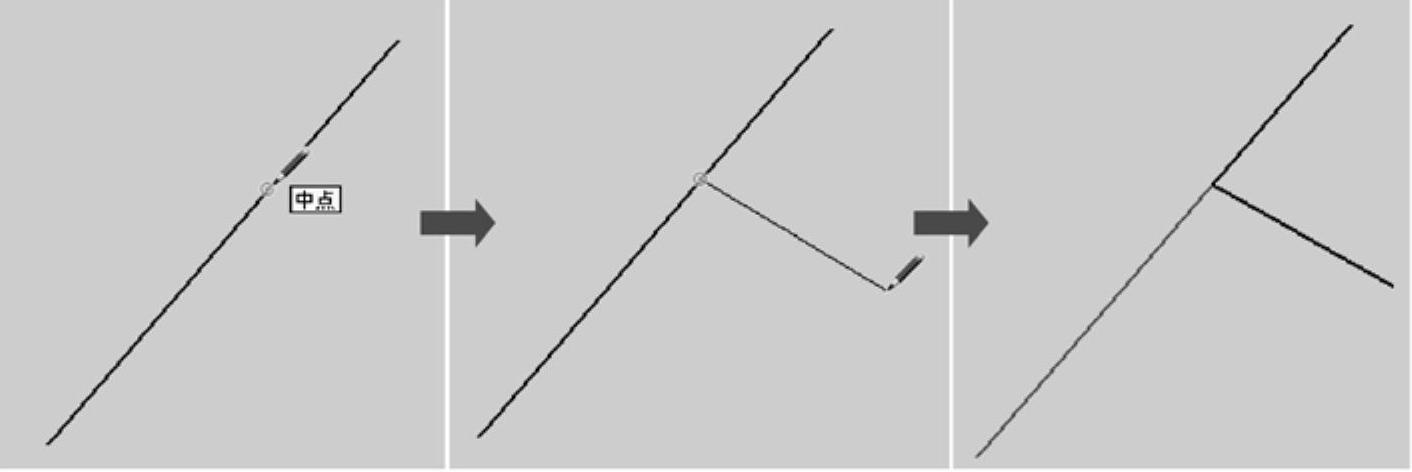

如果在一条线段上拾取一点作为起点绘制直线，那么这条新绘制的直线会自动将原来的线段从交点处断开，如图3-19所示。

图3-19

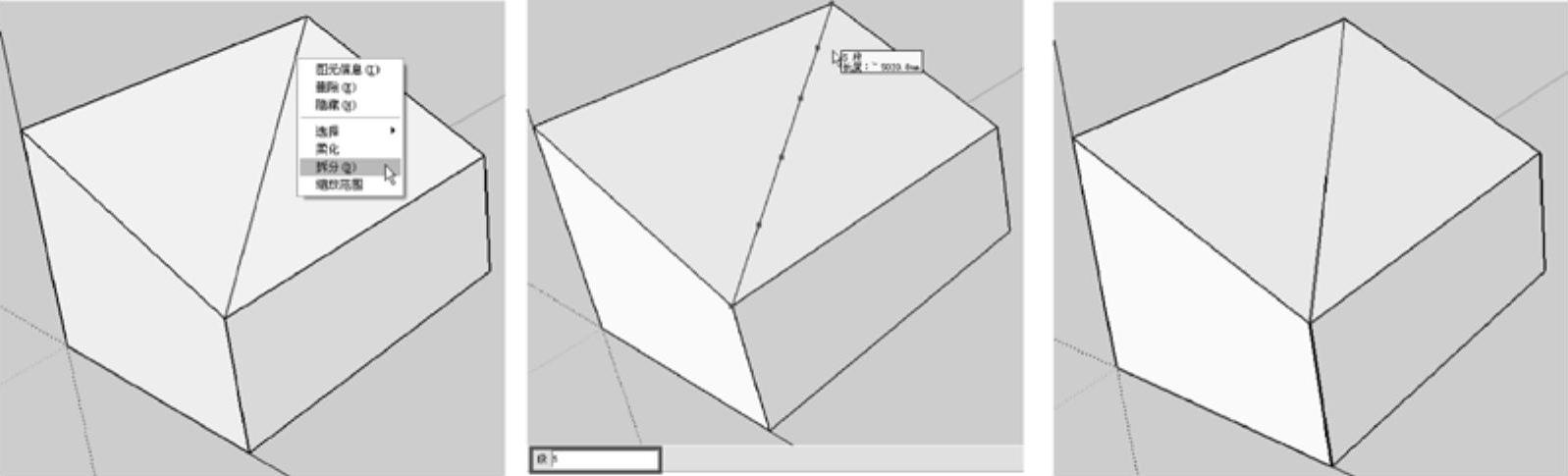

线段可以等分为若干段。在线段上单击鼠标右键，然后在弹出的菜单中执行“拆分”命令，接着移动鼠标，系统将自动参考不同等分线段的等分点（也可以直接输入需要等分的段数）。完成等分后，单击线段查看，可以看到线段被等分成几个小段，如图3-20所示。

图3-20

4.分割表面

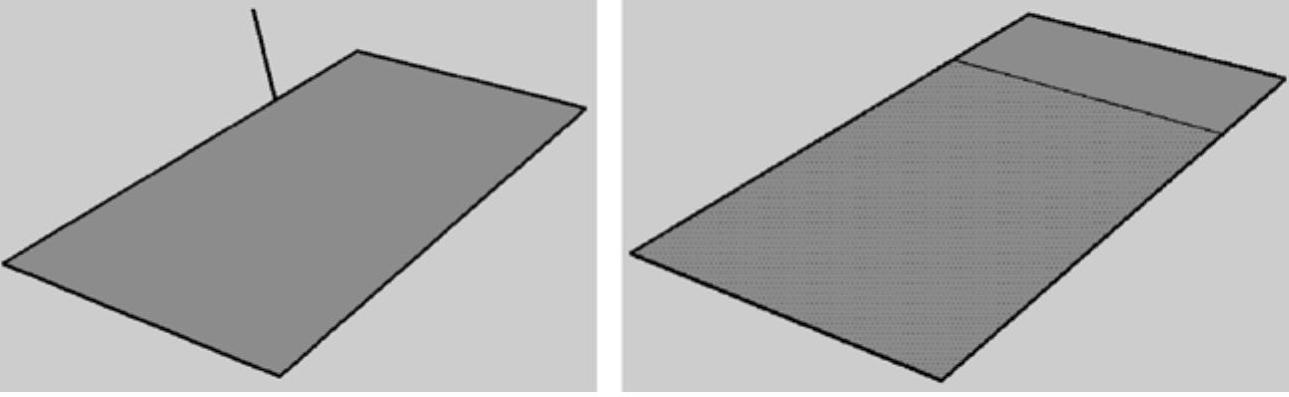

如果要分割一个表面，只须绘制一条端点位于表面周长上的线段即可，如图3-21所示。

图3-21

有时候，交叉线不能按照用户的需要进行分割，例如，分割线没有绘制在表面上。在打开轮廓线的情况下，所有不是表面周长一部分的线都会显示为较粗的线。如果出现这样的情况，可以使用“线条”工具在该线上绘制一条新的线来进行分割。SketchUp会重新分析几何体并整合这条线，如图3-22所示。

图3-22

5.利用直线绘制平面

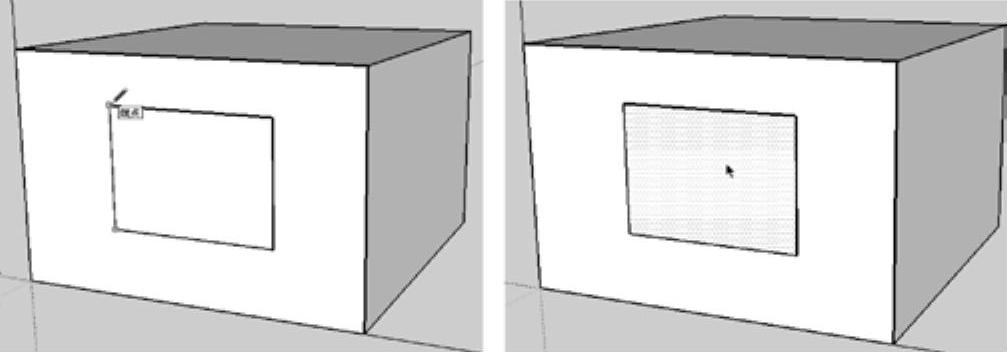

3条以上的共面线段首尾相连就可以创建一个面。在闭合一个表面时，可以看到“端点”提示。如果是在着色模式下，成功创建一个表面后，新的面就会显示出来，如图3-23所示。

图3-23
