“矩形”工具通过指定矩形的对角点来绘制矩形表面。绘制矩形的操作步骤如下。

1）运行SketchUp软件，然后执行“绘图|矩形”菜单命令，或者单击“绘图”工具栏上的“矩形”按钮。

2）移动光标至绘图区，鼠标显示为，单击鼠标左键确定矩形的第一个角点，然后拖动鼠标确定矩形的对角点，即可创建一个矩形表面，如图3-5所示。

图3-5

1.通过输入参数创建精确尺寸的矩形

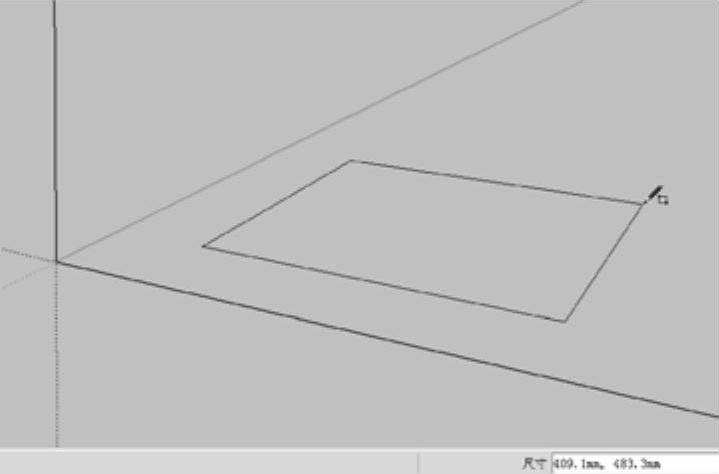

绘制矩形时，它的尺寸会在数值控制框中动态显示，用户可以在确定第一个角点或者刚绘制完矩形后，通过键盘输入精确的尺寸，如图3-6所示。除了输入数字外，用户还可以输入相应的单位，例如英制的（1'6"）或者mm、m等，如图3-7所示。

图3-6

图3-7

2.根据提示创建矩形

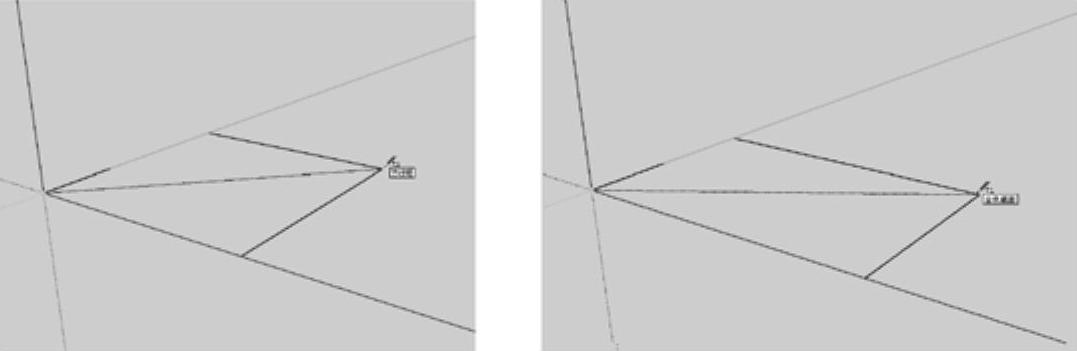

在绘制矩形的时候，如果出现了一条虚线，并且带有“平方”提示，则说明绘制的为正方形；如果出现的是“黄金分割”的提示，则说明绘制的为带黄金分割的矩形，如图3-8所示。

图3-8

一学即会 创建矩形面

视频：创建矩形面.avi

案例：练习3-1.skp

下面通过使用“绘图|矩形”菜单命令，绘制一个750mm×500mm的矩形面，其操作步骤如下。

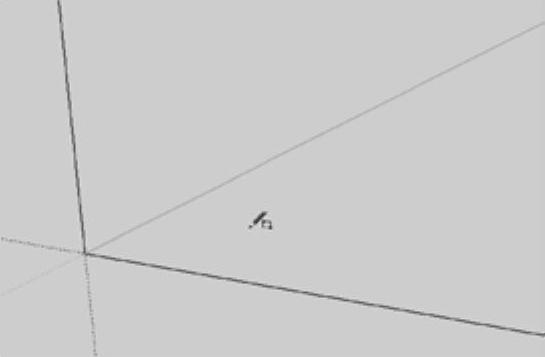

1）执行“绘图|矩形”菜单命令，然后在绘图区单击鼠标左键确定矩形的第一个角点，如图3-9所示。

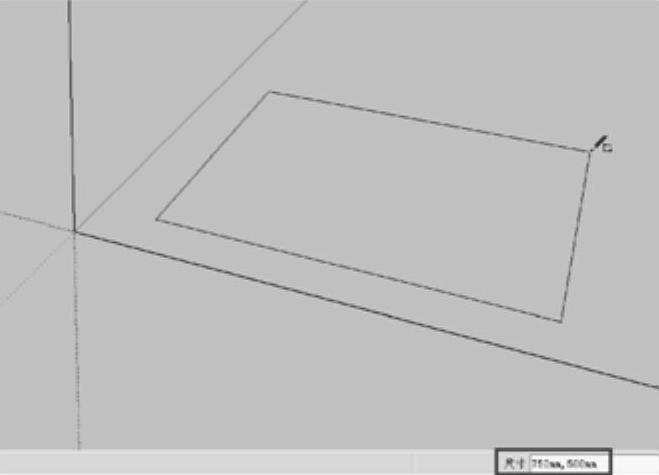

2）拖动鼠标，使用键盘在下侧的数值输入框中输入（750mm，500mm），在绘图区的数值控制框中，此数值将被同步显示出来，如图3-10所示。

(www.daowen.com)

图3-9

图3-10

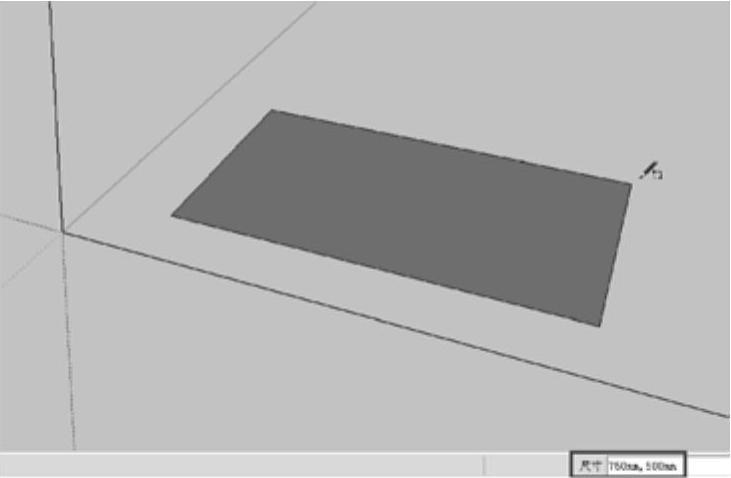

3）按键盘上的<Enter>键完成矩形的绘制，效果如图3-11所示。

提示：没有输入单位时，SketchUp会使用当前默认的单位。

图3-11

一学即会 创建立面矩形

视频：创建立面矩形.avi

案例：练习3-2.skp

下面讲解如何在SketchUp软件中创建立面矩形，其操作步骤如下。

1）单击“矩形”按钮，然后在绘图区内单击鼠标左键确定矩形的第一个角点，如图3-12所示。

图3-12

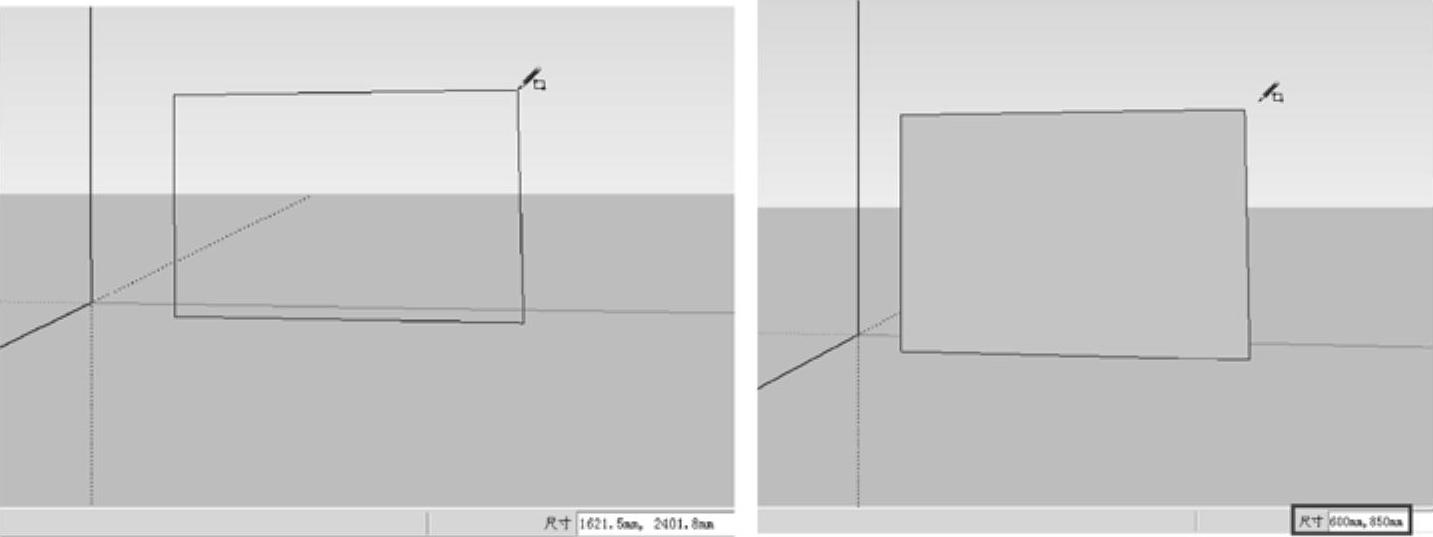

2）按住鼠标中键，将视图旋转至xz平面，然后在下侧的数值输入框中输入（600mm，850mm），接着单击鼠标左键，将完成平行于y轴的竖向平面的绘制，如图3-13所示。

图3-13

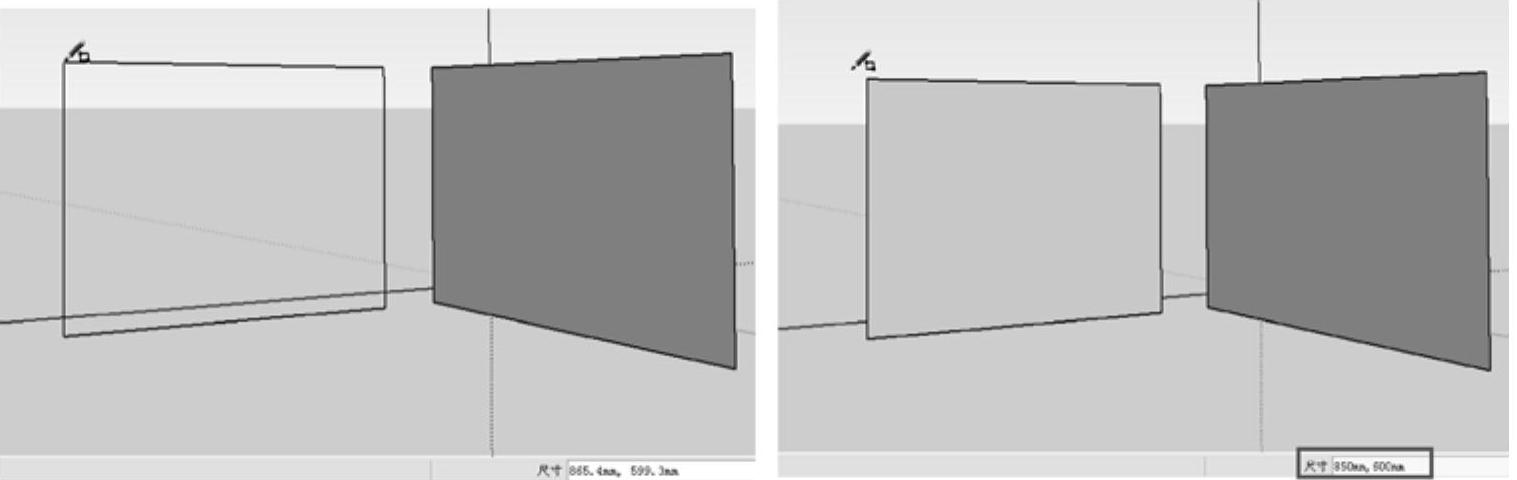

3）将视图旋转到yz平面，然后在下侧的数值输入框中输入（850mm，600mm），接着单击鼠标左键，将完成平行于x轴的竖向平面的绘制，如图3-14所示。

图3-14
