1.阴影设置

（1）“阴影设置”对话框

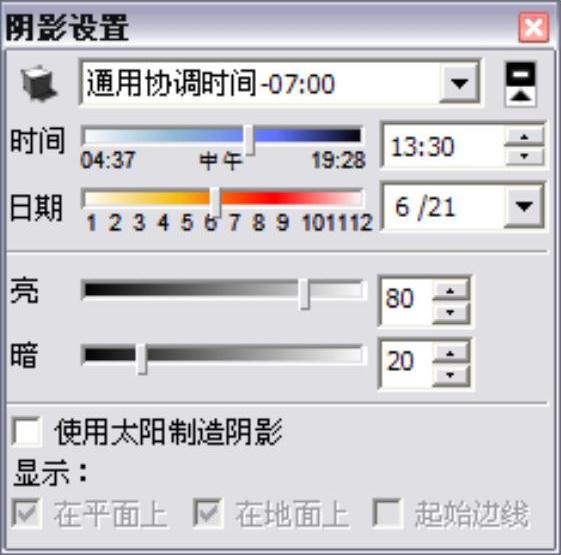

在“阴影设置”对话框中可以控制SketchUp的阴影特性，包括时间、日期和实体的位置朝向。可以用页面来保存不同的阴影设置，以自动展示不同季节和时间段的光影效果。执行“窗口|阴影”菜单命令即可打开“阴影设置”对话框，如图2-137所示。

图2-137

选项讲解 “阴影设置”对话框

知识要点

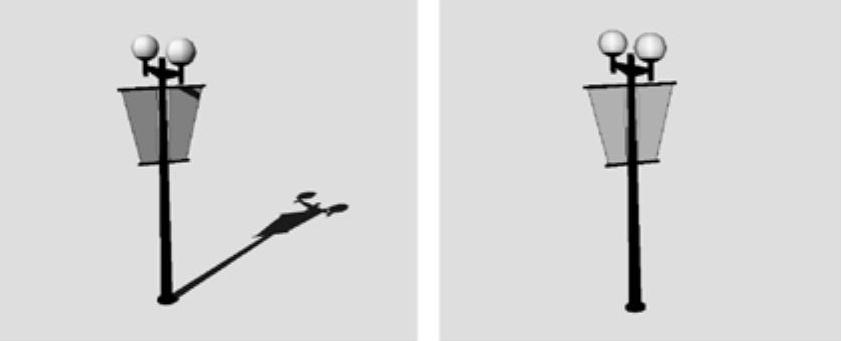

●“显示/隐藏阴影”按钮：此按钮用于控制阴影的显示与隐藏，如图2-138所示为阴影的显示与取消显示的效果对比。

●UTC：世界协调时间，又称世界统一时间或世界标准时间。

●“隐藏/显示详细情况”：该按钮用于隐藏或者显示扩展的阴影设置。

●时间/日期：通过拖动滑块可以调整时间和日期，也可以在右侧的数值框中输入准确的时间和日期。阴影会随着日期和时间的调整而变化。

图2-138

●亮/暗：调节光线可以调整模型本身表面的光照强度，调节亮暗可以调整模型及阴影的明暗程度。

●使用太阳制造阴影：勾选该选项可以在不显示阴影的情况下，仍然按照场景中的光影来显示物体各表面的明暗关系。

●在平面上/在地面上/起始边线：勾选“在平面上”复选框，则阴影会根据设置的光照在模型上产生投影，取消勾选则不会在物体表面产生阴影；勾选“在地面上”复选框显示地面投影时，会集中使用用户的3D图像硬盘，将导致操作变慢；勾选“起始边线”复选框，可以从独立的边线设置投影，不适用于定义表面的线，一般用不着该选项。

（2）阴影工具栏

执行“视图|工具栏|阴影”菜单命令即可打开“阴影”工具栏。在“阴影”工具栏中同样可以对阴影的常用属性进行调整，例如，打开“阴影设置”对话框、调整时间和日期等，如图2-139所示。

2.保存场景的阴影设置

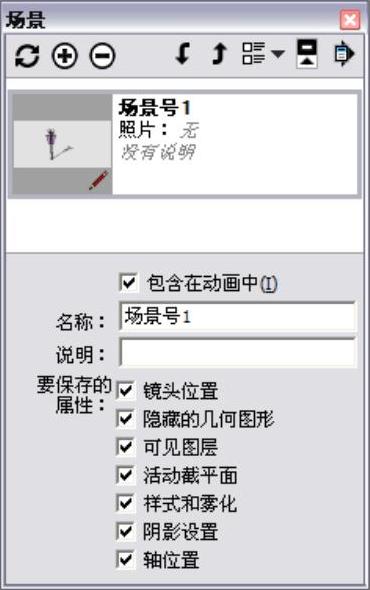

利用场景号标签可以勾选“阴影设置”复选框，保存当前页面的阴影设置，以便在需要的时候随时调用，如图2-140所示。

图2-139

图2-140

3.阴影的限制与失真(www.daowen.com)

（1）透明度与阴影

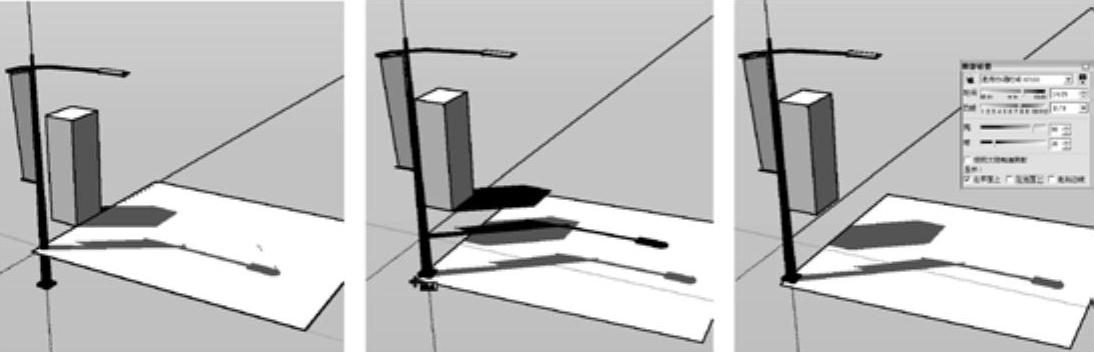

使用透明材质的表面要么产生阴影，要么不产生阴影，不产生阴影就不会产生部分遮光的效果。透明材质产生的阴影有一个不透明度的临界值，只有不透明度在70%以上的物体才能产生阴影，否则不能产生阴影。同样，只有完全不透明的表面才能接受投影，否则不能接受投影，如图2-141所示。

图2-141

（2）地面阴影

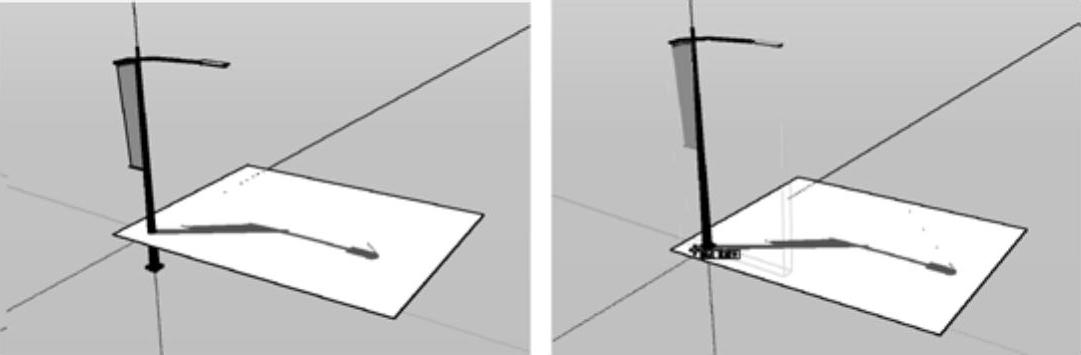

地面阴影是由面组成的，这些面会遮挡位于地平面（z轴负方向）下面的物体，出现这种情况时，可将物体移至地面以上。也可以在产生地面阴影的位置创建一个大平面作为地面接受投影，并在“阴影设置”对话框中取消勾选“在地面上”复选框，如图2-142所示。

图2-142

（3）阴影的导出

阴影本身不能和模型一起导出。所有的二维矢量导出都不支持渲染特性，包括阴影、贴图和透明度等。能直接导出阴影的只有基于像素的光栅图像和动画。

（4）阴影失真

有的时候，模型表面的阴影会出现条纹或光斑，这种情况一般与用户的OpenGL驱动有关。

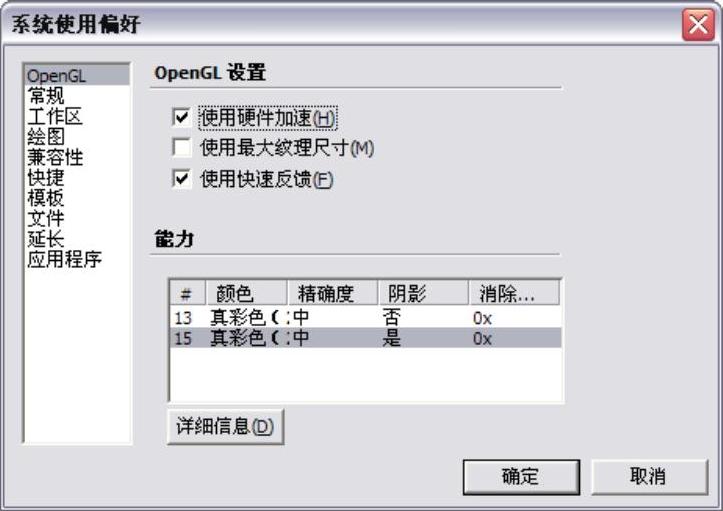

SketchUp的阴影特性对硬件系统要求较高，用户最好配置100%兼容OpenGL硬件加速的显卡。通过“系统使用偏好”对话框可以对OpenGL进行设置，如图2-143所示。

图2-143

一学即会 显示冬至日的光影效果

视频：显示冬至日的光影效果.avi

案例：练习2-3.skp

下面通过实例的方式讲解为打开的场景文件调整相应时间变化的光影效果，其操作步骤如下。

1）启动SketchUp软件，然后打开本案例的场景文件。

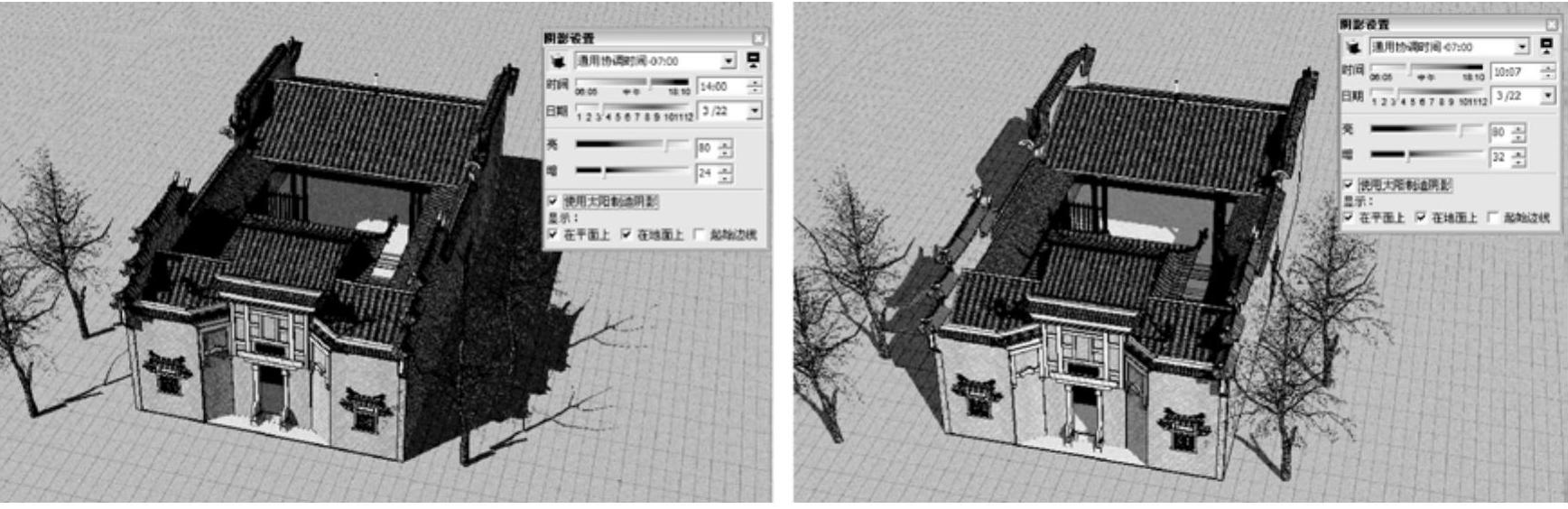

2）执行“窗口|阴影”菜单命令，打开“阴影设置”对话框，然后将世界标准时间调为“通用协调时间-07：00”，再将日期进行调整，例如设为3月22号，接着勾选“使用太阳制造阴影”复选框，光影滑块和明暗滑块进行自由调整，场景中的光影效果会随之实时变化，如图2-144所示。

图2-144
