SketchUp包含很多种显示模式，主要通过“样式”编辑器进行设置。“样式”编辑器中包含了背景、天空、边线和表面的显示效果。通过选择不同的显示样式，可以让用户的画面表达更具艺术感，体现强烈的独特个性。

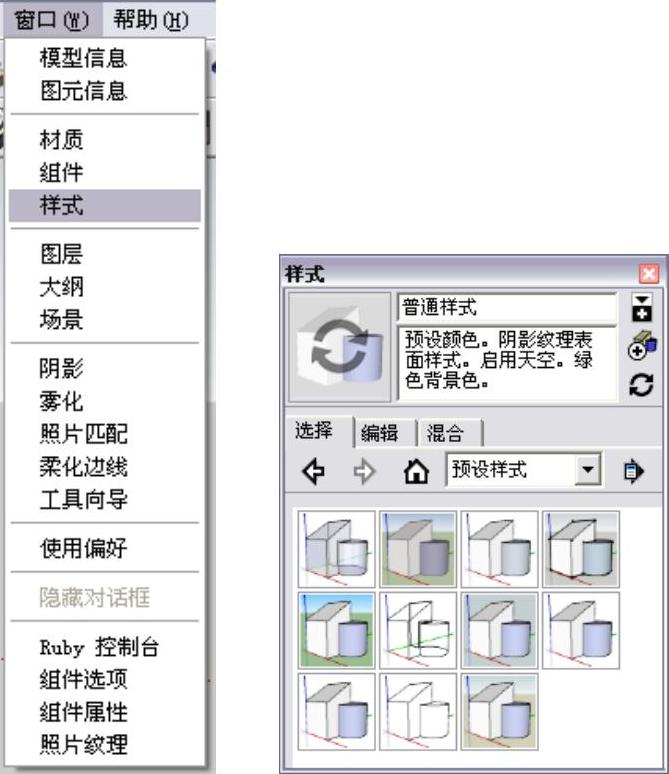

执行“窗口|样式”菜单命令即可调出“样式”编辑器，如图2-79所示。

图2-79

1.选择风格样式

SketchUp 8.0自带了7个样式目录，分别是“混合样式”“颜色集”“直线”“手绘边线”“照片建模”“预设样式”和“Style Builder竞赛获奖者”。用户可以通过单击样式缩略图将其应用于场景中。

在进行样式预览和编辑的时候，SketchUp只能自动存储自带的样式，在若干次选择和调整后，用户可能找不到过程中某种满意的样式。在此建议使用模板，不管是风格设置、模型信息或者系统设置都可以调整，然后生成一个模板文件（执行“文件|另存为模板”菜单命令）。当需要使用保存的模板时，只须在向导界面中单击“选择模板”按钮进行选择即可。当然，也可以使用Style Builder软件创建自己的风格（该软件在安装SketchUp 8.0时会自动安装），只须添加到Styles文件夹中就可以随时调用。

2.编辑风格样式

（1）边线设置

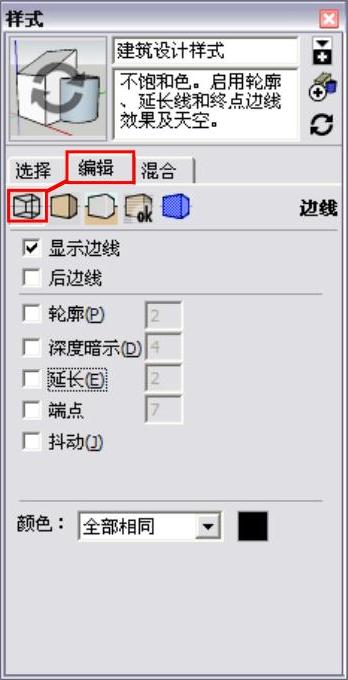

在“样式”编辑器中单击“编辑”选项卡，即可看到5个不同的设置面板，其中最左侧的是“边线”设置面板。该面板中的选项用于控制几何体边线的显示、隐藏、粗细以及颜色等，如图2-80所示。

图2-80

选项讲解 “编辑”选项卡

知识要点

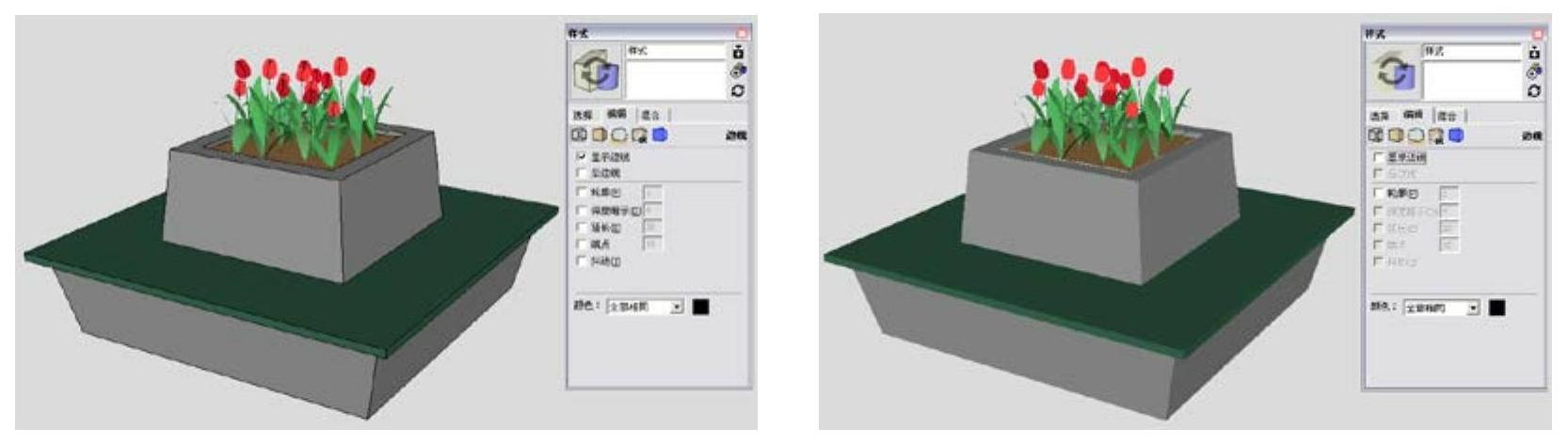

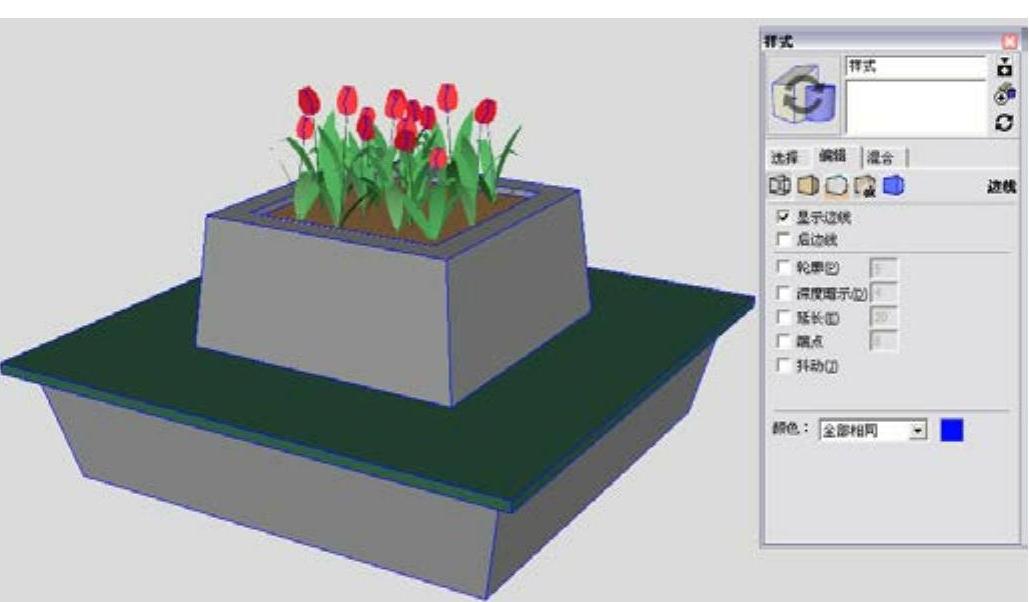

●显示边线：开启此选项会显示物体的边线，否则隐藏边线，如图2-81所示。

图2-81

●后边线：开启此选项会以虚线的形式显示物体背部被遮挡的边线，否则隐藏被遮挡的边线，如图2-82所示。

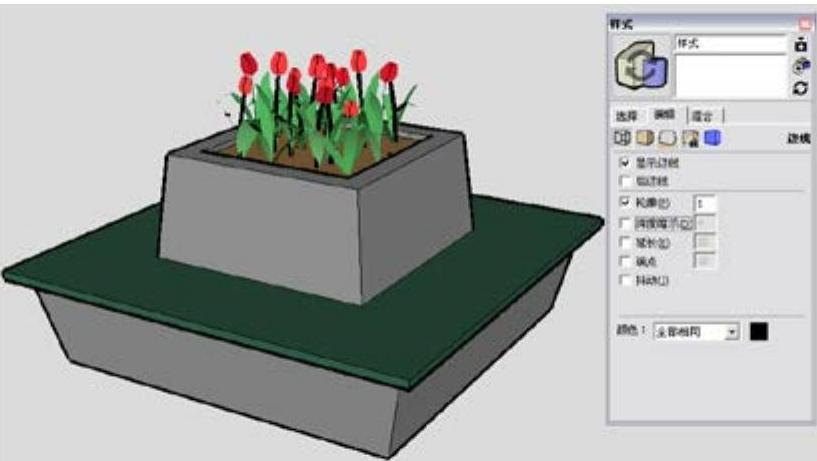

●轮廓：该选项用于设置轮廓线是否显示（借助于传统绘图技术，加重物体的轮廓线显示，突出三维物体的空间轮廓），也可以调节轮廓线的粗细，如图2-83所示。

图2-82

图2-83

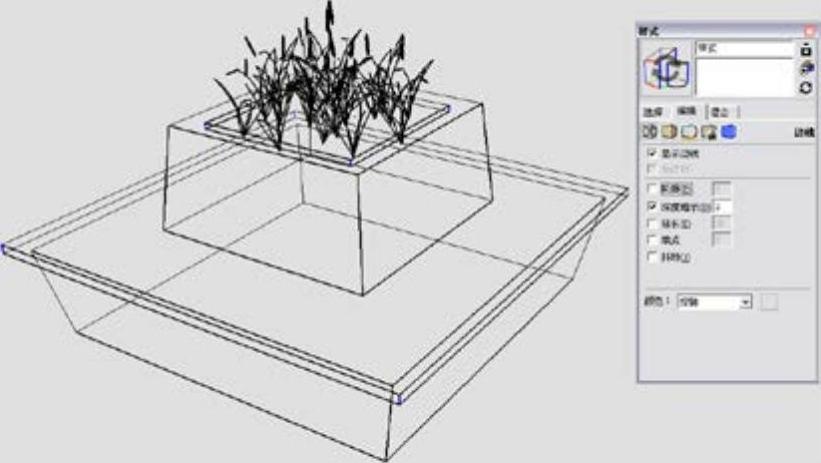

●深度暗示：该选项用于强调场景中的物体前景线要强于背景线，类似于画素描线条的强弱差别。离相机越近的深粗线越强，越远的越弱。可以在数值框中设置深粗线的粗线，如图2-84所示。

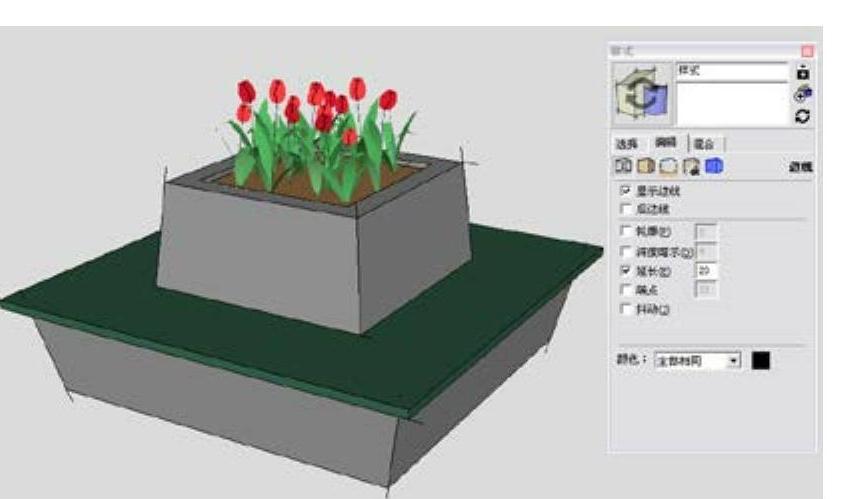

●延长：该选项用于使每一条边线的端点都向外延长，给模型一个“未完成的草图”的感觉。延长线纯粹是视觉上的延长，不会影响边线端点的参考捕捉。可以在数值框中设置边线延伸的长度，数值越大，延伸越长，如图2-85所示。

图2-84

图2-85

●端点：该选项用于使边线在结尾处加粗，模拟手绘效果图的显示效果。可以在数值框中设置端点线长度，数值越大，端点延伸越长，如图2-86所示。

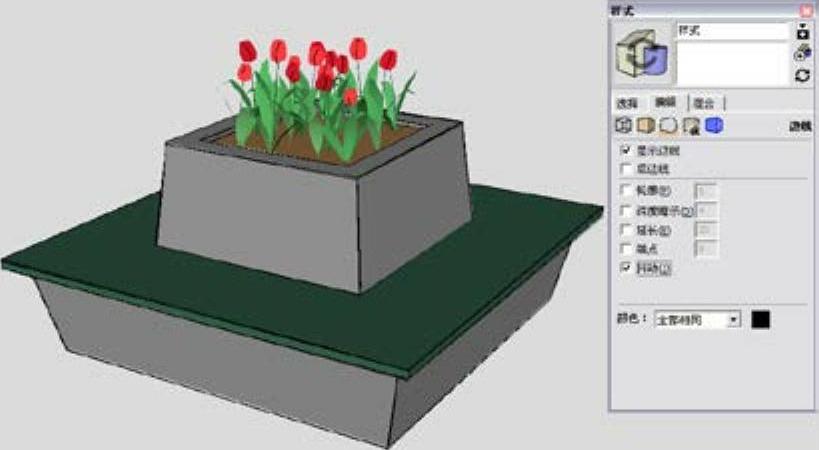

●抖动：该选项可以模拟草稿线抖动的效果，渲染出的线条会有所偏移，但不会影响参考捕捉，如图2-87所示。

图2-86

图2-87

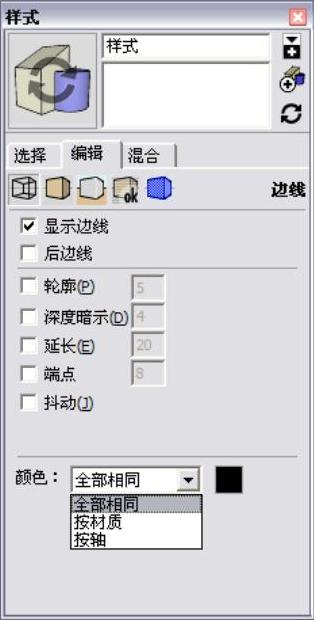

●颜色：该选项可以控制模型边线的颜色，包含了3种颜色显示方式，如图2-88所示。

全部相同：用于使边线的显示颜色一致。默认颜色为黑色，单击右侧的颜色块可以为边线设置其他颜色，如图2-89所示。

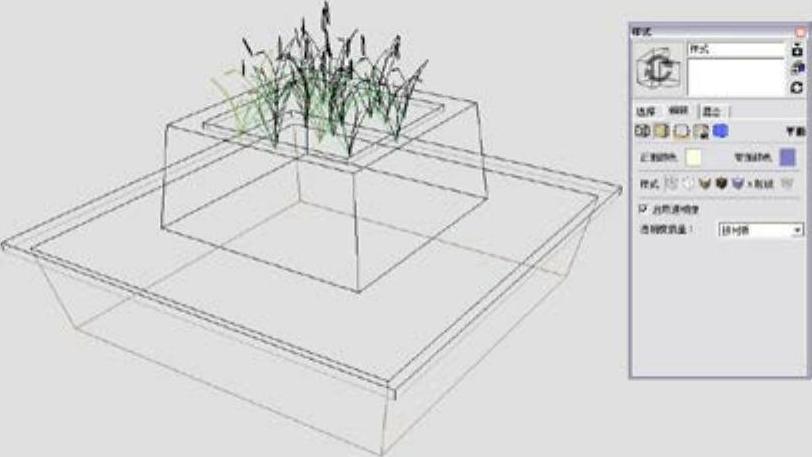

按材质：可以根据不同的材质显示不同的边线颜色。如果选择线框模式，就能很明显地看出物体的边线是根据材质的不同而不同的，如图2-90所示。

按轴：通过边线对齐的轴线不同而显示不同的颜色，如图2-91所示。

图2-88

图2-89

图2-90

图2-91

提示：场景中的黑色边线无法显示的时候，可能是在“样式”编辑器中将边线的颜色设置成了“按材质”显示，只需改回“全部相同”即可。

（2）平面设置

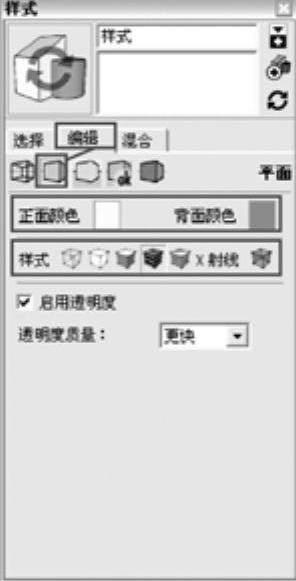

“平面”设置面板中包含了6种表面显示模式，分别是“以线框模式显示”“以隐藏线模式显示”“以阴影模式显示”“使用纹理显示阴影”“使用相同的选项显示有阴影的内容”和“以X射线模式显示”。另外，在该面板中还可以修改材质的前景色和背景色（SketchUp使用的是双面材质），如图2-92所示。

图2-92

选项讲解 显示模式的切换

知识要点

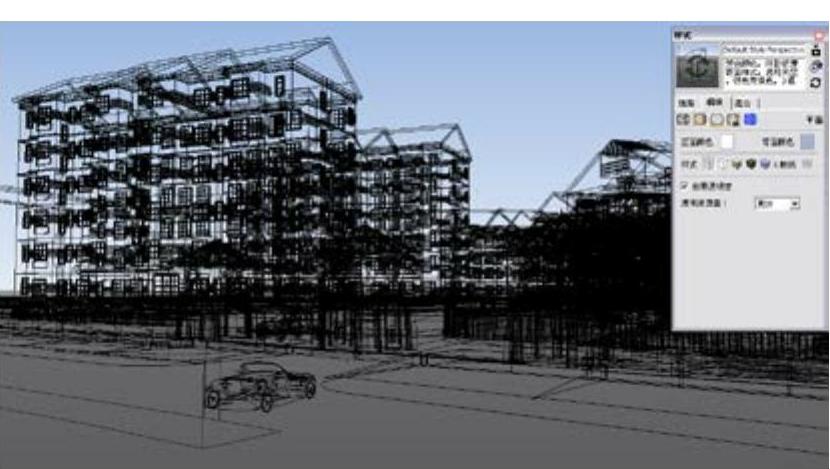

●“以线框模式显示”按钮：单击该按钮将进入线框模式，模型将以一系列简单的线条显示，没有面，并且不能使用“推/拉”工具，如图2-93所示。

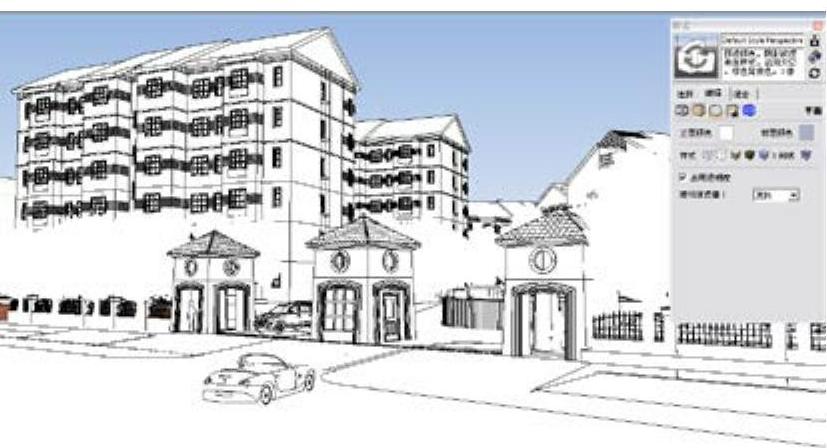

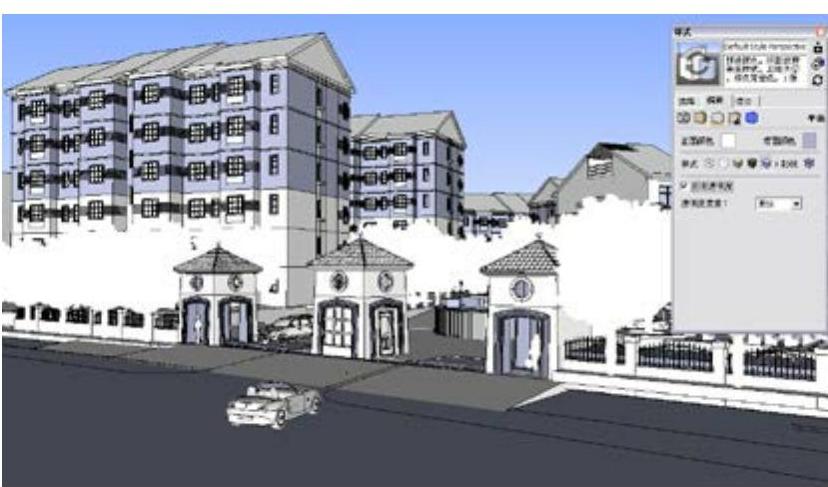

●“以隐藏线模式显示”按钮：单击该按钮将以隐藏线模式显示模型，所有的面都会有背景色和隐线，没有贴图。这种模式常用于输出图像进行后期处理，如图2-94所示。

图2-93

图2-94

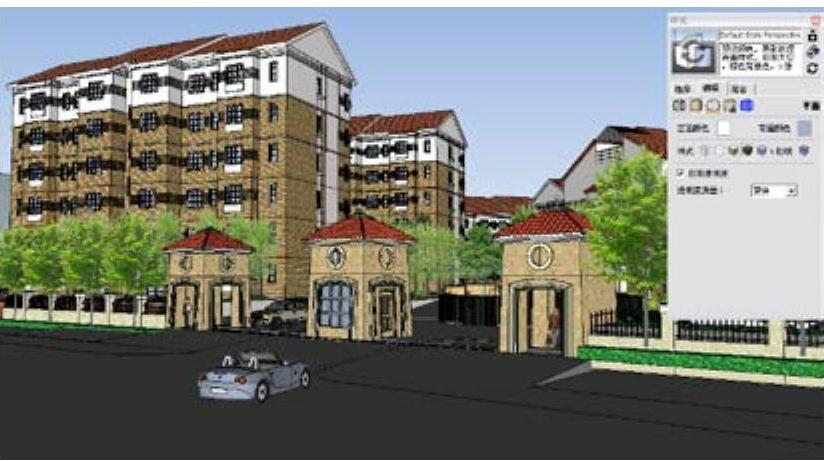

●“以阴影模式显示”按钮：单击该按钮将会显示所有应用到面的材质，以及根据光源应用的颜色，如图2-95所示。

●“使用纹理显示阴影”按钮：单击该按钮将进入贴图着色模式，所有应用到面的贴图都将被显示出来，如图2-96所示。在某些情况下，贴图会降低SketchUp操作的速度，所以在操作过程中也可以暂时切换到其他模式。(www.daowen.com)

图2-95

图2-96

●“使用相同的选项显示有阴影的内容”按钮：在该模式下，模型就像线和面的集合体，该模式跟隐藏模式有点相似。此模式能分辨模型的正反面来默认材质的颜色，如图2-97所示。

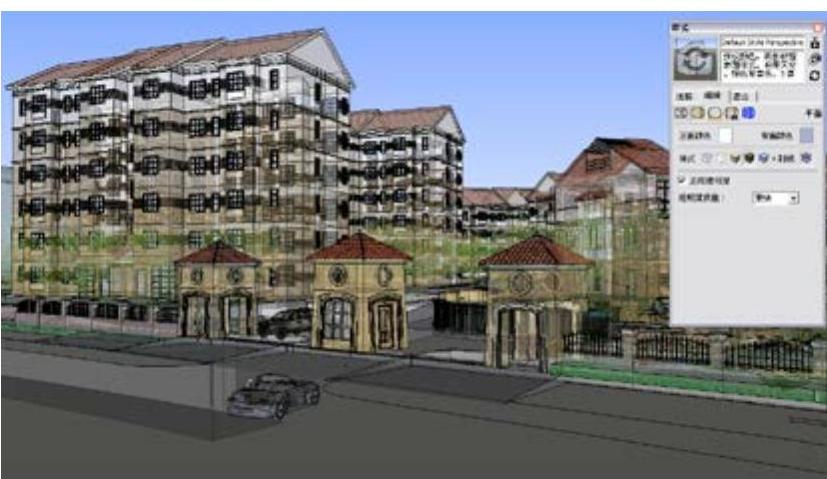

●“以X射线模式显示”按钮：X光模式可以和其他模式联合使用，将所有的面都显示成透明，这样就可以透过模型编辑所有的边线，如图2-98所示。

图2-97

图2-98

（3）背景设置

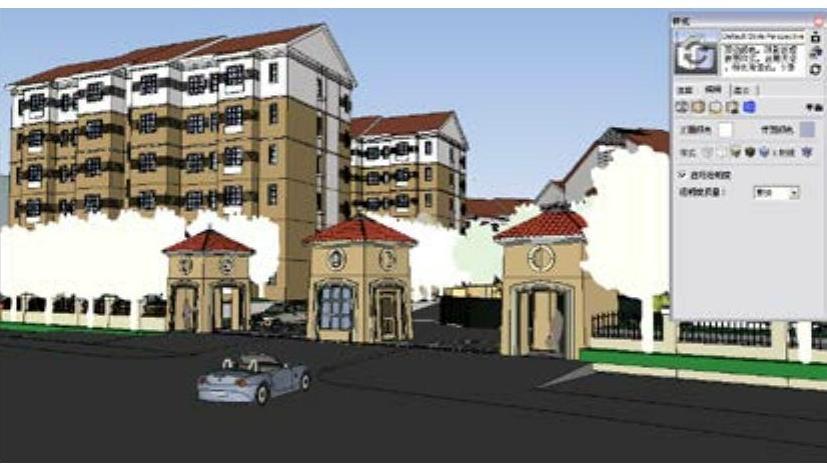

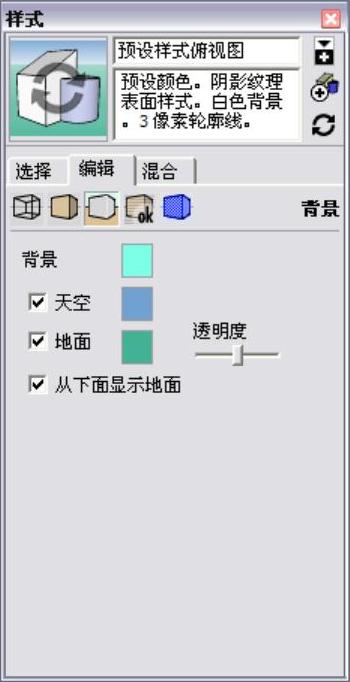

在“背景”设置面板中可以修改场景的背景色，还可以在背景中展示一个模拟大气效果的天空和地面，并显示地平线，如图2-99所示。

（4）水印设置

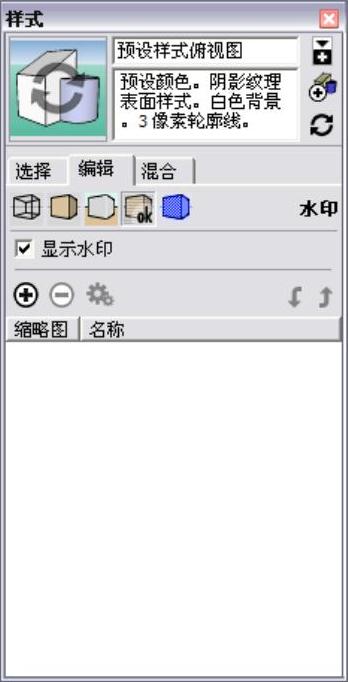

水印特性可以在模型周围放置2D图像，用来创造背景，或者在带纹理的表面（如画布）上模拟绘图的效果。放在前景里的图像可以为模型添加标签。“水印”设置面板，如图2-100所示。

图2-99

图2-100

选项讲解 水印设置

知识要点

●“添加水印”按钮：单击该按钮可以添加水印。

●“删除水印”按钮：单击该按钮可以删除水印。

●“编辑水印设置”按钮：单击该按钮可以对水印的位置、大小等进行调整。

●“下移水印”按钮/“上移水印”按钮：这两个按钮用于切换水印图像在模型中的位置。

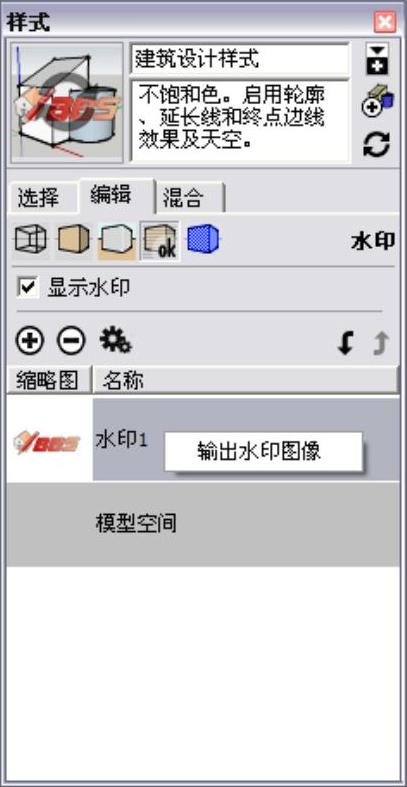

提示：在水印的图标上单击右键，可以在右键菜单中执行“输出水印图像”命令，将模型中的水印图片导出，如图2-101所示。

（5）建模设置

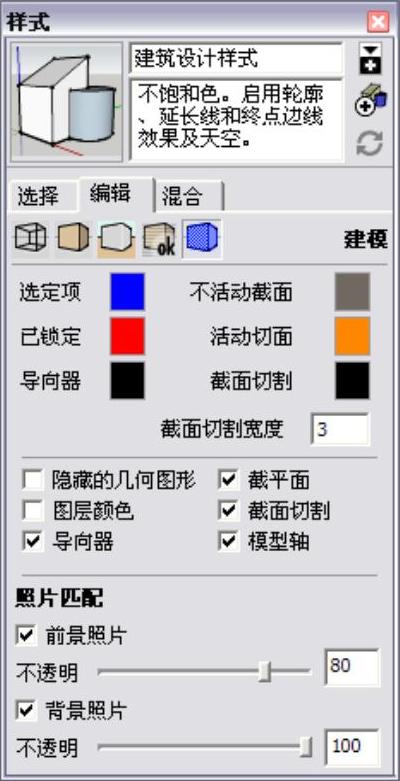

在“建模”设置面板中可以修改模型中的各种属性，例如选定物体的颜色、被锁定物体的颜色等，如图2-102所示。

3.混合风格样式

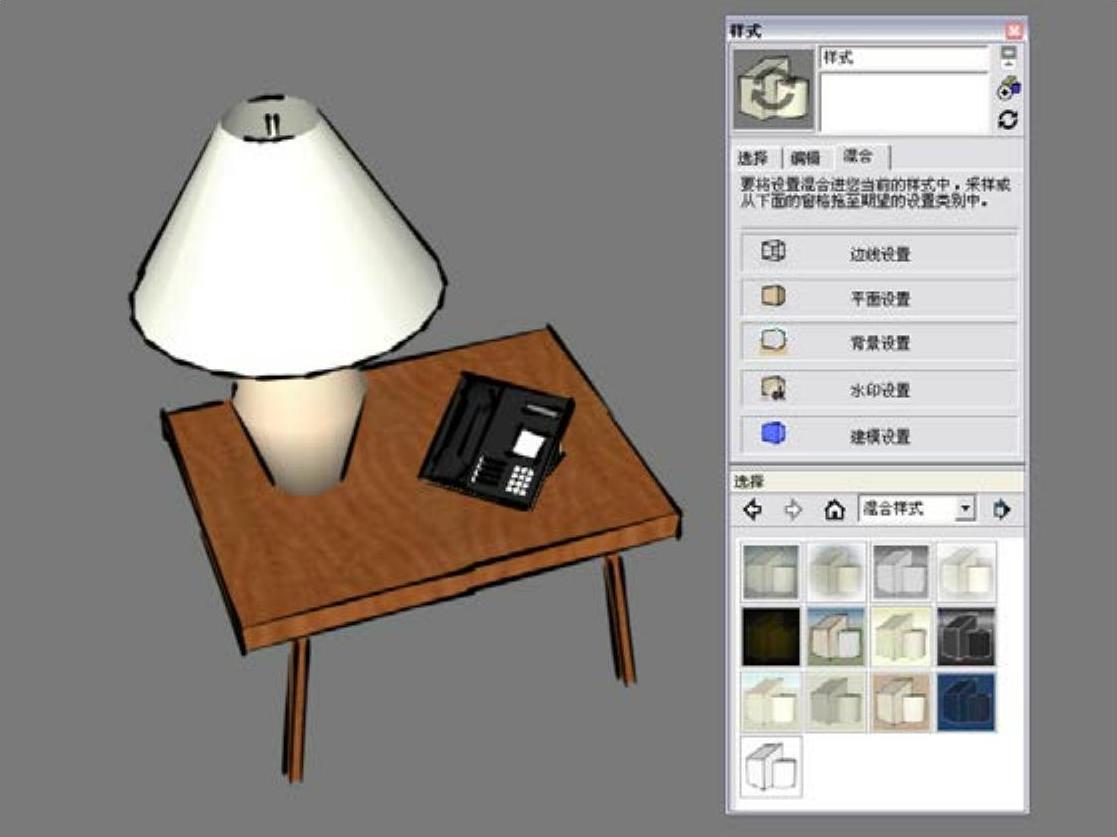

这里举个例子来说明设置混合风格的方法，首先在“混合”选项卡的“选项”面板中选用一种风格（进入任意一个风格目录后，当鼠标指向各种风格时会变成吸取状态，单击即可吸取），然后匹配到“边线设置”选项后，会变成填充状态），接着再选取另一种风格匹配到“平面设置”中，这样就完成了几种风格的混合设置，如图2-103所示。

图2-101

图2-102

图2-103

一学即会 为模型添加水印

视频：为模型添加水印.avi

案例：练习2-1.skp

下面通过一个实例讲解在打开的场景文件的右下角添加水印图片，其操作步骤如下。

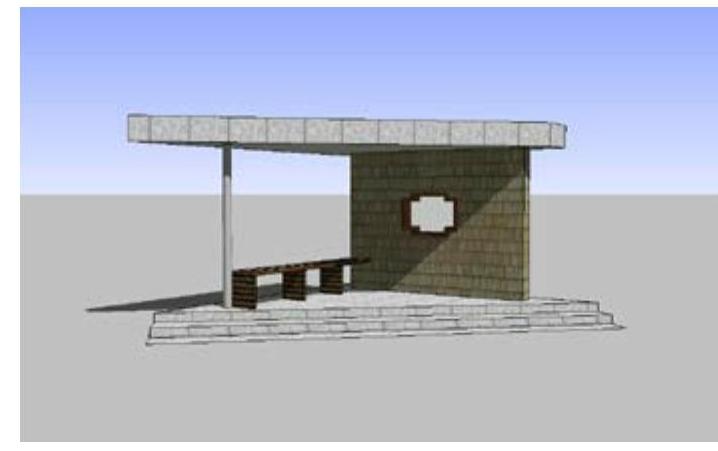

1）启动SketchUp软件，然后打开本案例的场景文件，如图2-104所示。

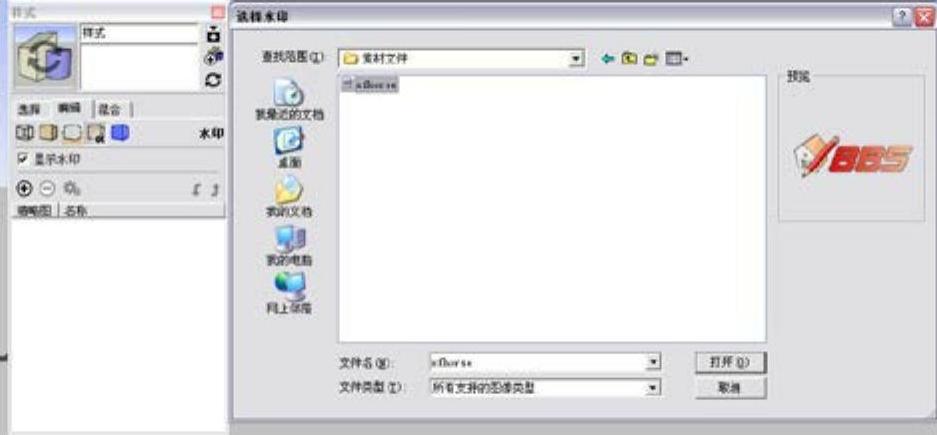

2）执行“窗口|样式”菜单命令，打开“样式”编辑器，接着切换到“编辑”选项卡，然后单击“水印设置”按钮，再单击“添加水印”按钮，将弹出“选择水印”对话框，在该对话框中选择作为水印的图片（该图片在案例/02/素材文件/xfhorse.png）文件，再单击“打开”按钮，如图2-105所示。

图2-104

图2-105

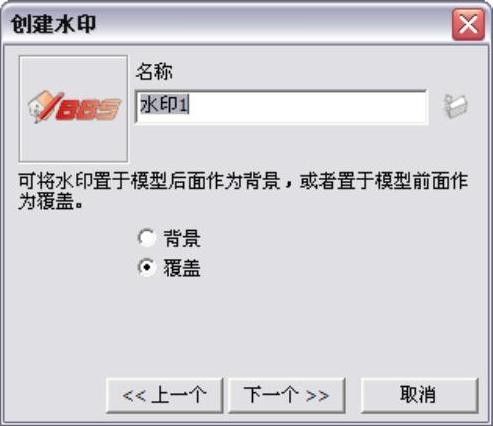

3）此时水印图片出现在模型中，同时弹出“创建水印”对话框，在此选择“覆盖”单选按钮，然后单击“下一个”按钮，如图2-106所示。

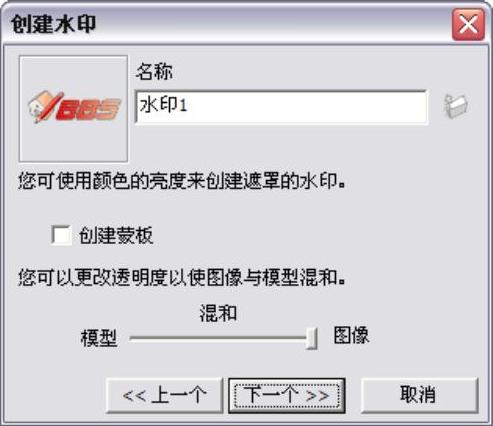

4）在“创建水印”对话框中会出现“您可使用颜色的亮度来创建遮罩的水印”以及“您可以更改透明度以使图像与模型混和”的提示，在此不创建蒙板，将透明度的滑块移到最右端，不进行透明显示，然后单击“下一个”按钮，如图2-107所示。

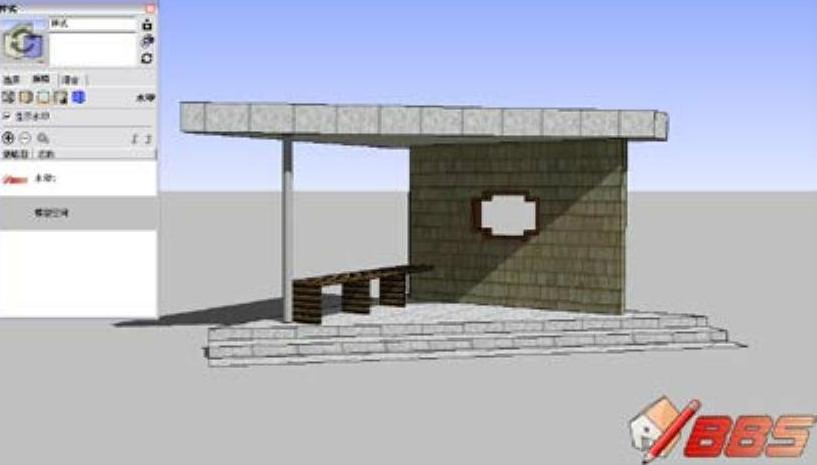

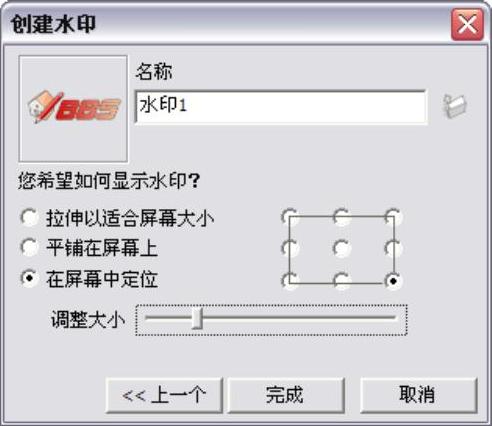

5）接下来会显示“您希望如何显示水印？”的相关提示，在此选择“在屏幕中定位”单选按钮，然后在右侧的定位按钮板上单击右下角的点，接着单击“完成”按钮，如图2-108所示。现在可以发现水印图片已经在界面的右下角，如图2-109所示。

图2-106

图2-107

图2-108

提示：当移动模型视图的时候，水印图片的显示将保持不变，当然，导出图片的时候，水印也保持不变，这就为导出的多张图片增强了统一感。

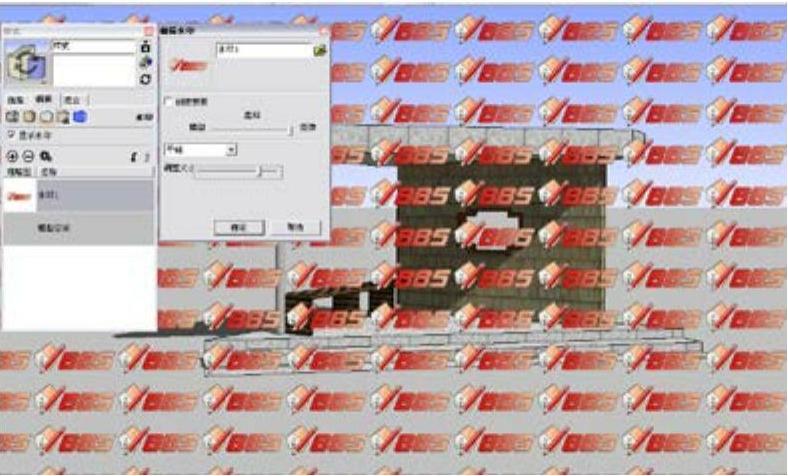

6）如果对水印图片的显示效果不满意，可以单击“编辑水印设置”按钮，如图2-110所示是将水印进行缩小并平铺显示的效果。

图2-109

图2-110
