1.硬件加速和SketchUp

SketchUp是十分依赖内存、CPU、3D显卡和OpenGL驱动的三维应用软件，运行SketchUp需要100%兼容的OpenGL驱动。

专业知识 关于OpenGL

学习笔记

OpenGL是众多游戏和应用程序进行三维对象实时渲染的工业标准，Windows和Mac OS X操作系统都内建了基于软件加速的OpenGL驱动。OpenGL驱动程序通过CPU计算来“描绘”用户的屏幕。不过，CPU并不是专为OpenGL设计的硬件，因此并不能很好地完成这个任务。

为了提升3D显示性能，一些显卡厂商为自己的产品设计了GPU（图形处理器）来分担CPU的OpenGL运算。GPU比CPU更能胜任这个任务，能大幅提高性能（最高达3000%），是真正意义上的“硬件加速”。

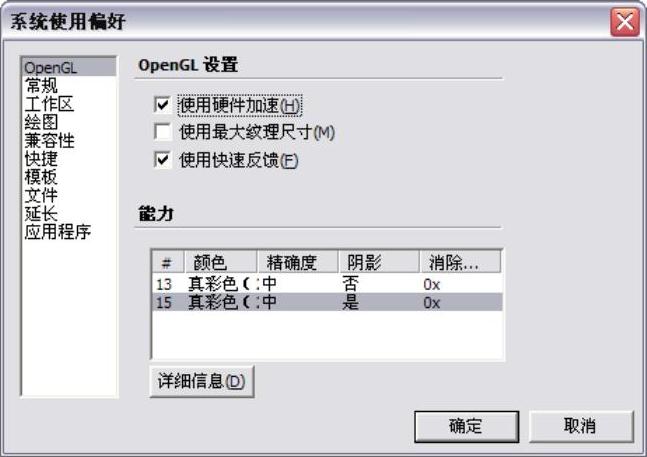

安装完SketchUp后，系统默认使用OpenGL软件加速。如果计算机配备了100%兼容OpenGL硬件加速的显示卡，那么可以在“系统使用偏好”对话框的OpenGL面板中进行设置，以充分发挥硬件加速性能，如图2-70所示。

图2-70

专业知识 模型材质的显示

学习笔记

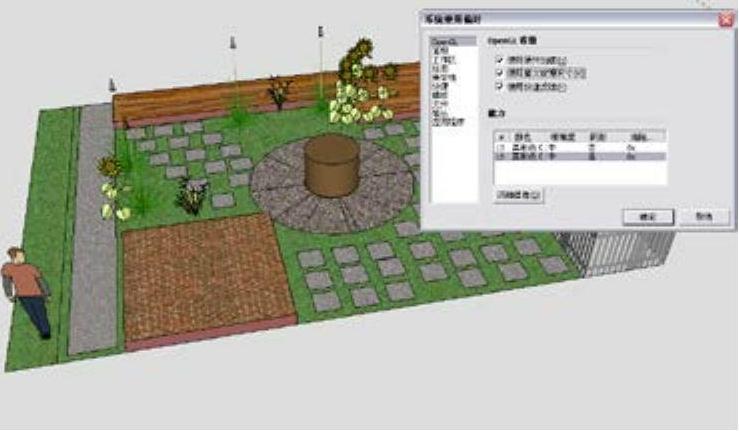

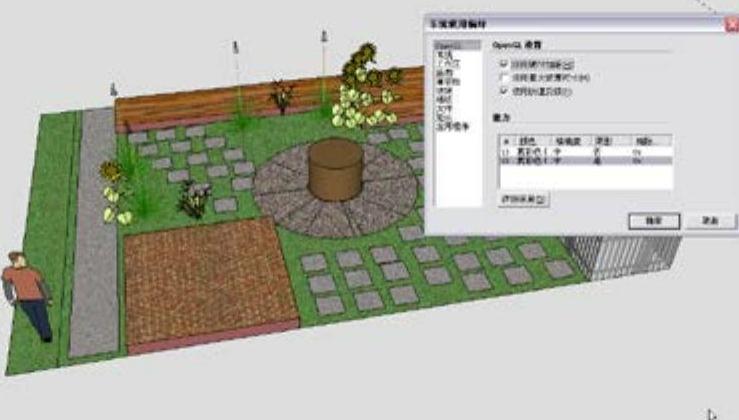

SketchUp8.0在“系统使用偏好”对话框中的OpenGL面板中增加了“使用最大纹理尺寸”复选框。可以看到，没有勾选“使用最大纹理尺寸”复选框时的场地贴图比较模糊，如图2-71所示；勾选了“使用最大纹理尺寸”复选框后的场地贴图显示得比较清晰，如图2-72所示。

图2-71

图2-72

2.显卡与OpenGL的兼容性问题(www.daowen.com)

如果显卡100%兼容OpenGL，那么SketchUp的工作效率将比软件加速模式要快得多，此时会明显感觉到速度的提升。如果确定显卡100%兼容OpenGL硬件加速，但是SketchUp中的选项却不能用，那就需要将颜色质量设为32位色，因为有些驱动不能很好地支持16位色的3D加速。

如果不能正常使用一些工具或者渲染时出错，那么，显示可能就不是100%兼容OpenGL。出现这种情况，最好在“系统使用偏好”对话框的OpenGL面板中取消勾选“使用硬件加速”复选框。

技巧提示 纹理的显示

学习笔记

如果在SketchUp模型中投影了纹理，并且使用的是ATI Rage Pro或Matrox G400图形卡，那么纹理可能会显示不正确，禁用“使用硬件加速”功能可以解决这个问题。

3.性能低下的OpenGL驱动的症状

以下症状表明OpenGL驱动不能100%兼容OpenGL硬件加速。

●开启表面接受投影功能时，有些模型出现条纹或变黑。这通常是由于OpenGL软件加速驱动的模板缓存的一个缺陷所致。

●简化版的OpenGL驱动会导致SketchUp崩溃。有些3D显卡驱动只适合玩游戏，因此，OpenGL驱动就被简化，而SketchUp则需要完全兼容的OpenGL驱动。有些厂商宣称自己的产品能100%兼容OpenGL，但实际不行。如果发现了这种情况，可以在SketchUp中将“使用硬件加速”功能关闭（默认情况下是关闭的）。

●在16位色模式下，坐标轴消失，所有的线都可见且变成虚线，出现奇怪的贴图颜色。这种现象主要出现在使用ATI显示芯片的笔记本电脑上。这一芯片的驱动不能完全支持OpenGL加速，可以使用软件加速。

●图像翻转，一些显示芯片不支持高质量的大幅图像，可以试着把要导入的图像尺寸改小。

4.双显示器显示

当前，SketchUp不支持操作系统运行双显示器，这样会影响SketchUp的操作和硬件加速功能。

5.抗锯齿

一些硬件加速设备（如3D加速卡等）支持硬件抗锯齿，这能减少图形边缘的锯齿显示。
