如前所述，目前有很多常用的岩石屈服准则，例如Mohr-Coulomb准则、Drucker-Prager准则、Hoek-Brown准则等，其适用的岩石类型各有不同。Sriapai已经给出了Hoek-Brown准则、3-D Hoek-Brown准则、Lade准则、Mohr-Coulomb准则、Mogi准则、Wiebols-Cook准则以及内接和外接DP准则的拟合结果。Sriapai指出Hoek-Brown准则和Mohr-Coulomb准则均忽略了中间主应力的影响，因此不适用于真三轴条件下的盐岩强度；与试验结果相比，由Hoek-Brown准则改进而获得的3-D Hoek-Brown准则依然严重高估了盐岩强度；Lade准则与3-D Hoek-Brown准则拟合结果类似，其误差依然较大；Mogi准则预测的盐岩强度过低；DP准则无论是内接还是外接，虽然考虑了中间主应力的影响，但都无法预测盐岩的强度，其引起的平均误差最大，达到19.5 MPa；Wiebols-Cook准则与试验结果拟合相对较好，但是其平均误差也达到3.5 MPa。图5-9—图5-11分别给出了Mohr-Coulomb准则、3-D Hoek-Brown准则、改进的Wiebols-Cook准则与表5-3中真三轴试验结果的拟合图。

从图5-8—图5-11对比可以看出，对于Maha盐岩真三轴试验结果（表5-4），非线性三剪能量屈服准则的误差最小。

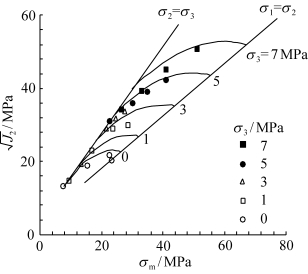

图5-9　Maha盐岩真三轴试验结果（点）与Mohr-Coulomb准则（线）拟合图[75]

(www.daowen.com)

图5-10　Maha盐岩真三轴试验结果（点）与3-D Hoek-Brown准则（线）拟合图[75]

图5-11　Maha盐岩真三轴试验结果（点）与改进的Wiebols and Cook准则（线）拟合图[75]

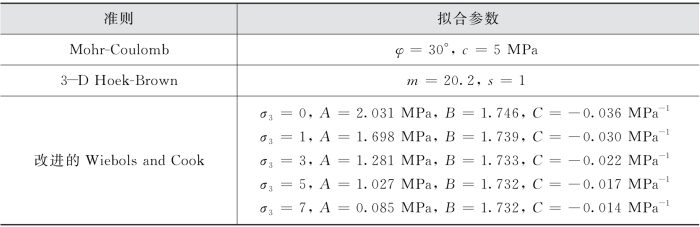

表5-4　不同强度准则拟合参数[75]
