通过CT图像软件，对扫描得到的CT图像进行处理、分析、统计。以图4-16（c）为例。

（1）设置图像尺寸比例。

用游标卡尺重复量取自然状态3号试件的中部直径并取均值：φ=48.7 mm，在图像处理软件中打开自然状态3号试件的CT断面图，在断面图上用直线标出试件直径，将其实际长度值设为48.7 mm，保存图片直线长度与实际长度的比值，由于进行CT扫描的所有参数均相同，所以得到的所有CT图像的放大倍数也都相同，即图像尺寸比例均相同，因此在设置好的比例下，打开任意一张断面图均可通过画直线量取其实际长度。

（2）阈值分割。

扫描所得的CT图片为灰度图像，每张图像由众多像素组成，每个像素都对应一个灰度值，灰度值的值域为0～256，CT技术原理决定了CT图像中密度越大的区域灰度值越大，亮度越高。而在试验环境中，空气密度最小，所以CT图像中钙芒硝外围的空气颜色呈黑色，同样，钙芒硝试样孔裂隙间也为空气，所以孔裂隙内部的灰度值应与空气灰度值相近。但是不同尺度的孔裂隙的灰度值也不尽相同，所以需要一个合适的阈值来判别，灰度小于该阈值的部分为裂隙，大于该阈值的部分为非裂隙，选择合适的阈值将灰度图像二值化，通过多种阈值算法比较，发现选用ISODATA聚类算法最优，计算得到阈值为125，即灰度值在0～125为孔裂隙，灰度值在125～255为岩石基质。

（3）统计不同尺寸裂纹。

《金属材料弯曲试验方法》（GB/T 232—2010）对不同类型的裂纹种类进行了定义（表4-3），在CT图像处理软件中，主要通过孔裂隙尺寸（size/mm2）和圆度（circularity/1）两个参数确定。孔裂隙尺寸即孔隙所占面积，圆度是指工件的横截面接近理论圆的程度，计算公式为

式中e——圆形度；

S——图形面积；

C——图形周长。

当e为1时，图形即为圆形；e越小，图形越不规则，与圆形相差越大。圆的圆形度为1.0，正四边形的圆形度为π/4，等边三角形的圆形度为0.6，所以将裂纹的圆形度取值范围确定为0～0.6。

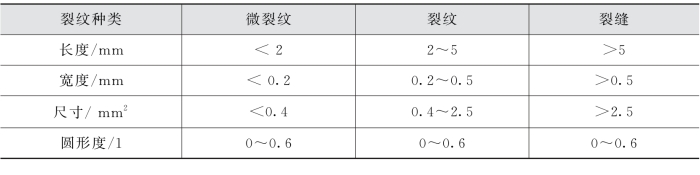

表4-3　裂纹的尺寸分类(www.daowen.com)

按照上述对裂纹尺度的描述，统计区分出的各类裂纹如图4-19所示。

统计发现不同类型裂纹的通性规律：微裂纹数量最多，共86条；裂纹数量次之，共18条；裂缝数量最少，共9条。从微裂纹到裂缝，它们的平均面积分别为0.136 mm2，1.059 mm2，10.940 mm2，面积大小以约10倍递增；平均周长（裂纹轮廓）分别为1.929 mm，7.832 mm，41.017 mm。

1.35℃水溶液溶浸后轴向载荷作用下不同类型裂纹数量

图4-19　不同尺度裂纹分布

从钙芒硝试件不同状态下各断面不同等级裂纹数量看，无论钙芒硝盐岩是处于何种试验状态下，微裂纹数都是最多的。裂纹数量次之，裂缝数量最少，盐岩的这种不同裂纹类型的数量特征在大部分岩石中都具有，这是由岩石的成岩特点和岩石内部结构所决定的。尤其是自然状态钙芒硝，其内部结构致密，几乎不见宏观级别的裂缝，钙芒硝从自然状态经过溶液溶浸及轴向应力加载导致损伤加剧后，微裂纹数量在逐渐减少，裂纹数量在逐渐增多，裂缝从无到有，之后继续增多。

2.65℃水溶液溶浸后轴向载荷作用下不同类型裂纹数量

65℃水溶液溶浸后轴向载荷作用下，随着轴向应力和变形量的增加，轴向应力从1 MPa到1/2抗压强度，再到试件破坏阶段时的6.2 MPa，微裂纹数均值以8条递减，在此过程中裂纹和裂缝数则在上升，裂纹均值先从38条增长到44条，增加了6条，再从44条增加到49条，增加了5条；而裂缝数均值增长幅度最小，从1 MPa时的13条，增加到3.5 MPa时的14条，最后增加到破裂时的17条，共增加了4条。

3.95℃水溶液溶浸后轴向载荷作用下不同类型裂纹数量

95℃水溶液溶浸后轴向载荷作用下，轴向应力从最初的1 MPa增加到后来的1.5 MPa，再增加到最终的2.2 MPa，微裂纹数均值从140条先减小到135条，减小了5条，再从135条减小到127条，减小了8条；裂纹数均值先从40条增加到44条，增加了4条，又增加到49条，增加了5条；裂缝数均值从11条增加到18条，增加了7条，又增加到24条，增加了6条。即在95℃水溶液溶浸后轴向载荷作用下，随着轴向应力值增大，微裂纹数量减小，而裂纹数量和裂缝数量则不同程度增大。

综上所述，从溶浸温度和轴向应力两个因素分析钙芒硝裂纹数量的变化规律。随着溶浸温度条件的改变，微裂纹数量的变化趋势有着明显的变化。溶浸温度为35℃时，微裂纹数量随着轴向应力增加而减少，且从1 MPa到1/2抗压强度时，变化幅度小，从1/2抗压强度到破裂阶段，微裂纹数量大幅下降，整体为非线性减小的趋势，而溶浸温度升高到65℃和95℃时，微裂纹数量呈线性减少。在三种溶浸温度条件下，裂纹数均随着轴向应力增加呈小幅线性增长；不同溶浸温度条件下，裂缝数变化规律与裂纹数基本一致，呈线性增长，但是在35～65℃之间，裂缝数的增大趋势较小，而溶浸温度达到95℃时，裂缝数增长幅度变大。综上所述，不同温度溶浸后轴向加载，各种类型裂纹数的变化规律具有通性：微裂纹数量减小，裂纹和裂缝数量增加，这是因为随着钙芒硝试件受到溶浸及应力损伤逐渐增大，原微裂纹逐渐扩展、汇合、连通，形态和尺寸逐渐变大，经历量变后发展成质变，原来的数条微裂纹共同演变为裂纹甚至裂缝，而多条裂纹也可以共同演变为裂缝，使不同类型裂纹数量呈现上述变化规律。
