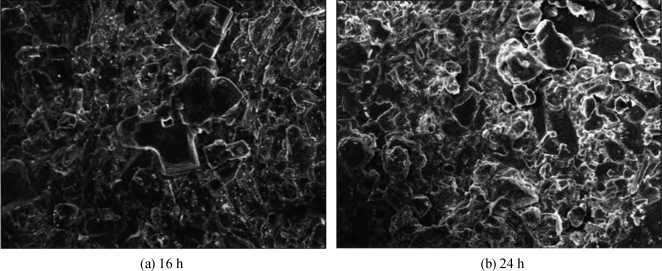

图4-5　近饱和盐溶液中浸泡后石膏细观结构（1 000×）

为了更准确地表征盐溶液浓度对石膏溶蚀的影响，我们对不同浓度盐溶液溶浸作用下石膏表层晶体几何特征参数进行了统计，结果如表4-1所示。由表4-1可知，常温下，0 mol/L和3.08 mol/L（半饱和）盐溶液中石膏的最大、最小晶体簇的几何尺寸与平均表面积均远大于5.989 mol/L（近饱和）盐溶液中的石膏晶体。相反，5.989 mol/L（近饱和）盐溶液中石膏晶体簇的密集程度远大于0 mol/L和3.08 mol/L盐溶液中的石膏。(www.daowen.com)

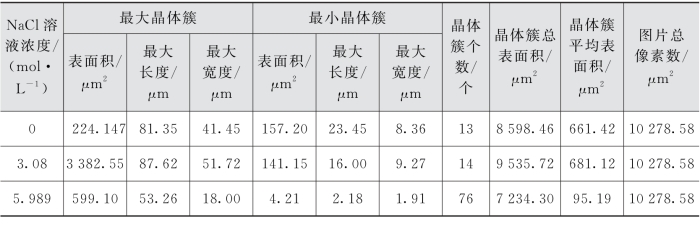

表4-1　不同浓度盐溶液作用下石膏表层晶体几何特征参数统计表

3.08 mol/L（半饱和）盐溶液中石膏晶体簇的几何尺寸和平均表面积为最大。其最大晶体簇的出露表面积达到了3 382.55μm2，最大长度尺寸为87.62μm，最大宽度尺寸为51.72μm。而5.989 mol/L（近饱和）盐溶液中石膏晶体簇的均表面积仅为599.10μm2。5.989 mol/L（近饱和）盐溶液中石膏岩的晶体簇密集程度为76个，而0 mol/L和3.08 mol/L盐溶液中的石膏岩表层晶体簇则分别为13个和14个。上述统计结果表明：自由水分子是引起石膏晶体簇变化的主要因素。盐溶液浓度为3.08 mol/L（半饱和）时，石膏的溶蚀程度最为严重，因此石膏细观结构变化最大。
