VRay渲染器提供了12种贴图类型，它们都有着特殊的用途，而每种贴图功能都比较单一，参数也很简单。本节对几种常用的贴图类型进行详细的讲解。

1.VRayHDRI贴图

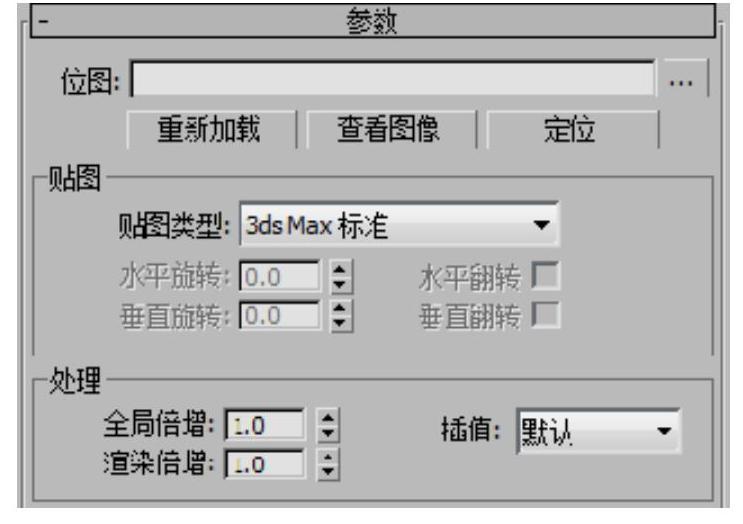

VRayHDRI贴图类型主要用于导入高动态范围图像来作为环境贴图，它支持大多数标准环境贴图类型，它常用于表现金属与玻璃灯材质，如图8-62所示为参数控制面板。

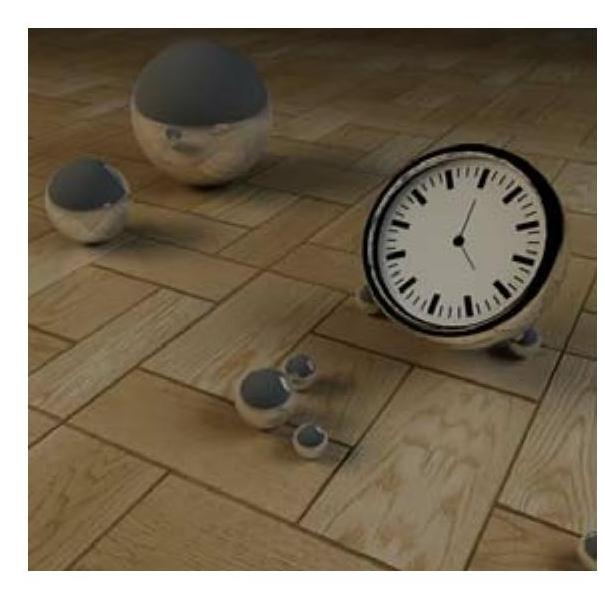

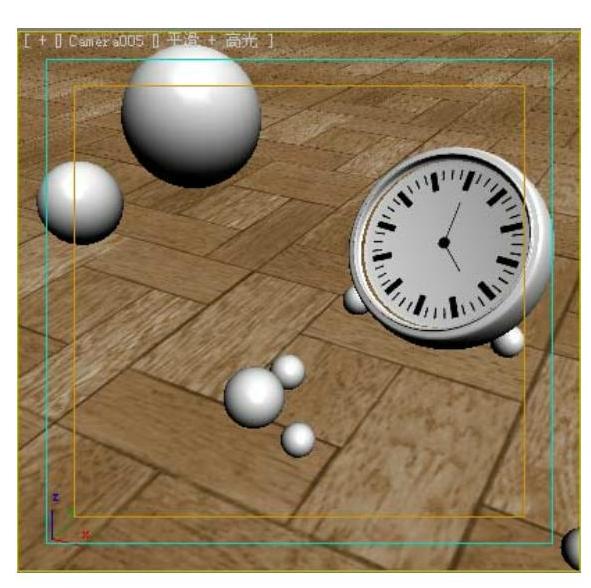

01.打开本书附带光盘“第8章\VRayHDRI贴图.max”文件，如图8-63所示。保持默认环境效果对场景进行渲染，如图8-64所示渲染出的对象只反射出周围存在的对象，效果并不够理想。

图8-62 VRayHDRI贴图参数控制面板

图8-63 打开文件

图8-64 默认环境渲染效果

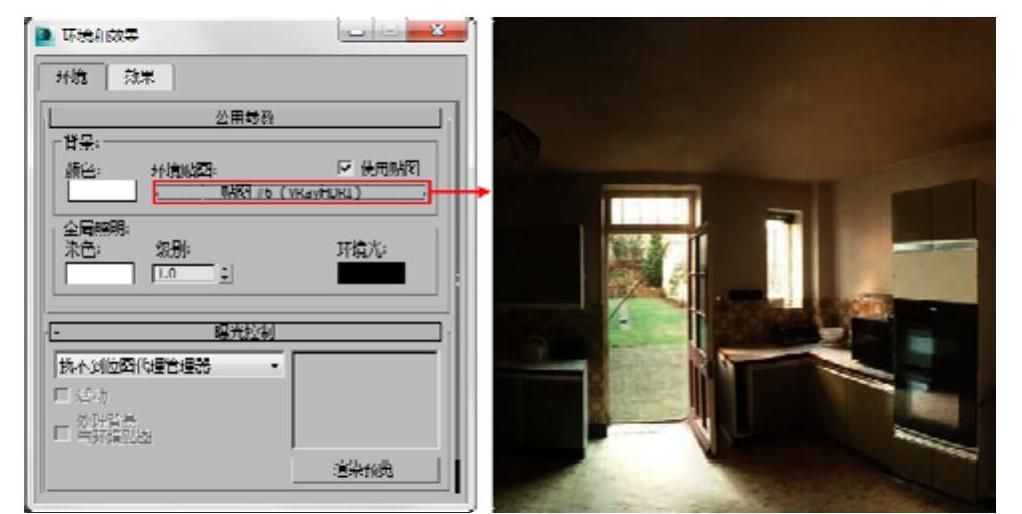

02.按数字键8进入环境面板，在环境贴图通道中添加一张VRayHDRI贴图，如图8-65所示。

03.对场景进行渲染，如图8-66所示，对象表面反射出环境贴图，这样看起来效果比较真实。

图8-65 添加VRayHDRI贴图

图8-66 添加VRayHDRI贴图后的效果

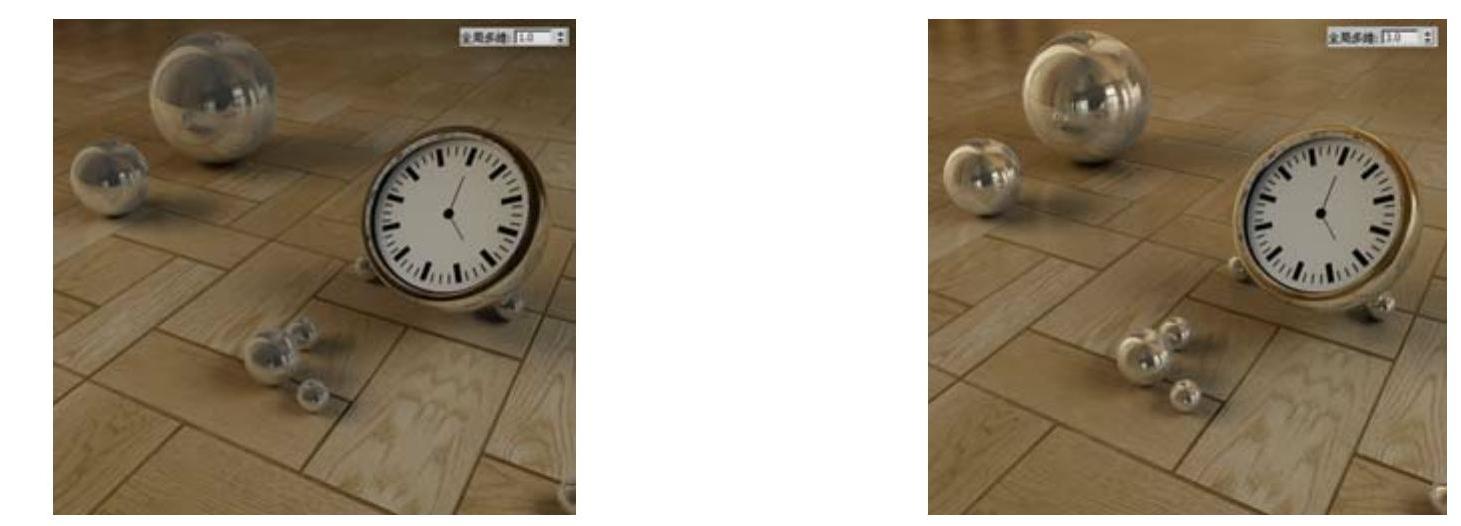

04.全局倍增可以控制HDRI图像的亮度。如图8-67所示值为1和3时的渲染效果。渲染倍增用于控制对象进行渲染时HDRI图像的最终亮度。

图8-67 不同全局倍增值的效果

05.水平旋转参数可以设定环境贴图水平方向旋转的角度，如图8-68所示为不同旋转角度的效果；水平翻转可以在水平方向上翻转环境贴图。

图8-68 不同水平旋转值的效果

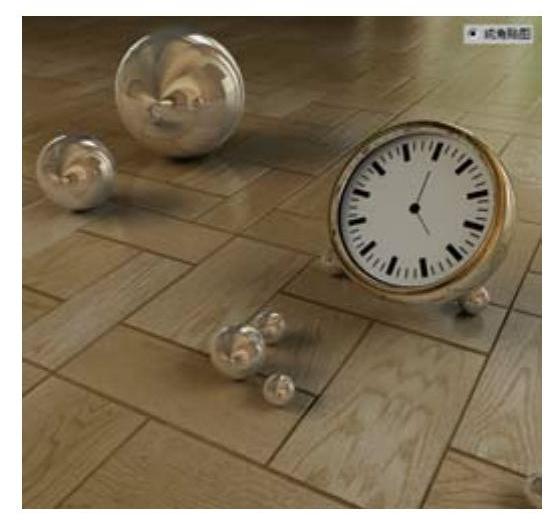

06.角度贴图方式可以使HDRI贴图都汇聚到一点，如图8-69所示。立方环境贴图方式会将HDRI贴图分布到一个立方体上，如图8-70所示。

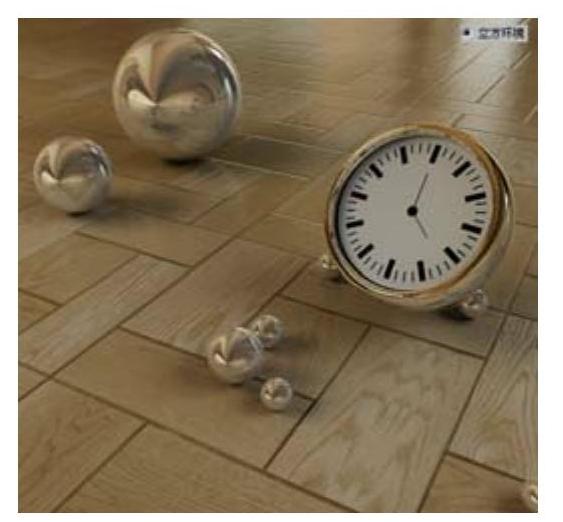

图8-69 角度贴图方式

图8-70 立体环境贴图方式

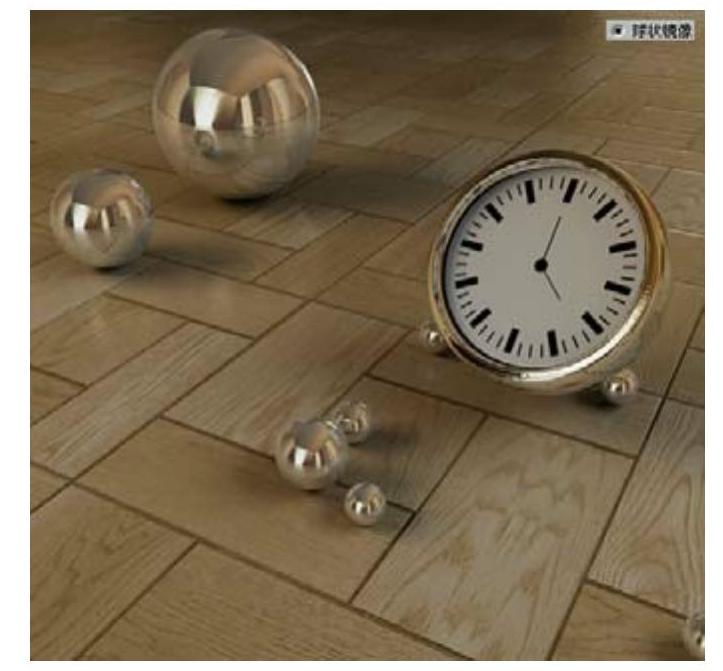

07.球状镜像贴图方式会将HDRI贴图以球形对称的方式分布，从而使图像纹理产生扭曲现象，如图8-71所示。3ds Max标准方式会将HDRI贴图分布在一个平面上，并且可以为通道添加纹理贴图来进行控制，如图8-72所示。

图8-71 球状镜像贴图方式

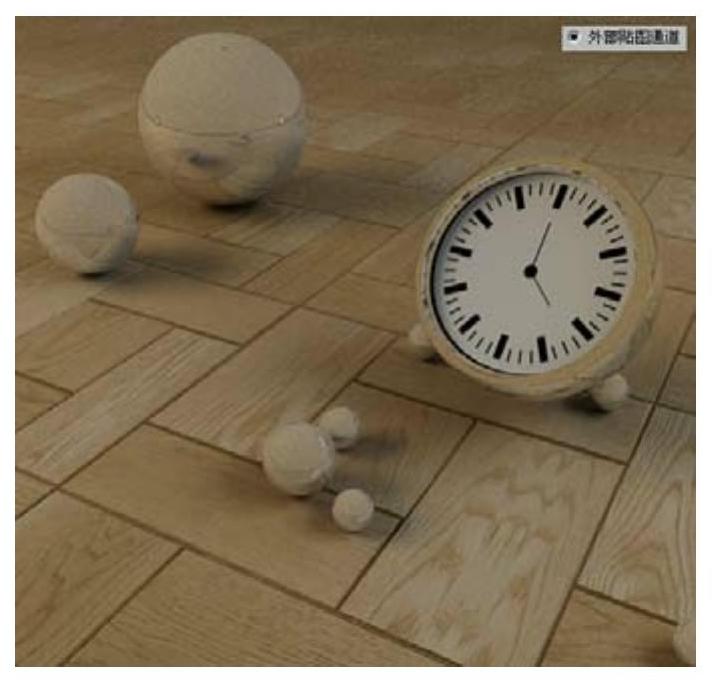

图8-72 3dsMax标准方式

2.VR位图过滤器

VR位图过滤器贴图是一种较为简单的贴图类型，它可以对纹理贴图进行U、V轴方向编辑，如图8-73所示为VR位图过滤器的参数面板。

位图：用来载入一张纹理贴图。

U/V向偏移：用来控制贴图的U/V向偏移数量。

翻转U/V：用来对U/V轴方向进行对称反转。

通道：用来对物体指定的贴图坐标相对应。

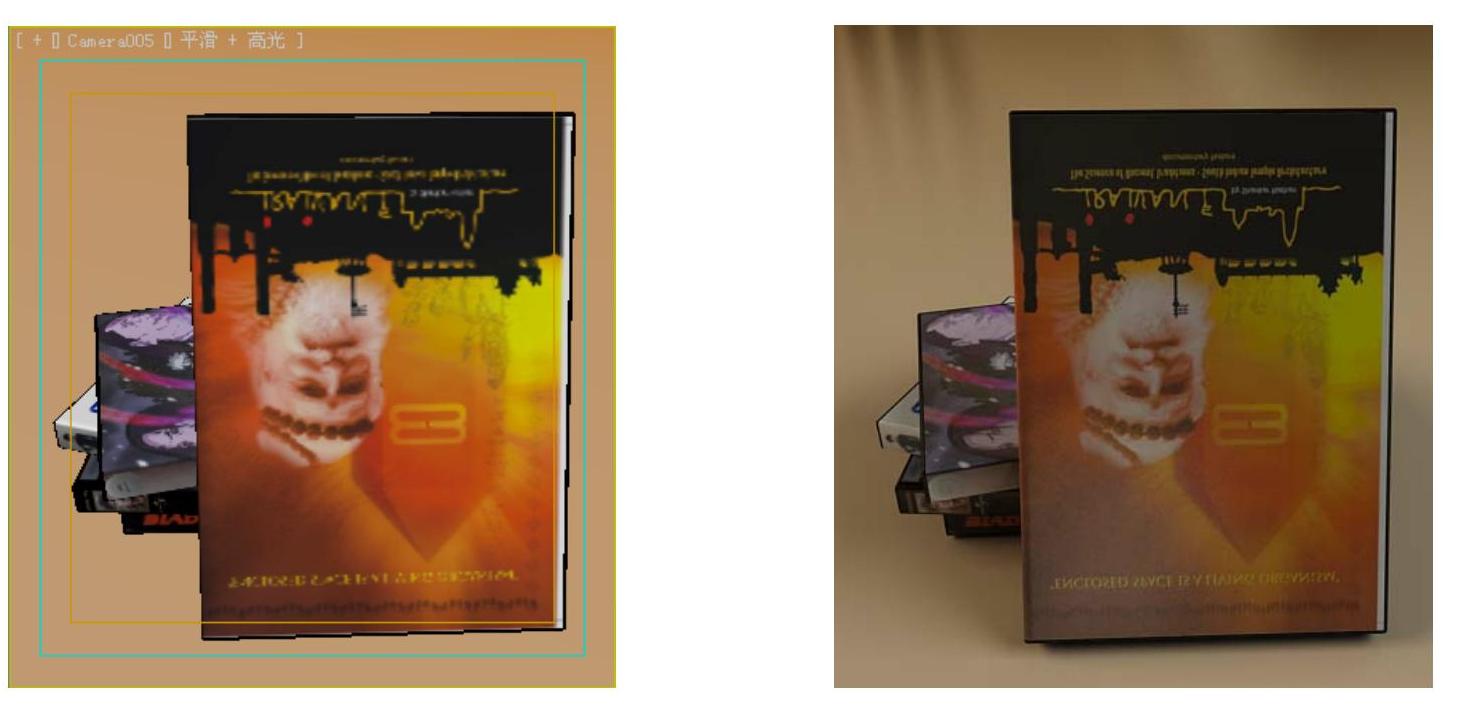

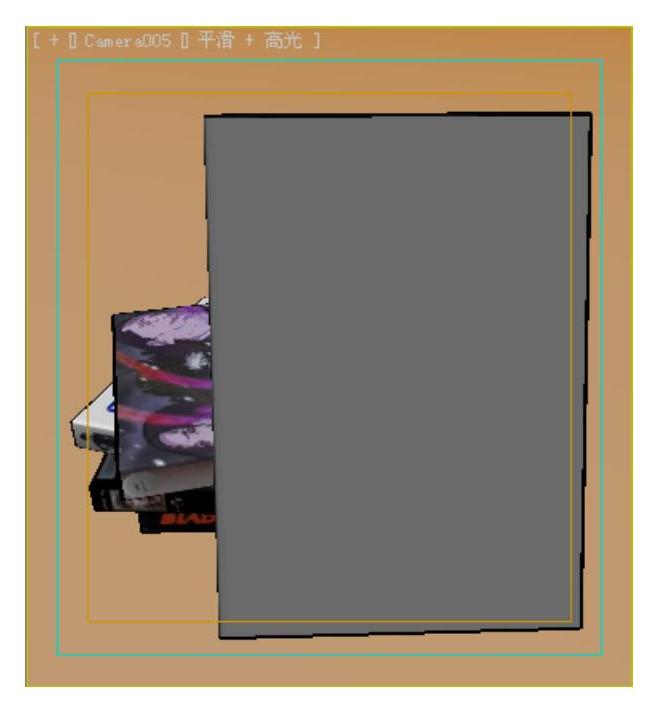

01.打开本书附带光盘“第8章\VR位图过滤器.max”文件，如图8-74所示。场景中已经设置好材质效果，渲染观察，如图8-75所示可见对象上的位图贴图效果位置是不正确的。

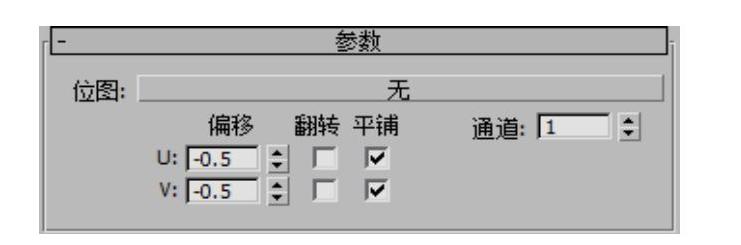

图8-73 VR位图过滤器参数面板

图8-74 打开文件

图8-75 默认渲染效果

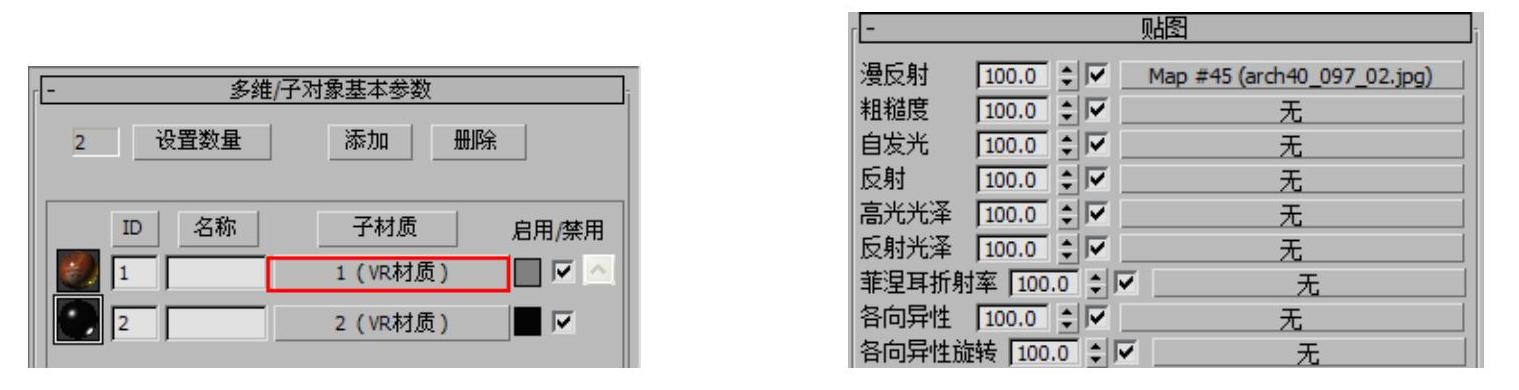

02.按M键打开“材质编辑器”，选择一个空白材质球，单击“从对象拾取材质”按钮，吸取对象的材质。然后单击“多维/子对象”材质的ID1材质，切换至材质参数面板，并展开贴图卷展栏，如图8-76所示。

图8-76 吸取材质

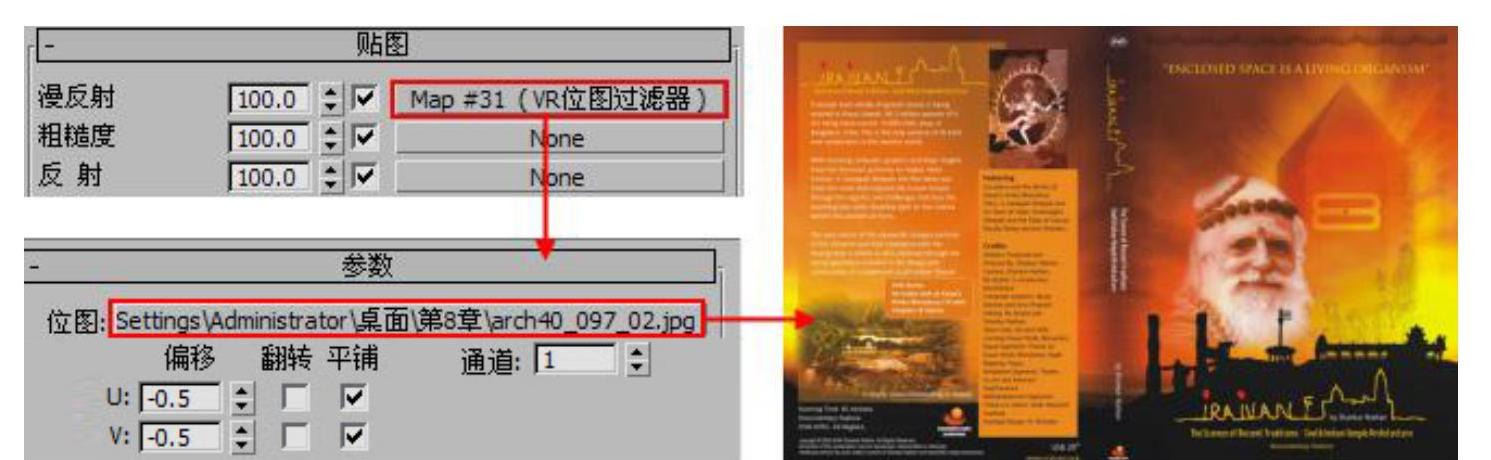

03.清除“漫反射”贴图通道上的位图贴图，并添加一张“VR位图过滤器”贴图，在VR位图过滤器参数面板中重新加载被清除的位图贴图，如图8-77所示。

图8-77 添加VR位图过滤器

04.单击渲染按钮，观察在添加了VR位图过滤器后的效果，如图8-78所示，可见场景中的位图效果在V方向上是反向的。

图8-78 添加VR过滤器后的效果

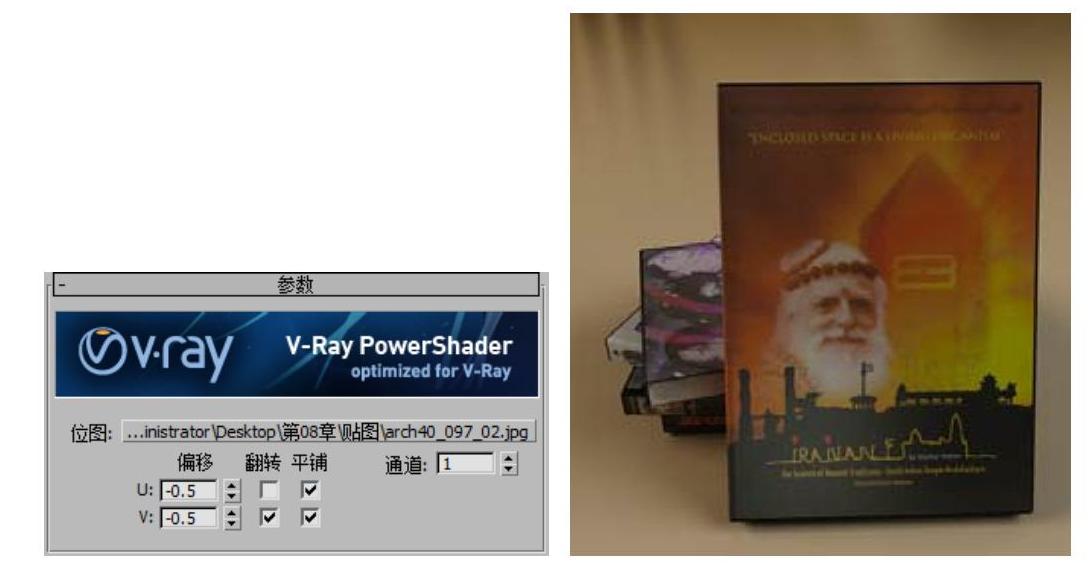

05.返回到VR位图过滤器参数面板，勾选“翻转V”复选框，再次单击渲染按钮，观察调整后的位图效果，如图8-79所示。

3.VR边纹理(www.daowen.com)

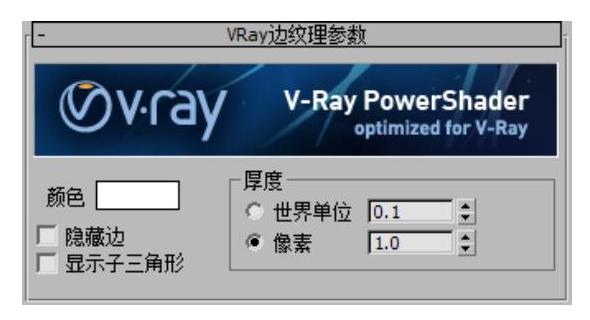

VR边纹理贴图类型类似于3dsMax的线框材质效果，但是不同的是，它是一种贴图类型，而不是材质类型，如图8-80所示为VR边纹理的参数面板。

图8-79 调整参数后的位图效果

图8-80 VR边纹理贴图参数面板

颜色可用于设置线框的颜色，如图8-81所示为不同线框颜色的效果。

图8-81 不同颜色的边纹理效果

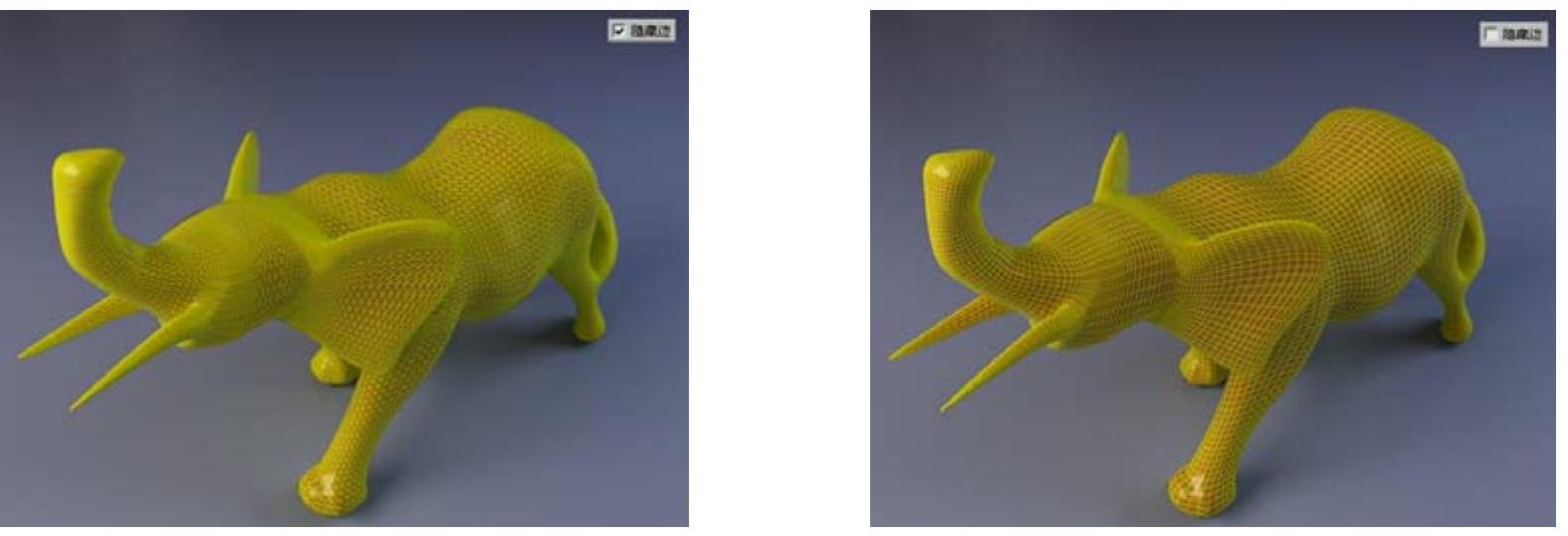

隐藏边：勾选时将渲染物体的所有边，如图8-82所示为隐藏和显示边纹理的效果。

图8-82 隐藏和显示边纹理的效果

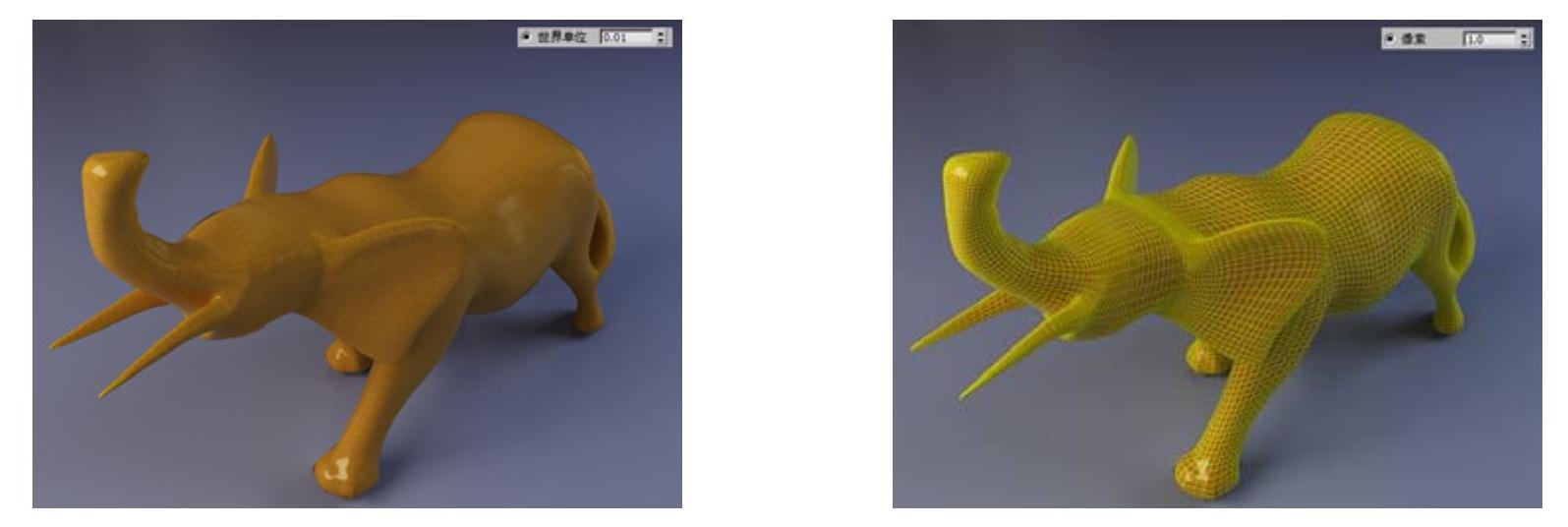

厚度：用来控制网格线的粗细程度，如图8-83所示为不同厚度的效果。

图8-83 不同厚度的效果

4.VR贴图

在3ds Max中，如果想让材质具有反射/折射效果，需要在反射/折射贴图通道内指定光线跟踪贴图。但是VRay不支持光线跟踪贴图，所以在使用3ds Max标准材质制作反射和折射时，就需要用“VR贴图”来代替，如图8-84所示为VR贴图参数面板。

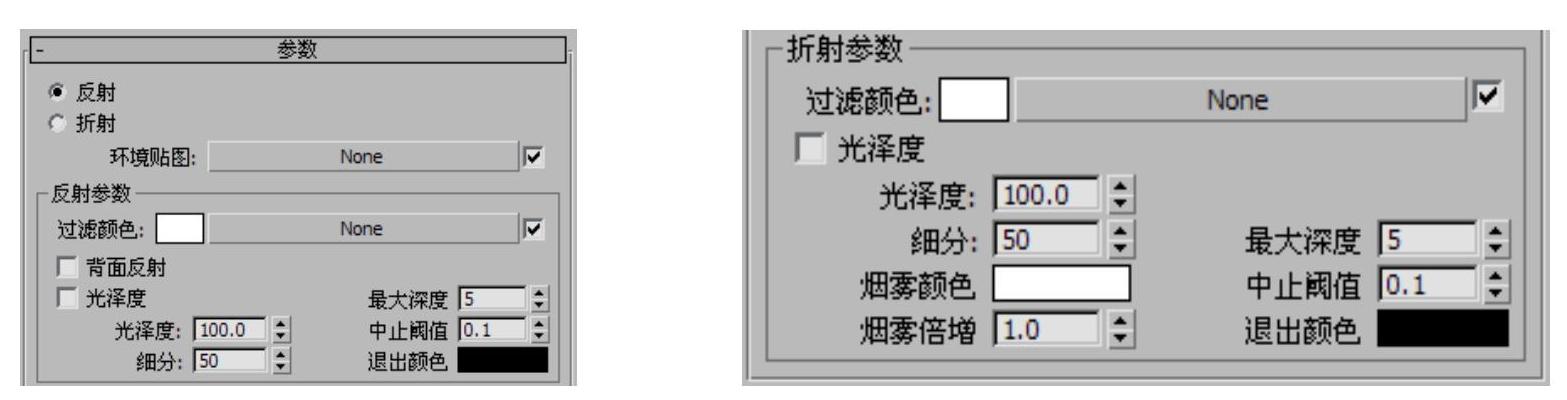

图8-84 VR贴图参数面板

反射参数选项组

该选项组只有在选择了反射效果时才会被激活。

过滤颜色：用来控制材质的反射程度和反射颜色，白色将完全反射周围环境，黑色将不产生反射效果，也可以加载纹理来控制反射效果，如图8-85所示为不同颜色的反射效果。

图8-85 不同颜色的反射效果

背面反射：开启此选项后，VRay将强制计算背部的反射效果，这样可以得到更真实的场景反射效果，但渲染时间也会相应增加。

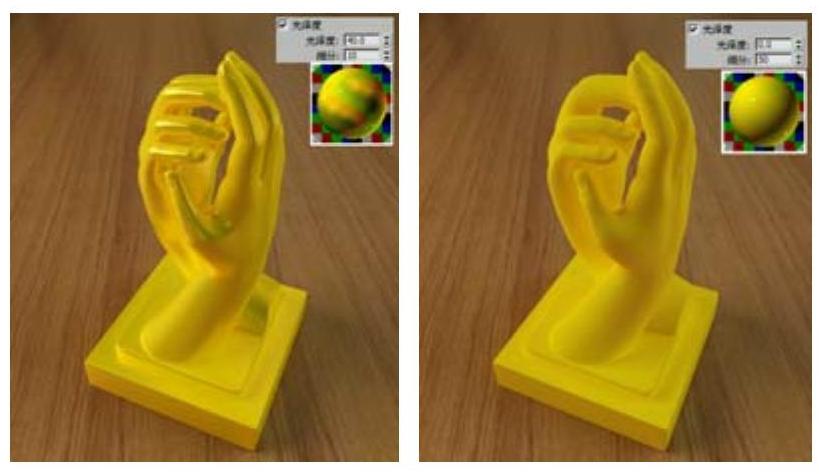

光泽度：开启此选项，便可以设置材质的模糊反射效果，如图8-86所示。

折射参数选项组

只有在选择了折射效果后，折射参数选项组才会被激活。

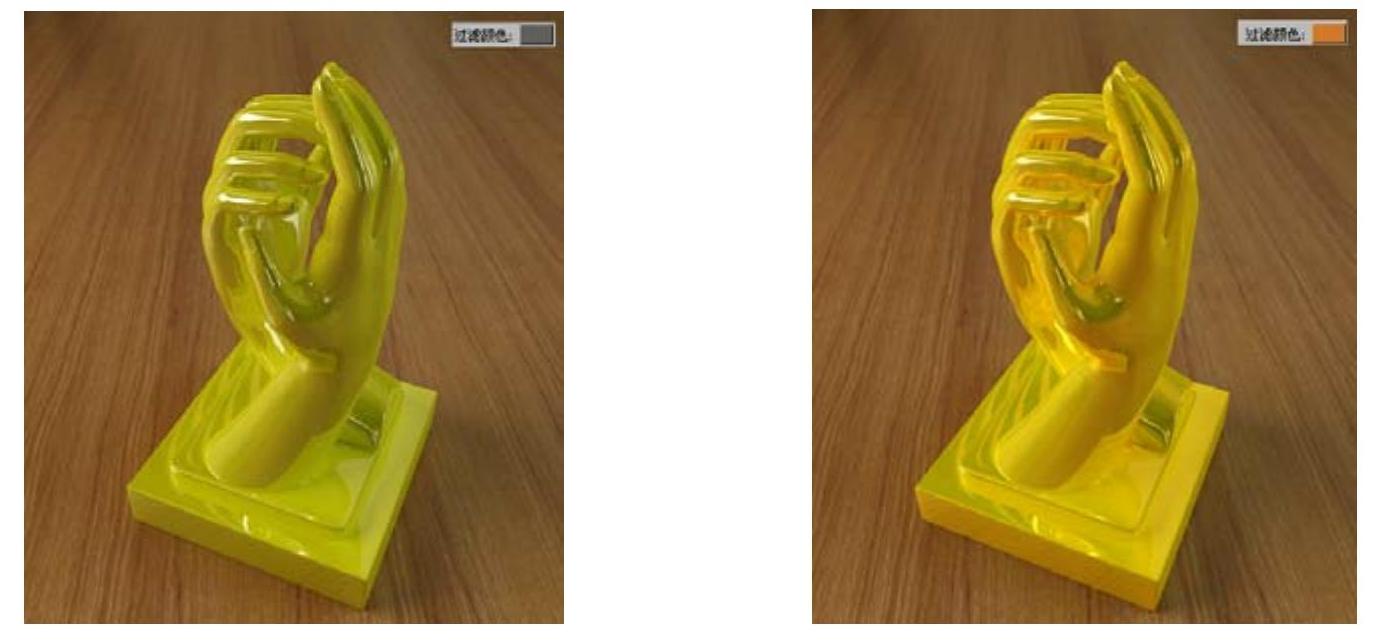

过滤颜色：用来控制材质的折射程度和折射颜色。白色产生完全的透明效果，黑色将不产生折射效果，同样也可以加载纹理来控制折射效果，如图8-87所示为不同强度的折射效果。

图8-86 不同光泽度相关参数的效果

图8-87 不同强度的折射效果

其他参数同前面章节所讲述的VRay材质折射选项组参数功能一样，这里就不再详细介绍。

5.VR颜色

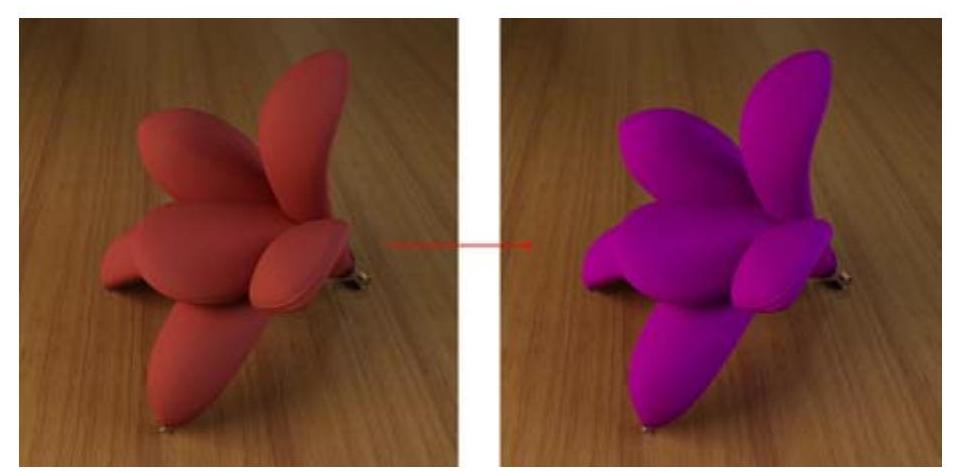

VR颜色能设置任意颜色，也允许设置浮点R、G、B通道，还可以对Gamma颜色和颜色校正进行调整，如图8-88所示为VR颜色变换效果。

图8-88 VR颜色

01.打开本书附带光盘“第8章\VR颜色.max”文件，该场景中有一个沙发模型，按M键，打开“材质编辑器”，选择一个空白材质球，如图8-89所示。

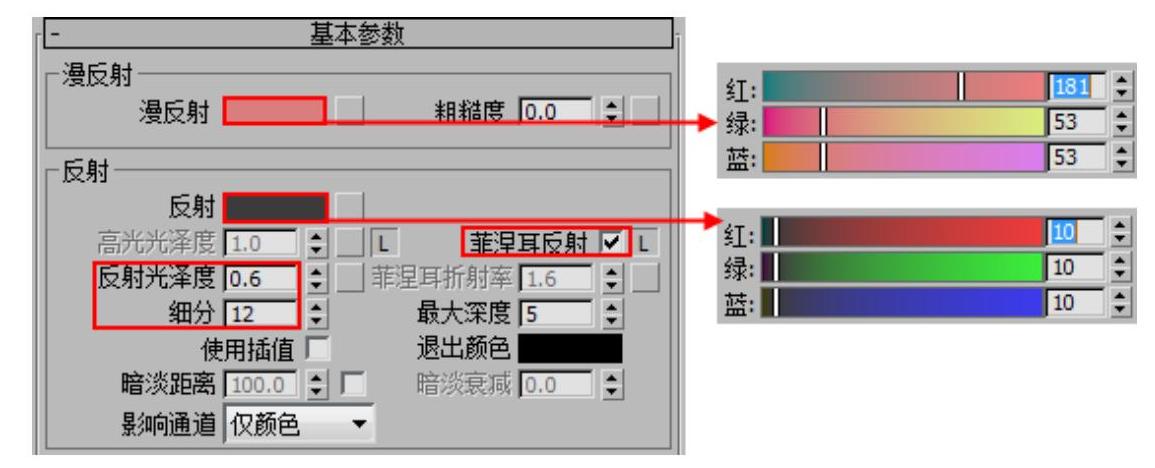

02.切换材质类型为VRayMtl材质，在VRayMtl材质参数面板中，设置漫反射颜色的RGB值为181、53、53，反射颜色的RGB值为10、10、10，反射光泽度值为0.6，细分值为12，勾选菲涅耳反射复选框，如图8-90所示。

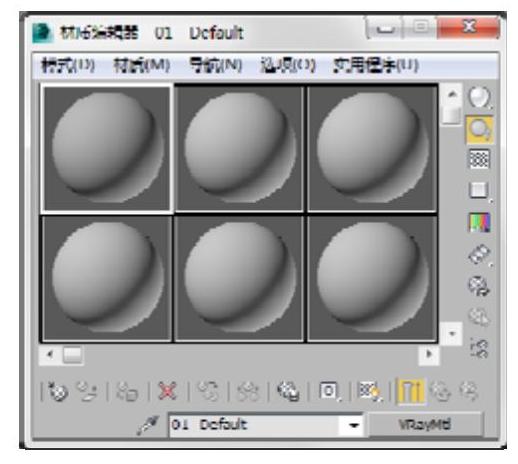

图8-89 打开材质编辑器

图8-90 调节VRayMtl材质参数

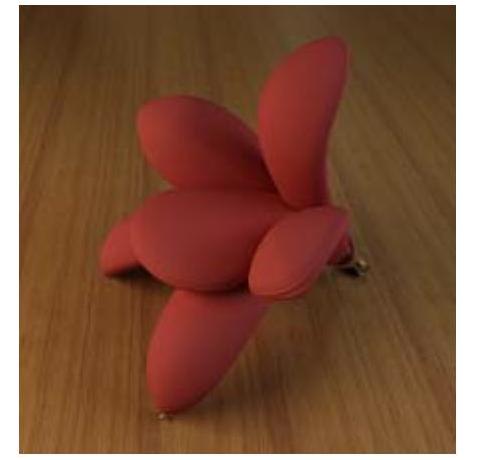

03.选择场景中沙发的主体对象，单击“将材质指定给选定对象”按钮，赋予材质，再单击“渲染产品”按钮，进行渲染观察，如图8-91所示。

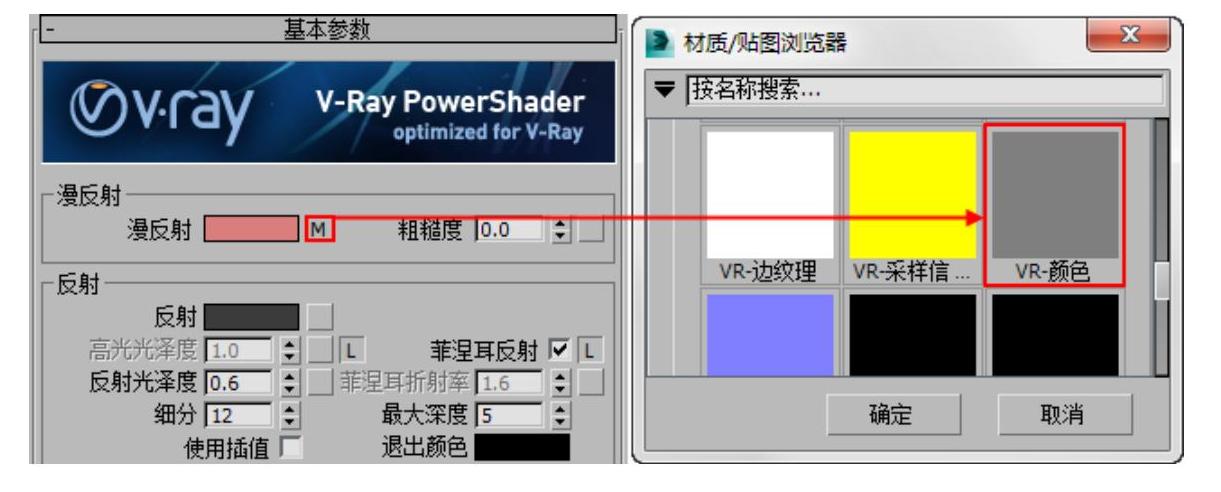

04.展开“贴图”卷展栏，为漫反射贴图通道添加一张VR颜色贴图，如图8-92所示。

图8-91 渲染观察

图8-92 添加VR颜色贴图

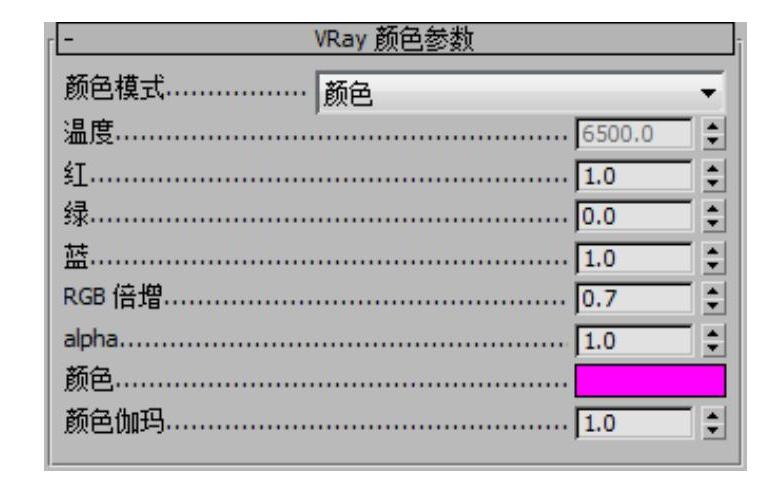

05.切换至VRay颜色参数面板，对VR颜色的各项参数进行设置，如图8-93所示。

06.按C键切换至摄影机视图，单击主工具栏上的“渲染产品”按钮，观察在添加了VR颜色贴图后的效果，如图8-94所示。

图8-93 调节VR颜色参数

图8-94 添加了VR颜色贴图后的效果
