三维贴图种类及效果演示

三维贴图具有三维特性,是分阶段创建的,它们不只是像素点的组合,而是通过数学算法创建,这种算法在三维空间上定义贴图,因此如果对象的一部分被切掉,贴图会沿着每条边对齐,如图8-25所示为三维特性的贴图效果。

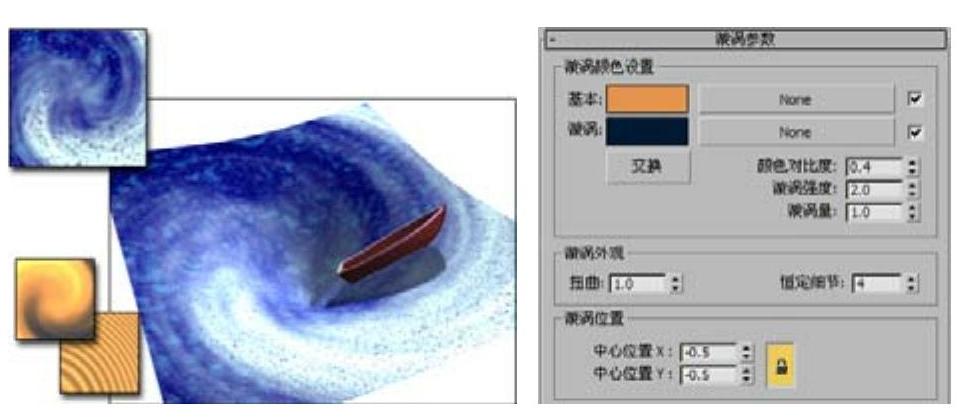

图8-24 漩涡贴图效果和参数面板

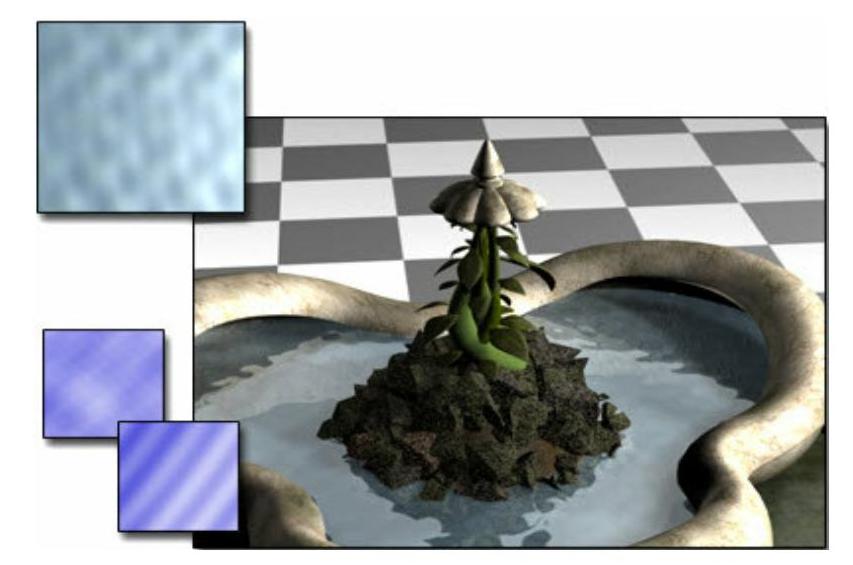

图8-25 三维特性的贴图效果

三维贴图的种类最多共15个,包括细胞、凹痕、衰减、大理石和噪波等,如图8-26所示。

1.衰减贴图

产生由明到暗的衰减影响,作用于不透明贴图、自发光贴图和过滤色贴图等,主要产生一种透明衰减效果,强的地方透明,弱的地方不透明,近似于标准材质的透明衰减影响,只是控制能力更强。它常用于蒙版贴图和混合贴图,用来制作多个材质渐变融合入或覆盖的效果,如图8-27所示为衰减贴图的参数面板。

衰减参数卷展栏包括两个颜色样本,每个都有“强度”值,还可以任选贴图。

衰减类型包括:朝向/背离、垂直/平行、Fresnel、阴影/灯光和距离混合。

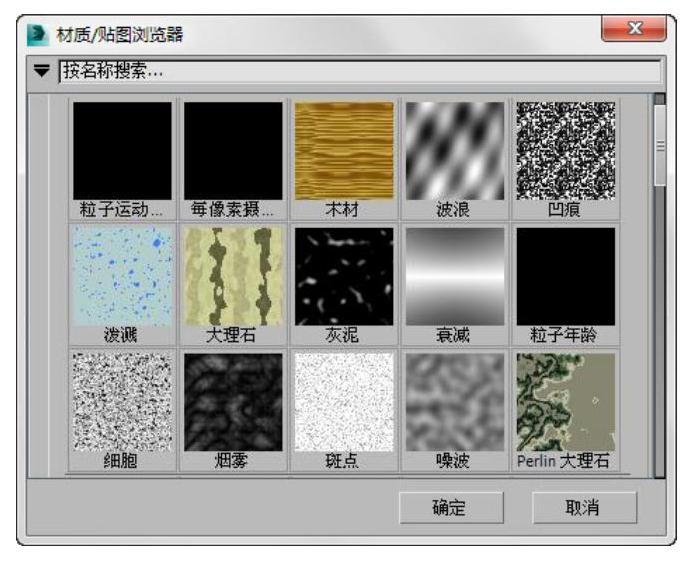

图8-26 三维贴图类型

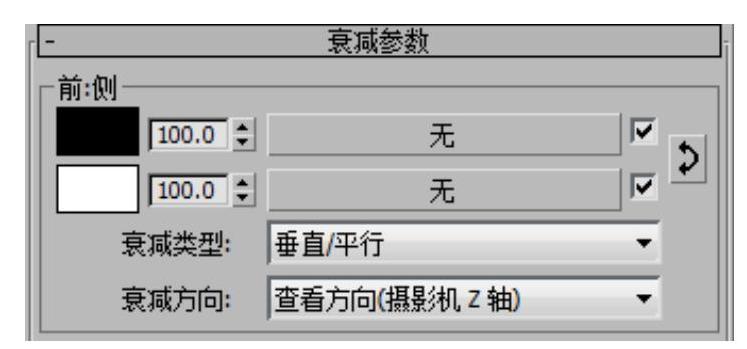

图8-27 衰减参数

衰减方向包括:查看方向(摄影机Z轴)、摄影机X轴、摄影机Y轴、对象、局部X/Y/Z/轴和世界X/Y/Z轴。

下面通过一个制作木地板材质的实例来演示衰减贴图的使用方法。

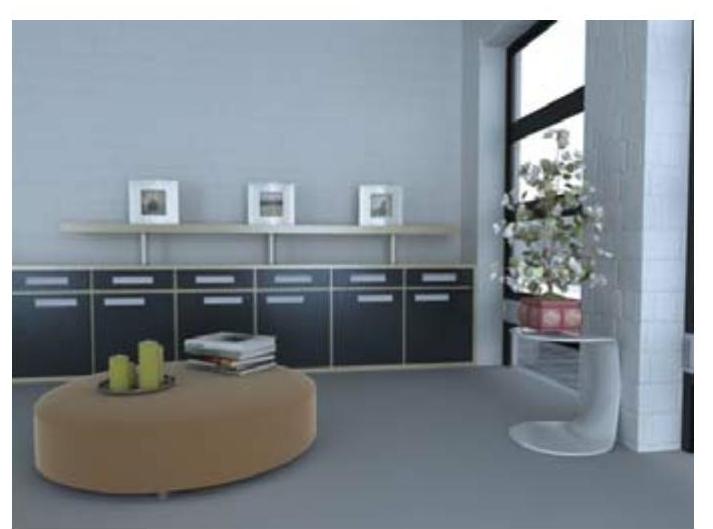

01.打开本书附带光盘“第8章\衰减贴图.max”文件,如图8-28所示。该场景中已设置好一些材质和灯光,单击渲染按钮观察默认地板效果,如图8-29所示。

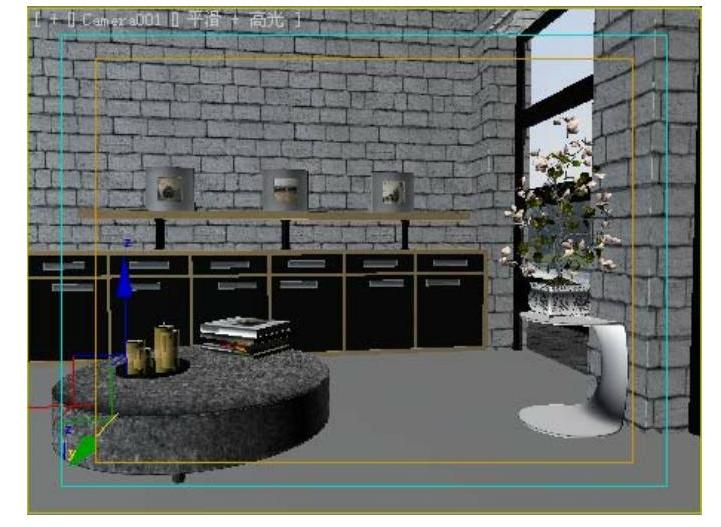

图8-28 打开文件


图8-29 默认渲染效果

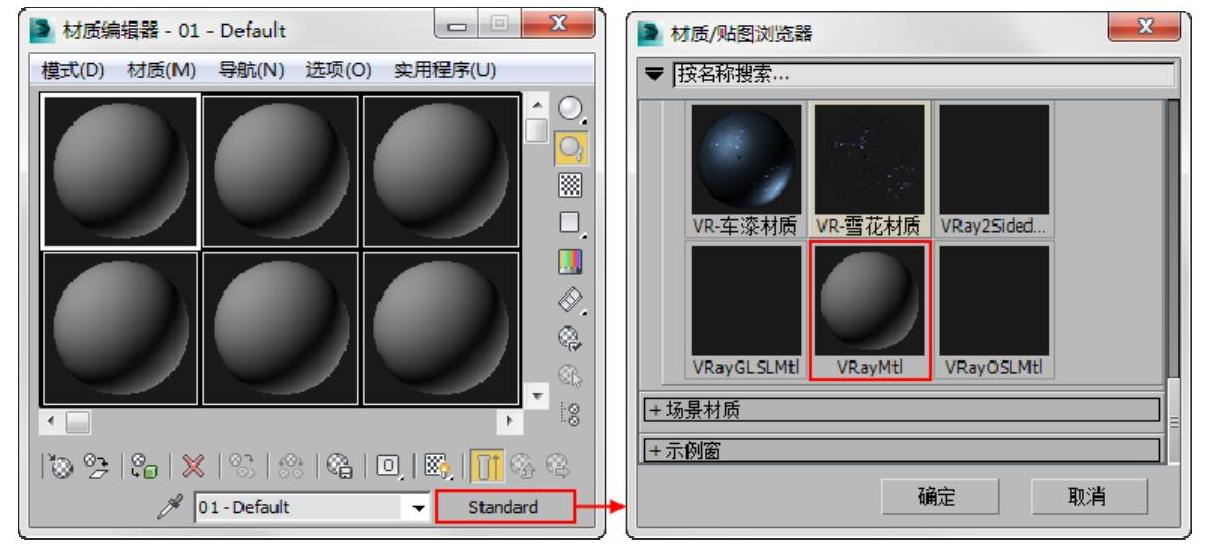

02.按M键打开“材质编辑器”,选择一个空白材质球并切换为“VRayMtl材质”材质类型,如图8-30所示。


图8-30 切换材质类型

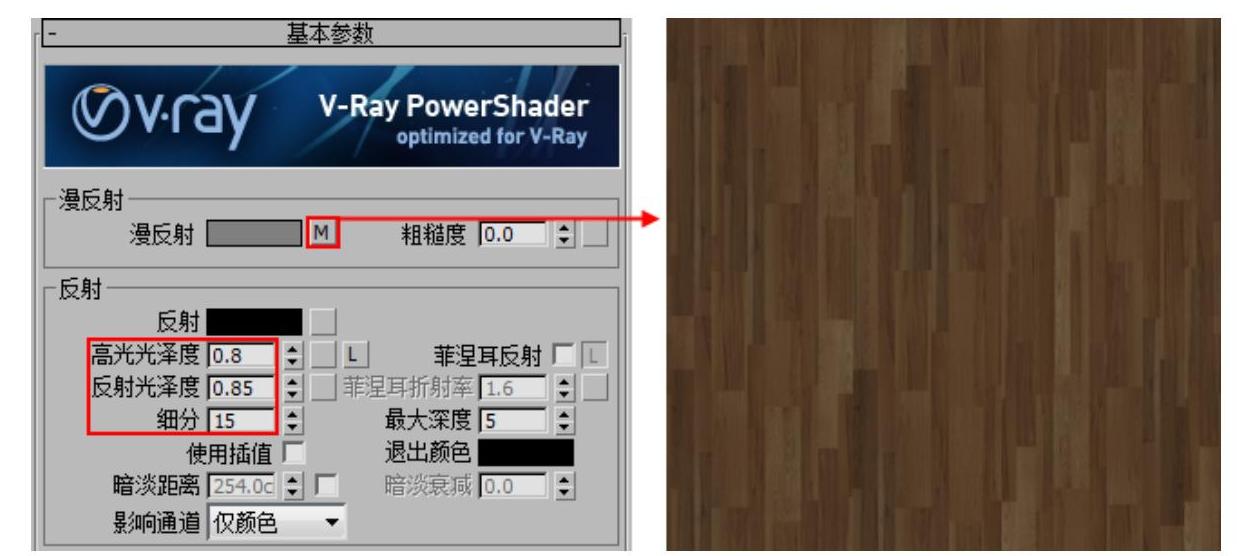

03.在VRayMtl材质参数面板中,单击“漫反射”右侧的按钮,为其添加一张位图贴图,并设置“高光光泽度”值为0.8,“反射光泽度”值为0.85,“细分”值为15,如图8-31所示。


图8-31 调节基本参数

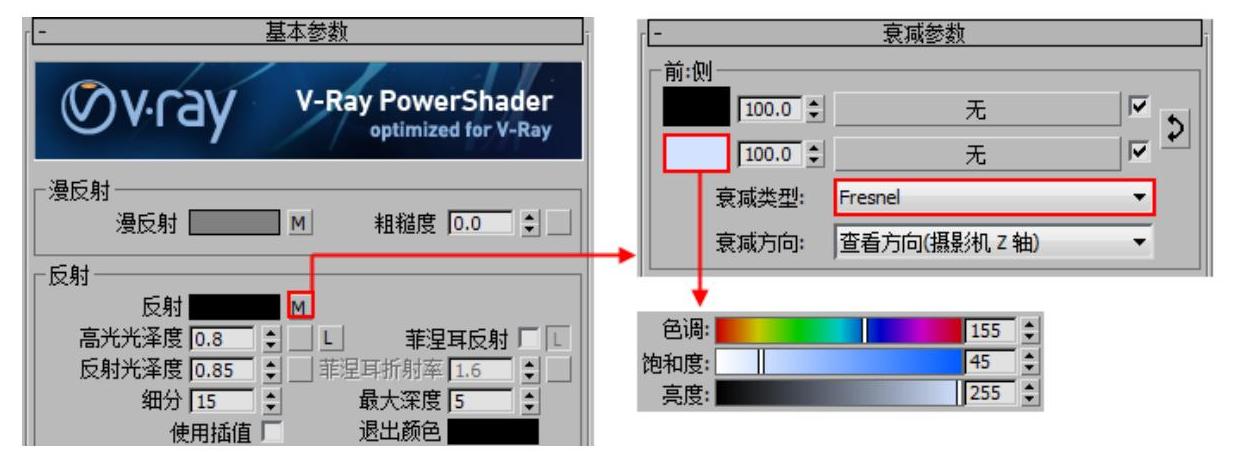

04.单击“反射”右侧的按钮,为其添加一张“衰减”贴图,并在衰减参数面板中对参数进行设置,如图8-32所示。


图8-32 添加衰减贴图

05.返回VRayMtl材质参数面板,展开贴图卷展栏,拖动复制“漫反射”通道上的贴图到“凹凸”通道上,并设置数量值为10,如图8-33所示。

06.木地板材质已经制作完成,选择场景中的地板对象,单击“将材质指定给选定对象”按钮,赋予材质,如图8-34所示为地板最终效果。

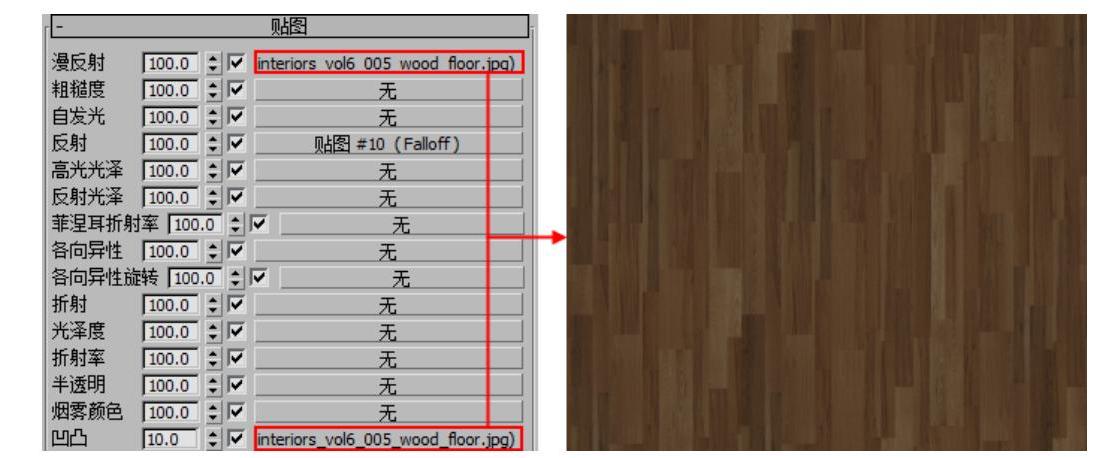

图8-33 复制贴图


图8-34 地板的衰减效果

2.细胞贴图

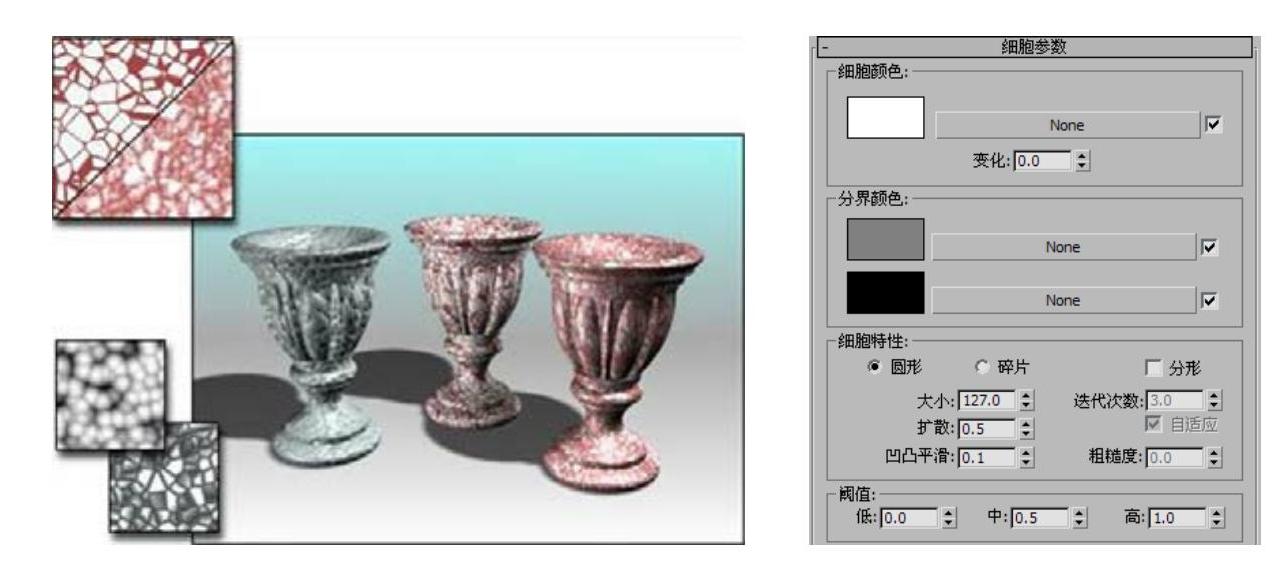

可以产生马赛克、鹅卵石、细胞壁等随机序列贴图效果,还可以模拟出海洋的效果。在调节时要注意示例窗中的效果不很清晰,最好指定给物体后再进行渲染调节。如图8-35所示的就是细胞贴图的参数面板和用它制作的物体外表面。


图8-35 细胞贴图的物体外表效果

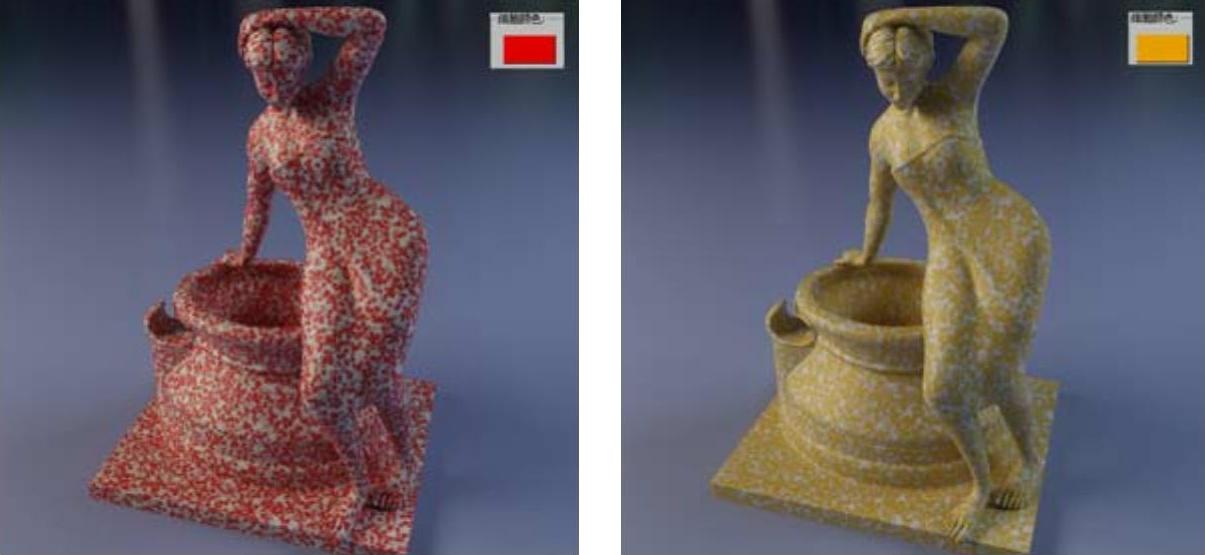

在细胞颜色选项组中,可以为单个的细胞指定颜色或使用贴图,设置“变化”值可以改变细胞颜色,如图8-36所示为不同颜色的效果。


图8-36 细胞颜色(www.daowen.com)

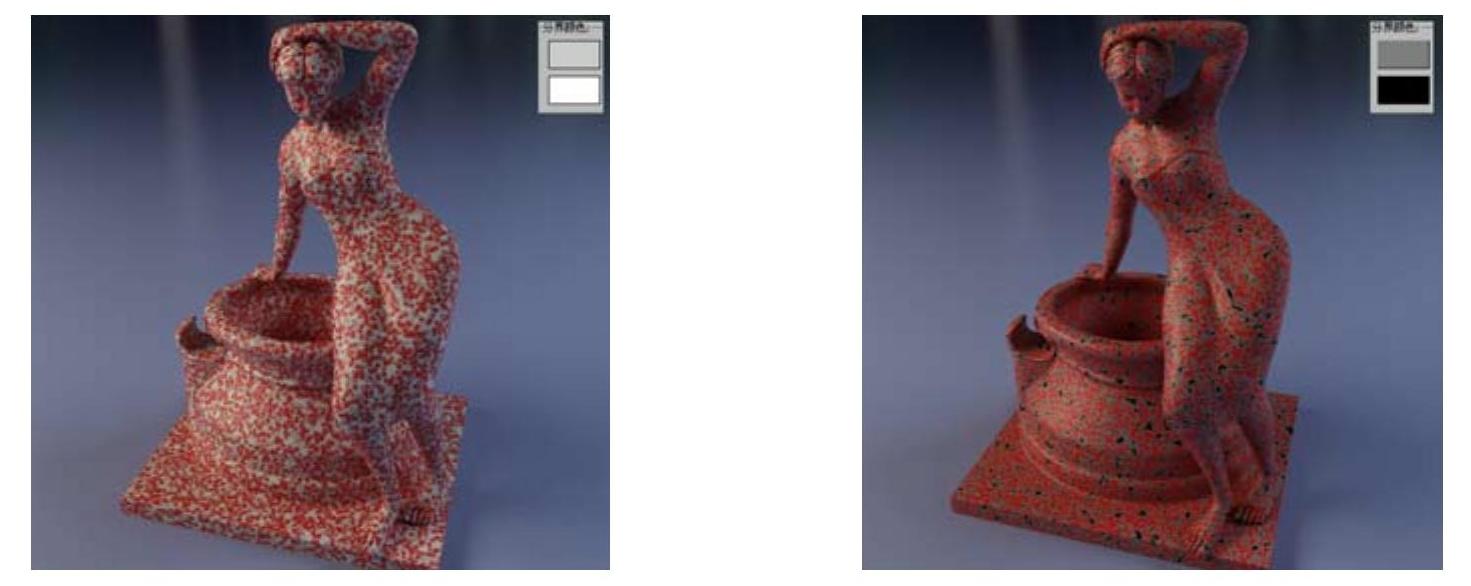

在分界颜色区域,有两个颜色样本用来定义细胞之间的颜色,这个位置是两种颜色之间的一个渐变,如图8-37所示为不同细胞间颜色的效果。


图8-37 不同细胞间颜色的效果

在细胞特性选项组中,可通过选择圆形或碎片来控制细胞的形状,如图8-38所示。


图8-38 圆形和碎片方式的细胞形状

大小和散播可以控制细胞的形状大小和细胞的密度;凹凸平滑可以控制光滑细胞的参差不齐处,如图8-39所示为不同数值的效果。


图8-39 不同参数值效果

分形选项使用分形算法来引起细胞的产生;迭代次数值决定算法使用的次数;自适应选项可以自动决定完成的迭代次数;粗糙度可以确定细胞表面的粗糙度。

3.烟雾贴图

烟雾是生成无序、基于分形的湍流图案的三维贴图。其主要用于设置动画的不透明贴图,以模拟一束光线中的烟雾效果或其他云状流动贴图效果,如图8-40所示为烟雾贴图的效果和参数面板。

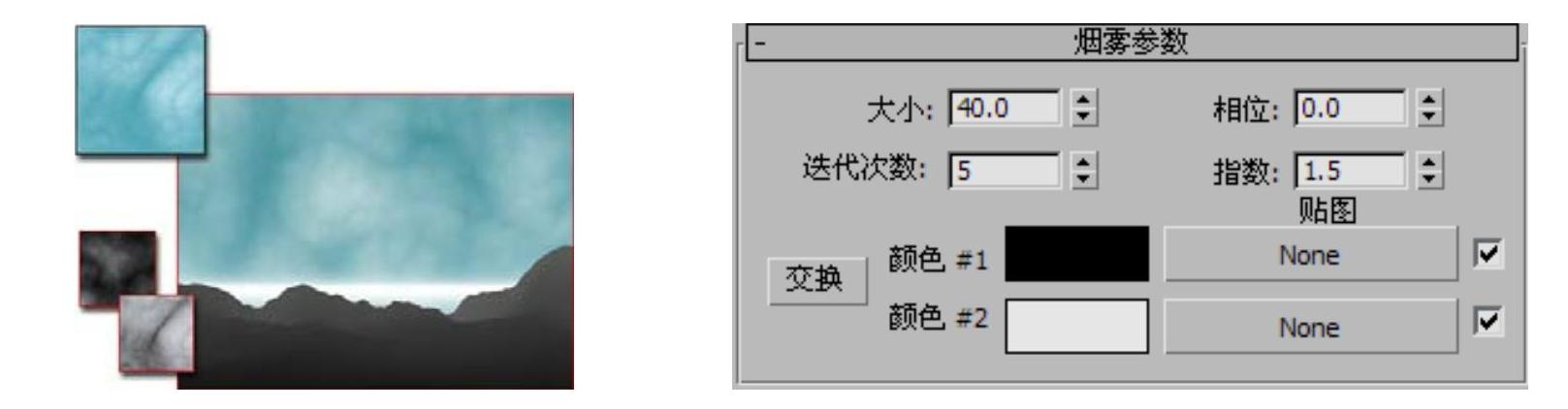

图8-40 烟雾贴图和参数面板

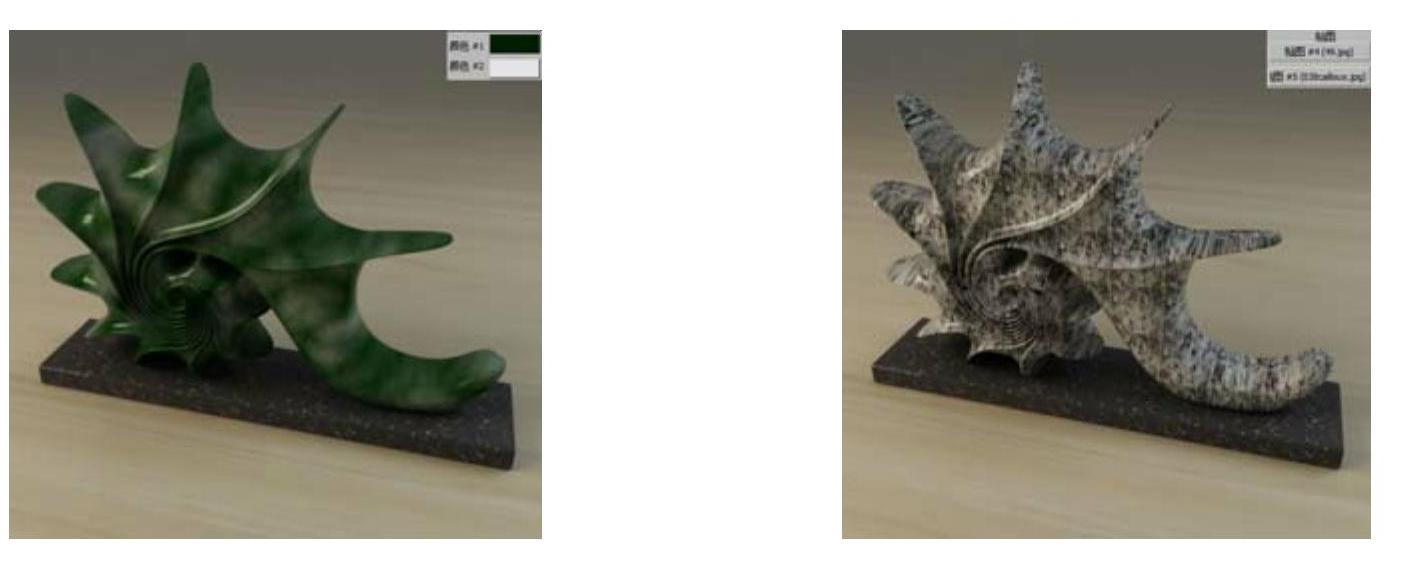

烟雾贴图可以由两种颜色来控制,或者加载贴图来代替,如图8-41所示为不同表现方式的烟雾贴图效果。


图8-41 颜色和贴图方式的烟雾效果

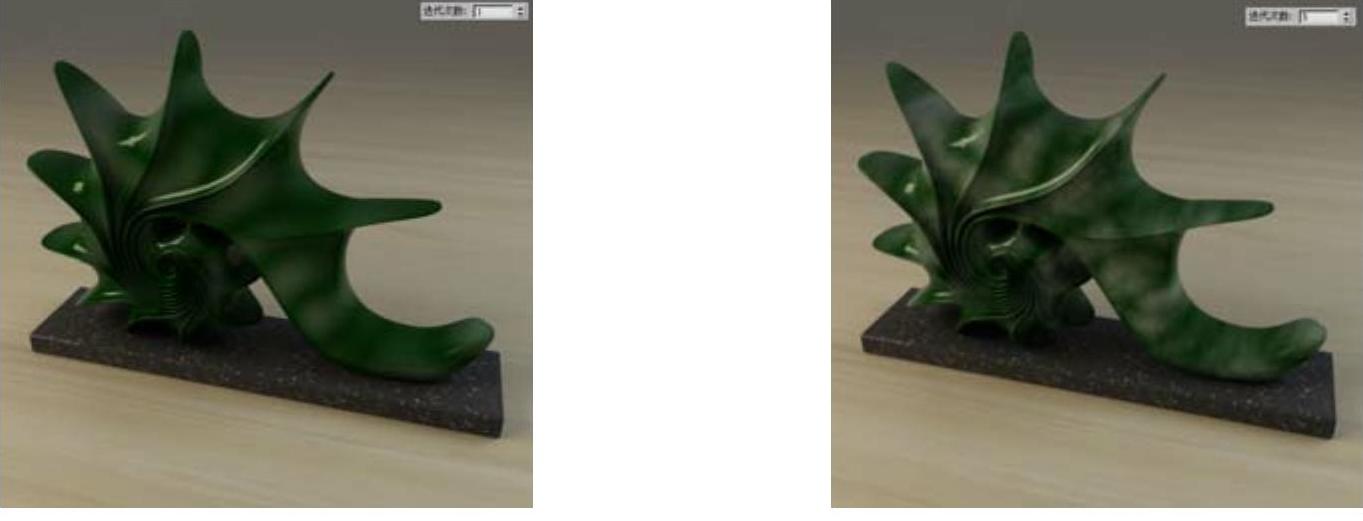

大小参数用于对烟雾的尺寸大小进行设置;迭代次数用于控制烟雾的质量,参数越高烟雾效果越精细,如图8-42所示。

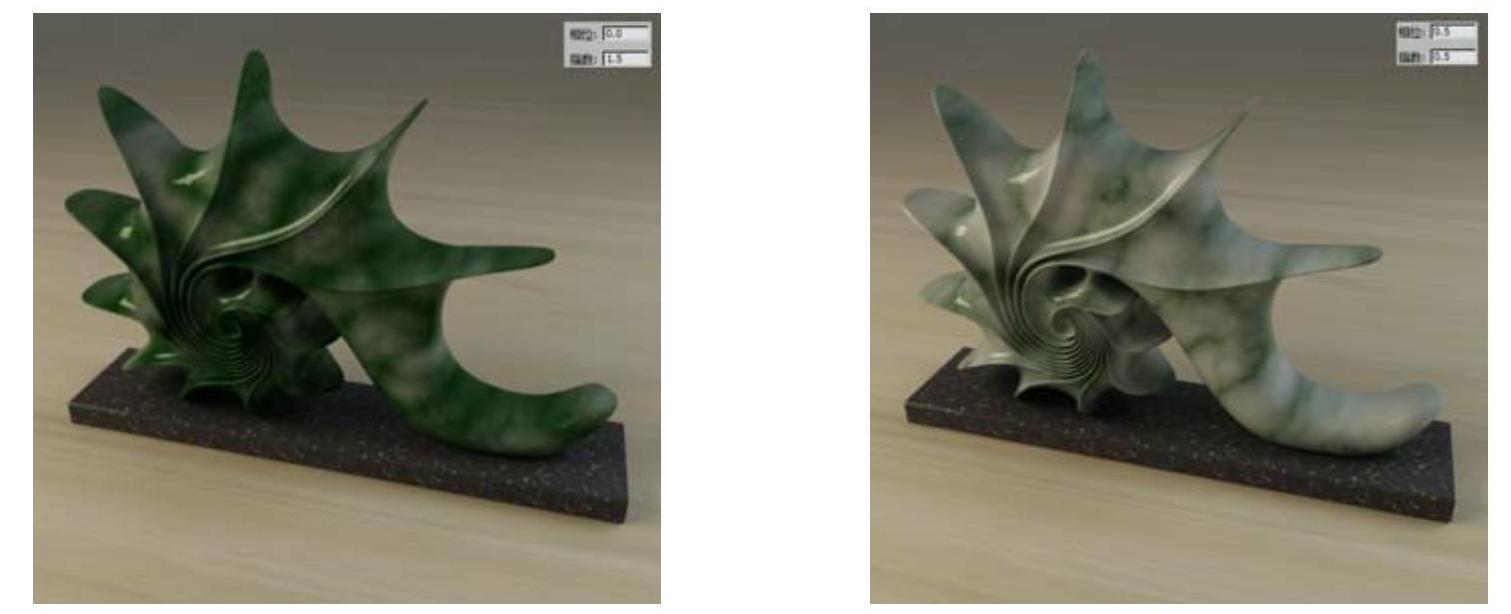

图8-42 不同大小和迭代次数的效果

相位值可以变换烟雾;指数可以使烟雾的颜色2效果变得更清晰,如图8-43所示。


图8-43 不同指数效果

4.噪波贴图

“噪波”贴图通过两种颜色随机地在贴图表面扰动,形成噪波效果。“噪波”贴图提供了三种不同的噪波类型:规则、分形、湍流,用户可以对噪波的尺寸及颜色等参数进行设置,以达到想要的效果,如图8-44所示。

该类型贴图常用于与“凹凸”贴图通道配合使用,产生对象表面的凹凸效果,还可以与复合材质一起制作对象表面的灰尘,如图8-45所示。

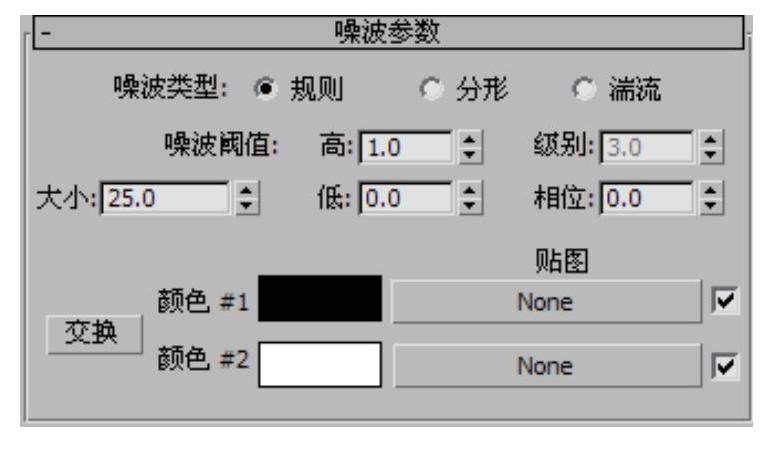

图8-44 噪波参数面板

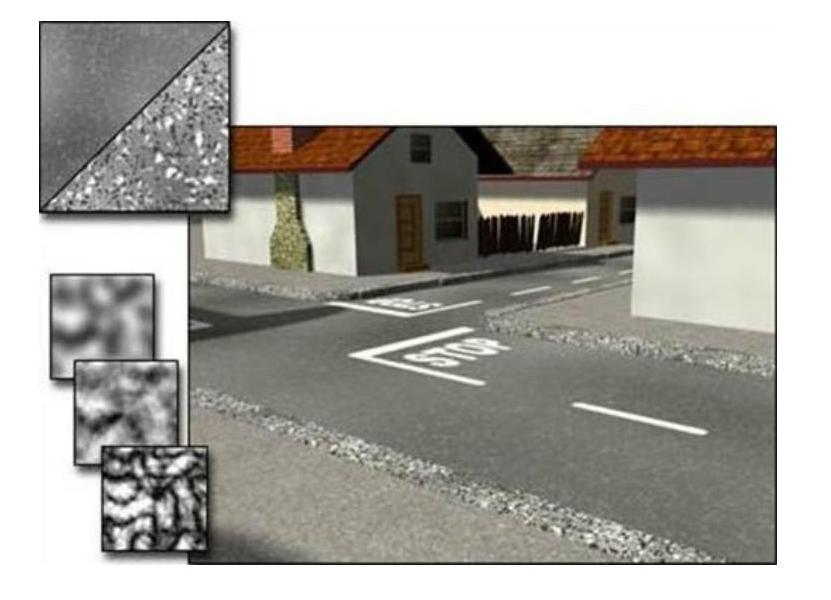

图8-45 噪波贴图效果

两个颜色样本可以改变噪波的颜色,也可以为每种颜色加载贴图;交换按钮用以交换两种颜色样本;大小参数可以对噪波的大小进行控制;噪波阈值可以控制噪波的范围及形状。

5.大理石贴图

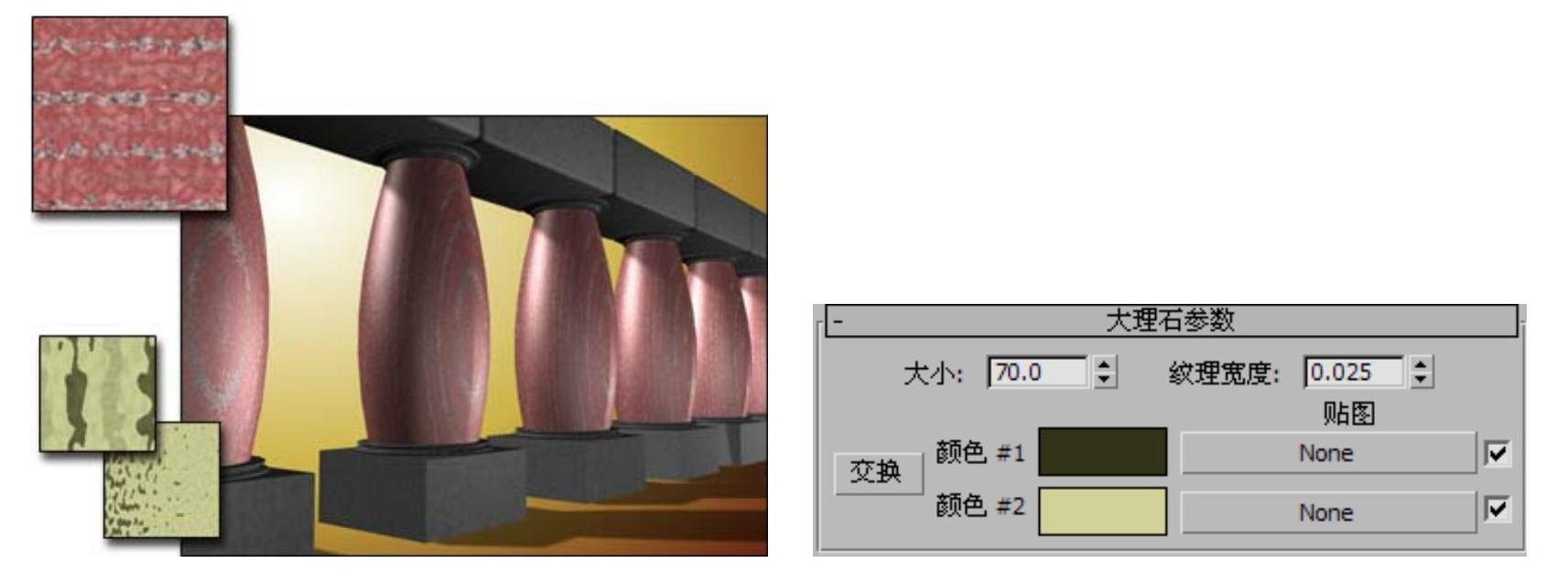

“大理石”贴图类型适合于在对象表面创建类似于大理石的纹理贴图,该贴图类型制作的大理石效果类似于岩石断层,也可用该贴图来制作木纹纹理,“大理石”贴图的设置比较简单,这里就不再详细介绍,如图8-46所示为大理石贴图的效果和参数面板。


图8-46 大理石贴图的效果和参数面板

6.波浪贴图

“波浪”贴图可以产生平面或三维空间中的水波纹效果,一般将其作为“漫反射”和“凹凸”贴图联合使用,也可以用作“不透明”贴图,产生透明的水波效果,如图8-47所示。在其卷展栏中,可以控制波纹的数目、振幅、波动的速度等参数,来调节所需要的波浪纹理效果,如图8-48所示。


图8-47 波浪贴图效果

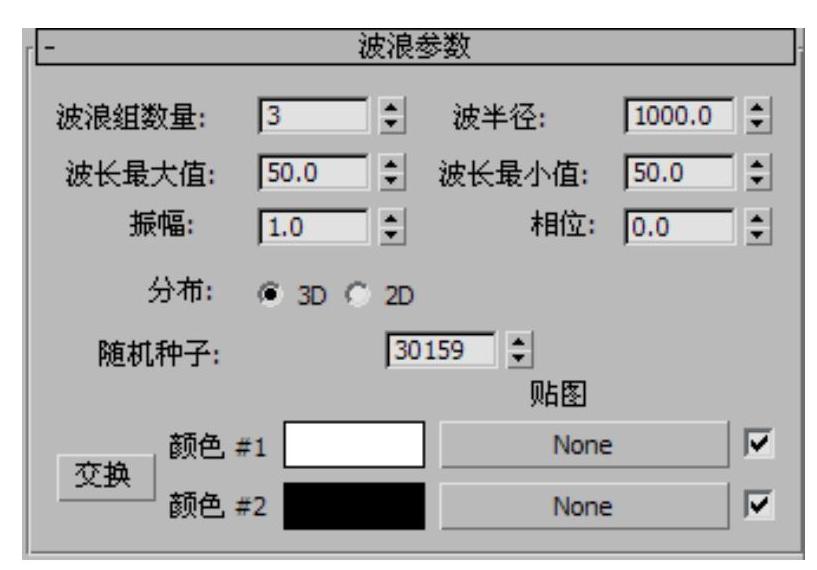

图8-48 波浪参数面板
