7.3.4.1 人（手）孔的位置

人（手）孔的位置一般不宜选在下列地点：

1）重要的公共场所（如车站、娱乐场所等）或交通繁忙的房屋建筑门口（如汽车库、消防队、厂矿企业、重要机关等）。

2）影响交通的路口。

3）极不坚固的房屋或其他建筑物附近。

4）有可能堆放器材或其他有覆盖可能的地点。

5）消火栓、污水井、自来水井等地点附近。

7.3.4.2 人（手）孔类型

人（手）孔分为直通型人孔、拐弯型人孔、分歧型人孔、扇形人孔、局前型人孔和特殊型人孔等。直通型人孔有长方形人孔和腰鼓形人孔两种，手孔一般为长方形。上述人孔除扇形人孔和特殊型人孔外，又分为大号和小号人孔。大号人孔用于管孔较多的管道上；小号人孔用于管孔较少的管道上。腰鼓形人孔消耗材料要比长方形少一些，因为在同样基本尺寸下，腰鼓形人孔的周边尺度一般约小l0%～15%，通过计算，腰鼓形人孔比长方形人孔侧壁厚度也可以小一些，一般长方形砖砌人孔壁厚为37cm，而腰鼓形砖砌人孔壁厚为24cm。人（手）孔类型如图7-17所示。

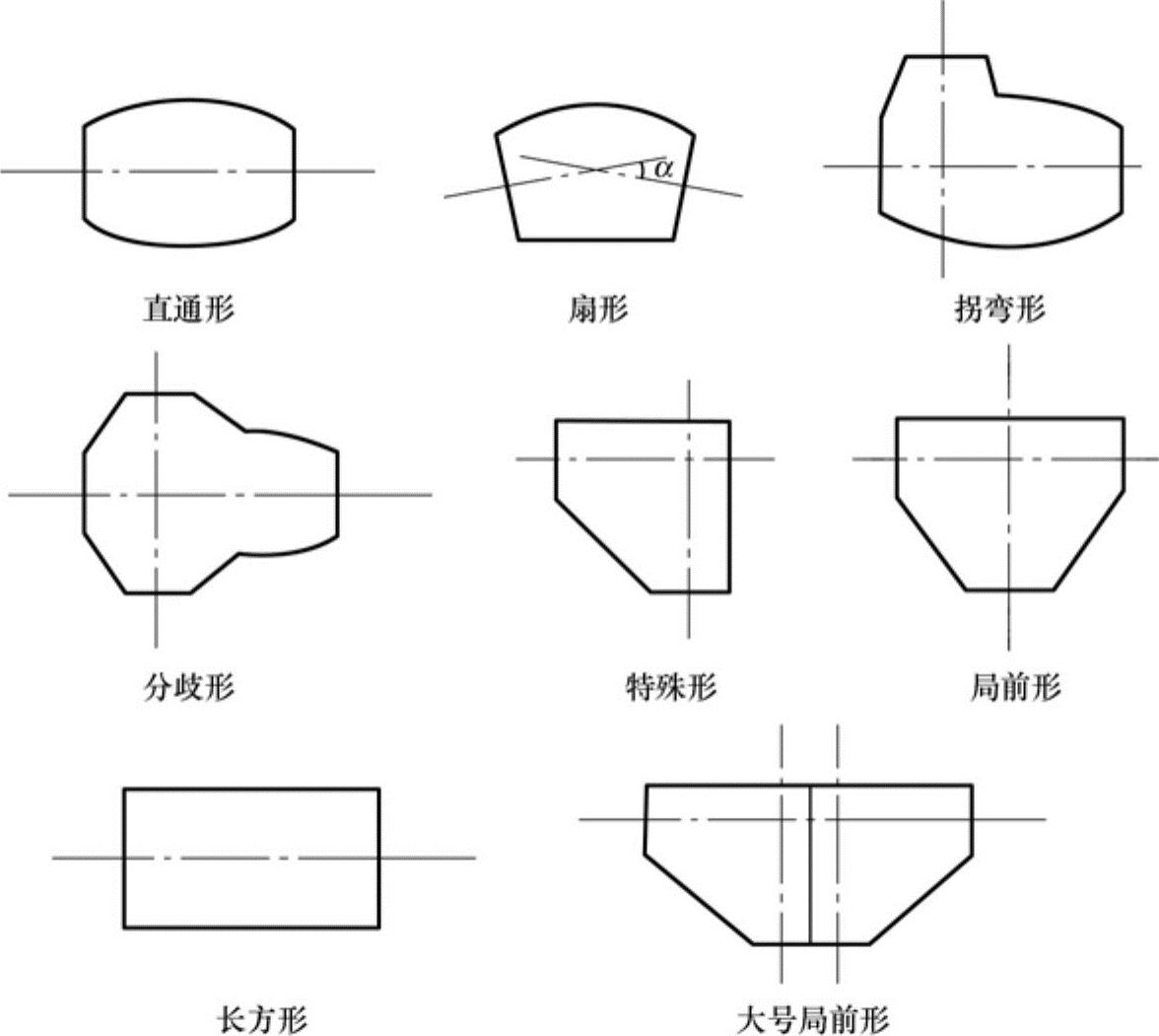

图7-17 人（手）孔类型

按照人孔建筑方式，分为砖砌人孔和钢筋混凝土人孔两种，它们的大小尺寸见表7-3，表中腰鼓形人孔的宽度是以人孔中间最宽处为准。扇形人孔的长度，是以人孔的弦长为准。表中尺寸均以人孔内净空为准。

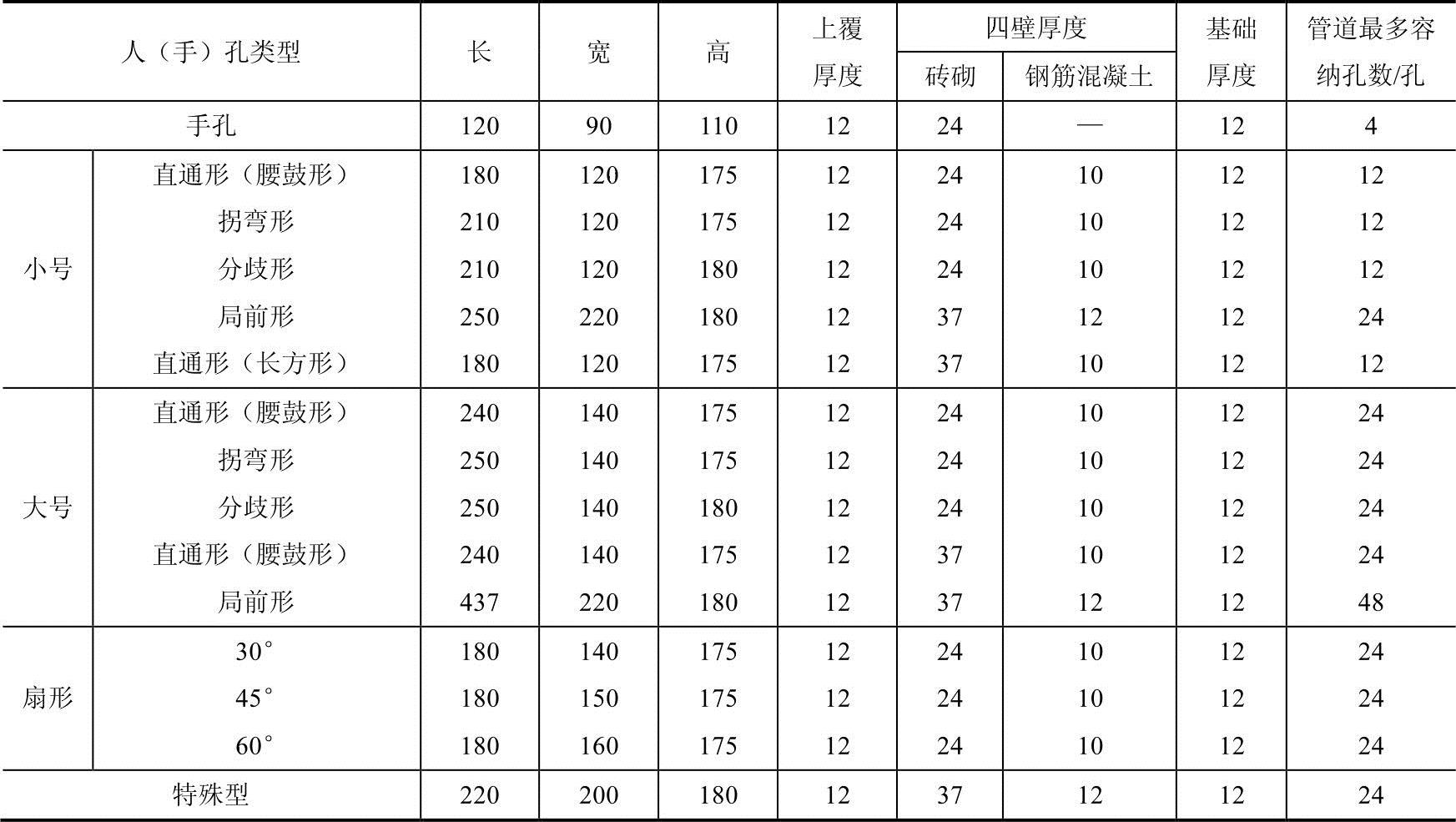

表7-3 各种人（手）孔建筑尺寸 （单位：cm）

人孔类型的选择一般是根据街道形状和终期管孔数量进行选择的，一般直线管道采用直通型人孔，管道中心线交角小于22.5°时也可采用直通形人孔。管道中心线交角为22.5°～37.5°时采用30°扇形人孔。37.5°～52.5°时采用45°扇形人孔。52.5°～67.5°时采用60°扇形人孔。管道中心线交角大于67.5°时应采用拐弯形人孔，有分歧线路的地方采用分歧形人孔，出局管道应采用局前形人孔。

7.3.4.3 人（手）孔的基础

人（手）孔的基础是直接与地基接触的，地基的好坏直接影响基础的质量，所以在浇注前必须按规定进行夯实、抄平，然后校核基础形状、方向、地基高程，支起模板，进行浇注。基础一般为现场浇注混凝土，浇注前需按规定挖好积水罐安装坑，安装坑应比积水罐外形四周大100mm，坑深比积水罐高度深100mm，基础表面应从四个方向向积水罐做20mm的泛水。如图7-18所示。人孔通常用混凝土做基础，一般采用100号混凝土，基础厚度为12cm。局前型人孔若建筑在车行道上，一般采用钢筋混凝土结构，钢筋要配置在受拉部位上，混凝土净保护层厚度为3cm。

(www.daowen.com)

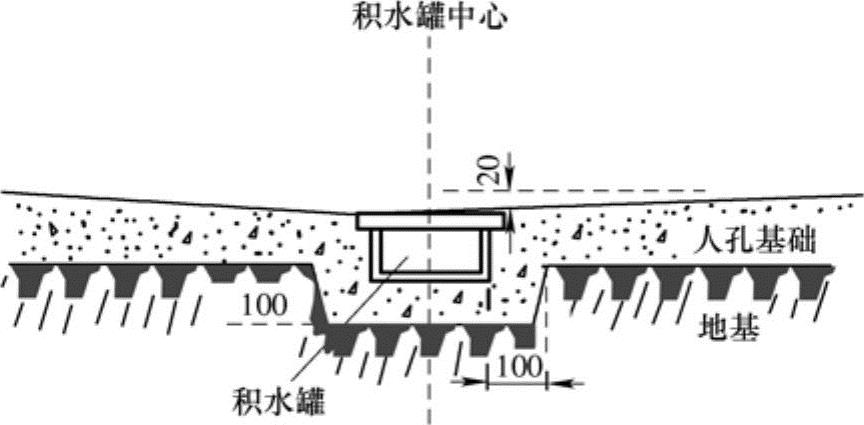

图7-18 人（手）孔的基础断面图

7.3.4.4 人（手）孔四壁

砖砌人（手）孔四壁用100号机砖砌成；钢筋混凝土人孔用钢筋、石子、水泥建筑。人（手）孔的四壁应安装U形拉环和电缆托架穿钉。砖砌人孔铁架穿钉安装如图7-19所示。管道进入人孔应抹成圆楞八字（俗称喇叭口），四周抹成方框，管道进入人孔位置如图7-20所示。

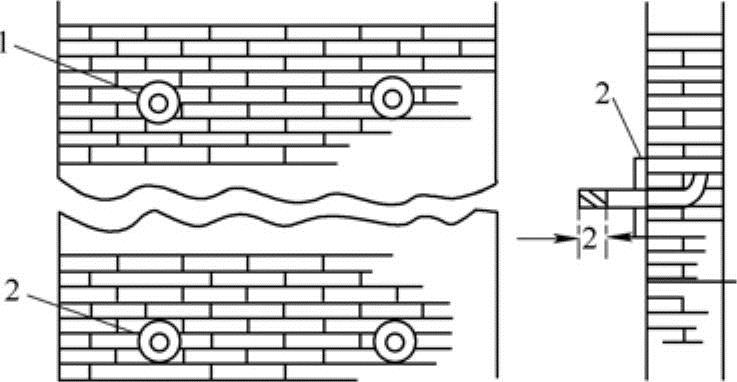

图7-19 人孔铁架穿钉安装

1—穿钉 2—圆灰块

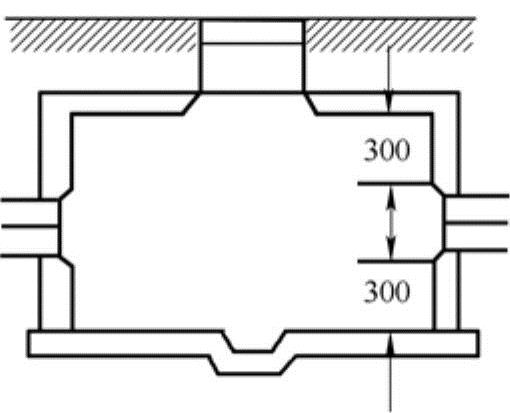

图7-20 管道进入人孔位置

7.3.4.5 人孔上覆

为了抽穿和检修电缆，人孔上覆要留有出入口。出入口的上口直径为66cm，下口为70cm。出入口的中心应与各路管道中心线交点重合，特殊情况下出入口偏离中心线交点不得大于10～20cm，各路管道中心线也不得超出出入口范围以外，如图7-21所示。人孔上覆有时需将预制件运到现场安装，有时也可现场浇注。

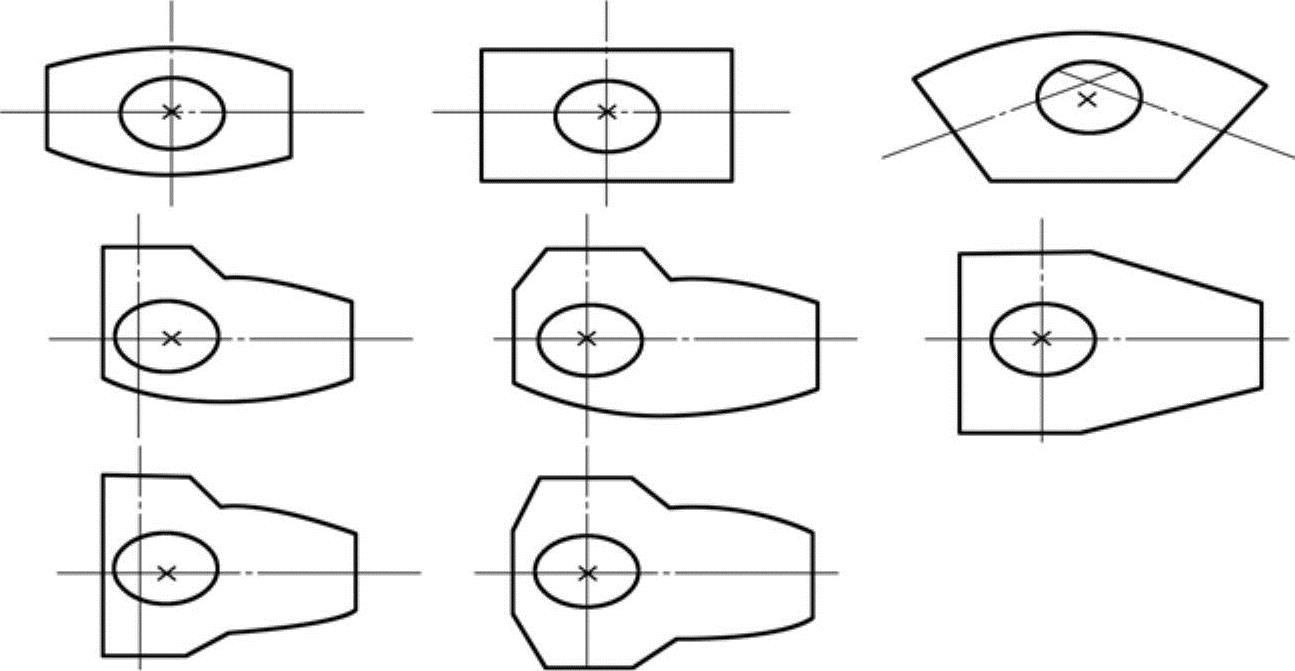

图7-21 人孔上覆出入口位置

7.3.4.6 人孔的附属设备

人孔的附属设备有人孔铁口圈、人孔铁盖、电缆托架等。人孔铁口圈安装在人孔上覆圆形出入口，内径为65cm，一般配有双层盖，即外盖与内盖。内盖用于锁住铁口圈防止杂物进入人孔。外盖厚实，机械强度大，用于封口和保护人孔。人孔铁口圈及铁盖安装如图7-22所示。电缆铁架和托板是安装在人（手）孔侧壁上面用以承托电缆的设备，其安装数量和位置根据人孔形状和大小决定。

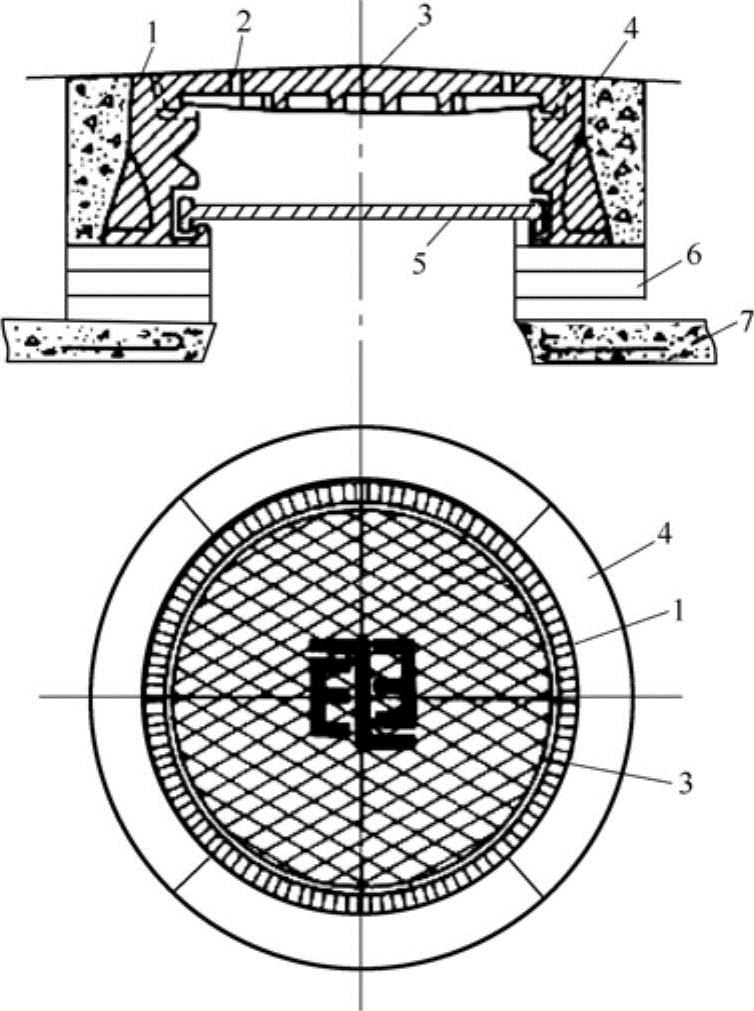

图7-22 人孔铁口圈及铁盖安装

1—铁口圈 2—钥匙孔 3—外铁盖 4—混凝土缘石 5—内铁盖 6—砖缘 7—上覆
