7.3.3.1 与相邻管线距离

通信电缆与其他地下管线、建筑物的平行交叉距离应满足以下要求：

1）管道敷设在人行道上时，管道与建筑物的距离通常保持在1.5m以上；与行道树的净距不小于1.0m；与道路边石的距离不小于1.0m。

2）管道如必须敷设在车行道上时，应尽量靠近道路的边侧。与道路边石的距离不应小于l.0m；与人行道上的树木距离不应小于2.0m，与人行道高压线杆支座距离不应小于3.0m。

3）管道与其他管线和建筑物的平行交叉距离，通常应符合表7-1的规定。

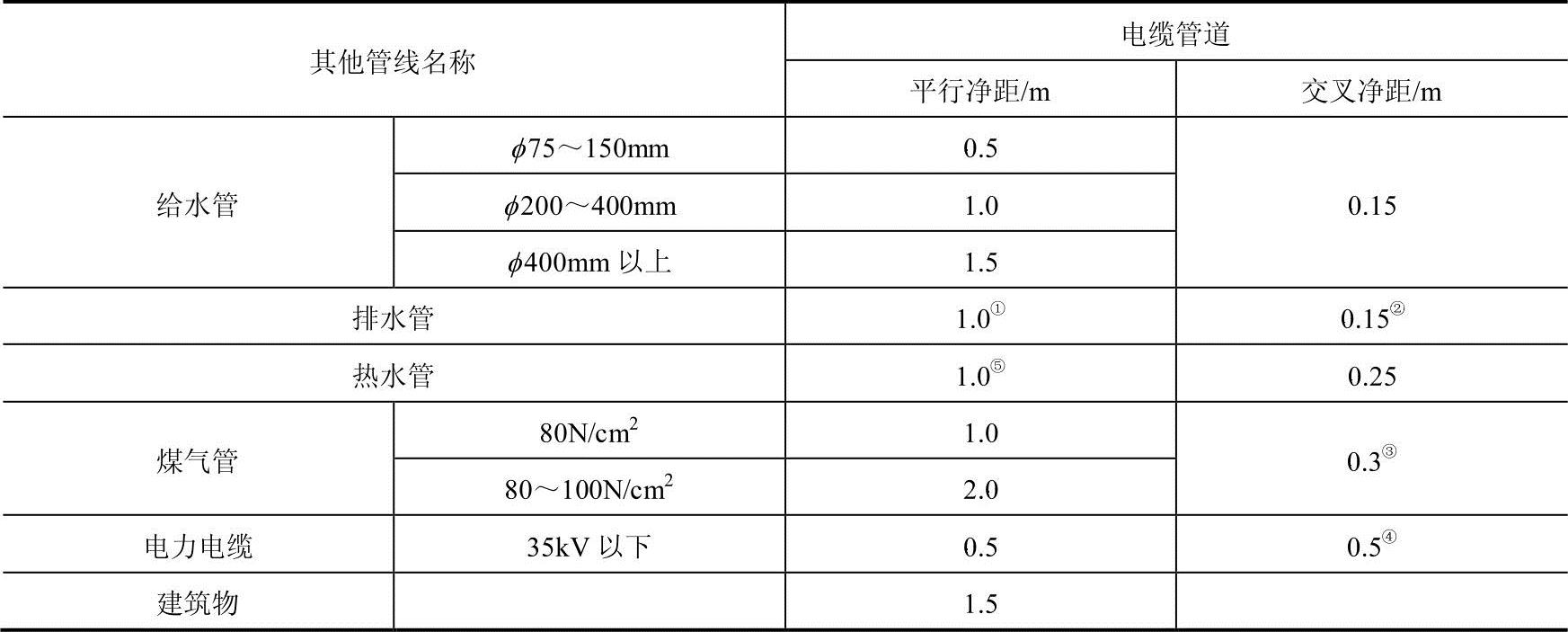

表7-1 管道与其他管线和建筑物的最小净距

①排水管后敷设时，其施工沟边与电缆管道的平行净距不应小于0.5m。

②电缆管道在排水管下部穿过时，净距不应小于0.4m。

③在交越处2m以内，煤气管不应做接合装置及附属设备，如无法避免时，电缆管道应包封2m。如煤气管有套管时，可允许最小交叉净距为0.5m。

④电力电缆如加管道保护时，净距可减为0.15m。

⑤电缆管道管材若采用塑料管时，净距不宜小于1.5m。

7.3.3.2 管道坡度

为了避免污水渗入管道内淤塞管孔、腐蚀电缆，敷设管道时往往要保持一定的坡度，使管道内的污水能够流入人孔内，以便清除。规定管道坡度为0.3%～0.4%，最小不得低于0.25%。管道坡度一般采用三种形式，如图7-16所示。(www.daowen.com)

（1）人字坡人字坡是以相邻两个人孔间管道的适当地点作为顶点，以一定的坡度分别向两边倾斜敷设，采用人字坡的优点是可以减少土方量，但施工敷设较为困难，同时在布放电缆时也容易损伤电缆护套。如采用混凝土管，两个混凝土管端面的接口间隙一般不得大于0.5cm，通常管道段长超过130m时，多采用人字坡。

（2）一字坡一字坡是在两个人孔间敷设一条直线管道，施工敷设一字坡较人字坡便利，同时可减少损伤电缆护套的可能性，但采用一字坡时两个人孔间的管道两端的沟槽高度相差较大，平均埋深及土方量较大。

（3）斜坡斜坡管道是随着路面的坡度而敷设的，一般在道路本身有0.3%以上的坡度情况下采用，为了减少土方量将管道坡度向一方倾斜。

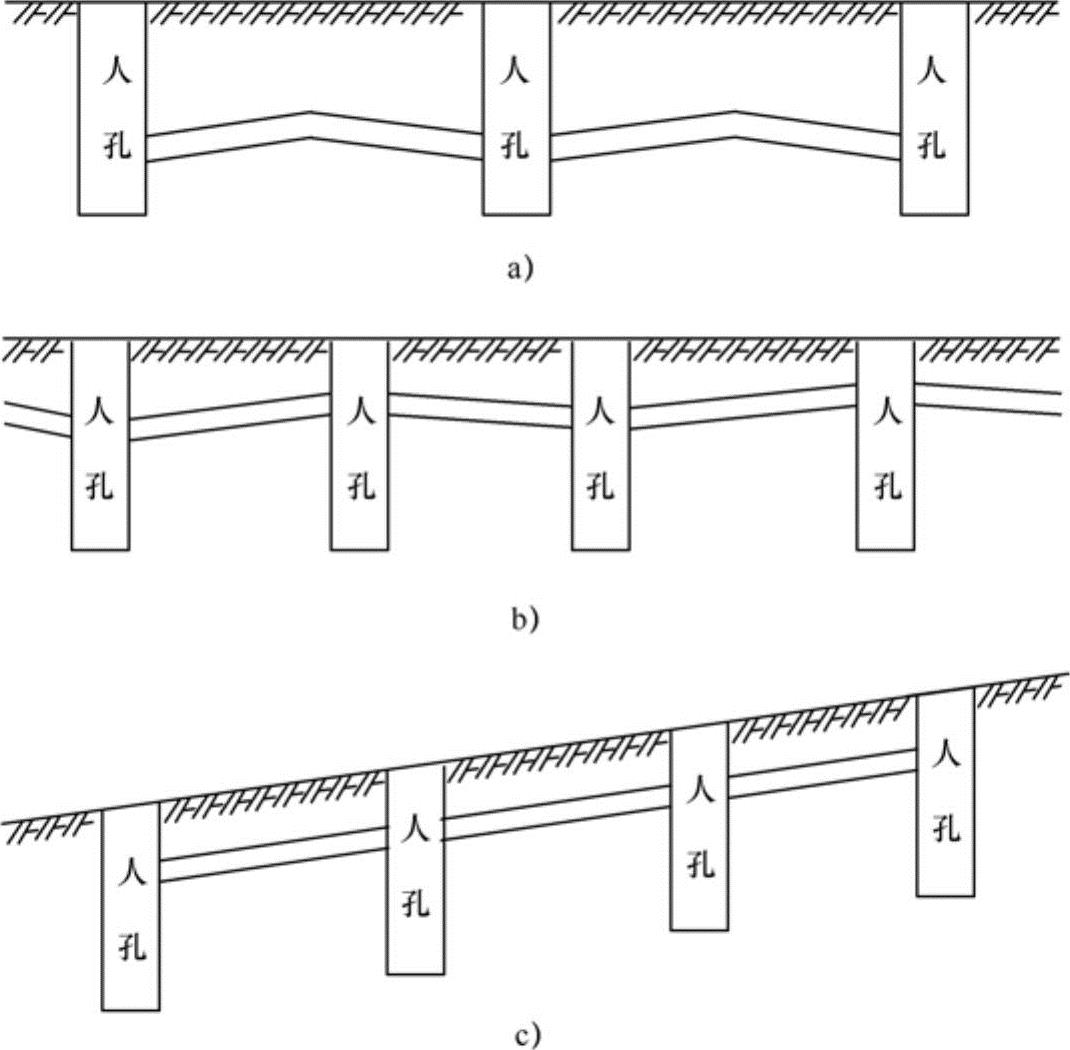

图7-16 管道坡度

a）人字坡 b）一字坡 c）斜度坡

7.3.3.3 管道、人（手）孔的埋深

管道埋入地下深度，一般见表7-2。人（手）孔的深度应结合人孔两侧管道进入人孔内的高度而定。管道进入人孔时两侧的相对高度要一致或接近，高度差一般不宜大于0.5m。在一般情况下，管道顶距人孔上覆净距为0.3m，管道底部距人孔基础面不应小于0.3m。

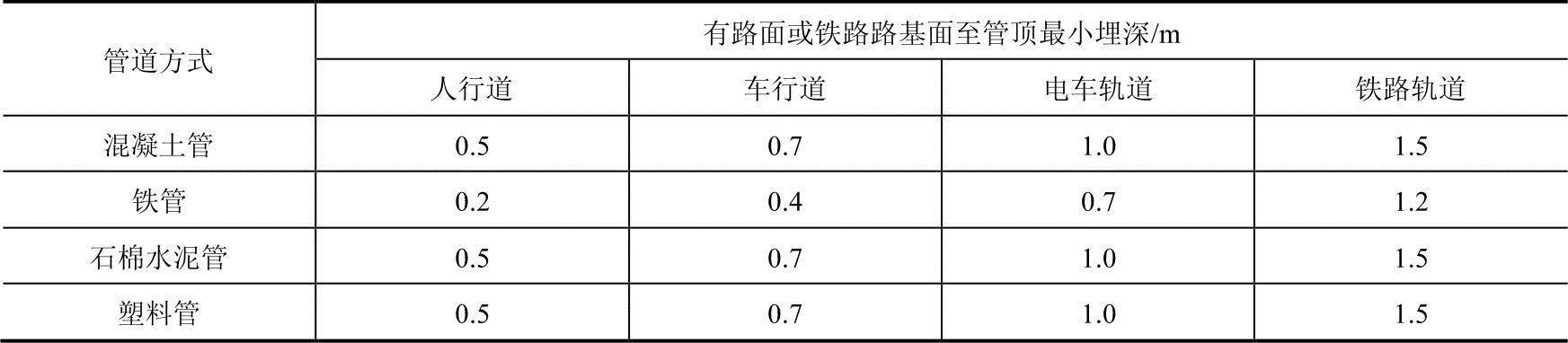

表7-2 管道的最小埋深

7.3.3.4 管道段长

两个相邻人孔中心线间的距离，叫做管道段长，管道段长越长，建筑费用就相对越经济。但由于电缆在管孔中穿放时所承受的张力随着段长而增加，电缆本身将受到一定的损害，为了减少或避免这种损害，电缆不论穿在直线管道中还是弯曲管道中，承受的终端张力以不超过15kN为准。直线管道允许段长一般应限制在150m内，在实际工作中，通常按120～130m为一个段长。弯曲管道应比直线管道相应缩短，采用弯曲管道时，它的曲率半径一般应不小于36m，在一段弯曲管道内不应有反向弯曲即“S”弯曲，在任何情况下也不得有U形弯曲出现。
