6.3.2.1 城市变电站分类

1.按结构型式分

城市变电站按其结构型式分类，应符合表6-1的规定。

表6-1 城市变电站按其结构型式分类

2.按照电压等级分

城市变电站按其一次电压等级可分为500kV、330kV、220kV、110kV、66kV、35kV六类变电站。

500kV是目前我国跨省大电网采用的电压，500kV变电站是地区电力系统的枢纽，起着向城市电网输送电能的作用。其电压高，出线走廊密集，目前都是户外式布置，其输电线路采用架空线路，站址及走廊用地需求较大。因此，500kV变电站宜布置在城区边缘，以免对城市用地及景观造成过大的影响。

220kV变电站是处于500kV枢纽变电站和110kV负荷变电站的中间层，主要作用是城网的功率交换和经降压后向下级110kV变电站输送电能，有些220kV变电站也有10kV出线，向其附近区域提供10kV电源。

110kV变电站起供应所在片区负荷电能的作用，一般设在城网送电线路或高压配电线路的末端，站址应位于负荷中心。

6.3.2.2 变电站选址与布置

城市变电站规划选址应符合下列要求：

1）符合城市总体规划用地布局要求；

2）靠近负荷中心；

3）便于进出线；

4）交通运输方便；

5）应考虑对周围环境和邻近工程设施的影响和协调，如：军事设施、通信电台、电信局、飞机场、领（导）航台、国家重点风景旅游区等，必要时应取得有关协议或书面文件；

6）宜避开易燃、易爆区和大气严重污秽区及严重盐雾区；

7）应满足防洪标准要求：220～500kV变电站的站址标高，宜高于洪水频率为1%的高水位；35～110kV变电站的站址标高，宜高于洪水频率为2%的高水位；(www.daowen.com)

8）应满足抗震要求：35～500kV变电站抗震要求，应符合国家现行标准DL/T 5218—2012《220～500kV变电站设计技术规程》和GB 50059—2011《35kV～110kV变电站设计规范》中的有关规定；

9）应有良好的地质条件，避开断层、滑坡、塌陷区、溶洞地带、山区风口和易发生滚石场所等不良地质构造。

规划新建城市变电站的结构型式选择，宜符合下列规定：

1）布设在市区边缘或郊区、县的变电站可采用布置紧凑、占地较少的全户外式或半户外式结构；

2）市区内规划新建的变电站宜采用户内式或半户外式结构；

3）市中心地区规划新建的变电站宜采用户内式结构；

4）在大、中城市的超高层公共建筑群区和中心商务区及繁华金融、商贸街区规划新建的变电站，宜采用小型户内式结构；变电站可与其他建筑物混合建设，或建设地下变电站；

5）城市变电站的建筑外形和建筑风格应与周围环境、景观、市容风貌相协调；

6）城市变电站的运行噪声对周围环境的影响，应符合国家现行标准GB3096—2008《声环境质量标准》的有关规定。

7）城市变电站的用地面积（不含生活区用地）应按变电站最终规模规划预留；规划新建的35～500kV变电站用地面积的预留可根据表6-2与表6-3的规定，结合所在城市的实际用地条件，因地制宜选定。

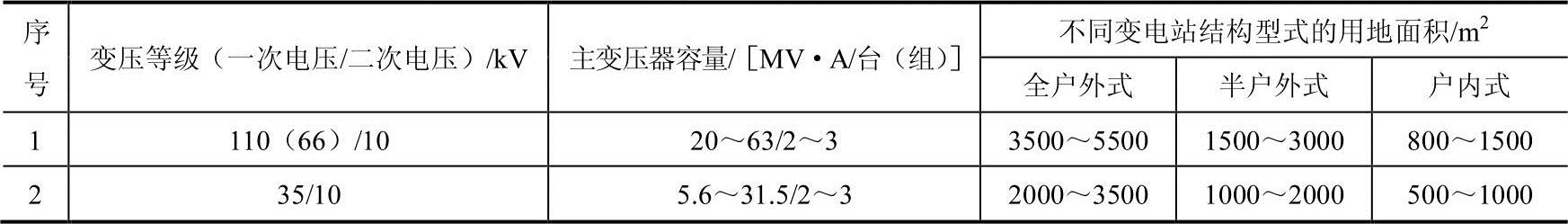

表6-2 35～110kV变电站规划用地面积控制指标

城市变电站主变压器安装台（组）数宜为2或3台（组），单台（组）主变压器容量应标准化、系列化。35～500kV变电站主变压器单台（组）容量选择应符合表6-4的规定。

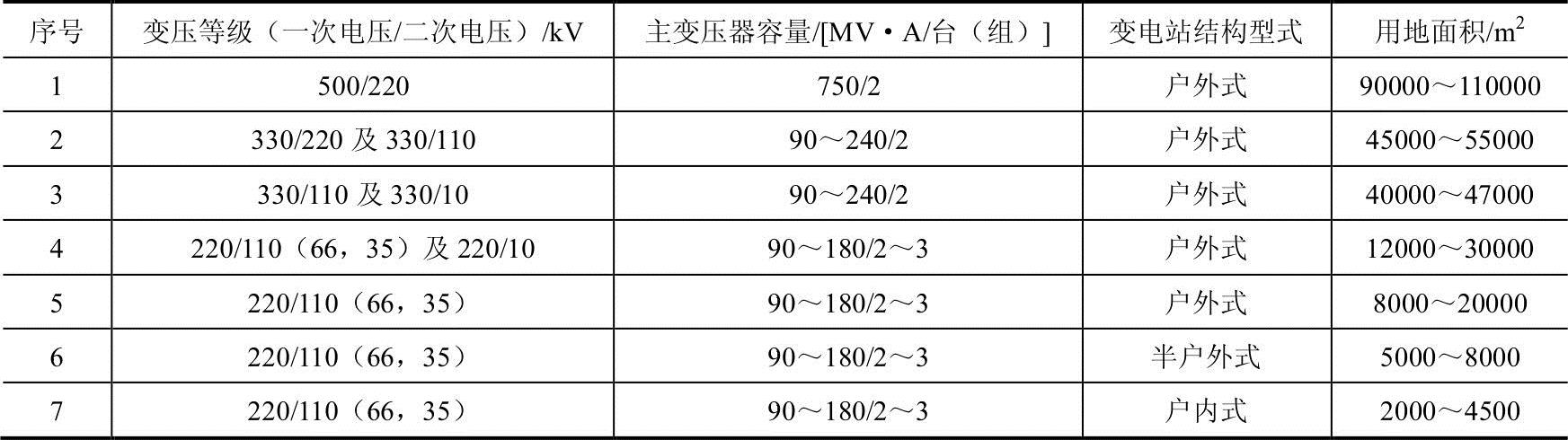

表6-3 220～500kV变电站规划用地面积控制指标

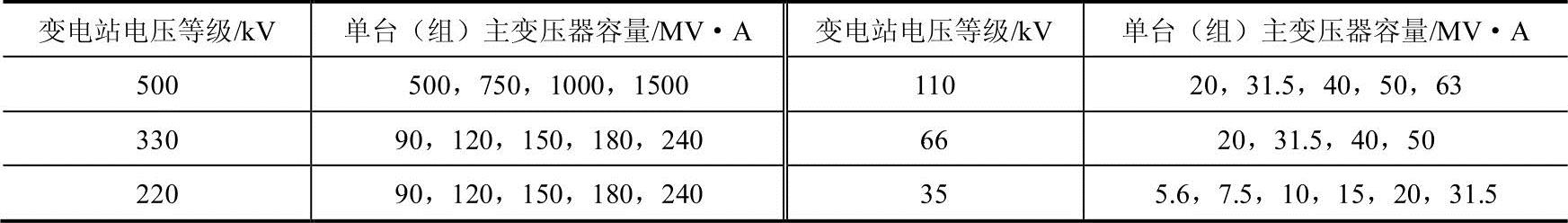

表6-4 35～500kV变电站主变压器单台（组）容量
