供配电系统由总降压变电站（高压配电站）、高压配电线路、车间变电站、低压配电线路及用电设备组成。下面分别介绍几种不同类型的供配电系统。

6.1.8.1 一次变压的供配电系统

1.只有一个变电站的一次变压系统

对于用电量较少的小型工厂或生活区，通常只设一个将6～10kV电压降为220/380V电压的变电站，这种变电站通常称为车间变电站。图6-1a所示为装有一台电力变压器的车间变电站，图6-1b所示为装有两台电力变压器的车间变电站。

2.具有高压配电站的一次变压供配电系统

一般中、小型工厂，多采用6～10kV电源进线，经高压配电站将电能分配给各个车间变电站，由车间变电站再将6～10kV电压降至220/380V，供低压用电设备使用；同时，高压用电设备直接由高压配电所的6～10kV母线供电，如图6-2所示。

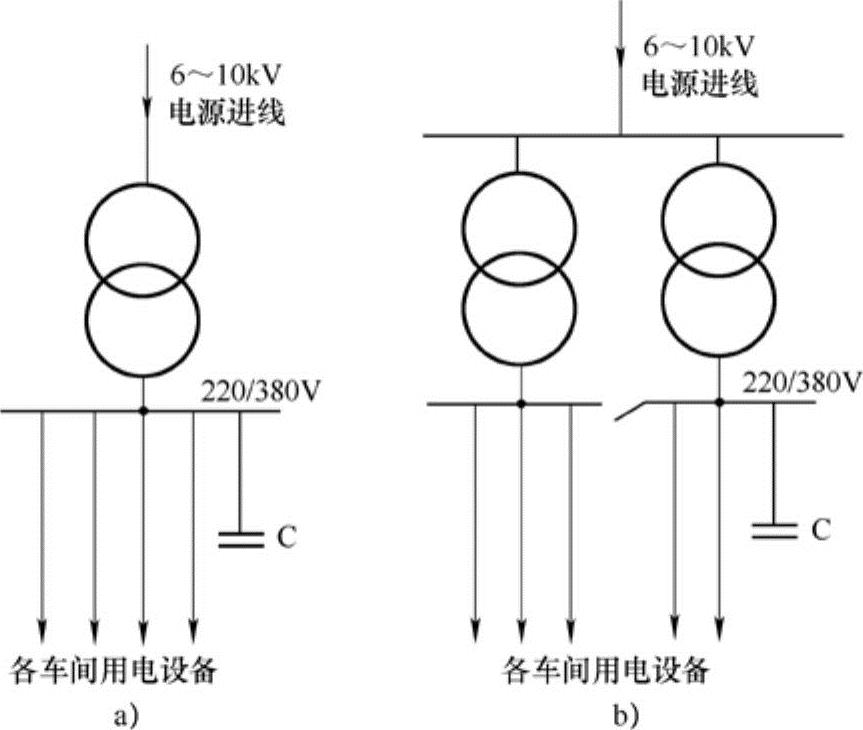

图6-1 有一个降压变电站的一次变压供配电系统

a）装有一台电力变压器的车间变电站 b）装有两台电力变压器的车间变电站

图6-2 具有高压配电站的供电系统

3.高压深入负荷中心的一次变压供配电系统(www.daowen.com)

某些中、小型工厂，如果本地电源电压为35kV，且工厂的各种条件允许时，可直接采用35kV作为配电电压，将35kV线路直接引入靠近负荷中心的工厂车间变电站，再由车间变电站一次变压为220/380V，供低压用电设备使用。图6-3所示为这种高压深入负荷中心的一次变压供配电方式，可节省一级中间变压，从而简化了供配电系统，节约有色金属，降低电能损耗和电压损失，提高了供电质量，而且有利于工厂电力负荷的发展。

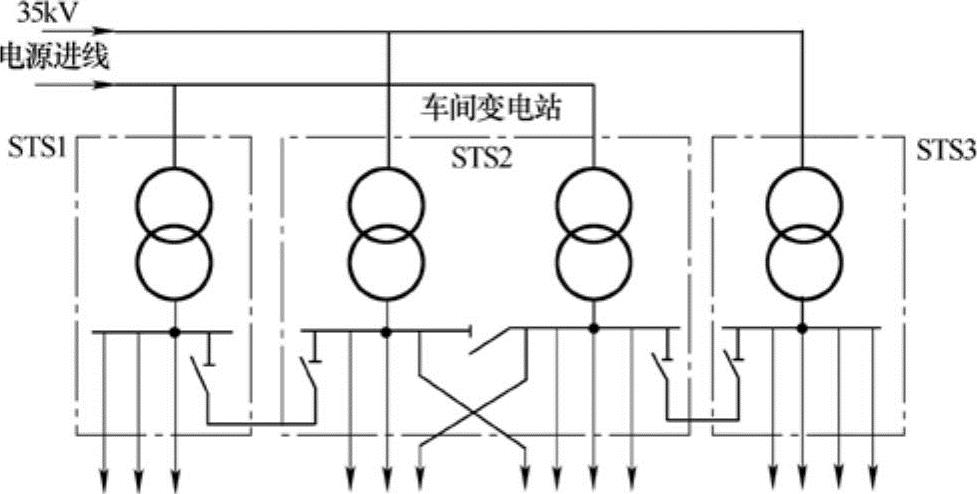

图6-3 高压深入负荷中心的供配电系统

6.1.8.2 两次变压的供配电系统

大型工厂和某些电力负荷较大的中型工厂，一般采用具有总降压变电站的两次变压供电系统，如图6-4所示。该供配电系统，一般采用35～110kV电源进线，先经过工厂总降压变电站，将35～110kV的电源电压降至6～10kV，然后经过高压配电线路将电能送到各车间变电站，再将6～10kV的电压降至220/380V，供低压用电设备使用，高压用电设备则直接由总降压变电站的6～10kV母线供电，这种供配电方式称为两次变压的供配电方式。

6.1.8.3 低压供配电系统

某些无高压用电设备且用电设备总容量较小的小型工厂，有时也直接采用220/380V低压。电源进线只需设置一个低压配电室，将电能直接分配给各车间低压用电设备使用，如图6-5所示。

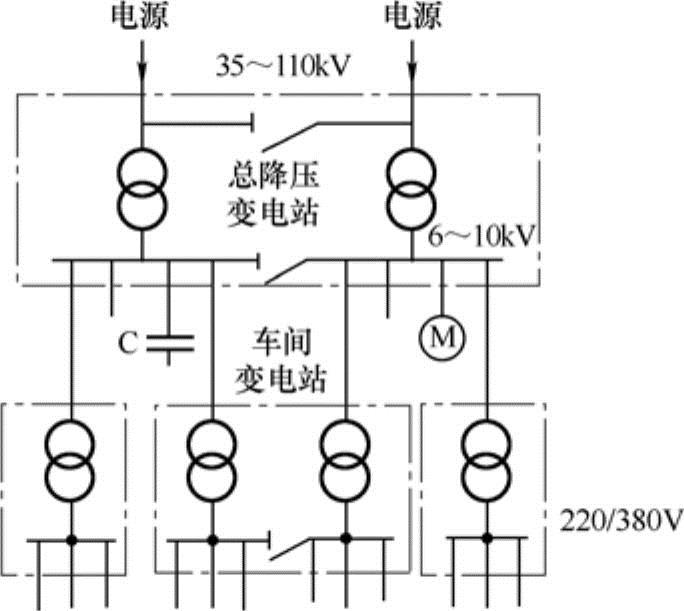

图6-4 两次变压的供配电系统

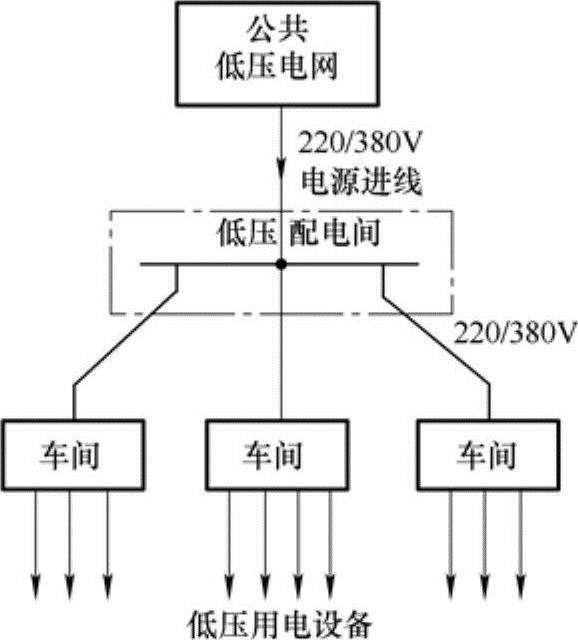

图6-5 低压进线的供配电系统
