1.地沟敷设室外管网施工图例

1）供热管网管道系统图画法示例，如图4-61所示。如将供热管网管道系统图的内容并入热网管线平面图时，可不用另绘制供热管网管道系统图。

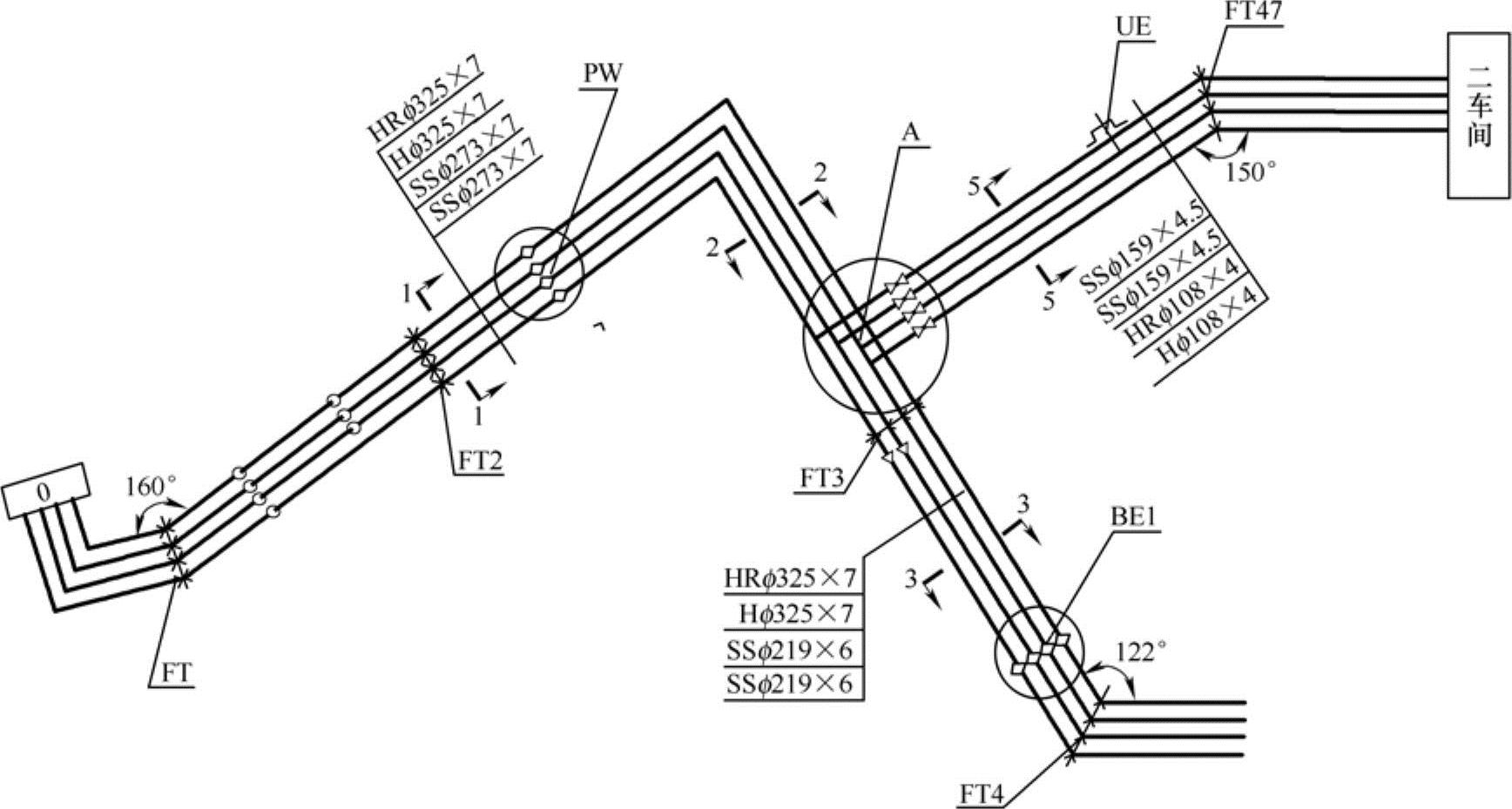

图4-61 供热管网管道系统图画法示例

2）供热管网管道平面图画法示例，如图4-62所示。

3）供热管网管道横剖面图画法示例，如图4-63所示。

4）供热管网检查室图画法示例，如图4-64所示。

2.某厂空调和生活用蒸汽室外供热管网施工图

图4-65所示为某厂空调和生活用蒸汽室外供热管道平面布置图，图4-66是供热管道Ⅰ-Ⅰ横断面图，图4-67所示是该供热管道的纵断面图。

1）了解总平面图上建筑物布置情况，通过对室外供热管道平面布置图的识读，可以看出锅炉房在西面，它的东面是一车间。

2）查明管道的布置。本例有四根管道，其中两根为蒸汽管道，自锅炉房相对标高4.20m（绝对标高8.70m）出墙，经过走道空间沿一车间外墙并列敷设，至一车间尽头，空调供热管道转弯进入一车间，该管道的管径为D57×3.5mm；另一根生活用汽管道，管径为D45×3.5mm，则从相对标高4.35m返下至标高0.60m，沿地面敷设送往生活大楼。回水管道也有两根，一根从一车间自相对标高4.05m处接出；另一根从生活大楼送来至一车间墙边，由相对标高0.30m登高至相对标高4.05m，然后两根回水管沿一车间外墙并列敷设，到锅炉房外墙转弯，再登高至相对标高5.50m处进入锅炉房。管道排列的位置、尺寸通过供热管道Ⅰ-Ⅰ断面图就表示得非常清楚了，两根蒸汽管在横钢支架上面，回水管在下面，两根水平管道中心间距为240mm，蒸汽管道和回水管道上下中心高差为300mm。

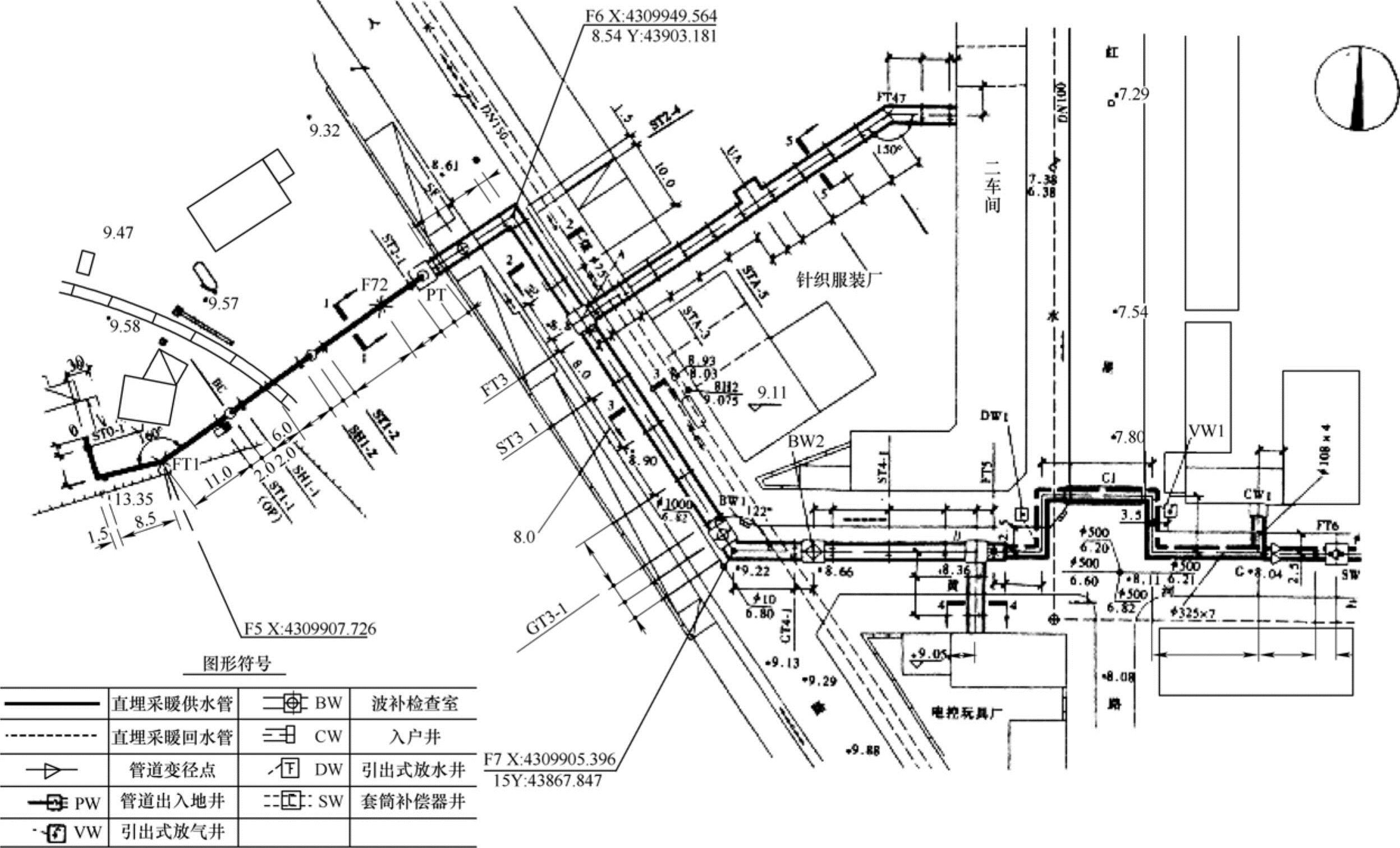

图4-62 供热管网管道平面图画法示例(www.daowen.com)

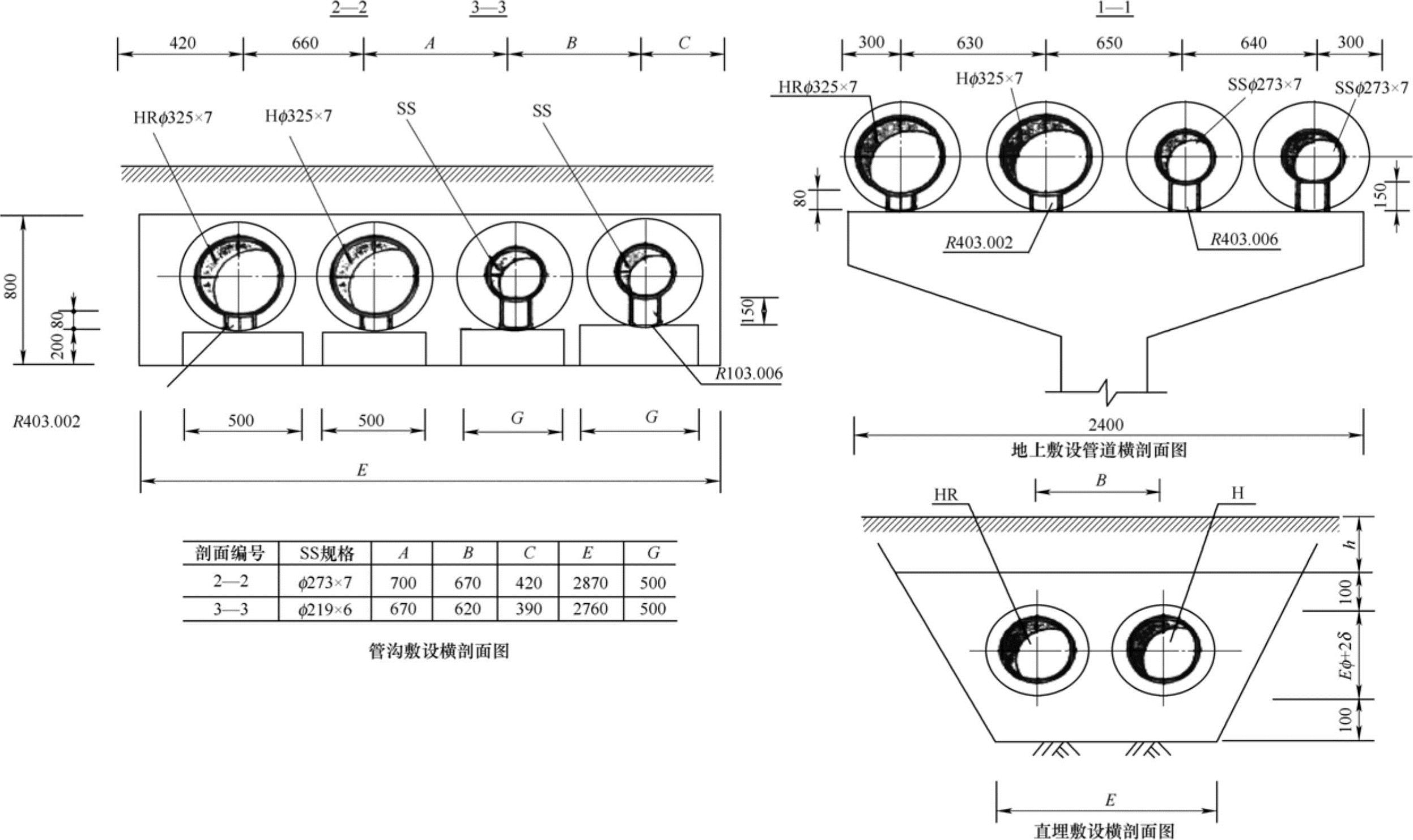

图4-63 供热管网管道横剖面图画法示例

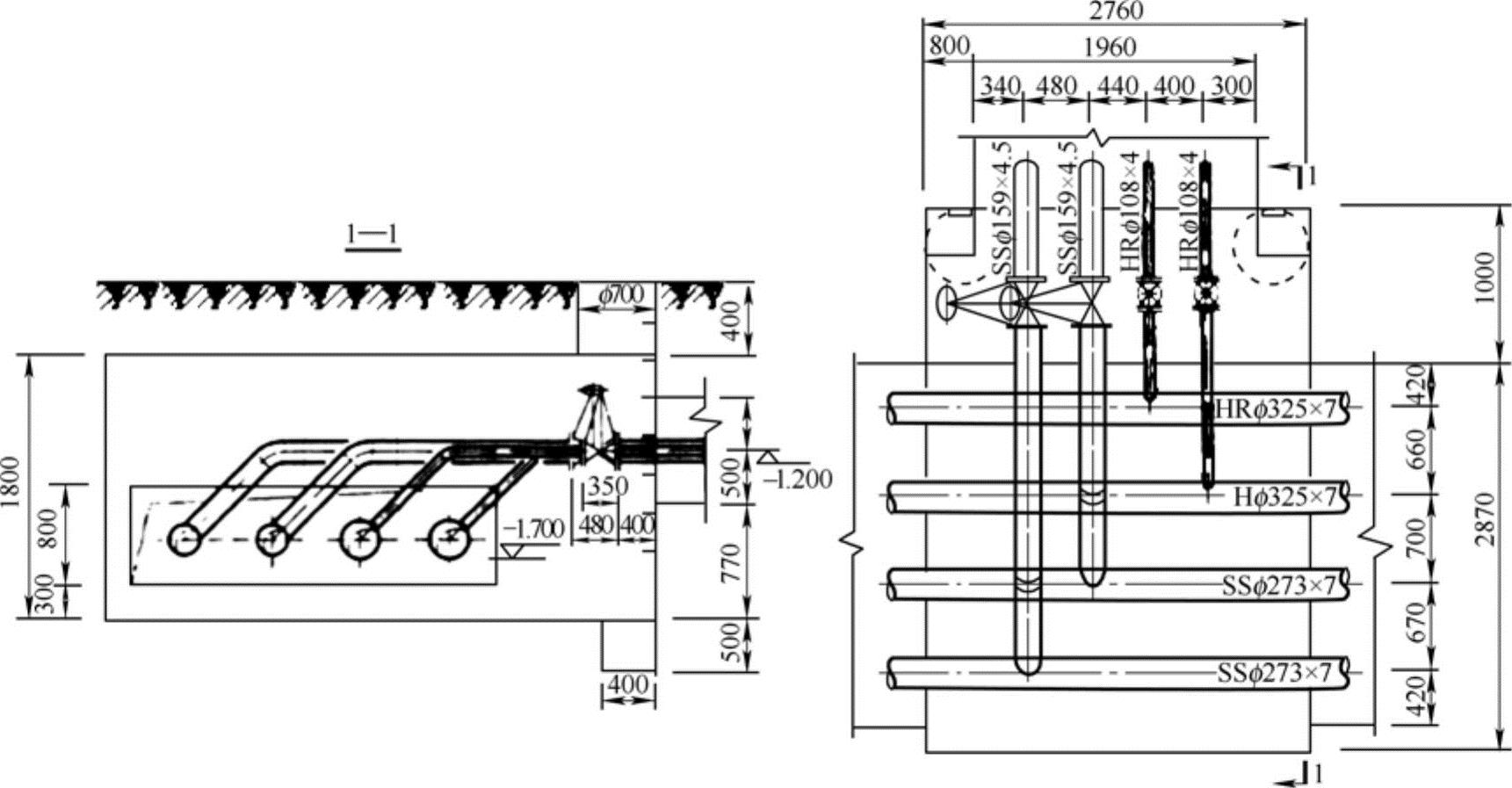

图4-64 供热管网检查室图画法示例

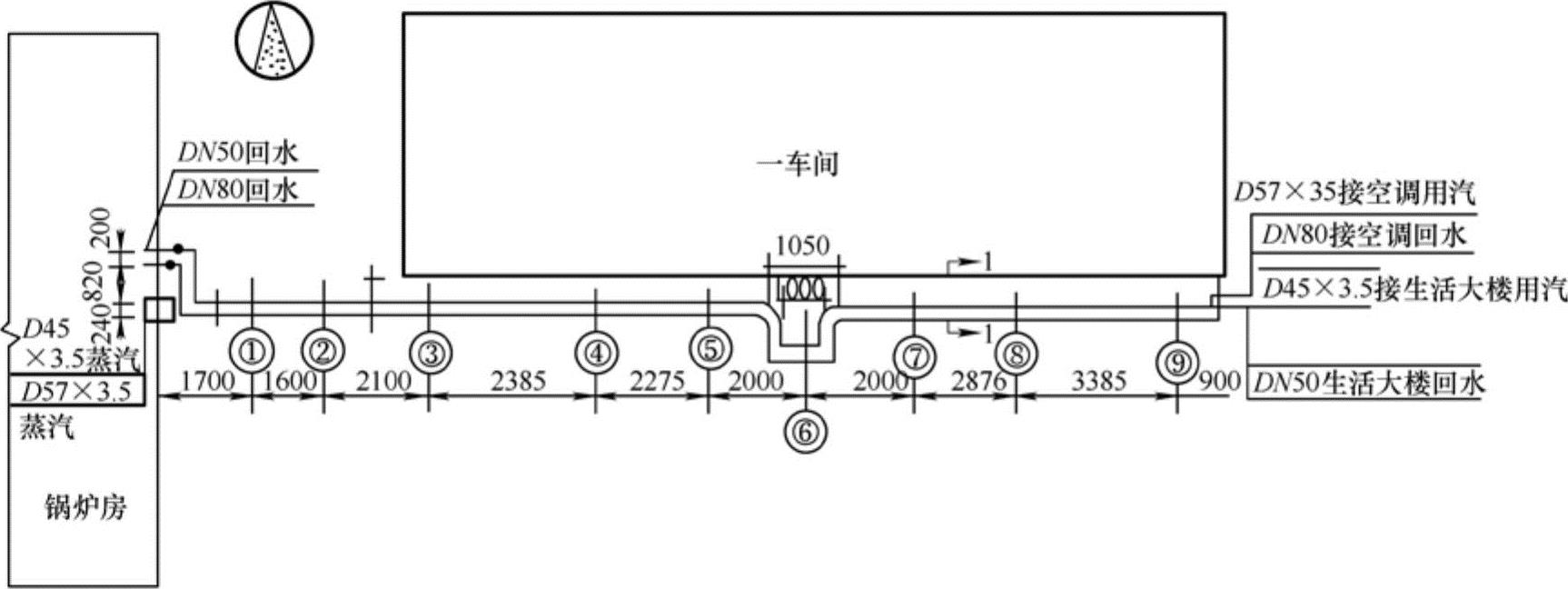

图4-65 室外供热管道平面布置图

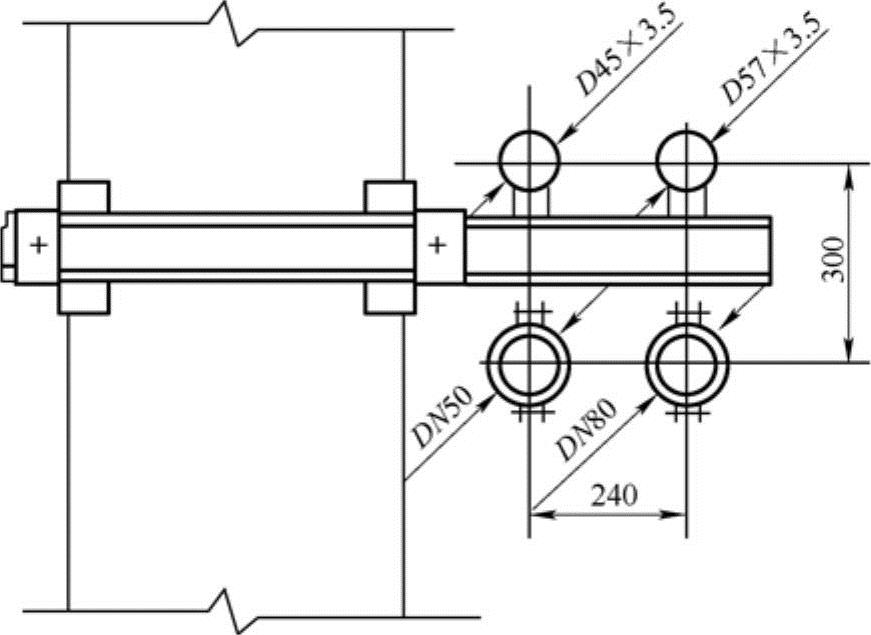

图4-66 供热管道Ⅰ-Ⅰ横断面图

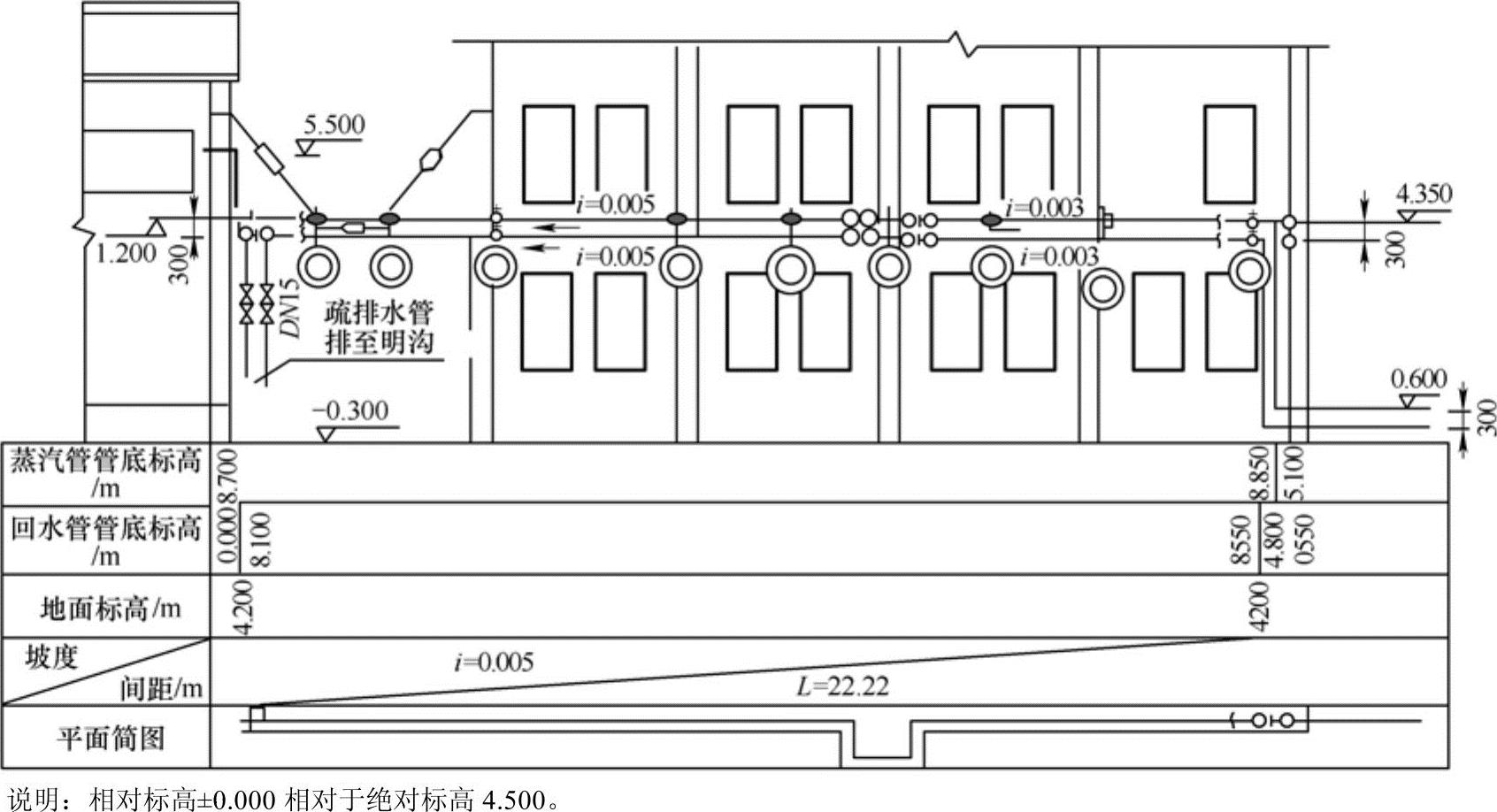

图4-67 室外供热管道纵断面图

3）了解管道支架设置、形式及数量。本例管道支架共有9副，其中3号和10号支架为固定支架，其余支架均为滑动支架，从Ⅰ-Ⅰ断面图上可以看出，支架是用槽钢制成的。采用抱柱形式与柱子固定，蒸汽管道设置在管托上，回水管吊在槽钢支架的下面。

4）管道疏排水装置及补偿器的设置。本例回水管道在锅炉房外墙向上登高处，设有带双阀门的DN15mm的疏排水管，引至明沟。在5、6、7号管道支架处设有方形补偿器。补偿器的尺寸为1080mm×504mm和1000mm×500mm各一组，用钢管煨制。
