检查室的结构尺寸既要考虑维护操作方便，又要尽可能紧凑。其净空尺寸应根据管道的根数、管径、阀门及附件的数量和规格大小确定。

地下敷设管道安装套筒补偿器、波纹管补偿器、阀门、放水和除污装置等设备附件时，应设检查室。

检查室应符合下列规定：

1）净空高度不应小于1.8m；

2）人行通道宽度不应小于0.6m；

3）干管保温结构表面与检查室地面距离不应小于0.6m；

4）检查室的人孔直径不应小于0.7m，人孔数量不应少于两个，并应对角布置，人孔应避开检查室内的设备，当检查室净空面积小于4m²时，可只设一个人孔；

5）检查室内至少应设一个积水坑，并应置于人孔下方；

6）检查室地面低于管沟内底应不小于0.3m；

7）检查室内爬梯高度大于4m时应设护栏或在爬梯中间设平台。(www.daowen.com)

当检查室内需更换的设备、附件不能从人孔进出时，应在检查室顶板上设安装孔。安装孔的尺寸和位置应保证需更换设备的出入和便于安装。

当检查室内装有电动阀门时，应采取措施，保证安装地点的空气温度、湿度满足电气装置的技术要求。

当地下敷设管道只需安装放气阀门且埋深很小时，可不设检查室，只在地面设检查井口，放气阀门的安装位置应便于工作人员在地面进行操作；当埋深较大时，在保证安全的条件下，也可只设检查人孔。

检查室内如设有放水阀，其地面应设有0.01的坡度，并坡向积水坑。积水坑至少设1个，尺寸不小于0.4m×0.4m×0.5m（长×宽×深）。管沟盖板和检查室盖板上的覆土深度不应小于0.2m。

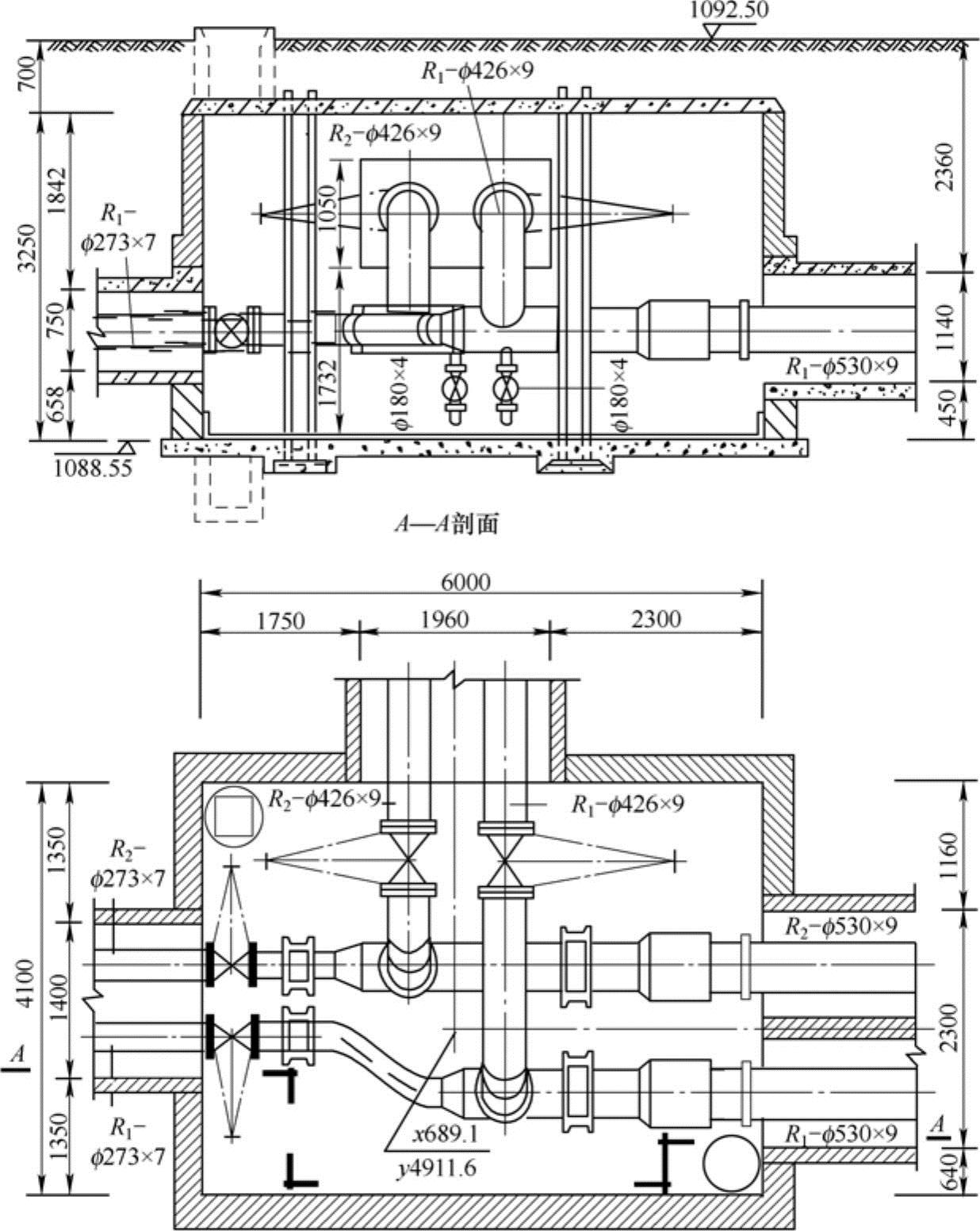

检查室的布置举例如图4-60所示。中、高支架敷设的管道，安装阀门和放水、放气、除污装置的地方应设检查平台。在跨越河流、峡谷等地段，必要时应沿架空管道设检修便桥。

图4-60 检查室的布置举例

中、高支架操作平台的尺寸应保证维修人员操作方便。检修便桥宽度不应小于0.6m。平台或便桥周围应设防护栏杆。检查室或检查平台的位置及数量应在管道平面定线和设计时一起考虑。在保证安全运行和检修方便的前提下，应尽量减少其数量，以节约投资费用。
