管道支座（架）的作用是支撑管道，限制管道位移。支座（架）承受管道重力和由内压、外载荷及温度变化引起的作用力，并将其传递到建筑构件或地层内。支座（架）分为活动支座（架）和固定支座（架）。

4.6.4.1 活动支座（架）

允许管道与支承结构有相对位移的管道支座（架）称为活动支座（架）。活动支座（架）按构造和活动方式分为滑动、滚动、弹簧、悬吊和导向几种支座（架），其构造如图4-54～图4-58所示。

1.滑动支座

滑动支座是由安装（采用卡固或焊接方式）在管子上的钢制管托与下面的支承结构构成。它承受管道的垂直载荷，允许管道在水平方向滑动位移。图4-54所示为丁字托滑动支座。

2.滚动支座

滚动支座是由安装（采用卡固或焊接方式）在管子上的钢制管托与设置在支承结构上的辊轴、滚柱或滚珠盘等构件构成。辊轴式滚动支座结构如图4-55所示。

当管道发生轴向位移时，其管托与滚动部件间有滚动摩擦，但管道横向移动时仍为滑动摩擦。滚动支座需进行必要的维护，使滚动部件保持正常状态，一般只用在架空敷设的管道上。

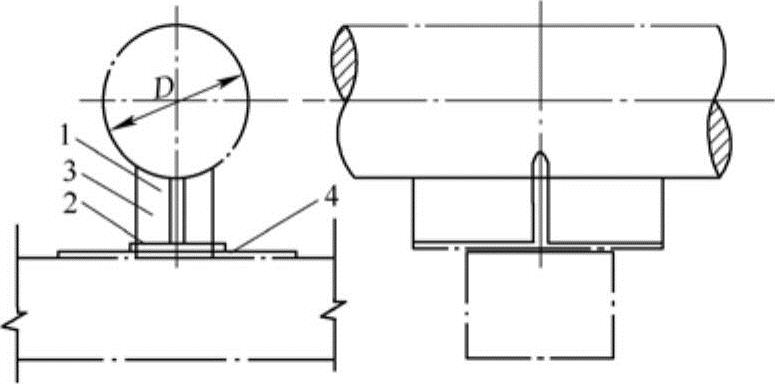

图4-54 丁字托滑动支座

1—顶板 2—底板 3—侧板 4—支承板

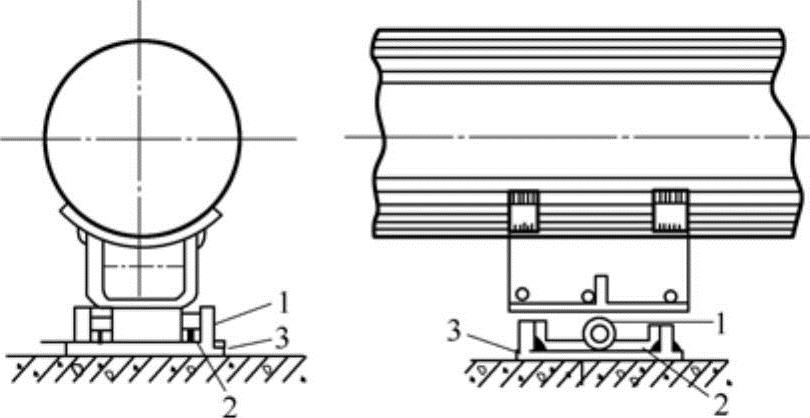

图4-55 辊轴式滚动支座

1—辊轴 2—导向板 3—支承板

3.悬吊支架

悬吊支架是将管道悬吊在支架下，允许管道有水平方向位移的活动支架。常见的悬吊支架如图4-56所示。

图4-56 悬吊支架

a）可在纵向及横向移动 b）只能在纵向移动 c）焊接在钢筋混凝土构件里埋置的预埋件上 d）箍在钢筋混凝土梁上

悬吊支架构造简单，管道伸缩阻力小，但管道位移时吊杆发生摆动，常用在室内供热管道上。

4.弹簧支（吊）架(www.daowen.com)

弹簧支（吊）架是装有弹簧，除允许管道有水平方向的轴向位移和侧向位移外，还能补偿适量的垂直位移的管道悬支（吊）架，如图4-57所示。

弹簧支（吊）架常用于管道有较大的垂直位移处，可防止管道脱离支架而使相邻支座和相应管段受力过大。

5.导向支座

导向支座是只允许管道轴向位移的活动支座，如图4-58所示。其构造通常是在滑动支座或滚动支座沿管道轴向的管托两侧设置导向挡板。导向支座的主要作用是防止管道纵向失稳，保证补偿器的正常工作。

6.管道活动支座（架）的间距确定

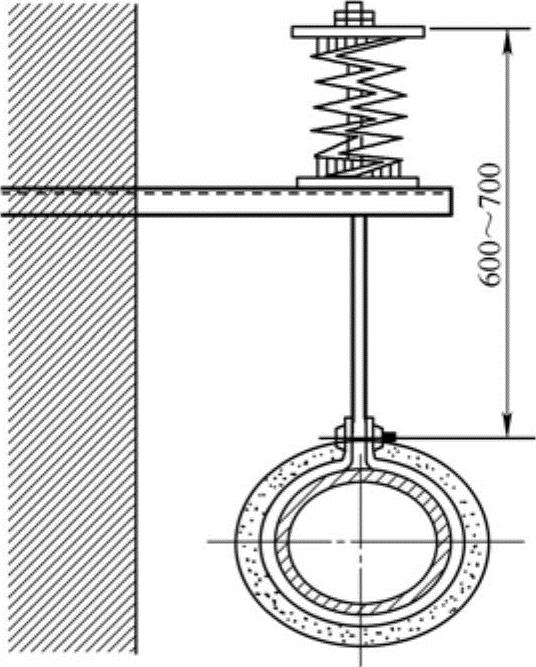

图4-57 弹簧支（吊）架

活动支座（架）的最大间距是由管道的允许跨距来决定的，而管道的允许跨距又是按强度条件和刚度条件两个方面来计算确定的，具体数值可参考CJJ 34—2010《城镇供热管网设计规范》确定。

4.6.4.2 固定支座

固定支座是不允许管道和支承结构有相对位移的管道支座（架）。它主要用于将管道划分成若干补偿管段分别进行热补偿，从而保证补偿器正常工作。

在无沟敷设或不通行地沟中，通常做成钢筋混凝土固定墩的形式。直埋敷设所采用的固定墩，如图4-59所示。管道从固定墩上部的立板穿过，在管子上焊有卡板进行固定。

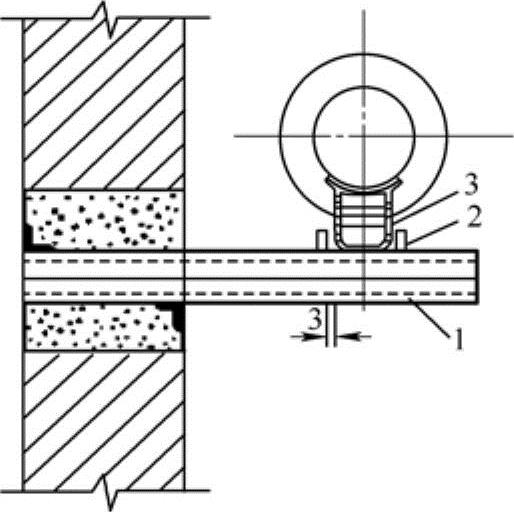

图4-58 导向支座

1—支架 2—导向板 3—支座

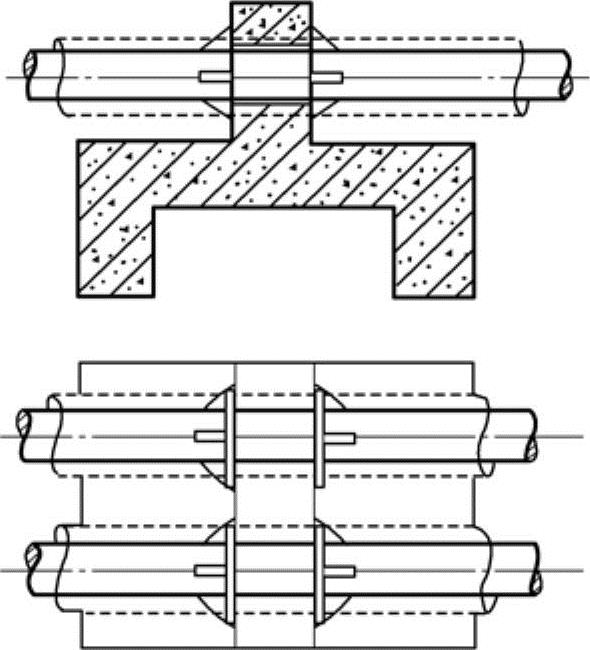

图4-59 直埋敷设固定墩

固定支座的间距应满足下列要求：

1）管道的热伸长不得超过补偿器所允许的补偿量；

2）管道因膨胀及其他作用而产生的推力不得超过固定支座所承受的允许推力；

3）不应使管道产生纵向弯曲。地沟敷设与架空敷设的直线管段固定支座最大允许间距可参见CJJ 34—2010《城镇供热管网设计规范》。
